Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603B71100 (PHO3100)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

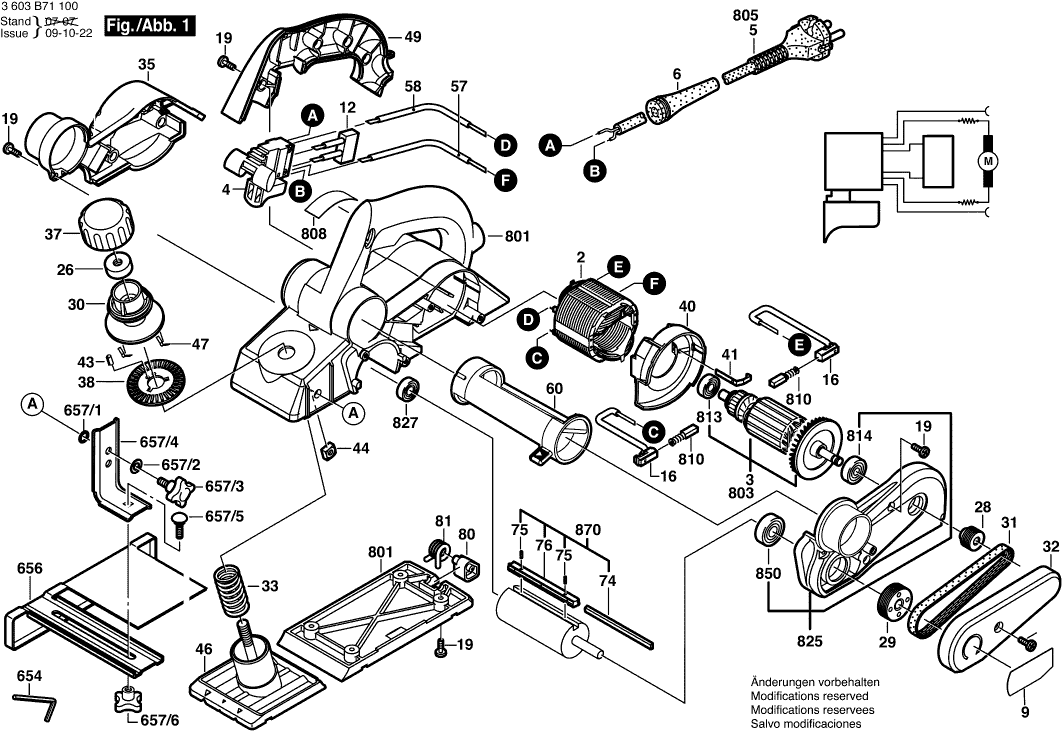

Dibujo técnico de los/las Bosch 3603B71100 (PHO3100)
Lista de las piezas de repuesto de Bosch 3603B71100 (PHO3100)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 2604220480 | 20.39 | 24.67 | |
| Poolschoen | ||||
| 2 | 1619PS0982 | 16.79 | 20.32 | |
| Interruptor | ||||
| 4 | 1607200158 | 8.35 | 10.10 | |
| OJAL | ||||
| 6 | 2600703017 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2609131526 | 2.40 | 2.90 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 2609120049 | 2.40 | 2.90 | |
| PORTACEPILLO | ||||
| 16 | 2609120334 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.21 | |
| Tuerca de ajuste | ||||
| 26 | 2609110728 | 2.86 | 3.46 | |
| Polea | ||||
| 28 | 2609110268 | 2.86 | 3.46 | |
| Polea | ||||
| 29 | 2609110267 | 4.18 | 5.06 | |
| Manija TSC 55 | ||||
| 30 | 2609100589 | 5.81 | 7.03 | |
| Correa en V | ||||
| 31 | 2609100410 | 8.48 | 10.26 | |
| Cubierta de correa KS 60 E | ||||
| 32 | 2609100585 | 4.94 | 5.98 | |
| Resorte de compresión | ||||
| 33 | 2609110077 | 2.40 | 2.90 | |
| Tapa del cepillo | ||||
| 35 | 2609100583 | 7.46 | 9.03 | |
| Tapa De Mango | ||||
| 37 | 2609100140 | 4.58 | 5.54 | |
| Disco de Trinquete | ||||
| 38 | 2609110162 | 2.40 | 2.90 | |
| Anillo deflector de aire | ||||
| 40 | 2609100028 | 2.40 | 2.90 | |
| Correa de Contacto | ||||
| 41 | 2601329053 | 1.49 | 1.80 | |
| Pasador de apriete en espiral | ||||
| 43 | 2917800053 | 2.08 | 2.52 | |
| Tuerca cuadrada | ||||
| 44 | 2603320004 | 1.49 | 1.80 | |
| Deslizador de ajuste | ||||
| 46 | 2609110729 | 23.90 | 28.92 | |
| Muelle de Trinquete | ||||
| 47 | 2601254000 | 1.49 | 1.80 | |
| Placa de mango | ||||
| 49 | 2609100582 | 10.90 | 13.19 | |
| Cable de conexión | ||||
| 57 | 2604448181 | 2.08 | 2.52 | |
| Cable de conexión | ||||
| 58 | 2604448118 | 1.49 | 1.80 | |
| Tubo deflectora | ||||
| 60 | 2609100086 | 5.81 | 7.03 | |
| Cuchilla de cepillado | ||||
| 74 | 2608635341 | 13.90 | 16.82 | |
| Ya no disponible, sin reemplazo | ||||
| 75 | 2603400016 | |||
| Cuña de Agarre | ||||
| 76 | 2603111001 | 12.82 | 15.51 | |
| Guardia de cuchillo | ||||
| 80 | 2609100088 | 3.71 | 4.49 | |
| Muelle | ||||
| 81 | 2609110109 | 2.52 | 3.05 | |
| Destornillador Desplazado | ||||
| 654 | 1907950003 | 2.40 | 2.90 | |
| Soporte de Parada | ||||
| 656 | 2608005015 | 10.90 | 13.19 | |
| Anillo O | ||||
| 657/1 | 1610210043 | 1.49 | 1.80 | |
| Arandela plana | ||||
| 657/2 | 2916011014 | 1.00 | 1.21 | |
| Tornillo de mariposa | ||||
| 657/3 | 2603480003 | 2.40 | 2.90 | |
| Soporte de Parada | ||||
| 657/4 | 1601332018 | 3.44 | 4.16 | |
| Tornillo de cabeza plana | ||||
| 657/5 | 2910281201 | 1.00 | 1.21 | |
| BOTÓN | ||||
| 657/6 | 2609199008 | 1.49 | 1.80 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 801 | 2609100620 | 43.12 | 52.18 | |
| Armazón | ||||
| 803 | 2609199269 | 39.14 | 47.36 | |
| Anker | ||||
| 803 | 1619PS4875 | 27.81 | 33.65 | |
| Cable de alimentación | ||||
| 805 | 1607000387 | 10.90 | 13.19 | |
| Typeplaat | ||||
| 808 | 1619PS4876 | 4.94 | 5.98 | |
| Placa de identificación | ||||
| 808 | 2609131568 | 1.00 | 1.21 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2604321933 | 12.82 | 15.51 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 813 | 2600905086 | 5.81 | 7.03 | |
| Ya no disponible, sin reemplazo | ||||
| 814 | 2600905052 | |||
| Cubierta del cojinete RTS 400 REQ | ||||
| 825 | 2609100622 | 18.94 | 22.92 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 827 | 2600905086 | 5.81 | 7.03 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 850 | 2600905064 | 10.90 | 13.19 | |
| Cabeza de cepillado EHL 65 | ||||
| 870 | 2609110193 | 64.67 | 78.25 | |
