Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603E02000 ( PKS66AF )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

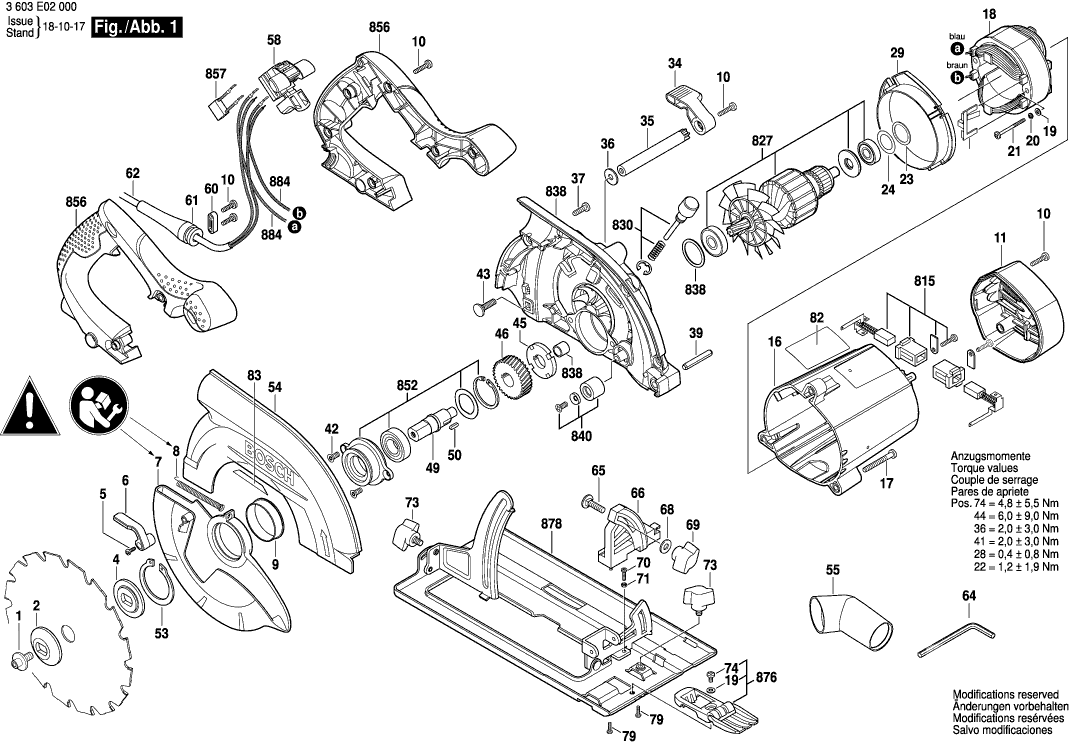

Dibujo técnico de los/las Bosch 3603E02000 ( PKS66AF )

Lista de las piezas de repuesto de Bosch 3603E02000 ( PKS66AF )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
TORNILLO M4X35
1 1609203Y19 1.70 2.06
Arandela de resorte
2 1609203Y20 4.70 5.69
Brida de sujeción
4 1609203Y22 5.33 6.45
TORNILLO M4X35
5 1609203Y76 0.83 1.00
Palanca KA 65
6 1609203Y23 0.83 1.00
Guarda péndulo HK 85
7 1609203Y24 13.93 16.86
Resorte de extensión
8 1600A000J4 1.70 2.06
Casquillo de brida
9 1609203Y26 0.83 1.00
Tornillo de placa
10 1609203Y27 0.83 1.00
Cubierta
11 1609203Y28 8.45 10.22
Carcasa del motor
16 1609203Y29 23.75 28.74
TORNILLO M4X35
17 1609203Y30 0.83 1.00
Campo 230V
18 1609203Y31 33.45 40.47
Arandela plana
19 1609203Y32 0.83 1.00
Arandela de Resorte Ø27,5x38,4 MM
20 1609203Y33 0.83 1.00
TORNILLO M4X35
21 1609203Y34 0.83 1.00
Resorte de extensión
23 1609203Y35 0.83 1.00
Arandela de Resorte Ø27,5x38,4 MM
24 1609203Y36 0.83 1.00
Pared acústica
29 1609203Y37 1.18 1.43
Palanca KA 65
34 1609203Y38 1.18 1.43
Varilla
35 1609203Y39 1.18 1.43
Arandela plana
36 1609203Y40 0.83 1.00
TORNILLO M4X35
37 1609203Y41 0.83 1.00
Pasador de resorte
39 1609203Y42 0.83 1.00
TORNILLO M4X35
42 1609203Y43 0.83 1.00
Tornillo
43 1609203Y44 0.83 1.00
Anillo de bloqueo
45 1609203Y45 1.18 1.43
TRANSMISIÓN SA
46 1609203Y46 10.73 12.98
Eje del engranaje
49 1609203Y47 5.83 7.05
Llave Plana
50 1609203Y48 0.83 1.00
Anillo de retención
53 1609203Y49 0.83 1.00
Cubierta Protectora
54 1609203Y50 12.41 15.02
Adaptador de vacío
55 1609203X86 4.10 4.96
Interruptor de encendido y apagado
58 1604200234 11.88 14.37
Clip de cable
60 1609203Y53 0.83 1.00
OJAL
61 1609203Y54 0.83 1.00
Cable de alimentación
62 1609203Y55 11.88 14.37
Destornillador Desplazado
64 1907950006 3.12 3.78
Llave hexagonal de casquillo
64 2610364015 2.71 3.28
Tornillo
65 1609203Y77 1.94 2.35
Soporte de ángulo
66 1609203Y57 2.24 2.71
Arandela plana
68 1609203Y58 1.18 1.43
BOTÓN
69 1609203Y59 1.70 2.06
TORNILLO M4X35
70 1609203Y78 0.83 1.00
Tuerca hexagonal
71 1609203Y60 0.83 1.00
Tornillo de mariposa
73 1609203Y61 2.24 2.71
TORNILLO M4X35
74 1609203Y79 0.83 1.00
TORNILLO M4X35
79 1609203Y63 0.83 1.00
Placa de identificación
82 1601118R79 1.94 2.35
Placa del fabricante GBH 2000
83 1601118R69 1.94 2.35
Placa del fabricante PKS 66 AF
83 1601118R70 1.94 2.35
KIT DE SERVICIO 115V
815 1609203Y64 12.41 15.02
Armazón
827 1609203Y65 60.65 73.39
Dispositivo de Parada
830 1609203Y66 3.31 4.01
Caja de engranajes
838 1609203Y67 33.45 40.47
Tapón H03 Kiba DF700
840 1609203Y68 1.18 1.43
Cubierta del cojinete RTS 400 REQ
852 1609203Y69 12.41 15.02
Conjunto de asas
856 1609203Y70 18.19 22.01
Condensador de supresión de interferencias
857 1609203Y71 1.70 2.06
Pieza de guía
876 1609203Y73 2.71 3.28
PLACA DE BASE CPL USA
878 1609203Y74 26.84 32.48
Cable de conexión
884 1609203Y75 4.10 4.96
