Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0603228103 (PSF22A)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

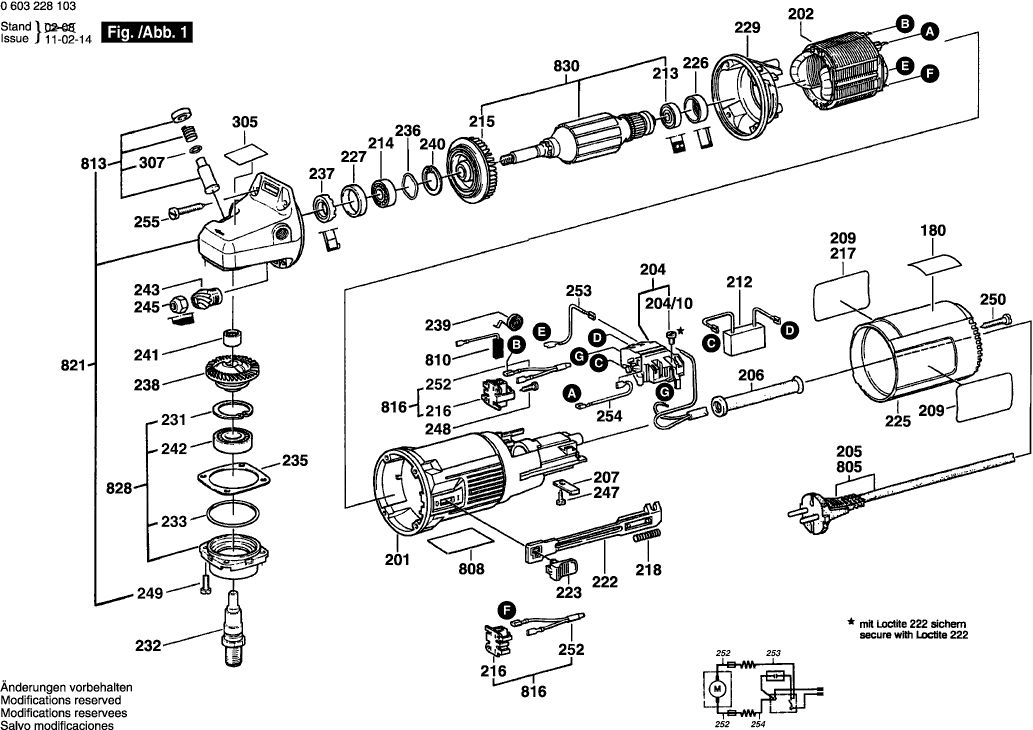

Dibujo técnico de los/las Bosch 0603228103 (PSF22A)
Lista de las piezas de repuesto de Bosch 0603228103 (PSF22A)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| PLACA DE BASE CPL USA | ||||
| 3 | 3601329011 | 80.75 | 97.71 | |
| Ya no disponible, sin reemplazo | ||||
| 4 | 3602013000 | |||
| Tapa de cobertura STM 1800 | ||||
| 5 | 3605500101 | 11.65 | 14.10 | |
| Resorte de torsión TSF 55 | ||||
| 6 | 3604651003 | 4.12 | 4.99 | |
| Pasador | ||||
| 7 | 3603120010 | 10.34 | 12.51 | |
| Disco excéntrico | ||||
| 8 | 3602200001 | 4.58 | 5.54 | |
| Drukstuk | ||||
| 10 | 3601000002 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 11 | 3601329004 | |||
| Ya no disponible, sin reemplazo | ||||
| 12 | 3603340009 | |||
| Brida de sujeción | ||||
| 13 | 3600328032 | 6.53 | 7.90 | |
| Ya no disponible, sin reemplazo | ||||
| 14 | 2602305045 | |||
| Pegatina | ||||
| 15 | 3601119024 | 2.00 | 2.42 | |
| Placa del fabricante GBH 2000 | ||||
| 16 | 1601110481 | 2.08 | 2.52 | |
| Tornillo moleteado STM 1800 | ||||
| 17 | 3603490008 | 2.87 | 3.47 | |
| Ya no disponible, sin reemplazo | ||||
| 18 | 2910141152 | |||
| Anillo de bloqueo | ||||
| 19 | 2916080007 | 2.40 | 2.90 | |
| Resorte de compresión | ||||
| 20 | 3604611018 | 1.24 | 1.50 | |
| Ya no disponible, sin reemplazo | ||||
| 21 | 2915011006 | |||
| Tornillo de cabeza plana DIN 85-M6x20-4.8 | ||||
| 22 | 2910095201 | 0.83 | 1.00 | |
| Soporte del portador | ||||
| 23 | 3602380000 | 4.12 | 4.99 | |
| Tornillo de cabeza hexagonal | ||||
| 24 | 2910141154 | 1.49 | 1.80 | |
| Gereedschapsklem | ||||
| 25 | 3602012000 | 0.83 | 1.00 | |
| Tornillo de cabeza plana DIN 922-M4x3x3-5.8 | ||||
| 26 | 2910271900 | 1.73 | 2.09 | |
| Ya no disponible, sin reemplazo | ||||
| 31 | 3601251001 | |||
| Palanca de sujeción | ||||
| 32 | 3601923000 | 1.32 | 1.60 | |
| Placa de Referencia | ||||
| 33 | 3601119063 | 1.73 | 2.09 | |
| Positioneerplaat | ||||
| 34 | 3601032001 | 0.83 | 1.00 | |
| Tornillo para roscar M6x25 MM | ||||
| 36 | 2914471401 | 1.32 | 1.60 | |
| Anillo de bloqueo | ||||
| 37 | 3600190018 | 1.24 | 1.50 | |
| Ya no disponible, sin reemplazo | ||||
| 201 | 1605108127 | |||
| Ya no disponible, sin reemplazo | ||||
| 202 | 1604220224 | |||
| Interruptor | ||||
| 204 | 1607200086 | 10.90 | 13.19 | |
| Tornillo de cabeza cilíndrica | ||||
| 204/10 | 2910110048 | 1.00 | 1.21 | |
| Cable de alimentación | ||||
| 205 | 1607000386 | 18.94 | 22.92 | |
| OJAL | ||||
| 206 | 2600703012 | 2.86 | 3.46 | |
| Abrazadera de sujeción | ||||
| 207 | 1601302017 | 1.00 | 1.21 | |
| Placa del fabricante GBH 2000 | ||||
| 209 | 1601110736 | 0.83 | 1.00 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 212 | 2607329124 | 9.67 | 11.70 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 213 | 2600905032 | 4.94 | 5.98 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 214 | 1600905011 | 5.81 | 7.03 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 215 | 1606610121 | 1.49 | 1.80 | |
| PORTACEPILLO | ||||
| 216 | 1600A003G4 | 3.44 | 4.16 | |
| Placa del fabricante GBH 2000 | ||||
| 217 | 1601110737 | 2.38 | 2.88 | |
| Resorte de compresion | ||||
| 218 | 1619P09932 | 1.28 | 1.55 | |
| Resorte de compresión | ||||
| 218 | 1604611026 | 1.00 | 1.21 | |
| Deslizador de ajuste | ||||
| 222 | 1602319002 | 2.40 | 2.90 | |
| Manija Del Interruptor | ||||
| 223 | 1602026057 | 1.49 | 1.80 | |
| Cubierta de la carcasa VERDE | ||||
| 225 | 1600508005 | 2.86 | 3.46 | |
| Casquillo de goma | ||||
| 226 | 1600502020 | 2.40 | 2.90 | |
| Anillo de goma 10 MM ANCHO | ||||
| 227 | 1600206025 | 2.08 | 2.52 | |
| Anillo deflector de aire | ||||
| 229 | 1601328005 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 231 | 2916660013 | 2.08 | 2.52 | |
| Husillo de rectificado | ||||
| 232 | 1603523101 | 15.61 | 18.89 | |
| Anillo O | ||||
| 233 | 3600210124 | 2.86 | 3.46 | |
| Arandela de compensación | ||||
| 235 | 1600136010 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 235 | 1600136011 | 2.08 | 2.52 | |
| Arandela de compensación | ||||
| 235 | 1600136012 | 1.00 | 1.21 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 236 | 1600150011 | 1.00 | 1.21 | |
| Sello de labio del eje rotatorio | ||||
| 237 | 1600290016 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 238 | 1606333601 | |||
| Muelle en espiral AGC 18 | ||||
| 239 | 1604652013 | 1.49 | 1.80 | |
| Anillo de bloqueo | ||||
| 240 | 2916660009 | 2.08 | 2.52 | |
| Manga de aguja AGC 18 | ||||
| 241 | 1600910018 | 4.94 | 5.98 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 242 | 1600905006 | 11.37 | 13.76 | |
| Engranaje Cónico | ||||
| 243 | 1606333242 | 52.45 | 63.46 | |
| Tuerca hexagonal | ||||
| 245 | 1603300016 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 245 | 1619P17544 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 247 | 2910211018 | 1.00 | 1.21 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 248 | 1613435034 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 249 | 1603435026 | 1.90 | 2.30 | |
| Tornillo de placa | ||||
| 250 | 2910211021 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 252 | 1604465104 | |||
| Cable de conexión | ||||
| 253 | 1604448005 | 2.86 | 3.46 | |
| Cable de conexión | ||||
| 254 | 1604448006 | 2.40 | 2.90 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 255 | 2914201508 | 1.00 | 1.21 | |
| Placa de Referencia | ||||
| 305 | 1601110470 | 1.00 | 1.21 | |
| Anillo O | ||||
| 307 | 1600210044 | 1.00 | 1.21 | |
| Cubierta Protectora | ||||
| 650 | 1600A025XP | 9.67 | 11.70 | |
| Mango auxiliar M10 | ||||
| 650 | 160202509T | 3.44 | 4.16 | |
| Llave de cara de tipo pin | ||||
| 651 | 1607950052 | 3.44 | 4.16 | |
| Placa de montaje | ||||
| 652 | 3601012001 | 3.71 | 4.49 | |
| Acoplamiento | ||||
| 653/10 | 2605702009 | 2.52 | 3.05 | |
| BOLSA PARA POLVO | ||||
| 653/20 | 2605411017 | 5.27 | 6.38 | |
| Ya no disponible, sin reemplazo | ||||
| 653/30 | 2605702019 | |||
| Anillo O | ||||
| 653/40 | 1610210075 | 2.40 | 2.90 | |
| SCHIJFFREES | ||||
| 700 | 3608641001 | 0.83 | 1.00 | |
| SCHIJFFREES | ||||
| 700 | 3608641002 | 0.83 | 1.00 | |
| SCHIJFFREES | ||||
| 700 | 3608641008 | 0.83 | 1.00 | |
| Aansluitstuk | ||||
| 702 | 1600499005 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 703 | 3607030020 | |||
| Ya no disponible, sin reemplazo | ||||
| 703/10 | 1600A0136P | |||
| Tornillo de cabeza hexagonal | ||||
| 703/10/20 | 2910141197 | 1.44 | 1.74 | |
| Kruismoer | ||||
| 703/20 | 1603340015 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 703/30 | 2605703023 | |||
| Ya no disponible, sin reemplazo | ||||
| 703/40 | 2608600003 | |||
| Guía Paralela | ||||
| 711 | 3601329013 | 100.27 | 121.33 | |
| Soporte | ||||
| 711/10 | 3601328004 | 11.94 | 14.45 | |
| Pasador Cilíndrico | ||||
| 711/100 | 2917510036 | 1.00 | 1.21 | |
| Anillo O 5x2 MM | ||||
| 711/110 | 1900210301 | 1.24 | 1.50 | |
| Tornillo de cabeza plana | ||||
| 711/130 | 2910281201 | 1.00 | 1.21 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 711/150 | 2910545193 | 1.24 | 1.50 | |
| Tornillo de placa | ||||
| 711/160 | 2910211020 | 2.08 | 2.52 | |
| Destornillador Desplazado | ||||
| 711/170 | 2607950004 | 1.49 | 1.80 | |
| Placa límite RTSC/DTSC/ETSC | ||||
| 711/20 | 3601328005 | 30.08 | 36.40 | |
| Manija TSC 55 | ||||
| 711/30 | 3601328006 | 2.87 | 3.47 | |
| Barra de plástico | ||||
| 711/40 | 3601328007 | 2.38 | 2.88 | |
| Barra De Goma | ||||
| 711/50 | 3601006001 | 3.48 | 4.21 | |
| Ya no disponible, sin reemplazo | ||||
| 711/60 | 3601006002 | |||
| Tuerca hexagonal | ||||
| 711/70 | 2610387875 | 2.40 | 2.90 | |
| Arandela plana | ||||
| 711/90 | 2916011014 | 1.00 | 1.21 | |
| Cable de alimentación | ||||
| 805 | 1607000386 | 18.94 | 22.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014116 | 10.90 | 13.19 | |
| Botón | ||||
| 813 | 1607000253 | 2.08 | 2.52 | |
| Juego de piezas | ||||
| 816 | 1607000244 | 9.08 | 10.99 | |
| Caja de engranajes | ||||
| 821 | 1605806480 | 52.45 | 63.46 | |
| Ensamble de piezas de servicio | ||||
| 828 | 1607000937 | 19.36 | 23.43 | |
| Ya no disponible, sin reemplazo | ||||
| 830 | 1604010259 | |||
