Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603CA0300 (PST1000PEL)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

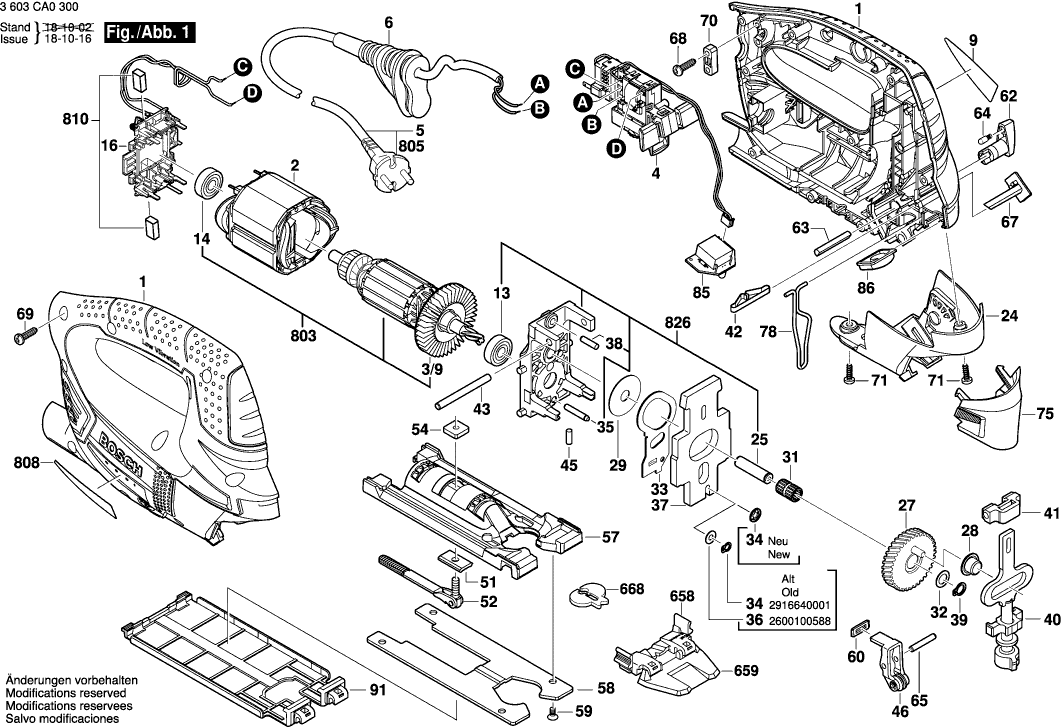

Dibujo técnico de los/las Bosch 3603CA0300 (PST1000PEL)
Lista de las piezas de repuesto de Bosch 3603CA0300 (PST1000PEL)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 2609003458 | 23.90 | 28.92 | |
| Campo 230V | ||||
| 2 | 2609003671 | 18.94 | 22.92 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/9 | 2606610123 | 2.40 | 2.90 | |
| Interruptor | ||||
| 4 | 1607200218 | 14.94 | 18.08 | |
| OJAL | ||||
| 6 | 2609003080 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2609003621 | 2.86 | 3.46 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 3130900020 | 6.73 | 8.14 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2600905110 | 5.81 | 7.03 | |
| PORTACEPILLO | ||||
| 16 | 2609006435 | 10.90 | 13.19 | |
| Cubierta TURBO II | ||||
| 24 | 2609003644 | 10.90 | 13.19 | |
| Perno de cojinete | ||||
| 25 | 2603105080 | 2.40 | 2.90 | |
| Rueda dentada excéntrica | ||||
| 27 | 2606320093 | 39.14 | 47.36 | |
| Manga de aguja AGC 18 | ||||
| 28 | 2600914022 | 6.73 | 8.14 | |
| Arandela de compensación | ||||
| 29 | 2600101048 | 1.49 | 1.80 | |
| Ensamble de rodillos de aguja | ||||
| 31 | 2600913040 | 5.81 | 7.03 | |
| Arandela de compensación | ||||
| 32 | 2600101077 | 1.49 | 1.80 | |
| Palanca de horquilla | ||||
| 33 | 2601923012 | 4.18 | 5.06 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 34 | 1600A008C6 | 1.00 | 1.21 | |
| Perno de cojinete | ||||
| 35 | 2603105091 | 2.40 | 2.90 | |
| Contrapeso | ||||
| 37 | 2601098098 | 9.67 | 11.70 | |
| RODILLO DE AGUJA | ||||
| 38 | 1903201055 | 5.81 | 7.03 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 39 | 1600A023S8 | 1.49 | 1.80 | |
| Anillo de bloqueo | ||||
| 39 | 2916640905 | 1.49 | 1.80 | |
| Barra de elevación | ||||
| 40 | 2600780149 | 23.90 | 28.92 | |
| Glijlager | ||||
| 41 | 1617S02463 | 64.67 | 78.25 | |
| COJINETE DE MANGA | ||||
| 41 | 2605801038 | 4.94 | 5.98 | |
| Resorte de compresión | ||||
| 42 | 2604613004 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 42 | 160461201E | 1.49 | 1.80 | |
| Indicador DF 700 | ||||
| 43 | 2603201089 | 5.81 | 7.03 | |
| Perno de cojinete | ||||
| 45 | 2603105084 | 2.08 | 2.52 | |
| Palanca de rodillo | ||||
| 46 | 2609001608 | 9.67 | 11.70 | |
| Perfil de cuentas | ||||
| 51 | 2602317052 | 2.08 | 2.52 | |
| Palanca de sujeción | ||||
| 52 | 2602098016 | 8.35 | 10.10 | |
| PLACA DE MONTAJE | ||||
| 54 | 2600040003 | 2.08 | 2.52 | |
| Placa base | ||||
| 57 | 2609003462 | 11.37 | 13.76 | |
| Banco de trabajo | ||||
| 58 | 2609003463 | 7.46 | 9.03 | |
| Tornillo para roscar M6x25 MM | ||||
| 59 | 2603421014 | 1.49 | 1.80 | |
| Placa de sellado | ||||
| 60 | 2601015077 | 1.49 | 1.80 | |
| Interruptor | ||||
| 62 | 2609003447 | 1.49 | 1.80 | |
| Eje de control Z=20 | ||||
| 63 | 2603124155 | 1.49 | 1.80 | |
| Capucha de trinquete | ||||
| 64 | 2600590006 | 1.49 | 1.80 | |
| Pasador Cilíndrico | ||||
| 65 | 2609002725 | 1.00 | 1.21 | |
| Deslizador de interruptor | ||||
| 67 | 2609003337 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 68 | 2603490022 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 69 | 2603490022 | 1.00 | 1.21 | |
| Clip de cable | ||||
| 70 | 2601035001 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 71 | 2603490021 | 1.00 | 1.21 | |
| Tapa de cobertura STM 1800 | ||||
| 75 | 2609003464 | 2.86 | 3.46 | |
| Cubierta Protectora | ||||
| 78 | 2609003350 | 1.49 | 1.80 | |
| Placa Led | ||||
| 85 | 1607233368 | 8.35 | 10.10 | |
| LENTE | ||||
| 86 | 2609003465 | 1.49 | 1.80 | |
| Almohadilla de guía | ||||
| 91 | 2609003553 | 4.94 | 5.98 | |
| Soporte | ||||
| 658 | 2609003511 | 4.94 | 5.98 | |
| Ventana de bandera, vi TSF 55 | ||||
| 659 | 2609003512 | 2.86 | 3.46 | |
| Protector de Astillado | ||||
| 668 | 2601016065 | 4.94 | 5.98 | |
| Armazón | ||||
| 803 | 2609001928 | 31.42 | 38.02 | |
| Cable de alimentación | ||||
| 805 | 1607000387 | 10.90 | 13.19 | |
| Placa de identificación | ||||
| 808 | 160111A2KF | 2.86 | 3.46 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2610391290 | 7.32 | 8.86 | |
| Puente de cojinete | ||||
| 826 | 2609003887 | 23.90 | 28.92 | |
