Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603D13400 ( PST700PE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

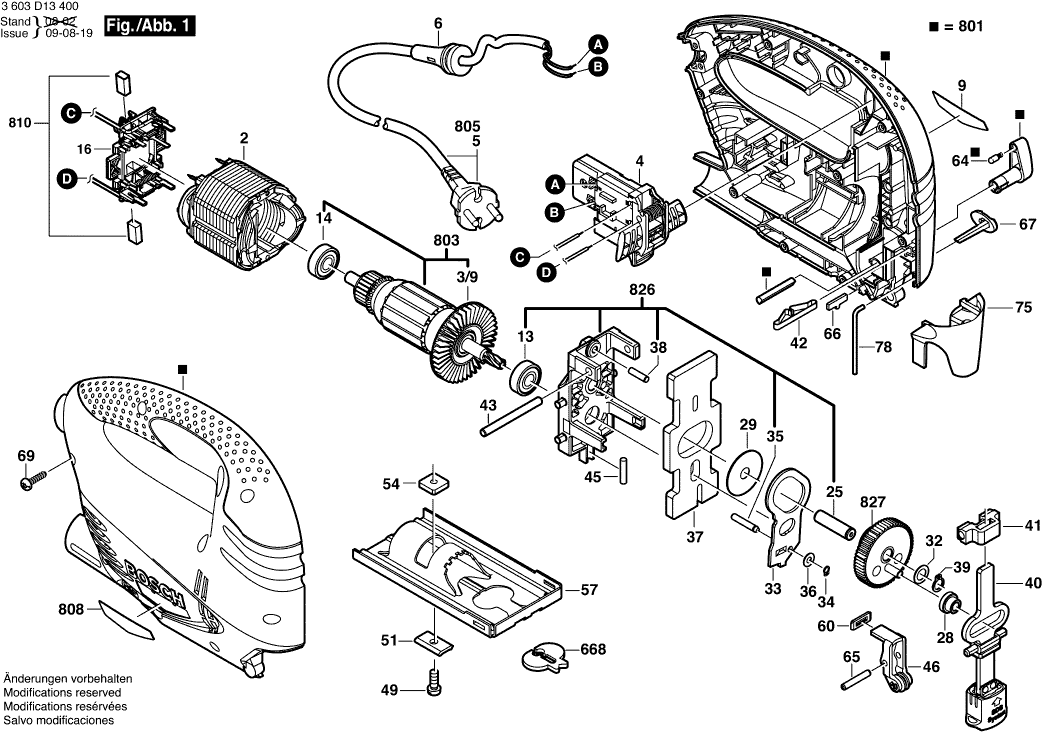

Dibujo técnico de los/las Bosch 3603D13400 ( PST700PE )
Lista de las piezas de repuesto de Bosch 3603D13400 ( PST700PE )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 2609007838 | 11.88 | 14.37 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/9 | 2609002159 | 1.70 | 2.06 | |
| Interruptor | ||||
| 4 | 2609002397 | 9.53 | 11.53 | |
| Cable de alimentación | ||||
| 5 | 2604460259 | 10.73 | 12.98 | |
| OJAL | ||||
| 6 | 2609002019 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2609002373 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2609002619 | 1.94 | 2.35 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 3130900020 | 5.33 | 6.45 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2609000639 | 1.70 | 2.06 | |
| Placa del cepillo | ||||
| 16 | 2609005742 | 8.45 | 10.22 | |
| Perno de cojinete | ||||
| 25 | 2609002622 | 2.24 | 2.71 | |
| COJINETE DE MANGA | ||||
| 28 | 2609002267 | 1.18 | 1.43 | |
| Arandela de compensación | ||||
| 29 | 2600101048 | 1.18 | 1.43 | |
| Arandela de compensación | ||||
| 32 | 2600101077 | 1.18 | 1.43 | |
| Palanca de horquilla | ||||
| 33 | 2601923012 | 3.31 | 4.01 | |
| Anillo de bloqueo | ||||
| 34 | 2916640001 | 0.83 | 1.00 | |
| Perno de cojinete | ||||
| 35 | 2603105091 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 36 | 2600100588 | 1.18 | 1.43 | |
| Contrapeso | ||||
| 37 | 2609002263 | 6.54 | 7.91 | |
| Indicador DF 700 | ||||
| 38 | 1903201054 | 0.83 | 1.00 | |
| Anillo de bloqueo | ||||
| 39 | 2916640905 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 40 | 2609002410 | |||
| Ya no disponible, sin reemplazo | ||||
| 41 | 2609002268 | |||
| Resorte de compresión | ||||
| 42 | 2604613004 | 1.18 | 1.43 | |
| Resorte de compresión | ||||
| 42 | 160461201E | 1.10 | 1.33 | |
| Indicador DF 700 | ||||
| 43 | 2603201089 | 4.70 | 5.69 | |
| Perno de cojinete | ||||
| 45 | 2609002270 | 1.18 | 1.43 | |
| Palanca de rodillo | ||||
| 46 | 2609001608 | 8.45 | 10.22 | |
| Tornillo de cabeza cilíndrica | ||||
| 49 | 2603413034 | 1.18 | 1.43 | |
| Perfil de cuentas | ||||
| 51 | 2602317052 | 1.70 | 2.06 | |
| PLACA DE MONTAJE | ||||
| 54 | 2600040003 | 1.70 | 2.06 | |
| Placa base | ||||
| 57 | 2609002135 | 5.83 | 7.05 | |
| Placa de sellado | ||||
| 60 | 2601015077 | 1.18 | 1.43 | |
| Capucha de trinquete | ||||
| 64 | 2600590006 | 1.18 | 1.43 | |
| Pasador Cilíndrico | ||||
| 65 | 2609002725 | 0.83 | 1.00 | |
| Guía crosshd. MFK 700/B | ||||
| 66 | 2601030166 | 1.18 | 1.43 | |
| Deslizador de interruptor | ||||
| 67 | 2602026153 | 1.70 | 2.06 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 69 | 2603490022 | 0.83 | 1.00 | |
| Tapa de cobertura STM 1800 | ||||
| 75 | 2609002302 | 1.18 | 1.43 | |
| Cubierta Protectora | ||||
| 78 | 2609002297 | 0.83 | 1.00 | |
| Protector de Astillado | ||||
| 668 | 2601016065 | 4.10 | 4.96 | |
| Carcasa VERDE | ||||
| 801 | 2609002490 | 18.19 | 22.01 | |
| Armazón | ||||
| 803 | 2609002491 | 26.84 | 32.48 | |
| Placa de identificación | ||||
| 808 | 2609002375 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2610391290 | 6.54 | 7.91 | |
| Puente de cojinete | ||||
| 826 | 2609002492 | 12.41 | 15.02 | |
| Rueda dentada excéntrica | ||||
| 827 | 2609002493 | 10.73 | 12.98 | |
