Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603CC4000 (PWR180CE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

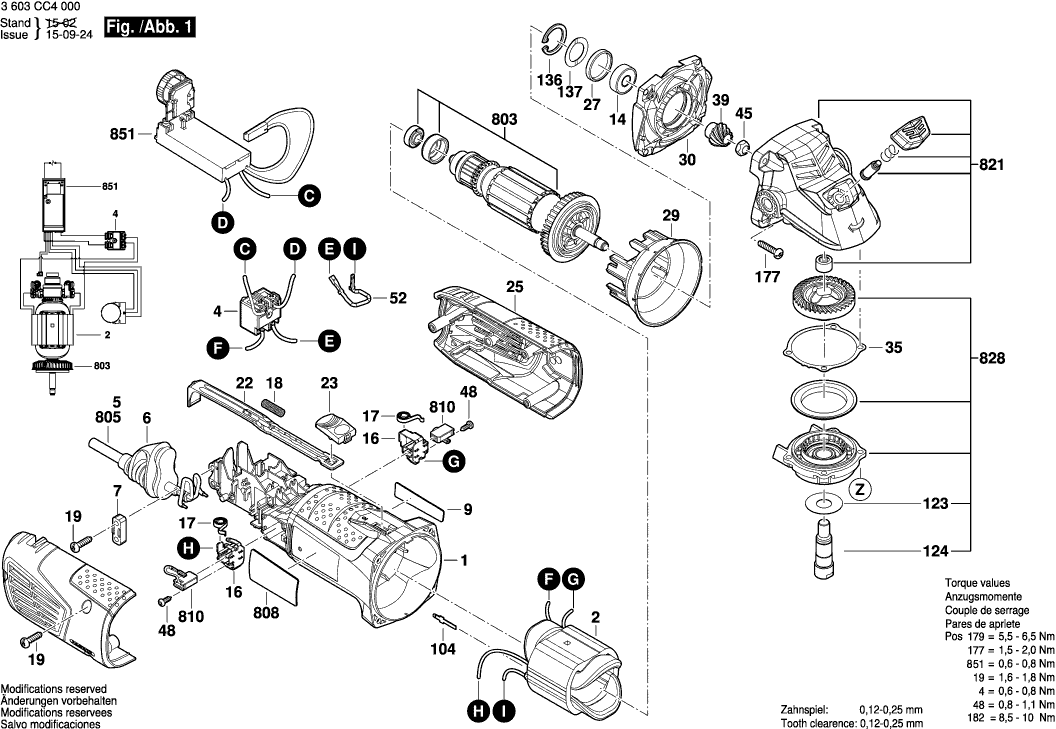

Dibujo técnico de los/las Bosch 3603CC4000 (PWR180CE)
Lista de las piezas de repuesto de Bosch 3603CC4000 (PWR180CE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 2609006368 | 12.82 | 15.51 | |
| Campo 230V | ||||
| 2 | 1607000F0P | 31.42 | 38.02 | |
| Interruptor | ||||
| 4 | 1607200146 | 9.67 | 11.70 | |
| OJAL | ||||
| 6 | 2609006376 | 1.00 | 1.21 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C05A | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2600905078 | 6.73 | 8.14 | |
| PORTACEPILLO | ||||
| 16 | 1601323023 | 3.44 | 4.16 | |
| Muelle en espiral AGC 18 | ||||
| 17 | 1604652013 | 1.49 | 1.80 | |
| Resorte de compresion | ||||
| 18 | 1619P09932 | 1.28 | 1.55 | |
| Resorte de compresión | ||||
| 18 | 1604611026 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.21 | |
| Palanca de Control | ||||
| 22 | 2609006373 | 1.49 | 1.80 | |
| Botón de interruptor | ||||
| 23 | 1600A007UL | 1.00 | 1.21 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 25 | 2609006370 | 10.90 | 13.19 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 2.08 | 2.52 | |
| Anillo deflector de aire | ||||
| 29 | 2609006367 | 1.49 | 1.80 | |
| Placa de desviación | ||||
| 30 | 2609006727 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 35 | 2609002210 | 2.08 | 2.52 | |
| Arandela de compensación | ||||
| 35 | 2609002208 | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 35 | 2609002209 | 1.00 | 1.21 | |
| Engranaje Cónico | ||||
| 39 | 2609006725 | 6.73 | 8.14 | |
| Tuerca hexagonal | ||||
| 45 | 1603300016 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 45 | 1619P17544 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 48 | 2603490017 | 2.08 | 2.52 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 52 | 2609006786 | 1.49 | 1.80 | |
| Muelle de contacto | ||||
| 104 | 2609003611 | 1.00 | 1.21 | |
| Disco de cobertura | ||||
| 123 | 1619P09390 | 2.08 | 2.52 | |
| BARRA TOMMY | ||||
| 124 | 2609006990 | 8.35 | 10.10 | |
| Ya no disponible, sin reemplazo | ||||
| 130 | 2609006989 | |||
| Tornillo de mariposa | ||||
| 135 | 2609006991 | 4.18 | 5.06 | |
| Anillo de bloqueo | ||||
| 136 | 2916660009 | 2.08 | 2.52 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 137 | 1600150011 | 1.00 | 1.21 | |
| Carcasa Superior | ||||
| 141 | 2609006993 | 14.94 | 18.08 | |
| Ya no disponible, sin reemplazo | ||||
| 144 | 2609006996 | |||
| Correa | ||||
| 145 | 2609007172 | 1.00 | 1.21 | |
| PORTACEPILLO | ||||
| 151 | 2609006997 | 18.94 | 22.92 | |
| Resorte de compresión | ||||
| 152 | 2609003959 | 1.00 | 1.21 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 171 | 2609007010 | 13.13 | 15.89 | |
| Goma de Amortiguación | ||||
| 175 | 2609007012 | 2.40 | 2.90 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 177 | 2603490023 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 179 | 2609007173 | 1.00 | 1.21 | |
| Caja de Cambios | ||||
| 180 | 2609007024 | 110.30 | 133.46 | |
| Brida de conducción | ||||
| 181 | 2609006992 | 6.73 | 8.14 | |
| Tuerca redonda | ||||
| 182 | 1603345043 | 8.35 | 10.10 | |
| Placa de lijadora | ||||
| 183 | 2609006924 | 39.14 | 47.36 | |
| Disco | ||||
| 184 | 1600A00HC8 | 1.00 | 1.21 | |
| Llave de cara de tipo pin | ||||
| 681 | 1600A004DD | 7.46 | 9.03 | |
| Herramienta Auxiliar | ||||
| 682 | 1600A003TW | 2.08 | 2.52 | |
| Ensamblaje de manguera | ||||
| 683 | 2609007013 | 27.81 | 33.65 | |
| Adaptador | ||||
| 684 | 2609007048 | 8.35 | 10.10 | |
| Contenedor de polvo | ||||
| 685/1 | 2609006941 | 47.53 | 57.51 | |
| CONEXIÓN | ||||
| 685/15 | 2609006947 | 6.73 | 8.14 | |
| Perilla rotativa D34 M6/8T azul | ||||
| 685/16 | 2609006948 | 6.73 | 8.14 | |
| Sello | ||||
| 685/17 | 2609006949 | 6.73 | 8.14 | |
| Anillo de sellado | ||||
| 685/18 | 2609006950 | 4.94 | 5.98 | |
| Portafiltro | ||||
| 685/19 | 2609006951 | 9.67 | 11.70 | |
| ELEMENTO DEL FILTRO | ||||
| 685/21 | 2609006953 | 58.03 | 70.22 | |
| Cesta del filtro | ||||
| 685/22 | 2609006954 | 6.73 | 8.14 | |
| Sello | ||||
| 685/23 | 2609006955 | 4.18 | 5.06 | |
| Correa | ||||
| 685/24 | 1600A004N7 | 1.49 | 1.80 | |
| PIEZA POLAR | ||||
| 685/3 | 2609006942 | 6.73 | 8.14 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 685/30 | 2603490022 | 1.00 | 1.21 | |
| Ensamblaje de armadura 230V | ||||
| 803 | 2609007330 | 61.93 | 74.94 | |
| Cable de alimentación | ||||
| 805 | 1607000387 | 10.90 | 13.19 | |
| Placa de identificación | ||||
| 808 | 160111A2UV | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014176 | 12.82 | 15.51 | |
| Caja de engranajes | ||||
| 821 | 1605806580 | 18.94 | 22.92 | |
| Brida de cojinete HKC 55 | ||||
| 828 | 1605808086 | 47.53 | 57.51 | |
| Ya no disponible, sin reemplazo | ||||
| 851 | 1600A00A4P | |||
| Unidad de cubierta | ||||
| 885 | 1600A0049W | 47.53 | 57.51 | |
