Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603C48000 ( PWS13-125CE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

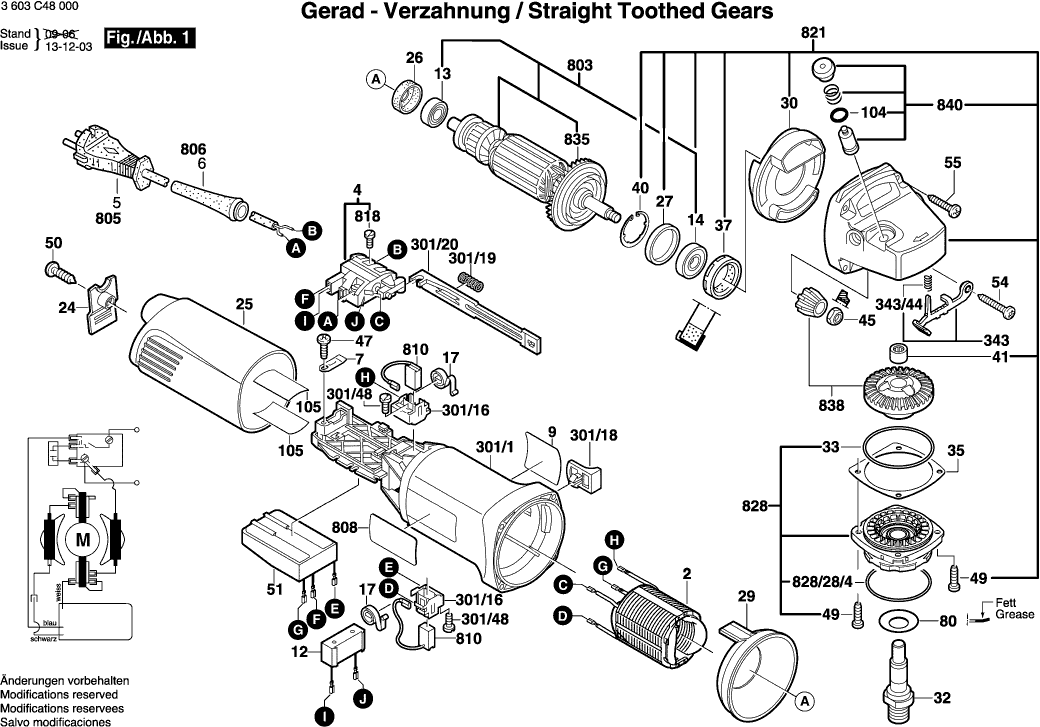

Dibujo técnico de los/las Bosch 3603C48000 ( PWS13-125CE )
Lista de las piezas de repuesto de Bosch 3603C48000 ( PWS13-125CE )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1607000F0S | 29.75 | 36.00 | |
| Campo 230V | ||||
| 2 | 160422054U | 25.28 | 30.59 | |
| Interruptor | ||||
| 4 | 1607200137 | 9.53 | 11.53 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1601118530 | 1.70 | 2.06 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1607328042 | 5.33 | 6.45 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 4.96 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1600905032 | 4.70 | 5.69 | |
| Muelle en espiral AGC 18 | ||||
| 17 | 1604652013 | 1.18 | 1.43 | |
| CUBIERTA | ||||
| 24 | 1605500238 | 1.70 | 2.06 | |
| Cubierta de la carcasa VERDE | ||||
| 25 | 1605500239 | 8.45 | 10.22 | |
| Anillo de goma 10 MM ANCHO | ||||
| 26 | 1600206036 | 1.18 | 1.43 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 1.70 | 2.06 | |
| Anillo deflector de aire | ||||
| 29 | 1600591025 | 1.94 | 2.35 | |
| Anillo deflector de aire | ||||
| 30 | 1600591014 | 1.94 | 2.35 | |
| Husillo de rectificado | ||||
| 32 | 1607000D6A | 5.83 | 7.05 | |
| Anillo O | ||||
| 33 | 1600210035 | 1.18 | 1.43 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136015 | 1.94 | 2.35 | |
| Sello de labio del eje rotatorio | ||||
| 37 | 1600290016 | 1.94 | 2.35 | |
| Anillo de bloqueo | ||||
| 40 | 1600119011 | 1.70 | 2.06 | |
| COJINETE DE MANGA | ||||
| 41 | 1600200029 | 2.24 | 2.71 | |
| Tuerca hexagonal | ||||
| 45 | 1603300016 | 1.18 | 1.43 | |
| Tornillo de placa | ||||
| 47 | 2912401018 | 0.83 | 1.00 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 1603435026 | 1.70 | 2.06 | |
| Tornillo de placa | ||||
| 50 | 2912401420 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 51 | 1607233110 | |||
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 54 | 2603490025 | 0.83 | 1.00 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 55 | 1603415005 | 0.83 | 1.00 | |
| Disco de cobertura | ||||
| 80 | 1619P09390 | 1.70 | 2.06 | |
| Anillo O | ||||
| 104 | 1600210044 | 0.83 | 1.00 | |
| Placa aislante | ||||
| 105 | 1601008005 | 2.24 | 2.71 | |
| Carcasa del motor | ||||
| 301/1 | 1605108209 | 8.45 | 10.22 | |
| PORTACEPILLO | ||||
| 301/16 | 1601323025 | 2.71 | 3.28 | |
| Manija Del Interruptor | ||||
| 301/18 | 1602026088 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 301/19 | 1604611026 | 0.83 | 1.00 | |
| Deslizador de ajuste | ||||
| 301/20 | 1602319011 | 1.18 | 1.43 | |
| Tornillo de placa | ||||
| 301/48 | 2912401005 | 0.83 | 1.00 | |
| Palanca de captura | ||||
| 343 | 1607000742 | 5.83 | 7.05 | |
| Resorte de compresión | ||||
| 343/44 | 1604611042 | 1.18 | 1.43 | |
| Cubierta Protectora | ||||
| 651 | 1600A025XR | 7.96 | 9.63 | |
| Armazón | ||||
| 803 | 1604010650 | 81.47 | 98.58 | |
| Cable de alimentación | ||||
| 805 | 1607000227 | 20.42 | 24.71 | |
| OJAL | ||||
| 806 | 1600703031 | 1.94 | 2.35 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014176 | 10.73 | 12.98 | |
| Tornillo de cabeza cilíndrica | ||||
| 818 | 2910110048 | 0.83 | 1.00 | |
| Caja de engranajes | ||||
| 821 | 1605806451 | 33.45 | 40.47 | |
| No hay información disponible, no se puede pedir | ||||
| 828 | 1607000D6C | |||
| Anillo O | ||||
| 828/28/4 | 3600210109 | 1.70 | 2.06 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 835 | 1606610129 | 1.70 | 2.06 | |
| Unidad de Engranajes | ||||
| 838 | 1607000D4Y | 12.41 | 15.02 | |
| Botón | ||||
| 840 | 1607000253 | 1.70 | 2.06 | |
| Anillo O | ||||
| 890 | 1600210039 | 1.70 | 2.06 | |
| Mango auxiliar M10 | ||||
| 891 | 1602025031 | 13.11 | 15.86 | |
| Mango auxiliar M10 | ||||
| 891 | 16020250A0 | 8.45 | 10.22 | |
| Cubierta Protectora | ||||
| 891/1 | 1600A025XP | 7.58 | 9.17 | |
| Tuerca redonda | ||||
| 892 | 1603345043 | 6.54 | 7.91 | |
| Llave de cara de tipo pin | ||||
| 893 | 1607950052 | 2.71 | 3.28 | |
| Brida de sujeción | ||||
| 895 | 2605703014 | 4.10 | 4.96 | |
| Brida de bloqueo rápido | ||||
| 896 | 1600A016PP | 36.85 | 44.59 | |
