Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600H82100 ( ROTAK37(ERGOFLEX) )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

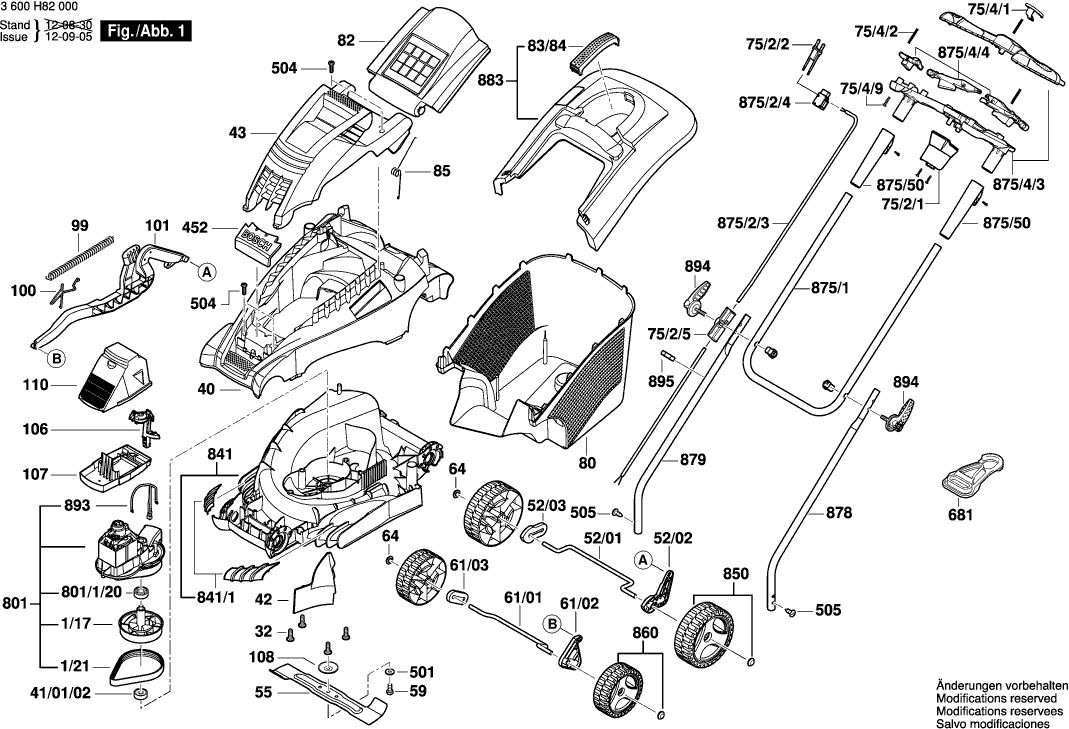

Dibujo técnico de los/las Bosch 3600H82100 ( ROTAK37(ERGOFLEX) )
Lista de las piezas de repuesto de Bosch 3600H82100 ( ROTAK37(ERGOFLEX) )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| EJE DE TRANSMISIÓN | ||||
| 1/17 | F016103758 | 11.88 | 14.37 | |
| Correa de transmisión | ||||
| 1/21 | F016L65351 | 9.53 | 11.53 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 32 | F016L37433 | 0.83 | 1.00 | |
| Cubierta del cortacésped | ||||
| 40 | F016L66158 | 29.75 | 36.00 | |
| MANGUITO | ||||
| 41/01/02 | F016L67442 | 2.71 | 3.28 | |
| Panel de Cubierta | ||||
| 42 | F016L65497 | 2.71 | 3.28 | |
| Capó del motor | ||||
| 43 | F016L65159 | 23.75 | 28.74 | |
| Ya no disponible, sin reemplazo | ||||
| 52/01 | F016L66465 | |||
| Ya no disponible, sin reemplazo | ||||
| 52/02 | F016L90582 | |||
| Espaciador | ||||
| 52/03 | F016L90583 | 1.18 | 1.43 | |
| Cuchilla Cortadora | ||||
| 55 | F016L65400 | 26.84 | 32.48 | |
| Tornillo hexagonal | ||||
| 59 | F016T48547 | 1.94 | 2.35 | |
| BARRA TOMMY | ||||
| 61/01 | F016L66464 | 2.71 | 3.28 | |
| Palanca KA 65 | ||||
| 61/02 | F016L90581 | 5.33 | 6.45 | |
| Espaciador | ||||
| 61/03 | F016L90585 | 1.18 | 1.43 | |
| Capucha de trinquete | ||||
| 64 | F016F05700 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 75/2/1 | F016L67217 | |||
| Cable de conexión MX 1200/2 E EF | ||||
| 75/2/2 | F016104214 | 5.83 | 7.05 | |
| Guía de cable | ||||
| 75/2/5 | F016104213 | 6.54 | 7.91 | |
| Botón | ||||
| 75/4/1 | F016L67150 | 0.83 | 1.00 | |
| Muelle | ||||
| 75/4/2 | F016L67151 | 0.83 | 1.00 | |
| Fondo de caja del colector | ||||
| 80 | F016L65674 | 36.85 | 44.59 | |
| Solapa De Protección | ||||
| 82 | F016L66137 | 8.45 | 10.22 | |
| Manija TSC 55 | ||||
| 83/84 | F016F05683 | 0.83 | 1.00 | |
| Resorte de bloqueo | ||||
| 85 | F016L66165 | 1.70 | 2.06 | |
| Muelle | ||||
| 99 | F016L59327 | 2.24 | 2.71 | |
| Muelle | ||||
| 100 | F016L65790 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 101 | F016L67260 | |||
| Guardacables | ||||
| 106 | F016L90584 | 1.18 | 1.43 | |
| Cubierta de la carcasa | ||||
| 107 | F016L65538 | 5.33 | 6.45 | |
| Ya no disponible, sin reemplazo | ||||
| 108 | F016L67627 | |||
| Cubierta de la carcasa | ||||
| 110 | F016L65709 | 4.10 | 4.96 | |
| Logotipo de la compañía | ||||
| 452 | F016L66271 | 1.70 | 2.06 | |
| Arandela plana | ||||
| 501 | F016T48185 | 2.71 | 3.28 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 504 | F016T49429 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 505 | F016L65803 | |||
| Abrazadera de Alivio de Tensión | ||||
| 681 | 3601398000 | 4.10 | 4.96 | |
| MOTOR | ||||
| 801 | F016103595 | 113.29 | 137.08 | |
| MANGUITO | ||||
| 801/1/20 | F016L64594 | 2.24 | 2.71 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 841 | F016103598 | 20.42 | 24.71 | |
| Cubierta | ||||
| 841/1 | F016104316 | 5.83 | 7.05 | |
| Ya no disponible, sin reemplazo | ||||
| 850 | F016103992 | |||
| PIEZA POLAR | ||||
| 860 | F016103908 | 5.33 | 6.45 | |
| Manija TSC 55 | ||||
| 875/1 | F016L90608 | 12.41 | 15.02 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 875/2/3 | F016104164 | 8.45 | 10.22 | |
| Kit de interruptor | ||||
| 875/2/4 | F016104162 | 10.73 | 12.98 | |
| Conjunto de carcasa TID 18 ET-BG | ||||
| 875/4/3 | F016104159 | 15.71 | 19.01 | |
| Ya no disponible, sin reemplazo | ||||
| 875/4/4 | F016104160 | |||
| MANGUITO EXCÉNTRICO | ||||
| 875/50 | F016104161 | 4.70 | 5.69 | |
| Ya no disponible, sin reemplazo | ||||
| 878 | F016L67209 | |||
| Ya no disponible, sin reemplazo | ||||
| 879 | F016L67210 | |||
| CUBIERTA | ||||
| 883 | F016103608 | 23.75 | 28.74 | |
| Protector Térmico | ||||
| 893 | F016103604 | 5.83 | 7.05 | |
| Palanca de sujeción | ||||
| 894 | F016L67530 | 8.45 | 10.22 | |
| Clip de cable | ||||
| 895 | F016L66895 | 0.83 | 1.00 | |
