Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600H81J71 ( ROTAK37LI )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

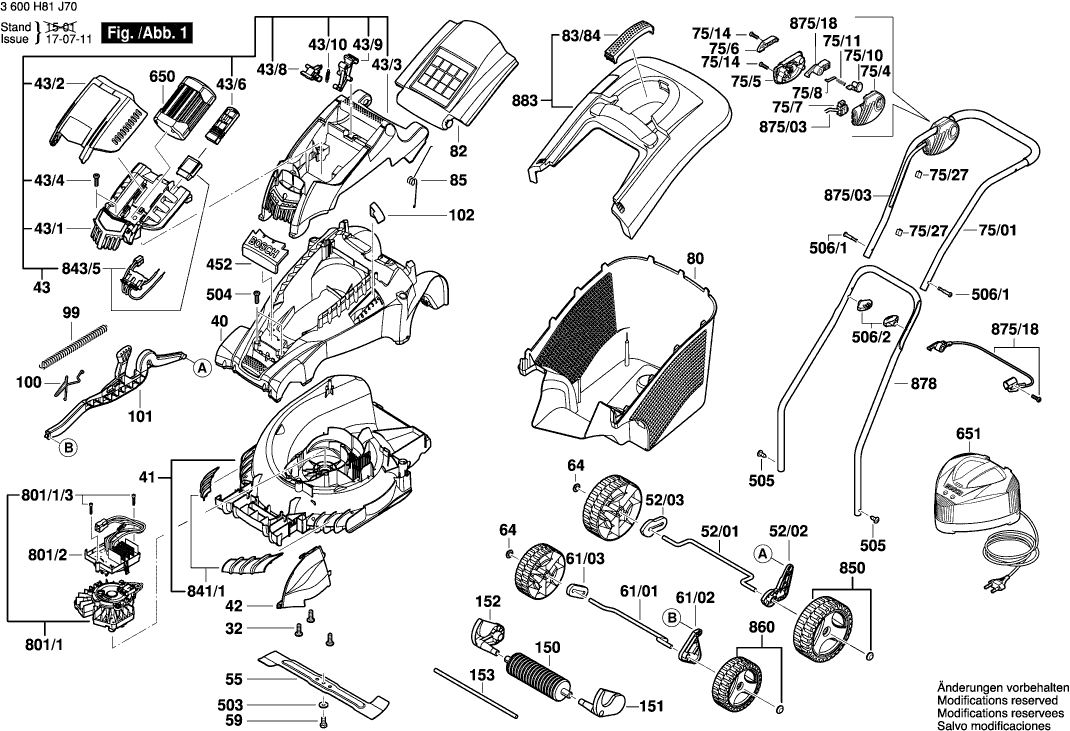

Dibujo técnico de los/las Bosch 3600H81J71 ( ROTAK37LI )
Lista de las piezas de repuesto de Bosch 3600H81J71 ( ROTAK37LI )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| TORNILLO M4X35 | ||||
| 32 | F016L66162 | 0.83 | 1.00 | |
| Cubierta del cortacésped | ||||
| 40 | F016L66158 | 29.75 | 36.00 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 41 | F016L66003 | 33.45 | 40.47 | |
| Panel de Cubierta | ||||
| 42 | F016L66039 | 1.94 | 2.35 | |
| Capó del motor | ||||
| 43 | F016L66780 | 73.72 | 89.20 | |
| Bandeja de batería | ||||
| 43/1 | F016L65952 | 29.75 | 36.00 | |
| Ya no disponible, sin reemplazo | ||||
| 43/10 | F016L66108 | |||
| Ya no disponible, sin reemplazo | ||||
| 43/2 | F016L66663 | |||
| Capó del motor | ||||
| 43/3 | F016L66779 | 15.71 | 19.01 | |
| Ya no disponible, sin reemplazo | ||||
| 43/6 | F016L66669 | |||
| Palanca de Liberación | ||||
| 43/8 | F016L66107 | 1.94 | 2.35 | |
| Bloqueo KS 60 E | ||||
| 43/9 | F016L65988 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 52/01 | F016L66465 | |||
| Ya no disponible, sin reemplazo | ||||
| 52/02 | F016L90582 | |||
| Espaciador | ||||
| 52/03 | F016L90583 | 1.18 | 1.43 | |
| Cuchilla Cortadora | ||||
| 55 | F016L66005 | 26.84 | 32.48 | |
| Tornillo | ||||
| 59 | F016L66141 | 1.94 | 2.35 | |
| BARRA TOMMY | ||||
| 61/01 | F016L66464 | 2.71 | 3.28 | |
| Palanca KA 65 | ||||
| 61/02 | F016L90581 | 5.33 | 6.45 | |
| Espaciador | ||||
| 61/03 | F016L90585 | 1.18 | 1.43 | |
| Capucha de trinquete | ||||
| 64 | F016F05700 | 1.00 | 1.21 | |
| Manija TSC 55 | ||||
| 75/01 | F016L66182 | 29.75 | 36.00 | |
| Botón AGC 18 | ||||
| 75/10 | F016F05705 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 75/11 | F016L66240 | 0.83 | 1.00 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.00 | |
| Clip de cable | ||||
| 75/27 | F016L90575 | 0.83 | 1.00 | |
| Caja de interruptor | ||||
| 75/4 | F016L66619 | 2.71 | 3.28 | |
| Caja de interruptor | ||||
| 75/5 | F016L66235 | 1.94 | 2.35 | |
| Soporte de parada | ||||
| 75/6 | F016L66447 | 0.83 | 1.00 | |
| Kit de interruptor | ||||
| 75/7 | F016104163 | 11.88 | 14.37 | |
| Ya no disponible, sin reemplazo | ||||
| 75/8 | F016L66416 | |||
| Fondo de caja del colector | ||||
| 80 | F016L65674 | 36.85 | 44.59 | |
| Solapa De Protección | ||||
| 82 | F016L66137 | 8.45 | 10.22 | |
| Manija TSC 55 | ||||
| 83/84 | F016F05683 | 0.83 | 1.00 | |
| Resorte de bloqueo | ||||
| 85 | F016L66165 | 1.70 | 2.06 | |
| Muelle | ||||
| 99 | F016L59327 | 2.24 | 2.71 | |
| Muelle | ||||
| 100 | F016L65790 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 101 | F016L67260 | |||
| Rodillo de pista de tipo perno | ||||
| 102 | F016L66111 | 2.24 | 2.71 | |
| RODILLO | ||||
| 150 | F016L65871 | 8.45 | 10.22 | |
| Brazo del soporte | ||||
| 151 | F016L64900 | 2.24 | 2.71 | |
| Brazo del soporte | ||||
| 152 | F016L64901 | 2.24 | 2.71 | |
| BARRA TOMMY | ||||
| 153 | F016L65869 | 5.33 | 6.45 | |
| Logotipo de la compañía | ||||
| 452 | F016L66286 | 2.71 | 3.28 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 503 | F016L66173 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 505 | F016L65803 | |||
| Ya no disponible, sin reemplazo | ||||
| 506/1 | F016L59277 | |||
| Tuerca de mariposa | ||||
| 506/2 | F016L66136 | 3.31 | 4.01 | |
| Paquete de Batería GBA 36V 4,0Ah H-C | ||||
| 650 | 1607A350R2 | 233.78 | 282.87 | |
| Cargador UK | ||||
| 651 | 2607226459 | 113.29 | 137.08 | |
| Motor de corriente continua | ||||
| 801/1 | F016104031 | 209.26 | 253.20 | |
| TORNILLO M4X35 | ||||
| 801/1/3 | F016L66662 | 0.83 | 1.00 | |
| Tornillo de cabeza plana | ||||
| 801/1/3 | F016L69251 | 0.83 | 1.00 | |
| Ensamblaje de Placa Impresa | ||||
| 801/2 | F016104888 | 91.56 | 110.79 | |
| Cubierta | ||||
| 841/1 | F016104316 | 5.83 | 7.05 | |
| Ya no disponible, sin reemplazo | ||||
| 843/5 | F016104244 | |||
| Ya no disponible, sin reemplazo | ||||
| 850 | F016103992 | |||
| PIEZA POLAR | ||||
| 860 | F016103994 | 10.73 | 12.98 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 875/03 | F016104140 | 7.58 | 9.17 | |
| Ya no disponible, sin reemplazo | ||||
| 875/18 | F016103601 | |||
| Ya no disponible, sin reemplazo | ||||
| 878 | F016L65571 | |||
| CUBIERTA | ||||
| 883 | F016103608 | 23.75 | 28.74 | |
