Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601190021 ( S500 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

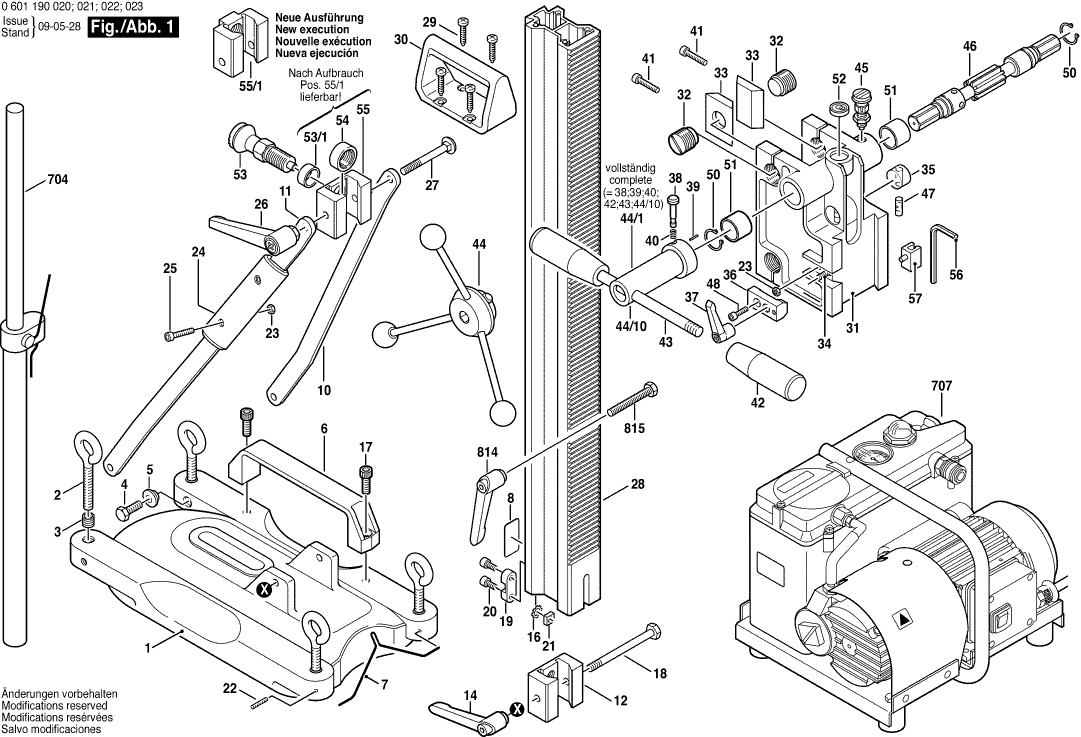

Dibujo técnico de los/las Bosch 0601190021 ( S500 )

Lista de las piezas de repuesto de Bosch 0601190021 ( S500 )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Panel inferior
1 1609203662 271.34 328.32
Perno de anillo elevador
2 1609203663 4.70 5.69
Inserto roscado
3 1609203664 5.83 7.05
Tornillo hexagonal
4 1609203665 1.18 1.43
Casquillo dirigido
5 1609203666 9.53 11.53
Manija TSC 55
6 1609203667 23.75 28.74
Sensor de posición
7 1609203668 9.53 11.53
Placa de identificación
8 1601106902 0.83 1.00
Soporte
10 1609203670 15.71 19.01
Soporte
11 1609203671 15.71 19.01
Soporte de parada
12 1609203672 12.41 15.02
Palanca de sujeción
14 1609203674 10.73 12.98
Arandela de bloqueo dentada
16 1609203676 1.18 1.43
Tornillo de cabeza hexagonal
17 1609203677 1.18 1.43
Tornillo hexagonal
18 1609203678 3.31 4.01
Llave Paralela
19 1609203679 10.73 12.98
Tornillo de cabeza hexagonal
20 1609203680 1.18 1.43
Tuerca cuadrada
21 1609203681 1.18 1.43
VARILLA ROSCADA
22 1609203682 1.18 1.43
Tuerca hexagonal
23 1609203683 1.18 1.43
Manija TSC 55
24 1609203684 2.71 3.28
Tornillo de cabeza cilíndrica
25 1609203685 1.18 1.43
Palanca de sujeción
26 1609203686 44.82 54.23
Tornillo de cabeza plana
27 1609203687 1.94 2.35
Columna
28 1609203688 304.19 368.07
Tornillo de placa
29 1609203689 1.18 1.43
Manija TSC 55
30 1609203690 7.58 9.17
Bloque de guía
31 1609203691 271.34 328.32
Tornillo de ajuste
32 1609203692 20.42 24.71
Componente de Guía
33 1609203693 2.71 3.28
VARILLA ROSCADA
34 1609203694 1.18 1.43
Vidrio protector
35 1609203695 49.56 59.97
Soporte de parada
36 1609203696 44.82 54.23
Palanca de sujeción
37 1609203697 15.71 19.01
Perno de bloqueo HKC 55
38 1609203699 1.18 1.43
Pasador de apriete en espiral
39 1609203700 1.94 2.35
Resorte de compresión
40 1609203701 1.18 1.43
Tornillo de cabeza hexagonal
41 1609203702 13.93 16.86
Botón cilíndrico NEGRO
42 1609203703 26.84 32.48
Palanca de avance
43 1609203704 73.72 89.20
Cruz Rotativa 3-POLAR
44 1609203H33 130.32 157.69
Cruz Rotativa 3-POLAR
44/1 1609203H33 130.32 157.69
Impulsor
44/10 1609203705 15.71 19.01
Perno de bloqueo
45 1609203706 23.75 28.74
Eje Dentado
46 1609203707 23.75 28.74
Nivel de burbuja
47 1609203708 0.83 1.00
Tornillo de cabeza cilíndrica
48 1609203685 1.18 1.43
Anillo de bloqueo
50 1609203711 7.58 9.17
Rodamiento principal
51 1609203712 5.33 6.45
Nivel de caja
52 1609203713 5.33 6.45
Perno de bloqueo HKC 55
53 1609203777 55.25 66.85
Casquillo Espaciador
53/1 1609203778 3.31 4.01
Placa roscada
54 1609203779 20.42 24.71
Soporte de parada
55 1609203780 15.71 19.01
Soporte de parada
55/1 1609203H46 15.71 19.01
Destornillador Desplazado
56 1907950006 3.12 3.78
Llave hexagonal de casquillo
56 2610364015 2.71 3.28
Pieza de Ubicación
57 1609203B18 5.33 6.45
Rueda de Transporte
90 1609203F74 233.78 282.87
Soporte
90/10 1609203N96 91.56 110.79
Soporte
90/20 1609203N97 91.56 110.79
Arandela plana
90/30 1609203P27 1.18 1.43
Arandela plana
90/31 1609203N98 7.58 9.17
Tornillo hexagonal
90/40 1609203P26 1.94 2.35
BARRA TOMMY
90/50 1609203N99 36.85 44.59
Anillo O
90/60 1609203P08 1.94 2.35
Anillo Dentado
90/70 1609203P28 1.70 2.06
PIEZA POLAR
90/80 1609203P07 23.75 28.74
Anillo de bloqueo
90/90 1609203P00 4.10 4.96
No hay información disponible, no se puede pedir
701 2609390310
Tornillo hexagonal DIN 931-M8x70
701/1 2911011260 0.83 1.00
Soporte de parada
701/10 2609390331 13.93 16.86
Tuerca hexagonal
701/11 2915061005 1.94 2.35
Abrazadera de sujeción
701/12 2609390332 44.82 54.23
Cierre de palanca doblada
701/13 2609390333 15.71 19.01
Anillo de sellado
701/14 2609390334 11.88 14.37
Tornillo de cabeza avellanada DIN 965-M4x8MM
701/15 2910871118 0.83 1.00
Toma de aire
701/16 2609390335 209.26 253.20
Anillo de Tapa
701/18 2609390337 73.72 89.20
Casquillo Espaciador
701/2 2609390325 9.53 11.53
Palanca de Sujeción M 6
701/3 2609390326 12.41 15.02
Perno de anillo elevador
701/4 2609390327 8.45 10.22
Elemento de soporte
701/5 2609390328 1.94 2.35
Abrazadera de sujeción
701/6 2609390329 44.82 54.23
Soporte de parada
701/7 2609390330 13.93 16.86
Tornillo hexagonal DIN 931-M8x80
701/8 2911011262 3.31 4.01
Pasador de apriete en espiral
701/9 2917800078 0.83 1.00
No hay información disponible, no se puede pedir
704 2608598111
Ya no disponible, sin reemplazo
705 2607000744
Ya no disponible, sin reemplazo
705/1 2607000746
Ya no disponible, sin reemplazo
706 2607000745
Ya no disponible, sin reemplazo
706/1 2607000747
Ya no disponible, sin reemplazo
707 0601191003
No hay información disponible, no se puede pedir
708 2609390314
Acoplamiento
708/1 2609390377 441.61 534.35
Conector de manguera 1/4"
708/11 2609390359 8.45 10.22
Disco de sellado
708/12 2609390360 1.94 2.35
Cono de sellado
708/13 2609390361 15.71 19.01
Anillo O
708/14 2609390362 4.70 5.69
Resorte de compresión
708/15 2609390363 3.31 4.01
Manómetro
708/16 2609390364 29.75 36.00
Botón AGC 18
708/17 2609390365 26.84 32.48
Arandela de Bloqueo DIN 6799-4-FST
708/18 2916089057 0.83 1.00
Manija rotatoria
708/19 2609390366 23.75 28.74
Conexión flexible
708/2 2609390378 60.65 73.39
Resorte de compresión
708/21 2609390367 8.45 10.22
Tapón de purga
708/22 2609390368 29.75 36.00
Cuerpo base
708/23 2609390369 168.86 204.32
Pasador de apriete en espiral
708/24 2917800097 0.83 1.00
Perno TURBO II
708/25 2609390370 33.45 40.47
Perno de bloqueo HKC 55
708/26 2609390371 18.19 22.01
Anillo de sellado
708/27 2609390372 9.53 11.53
Manguera
708/28 2609390373 40.61 49.14
Pezone de inserción 1/4"
708/29 2609390374 5.33 6.45
Anillo de sellado
708/3 2609390376 23.75 28.74
Abrazadera de manguera IAS 3
708/30 2609390375 2.71 3.28
No hay información disponible, no se puede pedir
717 2609390311
Portador de Sello
802 2609390356 91.56 110.79
Dispositivo de Sujeción
803 1609203878 101.94 123.35
Palanca de sujeción
814 1609203674 10.73 12.98
Tornillo hexagonal
815 1609203675 1.94 2.35
