Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611204033 (UBH10/50)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

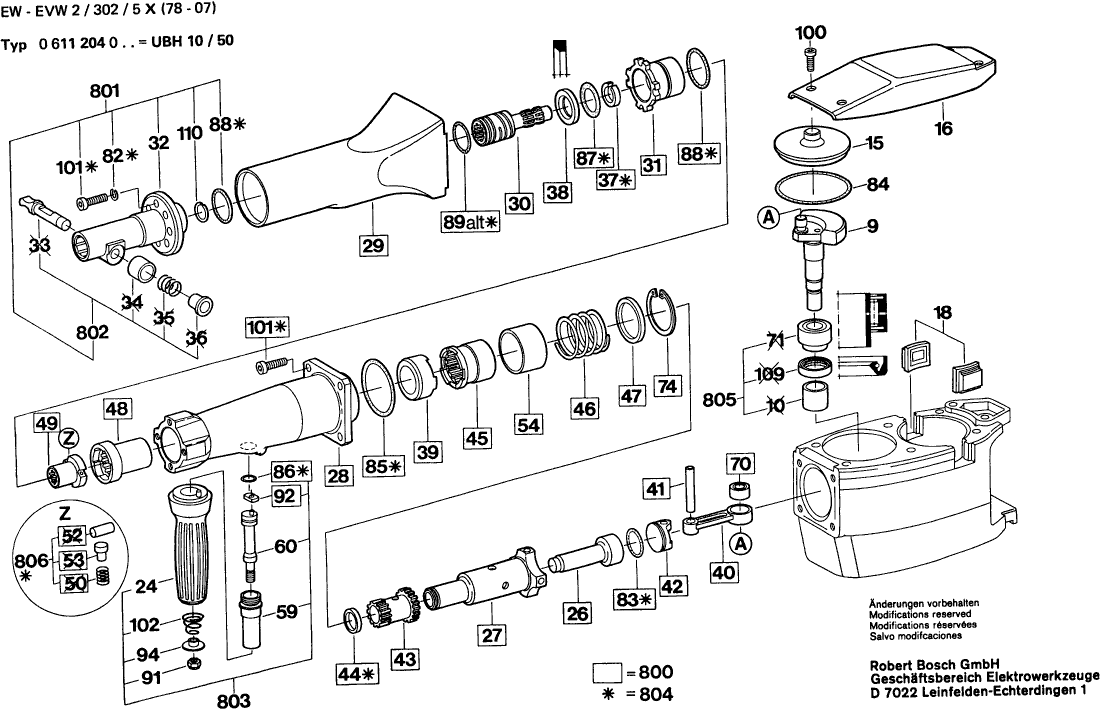

Dibujo técnico de los/las Bosch 0611204033 (UBH10/50)
Lista de las piezas de repuesto de Bosch 0611204033 (UBH10/50)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1615106021 | 314.42 | 380.45 | |
| Ya no disponible, sin reemplazo | ||||
| 2 | 1617031009 | |||
| Carcasa del polo 14,4-24V | ||||
| 3 | 1617000059 | 16.79 | 20.32 | |
| Armadura 220-230V | ||||
| 4 | 1614011019 | 619.86 | 750.03 | |
| Disco de sellado | ||||
| 5 | 1610108012 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 6 | 1610102013 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 7 | 1615805060 | |||
| Ya no disponible, sin reemplazo | ||||
| 8 | 1616610047 | |||
| Ya no disponible, sin reemplazo | ||||
| 9 | 1616110016 | |||
| Ya no disponible, sin reemplazo | ||||
| 11 | 1616317017 | |||
| Ya no disponible, sin reemplazo | ||||
| 12 | 1616328033 | |||
| Placa de sellado | ||||
| 13 | 1611015012 | 1.49 | 1.80 | |
| Cubierta del engranaje | ||||
| 14 | 1615808039 | 39.14 | 47.36 | |
| CUBIERTA | ||||
| 15 | 1615500168 | 2.08 | 2.52 | |
| Carcasa del ventilador | ||||
| 16 | 1615500276 | 58.03 | 70.22 | |
| Cubierta del interruptor | ||||
| 17 | 1615500261 | 6.73 | 8.14 | |
| Tapa de sellado | ||||
| 18 | 1615500282 | 2.08 | 2.52 | |
| Ya no disponible, sin reemplazo | ||||
| 20 | 1614652000 | |||
| Ya no disponible, sin reemplazo | ||||
| 21 | 1612392001 | |||
| Ya no disponible, sin reemplazo | ||||
| 22 | 1612392000 | |||
| Manija TSC 55 | ||||
| 23 | 1615133025 | 23.90 | 28.92 | |
| Ya no disponible, sin reemplazo | ||||
| 24 | 1612025011 | |||
| Ya no disponible, sin reemplazo | ||||
| 26 | 1618710032 | |||
| Ya no disponible, sin reemplazo | ||||
| 27 | 1618700026 | |||
| Tubo de guía | ||||
| 28 | 1615806022 | 1.00 | 1.21 | |
| Tubo del martillo | ||||
| 29 | 1615190002 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 30 | 1618598058 | |||
| Brida Intermedia | ||||
| 31 | 1615700012 | 1.00 | 1.21 | |
| Anillo de bloqueo | ||||
| 37 | 1610224001 | 1.00 | 1.21 | |
| Disco de soporte | ||||
| 38 | 1610114012 | 10.90 | 13.19 | |
| Impulsor | ||||
| 39 | 1616490002 | 1.00 | 1.21 | |
| VARILLA CONICA | ||||
| 40 | 1612001022 | 1.00 | 1.21 | |
| Pasador del pistón | ||||
| 41 | 1610700016 | 1.00 | 1.21 | |
| Tapa de sellado | ||||
| 42 | 1615500177 | 1.00 | 1.21 | |
| Engranaje Cilíndrico | ||||
| 43 | 1616328029 | 1.00 | 1.21 | |
| Anillo de bloqueo | ||||
| 44 | 1610209002 | 1.00 | 1.21 | |
| Engranaje de corona Z=24 | ||||
| 45 | 1616334005 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 46 | 1614624009 | 1.00 | 1.21 | |
| Arandela plana | ||||
| 47 | 1610100002 | 1.00 | 1.21 | |
| Engranaje de corona Z=16 | ||||
| 48 | 1616334003 | 1.00 | 1.21 | |
| Impulsor | ||||
| 49 | 1616325000 | 1.00 | 1.21 | |
| Arandela de Compensación 1,0 MM DE GROSOR | ||||
| 51 | 1610102014 | 1.49 | 1.80 | |
| COJINETE | ||||
| 54 | 1610501028 | 1.00 | 1.21 | |
| Perno de cojinete | ||||
| 56 | 1610300057 | 6.73 | 8.14 | |
| Clavo Ranurado de Cabeza Redonda | ||||
| 58 | 2917721034 | 1.00 | 1.21 | |
| Manga de Guía | ||||
| 59 | 1613359000 | 1.00 | 1.21 | |
| Tornillo Excéntrico | ||||
| 60 | 1613523005 | 1.00 | 1.21 | |
| Cable de alimentación | ||||
| 61 | 1607000228 | 23.90 | 28.92 | |
| Codo final | ||||
| 61/20/1 | 1900452003 | 2.40 | 2.90 | |
| OJAL | ||||
| 62 | 3600703011 | 2.86 | 3.46 | |
| Abrazadera de sujeción | ||||
| 63 | 1611302006 | 2.08 | 2.52 | |
| Ya no disponible, sin reemplazo | ||||
| 64 | 1617328002 | |||
| Ya no disponible, sin reemplazo | ||||
| 65 | 1617200017 | |||
| ABRAZADERA DE CABLE | ||||
| 66 | 1611091002 | 1.00 | 1.21 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 68 | 1610905001 | 13.13 | 15.89 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 69 | 1610900013 | 10.90 | 13.19 | |
| RODAMIENTO DE AGUJAS | ||||
| 70 | 1610910049 | 39.14 | 47.36 | |
| RODAMIENTO DE AGUJAS | ||||
| 72 | 1610910007 | 21.30 | 25.77 | |
| Ensamble de rodillos de aguja | ||||
| 73 | 1610913001 | 10.90 | 13.19 | |
| Anillo de bloqueo | ||||
| 74 | 2916660024 | 4.94 | 5.98 | |
| Anillo de bloqueo | ||||
| 75 | 2916660013 | 2.08 | 2.52 | |
| Anillo de bloqueo | ||||
| 77 | 2916660018 | 2.40 | 2.90 | |
| Arandela de bloqueo elastica DIN 127-B 5 | ||||
| 80 | 2916680006 | 1.00 | 1.21 | |
| Arandela de Resorte DIN 137-A4 | ||||
| 81 | 1600150006 | 6.73 | 8.14 | |
| Ya no disponible, sin reemplazo | ||||
| 82 | 2916680009 | |||
| Anillo O | ||||
| 83 | 1900210128 | 2.40 | 2.90 | |
| Anillo O | ||||
| 84 | 1900210160 | 5.81 | 7.03 | |
| Anillo O | ||||
| 85 | 1900210152 | 3.44 | 4.16 | |
| Anillo O | ||||
| 86 | 1900210110 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 87 | 1610210015 | |||
| Anillo O | ||||
| 88 | 3600210131 | 3.44 | 4.16 | |
| Ya no disponible, sin reemplazo | ||||
| 89 | 1900210126 | |||
| Tuerca hexagonal | ||||
| 90 | 2915061005 | 2.40 | 2.90 | |
| Tuerca hexagonal | ||||
| 91 | 2915061005 | 2.40 | 2.90 | |
| Deslizador | ||||
| 92 | 1610190000 | 1.00 | 1.21 | |
| Resorte de disco | ||||
| 94 | 1610550023 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 95 | 2910211011 | 1.00 | 1.21 | |
| Tornillo de cabeza cilíndrica | ||||
| 96 | 2910021118 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 98 | 1613412001 | 1.49 | 1.80 | |
| Tornillo de cabeza cilíndrica DIN 84-AM6x28-8.8 | ||||
| 99 | 2910021204 | 1.00 | 1.21 | |
| Tornillo de cabeza hexagonal | ||||
| 100 | 2910141199 | 3.44 | 4.16 | |
| Tornillo de cabeza hexagonal | ||||
| 101 | 2910141244 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 102 | 1614643000 | 1.00 | 1.21 | |
| Placa del fabricante GBH 2000 | ||||
| 104 | 1611110162 | 1.00 | 1.21 | |
| Placa de Referencia DOBLE AISLAMIENTO | ||||
| 105 | 1601110058 | 1.49 | 1.80 | |
| Cable de conexión | ||||
| 108 | 1614437008 | 2.40 | 2.90 | |
| Anillo de retención | ||||
| 110 | 2916601012 | 2.08 | 2.52 | |
| Placa de Referencia | ||||
| 112 | 1601110076 | 1.00 | 1.21 | |
| Tornillo de cabeza cilíndrica | ||||
| 113 | 2910011120 | 1.00 | 1.21 | |
| Destornillador Desplazado | ||||
| 650 | 1907950007 | 4.94 | 5.98 | |
| Tapa de Sellado Ø15xØ27,5x36 MM | ||||
| 652 | 1610508001 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 800 | 1617099000 | |||
| Ya no disponible, sin reemplazo | ||||
| 801 | 1617000013 | |||
| Ya no disponible, sin reemplazo | ||||
| 802 | 1617000014 | |||
| Ya no disponible, sin reemplazo | ||||
| 803 | 1617000015 | |||
| No hay información disponible, no se puede pedir | ||||
| 804 | 1617000020 | |||
| Ya no disponible, sin reemplazo | ||||
| 805 | 1617031004 | |||
| Ya no disponible, sin reemplazo | ||||
| 806 | 1617000025 | |||
| Ya no disponible, sin reemplazo | ||||
| 807 | 1617031009 | |||
| KIT DE SERVICIO 115V | ||||
| 808 | 1617014110 | 16.79 | 20.32 | |
