Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611209003 (UBH12/50)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

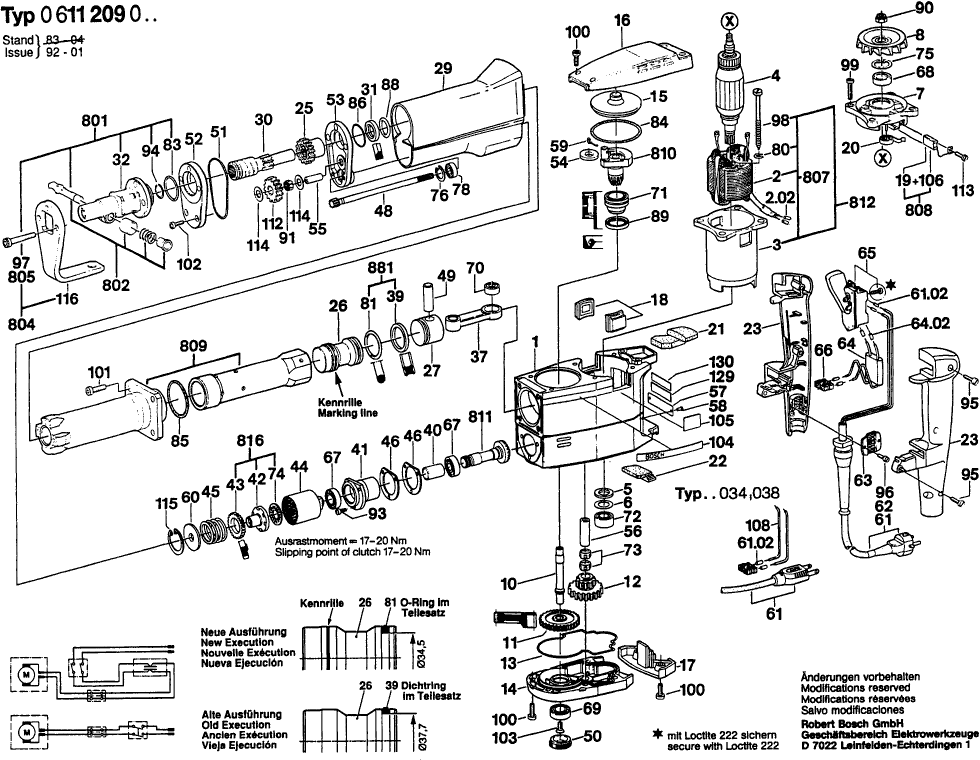

Dibujo técnico de los/las Bosch 0611209003 (UBH12/50)
Lista de las piezas de repuesto de Bosch 0611209003 (UBH12/50)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1615106036 | 396.32 | 479.55 | |
| Ya no disponible, sin reemplazo | ||||
| 2 | 1617031009 | |||
| Codo final | ||||
| 2/20 | 1900452012 | 1.49 | 1.80 | |
| Armadura 220-230V | ||||
| 4 | 1614011019 | 619.86 | 750.03 | |
| Disco de sellado | ||||
| 5 | 1610108012 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 6 | 1610102013 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 7 | 1615805060 | |||
| Ya no disponible, sin reemplazo | ||||
| 8 | 1616610047 | |||
| EJE DE TRANSMISIÓN | ||||
| 10 | 1613159007 | 39.14 | 47.36 | |
| Engranaje cilíndrico Z=45 | ||||
| 11 | 1616317029 | 71.68 | 86.73 | |
| Engranaje Cilíndrico Z=47/21 | ||||
| 12 | 1616328025 | 71.68 | 86.73 | |
| Marco de sellado | ||||
| 13 | 1611015023 | 6.73 | 8.14 | |
| Cubierta del engranaje | ||||
| 14 | 1615808050 | 58.03 | 70.22 | |
| CUBIERTA | ||||
| 15 | 1615500168 | 2.08 | 2.52 | |
| Carcasa del ventilador | ||||
| 16 | 1615500276 | 58.03 | 70.22 | |
| Cubierta del interruptor | ||||
| 17 | 1615500261 | 6.73 | 8.14 | |
| Tapa de sellado | ||||
| 18 | 1615500282 | 2.08 | 2.52 | |
| Ya no disponible, sin reemplazo | ||||
| 20 | 1614652000 | |||
| Ya no disponible, sin reemplazo | ||||
| 21 | 1612392001 | |||
| Ya no disponible, sin reemplazo | ||||
| 22 | 1612392000 | |||
| Manija TSC 55 | ||||
| 23 | 1615133025 | 23.90 | 28.92 | |
| Impulsor | ||||
| 25 | 1616490024 | 80.26 | 97.11 | |
| Golpeador | ||||
| 26 | 1618710058 | 43.12 | 52.18 | |
| Pistón del martillo | ||||
| 27 | 1618700047 | 27.81 | 33.65 | |
| Tubo protector | ||||
| 29 | 1615190006 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 30 | 1618598100 | |||
| Disco de parada | ||||
| 31 | 3606100101 | 11.37 | 13.76 | |
| Embrague de herramienta | ||||
| 32 | 1618597036 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 37 | 1612001029 | |||
| Anillo de sellado | ||||
| 39 | 1610280004 | 1.00 | 1.21 | |
| Espaciadores | ||||
| 40 | 1610400020 | 2.86 | 3.46 | |
| COJINETE | ||||
| 41 | 1615801022 | 43.12 | 52.18 | |
| Elemento de embrague SW22 | ||||
| 44 | 1616409005 | 88.83 | 107.48 | |
| Ya no disponible, sin reemplazo | ||||
| 45 | 1614619006 | |||
| Calce Ø40,2xØ60x0,3 MM | ||||
| 46 | 1610134004 | 4.18 | 5.06 | |
| Eje Dentado | ||||
| 48 | 1613060009 | 80.26 | 97.11 | |
| Pasador del pistón | ||||
| 49 | 1610300058 | 2.86 | 3.46 | |
| Tapón De Tornillo | ||||
| 50 | 1613465003 | 12.82 | 15.51 | |
| Ya no disponible, sin reemplazo | ||||
| 51 | 1610210048 | |||
| Caja de engranajes | ||||
| 52 | 1615806040 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 53 | 1615806042 | |||
| Disco de cobertura | ||||
| 54 | 1610113005 | 1.49 | 1.80 | |
| Perno de cojinete | ||||
| 55 | 1610300052 | 4.94 | 5.98 | |
| Perno de cojinete | ||||
| 56 | 1610300057 | 6.73 | 8.14 | |
| Placa de identificación | ||||
| 57 | 160111A3H3 | 2.40 | 2.90 | |
| Clavo Ranurado de Cabeza Redonda | ||||
| 58 | 2917721034 | 1.00 | 1.21 | |
| Pin de separación | ||||
| 59 | 1904681350 | 1.49 | 1.80 | |
| Disco de cobertura | ||||
| 60 | 1610101010 | 2.86 | 3.46 | |
| Cable de alimentación | ||||
| 61 | 1607000228 | 23.90 | 28.92 | |
| Codo final | ||||
| 61/02 | 1900452012 | 1.49 | 1.80 | |
| OJAL | ||||
| 62 | 3600703011 | 2.86 | 3.46 | |
| Abrazadera de sujeción | ||||
| 63 | 1611302006 | 2.08 | 2.52 | |
| Ya no disponible, sin reemplazo | ||||
| 64 | 1617328002 | |||
| Ya no disponible, sin reemplazo | ||||
| 65 | 1617200017 | |||
| ABRAZADERA DE CABLE | ||||
| 66 | 1611091002 | 1.00 | 1.21 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 67 | 1900905163 | 10.90 | 13.19 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 68 | 1610905001 | 13.13 | 15.89 | |
| Rodamiento de bolas en ranura 12x32x10 | ||||
| 69 | 1900900302 | 18.94 | 22.92 | |
| RODAMIENTO DE AGUJAS | ||||
| 70 | 1610910049 | 39.14 | 47.36 | |
| RODAMIENTO DE AGUJAS | ||||
| 71 | 1610910060 | 31.42 | 38.02 | |
| RODAMIENTO DE AGUJAS | ||||
| 72 | 1610910007 | 21.30 | 25.77 | |
| Ensamble de rodillos de aguja | ||||
| 73 | 1610913001 | 10.90 | 13.19 | |
| Corona de agujas axiales | ||||
| 74 | 1600920000 | 4.94 | 5.98 | |
| Anillo de bloqueo | ||||
| 75 | 2916660013 | 2.08 | 2.52 | |
| Anillo de bloqueo | ||||
| 76 | 2916660010 | 1.00 | 1.21 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 78 | 1900905159 | 27.81 | 33.65 | |
| Arandela de bloqueo elastica DIN 127-B 5 | ||||
| 80 | 2916680006 | 1.00 | 1.21 | |
| Arandela de Resorte DIN 137-A4 | ||||
| 81 | 1600150006 | 6.73 | 8.14 | |
| Ya no disponible, sin reemplazo | ||||
| 83 | 1900210136 | |||
| Anillo O | ||||
| 84 | 1900210160 | 5.81 | 7.03 | |
| Anillo O | ||||
| 85 | 1900210152 | 3.44 | 4.16 | |
| Anillo O | ||||
| 86 | 1900210130 | 3.44 | 4.16 | |
| Anillo O | ||||
| 88 | 1610210042 | 1.49 | 1.80 | |
| Anillo de sello del eje | ||||
| 89 | 2916740053 | 11.37 | 13.76 | |
| Tuerca hexagonal | ||||
| 90 | 2915061005 | 2.40 | 2.90 | |
| Ensamble de rodillos de aguja | ||||
| 91 | 1610913006 | 3.44 | 4.16 | |
| Tornillo de cabeza hexagonal | ||||
| 93 | 2910141122 | 2.08 | 2.52 | |
| Tornillo de cabeza hexagonal | ||||
| 93 | 2910141154 | 1.49 | 1.80 | |
| Anillo de retención | ||||
| 94 | 2916601012 | 2.08 | 2.52 | |
| Tornillo para Chapa DIN 7971-B 3,9x19 | ||||
| 95 | 2910211220 | 1.49 | 1.80 | |
| Tornillo de cabeza cilíndrica | ||||
| 96 | 2910021118 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 98 | 2910011179 | |||
| Tornillo de cabeza cilíndrica DIN 84-AM6x28-8.8 | ||||
| 99 | 2910021204 | 1.00 | 1.21 | |
| Tornillo de cabeza hexagonal | ||||
| 100 | 2910141199 | 3.44 | 4.16 | |
| Tornillo de cabeza hexagonal | ||||
| 101 | 2910141244 | 1.49 | 1.80 | |
| Tornillo de cabeza hexagonal | ||||
| 102 | 2910141158 | 1.00 | 1.21 | |
| Tornillo de cabeza avellanada M 8x16 DIN 7991-8.8 | ||||
| 103 | 2910540238 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 104 | 1611110162 | 1.00 | 1.21 | |
| Placa de Referencia DOBLE AISLAMIENTO | ||||
| 105 | 1601110058 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 112 | 1616317027 | |||
| Tornillo de cabeza cilíndrica | ||||
| 113 | 2910021120 | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 114 | 1600101641 | 3.44 | 4.16 | |
| Anillo de bloqueo | ||||
| 115 | 2916660020 | 1.49 | 1.80 | |
| Destornillador Desplazado | ||||
| 650/1 | 1907950007 | 4.94 | 5.98 | |
| Tapa protectora | ||||
| 650/2 | 2600508019 | 1.49 | 1.80 | |
| Caja de transporte | ||||
| 651 | 1615438107 | 1.00 | 1.21 | |
| Tapa protectora | ||||
| 652 | 2600508019 | 1.49 | 1.80 | |
| Mango auxiliar M10 | ||||
| 653 | 160202509Z | 14.94 | 18.08 | |
| Mango auxiliar M10 | ||||
| 653 | 16020250A1 | 13.13 | 15.89 | |
| Ya no disponible, sin reemplazo | ||||
| 801 | 1617000056 | |||
| Ya no disponible, sin reemplazo | ||||
| 802 | 1617000014 | |||
| Ya no disponible, sin reemplazo | ||||
| 803 | 1617000055 | |||
| Caja de Servicio | ||||
| 804 | 1617000080 | 1.00 | 1.21 | |
| Juego de piezas | ||||
| 805 | 1617000081 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 807 | 1617031009 | |||
| KIT DE SERVICIO 115V | ||||
| 808 | 1617014110 | 16.79 | 20.32 | |
| Ensamble de piezas de servicio | ||||
| 809 | 1617031014 | 352.50 | 426.52 | |
| Rueda dentada excéntrica Z=36 | ||||
| 810 | 1616110029 | 495.87 | 600.00 | |
| Engranaje Cónico | ||||
| 811 | 1616333016 | 80.26 | 97.11 | |
| Carcasa del polo 14,4-24V | ||||
| 812 | 1617000059 | 16.79 | 20.32 | |
| Juego de piezas | ||||
| 816 | 1617000091 | 98.18 | 118.80 | |
