Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600HB8100 ( UNIVERSALCHAIN35 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

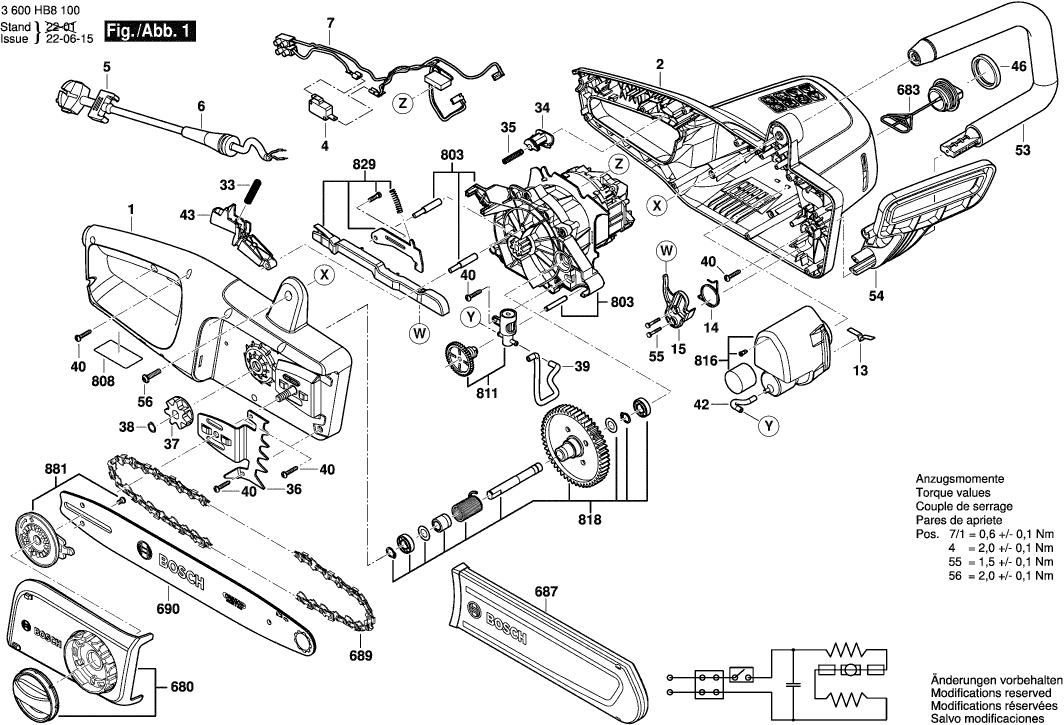

Dibujo técnico de los/las Bosch 3600HB8100 ( UNIVERSALCHAIN35 )
Lista de las piezas de repuesto de Bosch 3600HB8100 ( UNIVERSALCHAIN35 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 16058065RC | 13.11 | 15.86 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 160580669U | 11.88 | 14.37 | |
| Carcasa del motor | ||||
| 2 | 16051082HW | 18.19 | 22.01 | |
| Interruptor | ||||
| 4 | 160720035H | 5.83 | 7.05 | |
| Cable de alimentación | ||||
| 5 | 2604460183 | 6.54 | 7.91 | |
| OJAL | ||||
| 6 | 2609005766 | 2.24 | 2.71 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 7 | 2609004394 | 5.83 | 7.05 | |
| Muelle | ||||
| 13 | 2609001047 | 0.83 | 1.00 | |
| Resorte de torsión TSF 55 | ||||
| 14 | 2609006397 | 1.18 | 1.43 | |
| Palanca KA 65 | ||||
| 15 | 1600A015GN | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 33 | 2609001048 | 0.83 | 1.00 | |
| Interruptor de Seguridad | ||||
| 34 | 1600A015D0 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 35 | 160461202U | 0.83 | 1.00 | |
| Placa de montaje | ||||
| 36 | 1600A015D1 | 3.31 | 4.01 | |
| Piñón ISO 03-1 Z11 | ||||
| 37 | 1600A015D2 | 2.71 | 3.28 | |
| Anillo de bloqueo | ||||
| 38 | 2916650001 | 1.94 | 2.35 | |
| Manguera | ||||
| 39 | 2609001086 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 40 | 2603490023 | 0.83 | 1.00 | |
| Tubo | ||||
| 42 | 1600A015DE | 1.18 | 1.43 | |
| Segmento de Interruptor | ||||
| 43 | 1600A015DS | 1.70 | 2.06 | |
| Sello | ||||
| 46 | 1600A015DJ | 1.18 | 1.43 | |
| Manija TSC 55 | ||||
| 53 | 160513217Y | 4.70 | 5.69 | |
| Placa de Protección | ||||
| 54 | 1600A015CX | 7.58 | 9.17 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 55 | 1600A01N9H | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 56 | 2609110080 | 1.18 | 1.43 | |
| Perilla de ajuste | ||||
| 680 | 1600A028X6 | 12.10 | 14.64 | |
| No hay información disponible, no se puede pedir | ||||
| 681 | 1600A014E0 | |||
| Tapa RSV | ||||
| 683 | 1600A027C7 | 1.70 | 2.06 | |
| Tapa RSV | ||||
| 683 | 1600A01ZL0 | 1.60 | 1.94 | |
| Guardacadena | ||||
| 687 | 1600A01B1L | 4.10 | 4.96 | |
| Cadena de sierra | ||||
| 689 | 2609007364 | 20.42 | 24.71 | |
| Guía de 350 mm | ||||
| 690 | 1600A015H6 | 20.42 | 24.71 | |
| MOTOR | ||||
| 803 | 1607000DW1 | 40.61 | 49.14 | |
| Placa de identificación | ||||
| 808 | 160111A69M | 1.94 | 2.35 | |
| Bomba | ||||
| 811 | 1607000DW5 | 8.45 | 10.22 | |
| Contenedor KA 65 | ||||
| 816 | 1607000DW4 | 8.45 | 10.22 | |
| ACOPLAMIENTO | ||||
| 818 | 1607000DW2 | 20.42 | 24.71 | |
| Vínculo | ||||
| 829 | 1607000DW3 | 10.73 | 12.98 | |
| Verstelvoorziening | ||||
| 881 | 1607000F4C | 8.45 | 10.22 | |
