Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603A31200 ( UNIVERSALIMPACT650 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

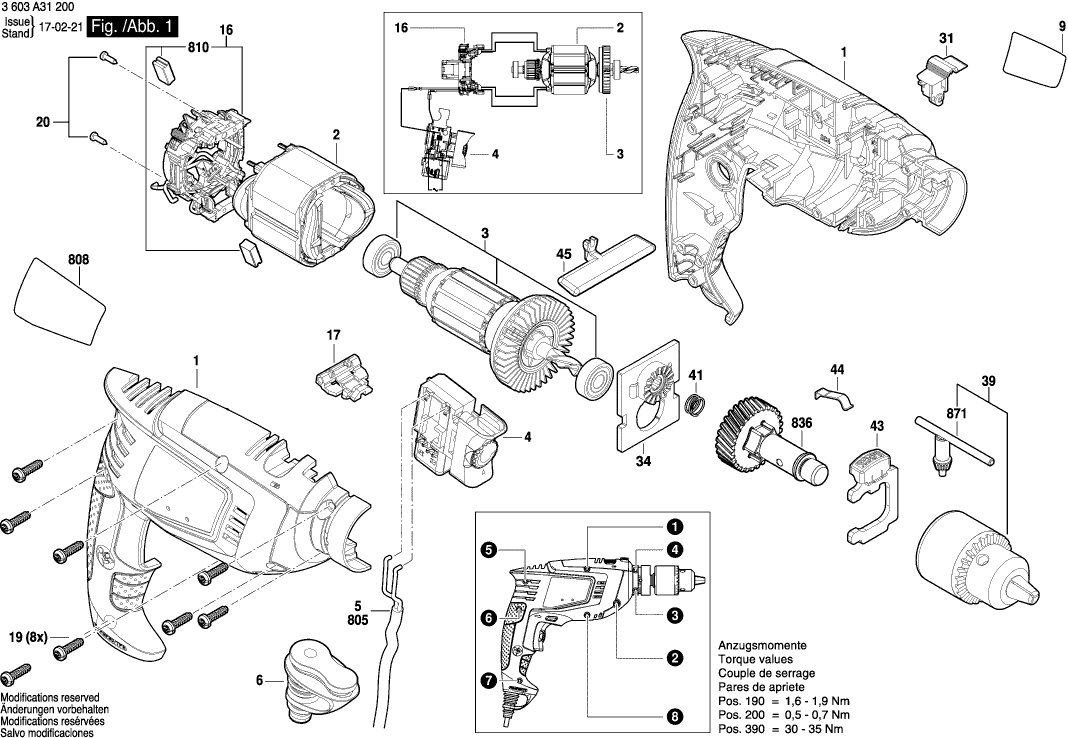

Dibujo técnico de los/las Bosch 3603A31200 ( UNIVERSALIMPACT650 )
Lista de las piezas de repuesto de Bosch 3603A31200 ( UNIVERSALIMPACT650 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 16051082C4 | 13.93 | 16.86 | |
| Campo 230V | ||||
| 2 | 2609005073 | 13.93 | 16.86 | |
| Armazón | ||||
| 3 | 2609007819 | 23.75 | 28.74 | |
| Interruptor | ||||
| 4 | 2609007834 | 12.41 | 15.02 | |
| OJAL | ||||
| 6 | 2609006376 | 0.83 | 1.00 | |
| Placa del fabricante UniversalImpact 650 | ||||
| 9 | 160111C1W0 | 1.94 | 2.35 | |
| PORTACEPILLO | ||||
| 16 | 1600A00B66 | 8.45 | 10.22 | |
| Elemento de giro | ||||
| 17 | 1600A004KK | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Tornillo auto roscante DIN 7981-ST2,2x9,5-C-H | ||||
| 20 | 2910611002 | 0.83 | 1.00 | |
| Interruptor de cambio | ||||
| 31 | 1600A00D25 | 1.94 | 2.35 | |
| Puente de cojinete | ||||
| 34 | 1600A004SA | 7.58 | 9.17 | |
| Mandril con llave | ||||
| 39 | 2609000990 | 18.19 | 22.01 | |
| Resorte de compresión | ||||
| 41 | 2604616006 | 1.18 | 1.43 | |
| BOTÓN | ||||
| 43 | 1600A00MW7 | 2.24 | 2.71 | |
| Resorte de Hoja | ||||
| 44 | 2609003176 | 0.83 | 1.00 | |
| Interruptor de cambio | ||||
| 45 | 1600A00DC0 | 1.18 | 1.43 | |
| Mango auxiliar M10 | ||||
| 654 | 160202508W | 9.53 | 11.53 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 655 | 2609005615 | 3.31 | 4.01 | |
| Cable de alimentación | ||||
| 805 | 1607000387 | 8.45 | 10.22 | |
| Placa de identificación | ||||
| 808 | 160111A4XF | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2609003994 | 6.54 | 7.91 | |
| Husillo de Taladro | ||||
| 836 | 1600A01214 | 18.19 | 22.01 | |
| Llave de mandril | ||||
| 871 | 2607950007 | 5.33 | 6.45 | |
