Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603A31100 ( UNIVERSALIMPACT800 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

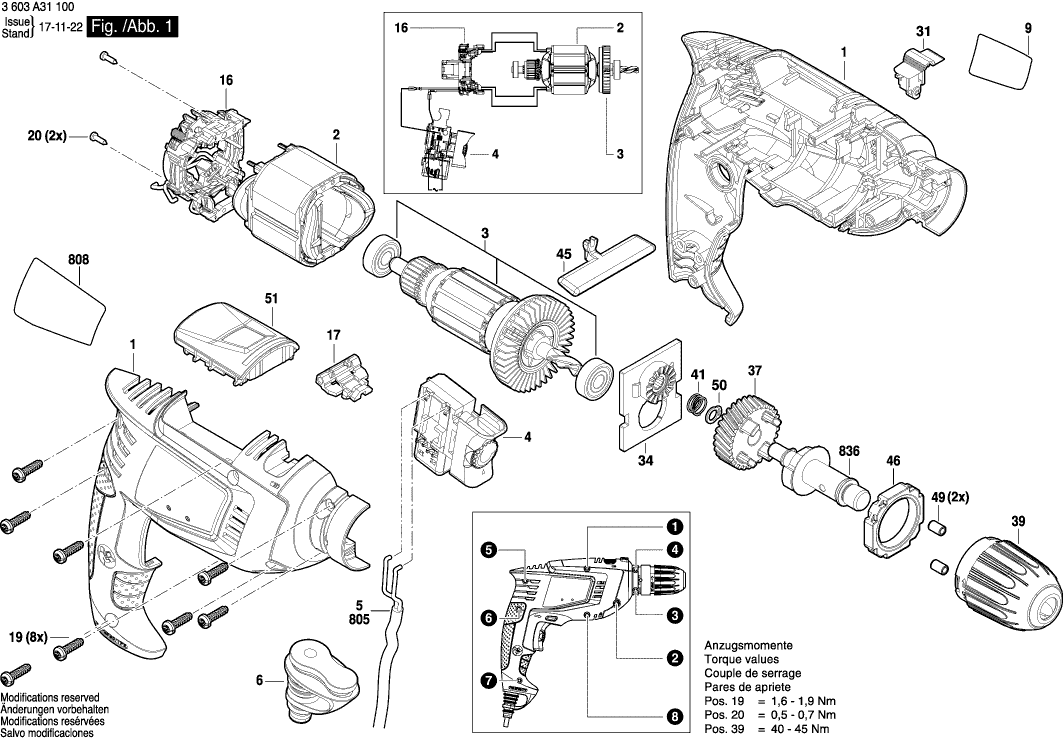

Dibujo técnico de los/las Bosch 3603A31100 ( UNIVERSALIMPACT800 )
Lista de las piezas de repuesto de Bosch 3603A31100 ( UNIVERSALIMPACT800 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 1600A0085E | 15.71 | 19.01 | |
| Campo 230V | ||||
| 2 | 2609003196 | 13.93 | 16.86 | |
| Armazón | ||||
| 3 | 2609007835 | 26.84 | 32.48 | |
| Interruptor | ||||
| 4 | 160720037E | 26.84 | 32.48 | |
| OJAL | ||||
| 6 | 2609006376 | 0.83 | 1.00 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C0PN | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C1ZC | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C1ZD | 1.94 | 2.35 | |
| PORTACEPILLO | ||||
| 16 | 1600A004KY | 8.45 | 10.22 | |
| Elemento de giro | ||||
| 17 | 1600A00Z5U | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Tornillo auto roscante DIN 7981-ST2,2x9,5-C-H | ||||
| 20 | 2910611002 | 0.83 | 1.00 | |
| Interruptor de cambio | ||||
| 31 | 1600A00D25 | 1.94 | 2.35 | |
| Puente de cojinete | ||||
| 34 | 1600A004SA | 7.58 | 9.17 | |
| ENGANCHE | ||||
| 37 | 160630000G | 8.45 | 10.22 | |
| Mandril sin llave | ||||
| 39 | 1600A02A90 | 17.13 | 20.73 | |
| Resorte de compresión | ||||
| 41 | 2609002581 | 0.83 | 1.00 | |
| Interruptor de cambio | ||||
| 45 | 1600A00DC0 | 1.18 | 1.43 | |
| Anillo de bloqueo | ||||
| 46 | 2609003189 | 3.31 | 4.01 | |
| Rodillo Cilíndrico | ||||
| 49 | 2609007046 | 0.83 | 1.00 | |
| Anillo de bloqueo | ||||
| 50 | 2916640005 | 0.83 | 1.00 | |
| Cubierta TURBO II | ||||
| 51 | 16055002AX | 1.70 | 2.06 | |
| Mango auxiliar M10 | ||||
| 654 | 160202508W | 9.53 | 11.53 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 655 | 2609005615 | 3.31 | 4.01 | |
| Cable de alimentación | ||||
| 805 | 1607000387 | 8.45 | 10.22 | |
| Placa de identificación | ||||
| 808 | 160111A3Y3 | 1.94 | 2.35 | |
| BARRA TOMMY | ||||
| 836 | 1600A011KA | 11.88 | 14.37 | |
