Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600H8A001 (UniversalRaker900)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

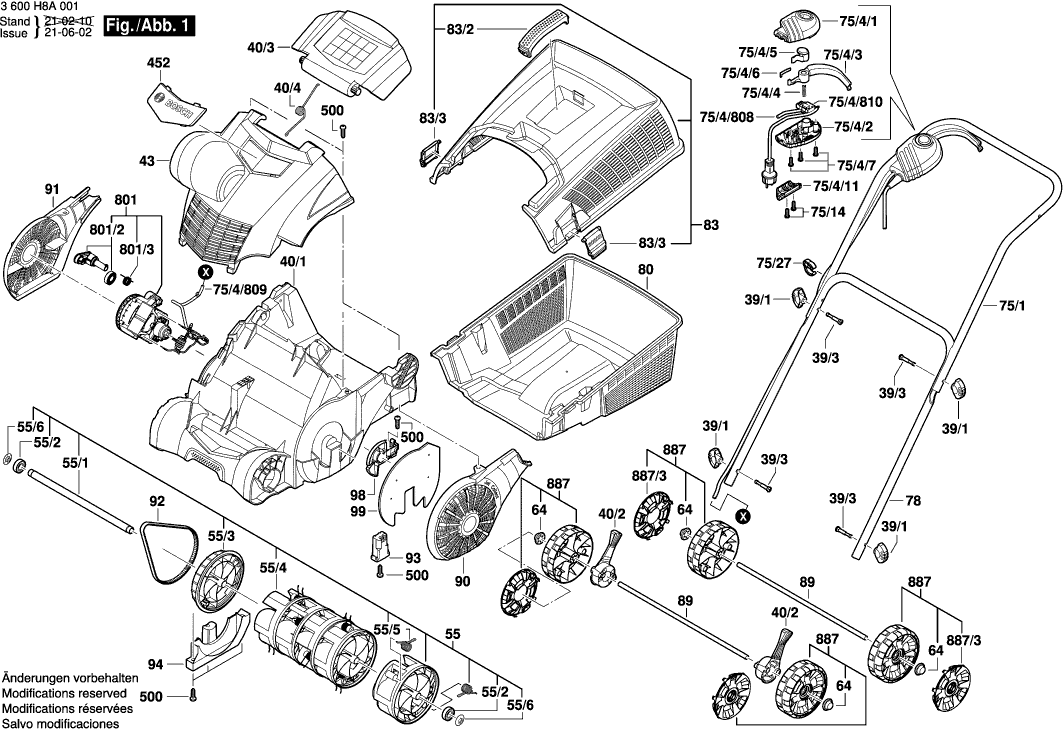

Dibujo técnico de los/las Bosch 3600H8A001 (UniversalRaker900)
Lista de las piezas de repuesto de Bosch 3600H8A001 (UniversalRaker900)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tuerca de mariposa | ||||
| 39/1 | F016F05692 | 1.00 | 1.21 | |
| Munón | ||||
| 39/3 | F016F05693 | 1.00 | 1.21 | |
| Chasis | ||||
| 40/1 | F016F05676 | 43.12 | 52.18 | |
| Palanca de posicionamiento | ||||
| 40/2 | F016F05694 | 1.49 | 1.80 | |
| Solapa De Protección | ||||
| 40/3 | F016F05695 | 4.18 | 5.06 | |
| Muelle | ||||
| 40/4 | F016F05696 | 1.00 | 1.21 | |
| Capó del motor | ||||
| 43 | F016F05677 | 11.37 | 13.76 | |
| Rastrillo | ||||
| 55 | F016F05738 | 27.81 | 33.65 | |
| Eje del rotor | ||||
| 55/1 | F016F05697 | 8.35 | 10.10 | |
| MANGUITO | ||||
| 55/2 | F016F05691 | 3.44 | 4.16 | |
| Polea | ||||
| 55/3 | F016F05698 | 4.94 | 5.98 | |
| Portador de resorte | ||||
| 55/4 | F016F05724 | 4.18 | 5.06 | |
| Muelle | ||||
| 55/5 | F016F05726 | 1.00 | 1.21 | |
| Escudo | ||||
| 55/6 | F016F05699 | 1.00 | 1.21 | |
| Capucha de trinquete | ||||
| 64 | F016F05700 | 1.00 | 1.21 | |
| Manija TSC 55 | ||||
| 75/1 | F016F05686 | 14.94 | 18.08 | |
| Tornillo autoperforante | ||||
| 75/14 | F016F05708 | 1.00 | 1.21 | |
| Clip de cable | ||||
| 75/27 | F016F05710 | 1.00 | 1.21 | |
| Caja de interruptor | ||||
| 75/4/1 | F016F05701 | 2.08 | 2.52 | |
| Soporte de parada | ||||
| 75/4/11 | F016F05709 | 1.00 | 1.21 | |
| Caja de interruptor | ||||
| 75/4/2 | F016F05702 | 2.08 | 2.52 | |
| Palanca de posicionamiento | ||||
| 75/4/3 | F016F05703 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 75/4/4 | F016F05704 | 1.00 | 1.21 | |
| Botón AGC 18 | ||||
| 75/4/5 | F016F05705 | 1.00 | 1.21 | |
| Resorte de Hoja | ||||
| 75/4/6 | F016F05706 | 1.00 | 1.21 | |
| Tornillo autoperforante | ||||
| 75/4/7 | F016F05708 | 1.00 | 1.21 | |
| Cable de alimentación | ||||
| 75/4/808 | F016F05718 | 4.94 | 5.98 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 75/4/809 | F016F05725 | 8.35 | 10.10 | |
| Interruptor de encendido y apagado | ||||
| 75/4/810 | F016F05717 | 13.13 | 15.89 | |
| Manija TSC 55 | ||||
| 78 | F016F05687 | 16.79 | 20.32 | |
| Canasta de recolección | ||||
| 80 | F016F05711 | 18.94 | 22.92 | |
| Parte superior del colector | ||||
| 83 | F016F05681 | 16.79 | 20.32 | |
| Manija TSC 55 | ||||
| 83/2 | F016F05683 | 1.00 | 1.21 | |
| Captura KS 60 E | ||||
| 83/3 | F016F05680 | 1.00 | 1.21 | |
| BARRA TOMMY | ||||
| 89 | F016F05712 | 3.44 | 4.16 | |
| rejilla ornamental | ||||
| 90 | F016F05678 | 4.18 | 5.06 | |
| rejilla ornamental | ||||
| 91 | F016F05679 | 4.94 | 5.98 | |
| Correa de transmisión | ||||
| 92 | F016F05713 | 9.67 | 11.70 | |
| Soporte de Rodamiento | ||||
| 93 | F016F05714 | 1.00 | 1.21 | |
| Soporte de Rodamiento | ||||
| 94 | F016F05715 | 2.08 | 2.52 | |
| Soporte de parada | ||||
| 98 | F016F05689 | 1.00 | 1.21 | |
| Filtro de aire | ||||
| 99 | F016F05688 | 1.49 | 1.80 | |
| Logotipo de la compañía | ||||
| 452 | F016F05674 | 1.00 | 1.21 | |
| Tornillo autoperforante | ||||
| 500 | F016F05708 | 1.00 | 1.21 | |
| Motor | ||||
| 801 | F016F05684 | 98.18 | 118.80 | |
| Brazo de tensión | ||||
| 801/2 | F016F05690 | 1.49 | 1.80 | |
| Muelle | ||||
| 801/3 | F016F05716 | 1.00 | 1.21 | |
| PIEZA POLAR | ||||
| 887 | F016F05721 | 3.44 | 4.16 | |
| CUBIERTA | ||||
| 887/3 | F016F05722 | 1.00 | 1.21 | |
