Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600HB9100 ( UNIVERSALROTAK550 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

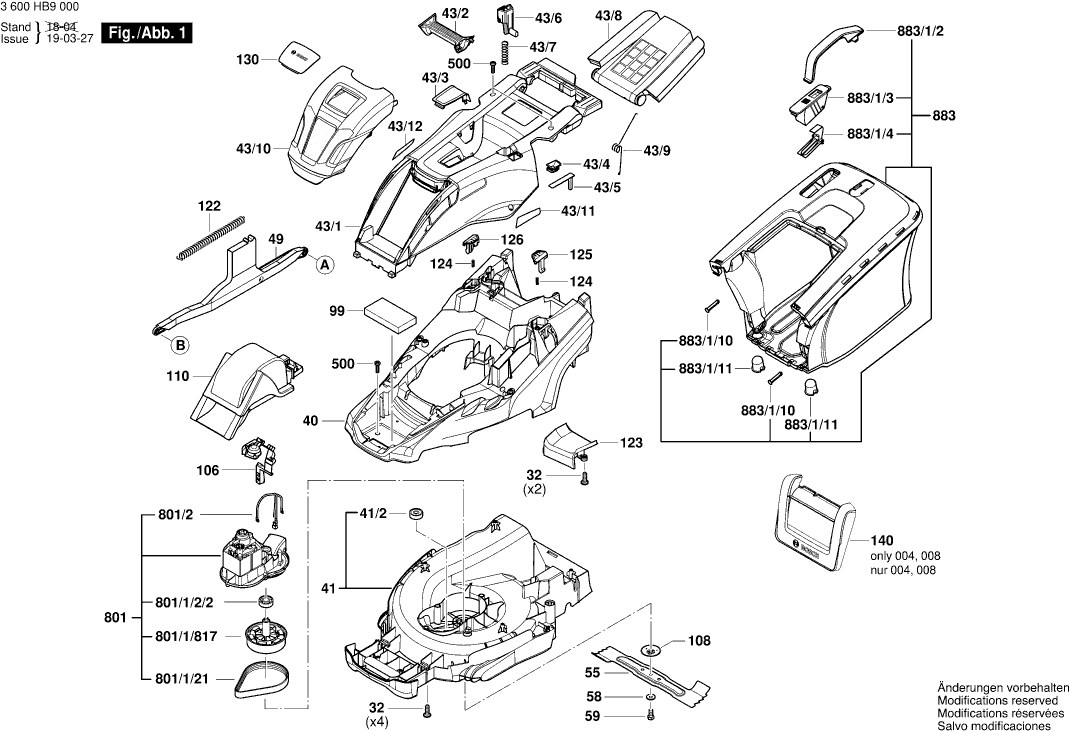

Dibujo técnico de los/las Bosch 3600HB9100 ( UNIVERSALROTAK550 )
Lista de las piezas de repuesto de Bosch 3600HB9100 ( UNIVERSALROTAK550 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo para chapa B4,8x107,5 MM | ||||
| 32 | F016L37433 | 0.83 | 1.00 | |
| Clip de cable | ||||
| 39/16 | F016L66895 | 0.83 | 1.00 | |
| Palanca de sujeción | ||||
| 39/801 | F016105363 | 3.31 | 4.01 | |
| Cubierta del cortacésped | ||||
| 40 | F016L90981 | 20.42 | 24.71 | |
| Caja del equipo 38 cm | ||||
| 41 | F016L90442 | 40.61 | 49.14 | |
| MANGUITO | ||||
| 41/2 | F016L67442 | 2.71 | 3.28 | |
| Capó del motor | ||||
| 43/1 | F016L90017 | 13.93 | 16.86 | |
| rejilla ornamental | ||||
| 43/10 | F016L90020 | 6.54 | 7.91 | |
| Placa autoadhesiva del logotipo l | ||||
| 43/11 | F016L90076 | 1.94 | 2.35 | |
| Placa autoadhesiva del logotipo r | ||||
| 43/12 | F016L90077 | 1.94 | 2.35 | |
| Manija TSC 55 | ||||
| 43/2 | F016L90018 | 1.18 | 1.43 | |
| Cubierta TURBO II | ||||
| 43/3 | F016L90081 | 0.83 | 1.00 | |
| Cubierta transparente | ||||
| 43/4 | F016L90432 | 1.18 | 1.43 | |
| Indicador | ||||
| 43/5 | F016L90434 | 0.83 | 1.00 | |
| Button | ||||
| 43/6 | 1600A02DY2 | 1.60 | 1.94 | |
| Muelle | ||||
| 43/7 | F016L91168 | 0.83 | 1.00 | |
| Solapa De Protección | ||||
| 43/8 | F016L90022 | 5.83 | 7.05 | |
| Resorte de bloqueo | ||||
| 43/9 | F016L66165 | 1.70 | 2.06 | |
| Parte de Enlace | ||||
| 49 | F016L90027 | 6.54 | 7.91 | |
| BARRA TOMMY | ||||
| 52/1 | F016L90005 | 4.10 | 4.96 | |
| Pieza De Enlace | ||||
| 52/2 | F016L90033 | 1.18 | 1.43 | |
| Pieza De Enlace | ||||
| 52/3 | F016L90037 | 1.18 | 1.43 | |
| Casquillo de bloqueo | ||||
| 52/4 | F016L68095 | 1.18 | 1.43 | |
| PIEZA POLAR | ||||
| 52/805 | F016105108 | 6.54 | 7.91 | |
| Cuchilla Cortadora | ||||
| 55 | F016L69571 | 20.42 | 24.71 | |
| Anillo de bloqueo | ||||
| 58 | F016L18181 | 1.70 | 2.06 | |
| Tornillo hexagonal | ||||
| 59 | F04N004003 | 0.83 | 1.00 | |
| BARRA TOMMY | ||||
| 61/1 | F016L90004 | 3.31 | 4.01 | |
| Pieza De Enlace | ||||
| 61/2 | F016L90032 | 1.18 | 1.43 | |
| Espaciador | ||||
| 61/3 | F016L90036 | 0.83 | 1.00 | |
| Casquillo de bloqueo | ||||
| 61/4 | F016L68095 | 1.18 | 1.43 | |
| PIEZA POLAR | ||||
| 61/805 | F016105110 | 5.83 | 7.05 | |
| Manija TSC 55 | ||||
| 75/1 | F016L90608 | 12.41 | 15.02 | |
| TORNILLO M4X35 | ||||
| 75/14 | F016L36542 | 1.94 | 2.35 | |
| Casquillo de bloqueo | ||||
| 75/15 | F016L68124 | 0.83 | 1.00 | |
| Unidad de cableado | ||||
| 75/3 | F016L90702 | 23.75 | 28.74 | |
| Ya no disponible, sin reemplazo | ||||
| 75/3/1 | F016L67217 | |||
| Bloque de Terminales | ||||
| 75/3/2 | F016L90781 | 10.73 | 12.98 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 75/3/3 | F016L90708 | 13.93 | 16.86 | |
| Kit de interruptor | ||||
| 75/3/804 | F016104162 | 10.73 | 12.98 | |
| Guía de cable | ||||
| 75/3/805 | F016104213 | 6.54 | 7.91 | |
| Soporte de Tuercas | ||||
| 75/802 | F016105314 | 1.70 | 2.06 | |
| No hay información disponible, no se puede pedir | ||||
| 75/804 | F016105287 | |||
| MANGUITO EXCÉNTRICO | ||||
| 75/805 | F016104361 | 3.31 | 4.01 | |
| Brazo del soporte | ||||
| 78/1 | F016L91163 | 1.18 | 1.43 | |
| Manija TSC 55 | ||||
| 78/2 | F016L90890 | 7.58 | 9.17 | |
| TORNILLO M4X35 | ||||
| 78/3 | F016L36542 | 1.94 | 2.35 | |
| Brazo del soporte | ||||
| 79/1 | F016L91164 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 79/2 | F016L90891 | |||
| TORNILLO M4X35 | ||||
| 79/3 | F016L36542 | 1.94 | 2.35 | |
| Pesas de equilibrio | ||||
| 99 | F016L69400 | 15.71 | 19.01 | |
| Guardacables | ||||
| 106 | F016L90419 | 3.31 | 4.01 | |
| Ya no disponible, sin reemplazo | ||||
| 108 | F016L67627 | |||
| Pared acústica | ||||
| 110 | F016L90089 | 5.83 | 7.05 | |
| Clip | ||||
| 121 | F016L91066 | 0.83 | 1.00 | |
| Muelle | ||||
| 122 | F016L59327 | 2.24 | 2.71 | |
| Inserto de plástico | ||||
| 123 | F016L90553 | 1.94 | 2.35 | |
| Muelle | ||||
| 124 | F016L90701 | 0.83 | 1.00 | |
| Botón | ||||
| 125 | F016L90197 | 1.70 | 2.06 | |
| Botón | ||||
| 126 | F016L90198 | 1.70 | 2.06 | |
| Revestimiento frontal P1 Gris oscuro | ||||
| 130 | F016L90872 | 5.33 | 6.45 | |
| Cubierta TURBO II | ||||
| 131 | F016L90163 | 1.94 | 2.35 | |
| Cubierta TURBO II | ||||
| 132 | F016L90167 | 2.24 | 2.71 | |
| Placa deflectora | ||||
| 140 | F016L90829 | 13.93 | 16.86 | |
| Casquillo de bloqueo | ||||
| 500 | F016L68124 | 0.83 | 1.00 | |
| Motor | ||||
| 801 | F016105105 | 101.94 | 123.35 | |
| MANGUITO | ||||
| 801/1/2/2 | F016L64594 | 2.24 | 2.71 | |
| Correa de transmisión | ||||
| 801/1/21 | F016L65351 | 9.53 | 11.53 | |
| EJE DE TRANSMISIÓN | ||||
| 801/1/817 | F016103758 | 11.88 | 14.37 | |
| Protector Térmico | ||||
| 801/2 | F016L90879 | 9.53 | 11.53 | |
| Cilindro del Pistón | ||||
| 883 | F016105377 | 49.56 | 59.97 | |
| PASADOR | ||||
| 883/1/10 | F016L91107 | 2.24 | 2.71 | |
| Caja de Enchufe | ||||
| 883/1/11 | F016L91108 | 2.24 | 2.71 | |
| Manija TSC 55 | ||||
| 883/1/2 | F016L90040 | 1.18 | 1.43 | |
| Cubierta TURBO II | ||||
| 883/1/3 | F016L90557 | 1.70 | 2.06 | |
| Placa de apoyo AGC 18 | ||||
| 883/1/4 | F016L90558 | 0.83 | 1.00 | |
