Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603CD1100 (UniversalVac15)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

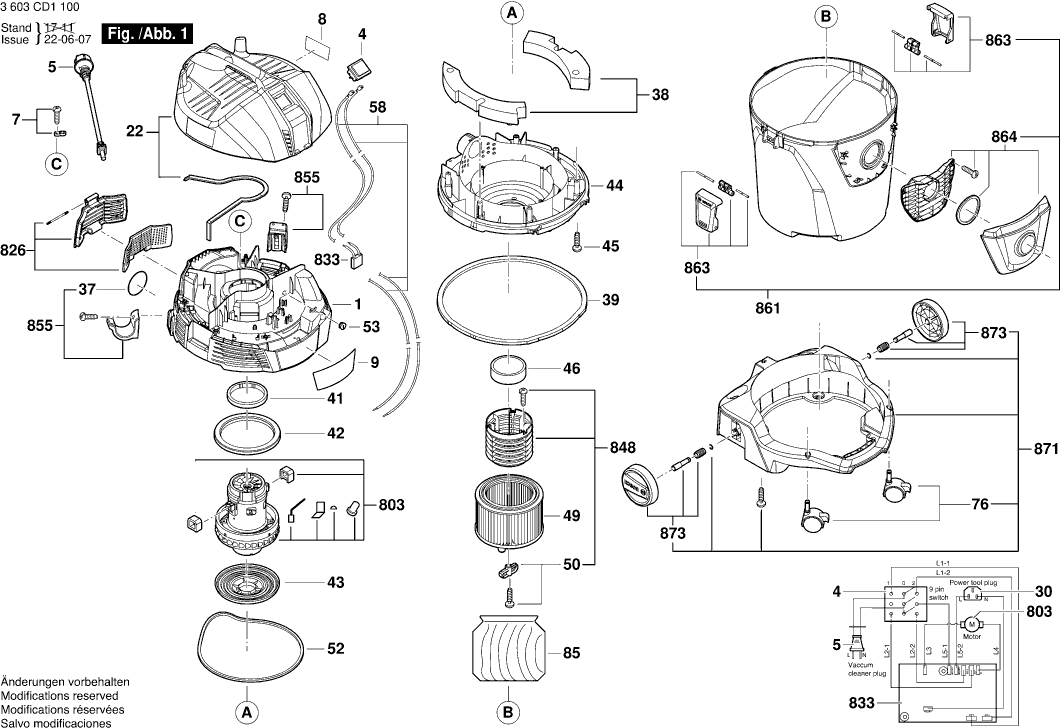

Dibujo técnico de los/las Bosch 3603CD1100 (UniversalVac15)
Lista de las piezas de repuesto de Bosch 3603CD1100 (UniversalVac15)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1619PB0825 | 16.79 | 20.32 | |
| Interruptor de encendido y apagado | ||||
| 4 | 1619PB0798 | 7.46 | 9.03 | |
| Cable de alimentación | ||||
| 5 | 1619PB0801 | 12.82 | 15.51 | |
| Soporte de parada | ||||
| 7 | 1619PB0808 | 1.00 | 1.21 | |
| Placa de identificación | ||||
| 8 | 1619PB0775 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619PB0789 | 2.40 | 2.90 | |
| Tapa de cobertura STM 1800 | ||||
| 22 | 1619PB0809 | 13.13 | 15.89 | |
| Banda de goma | ||||
| 37 | 1619PB0828 | 1.49 | 1.80 | |
| Esponja | ||||
| 38 | 1619PB0831 | 2.08 | 2.52 | |
| Sello | ||||
| 39 | 1619PB0837 | 2.86 | 3.46 | |
| Sello | ||||
| 41 | 1619PB0832 | 1.49 | 1.80 | |
| Sello | ||||
| 42 | 1619PB0833 | 2.86 | 3.46 | |
| Cubierta del motor | ||||
| 43 | 1619PB0834 | 4.18 | 5.06 | |
| Soporte de motor | ||||
| 44 | 1619PB0836 | 14.94 | 18.08 | |
| Tornillo de placa | ||||
| 45 | 1619PB0839 | 1.00 | 1.21 | |
| FLOTADOR | ||||
| 46 | 1619PB0840 | 1.00 | 1.21 | |
| Filtro de paso | ||||
| 49 | 1619PB0841 | 13.13 | 15.89 | |
| Elemento de Bloqueo | ||||
| 50 | 1619PB0844 | 1.00 | 1.21 | |
| Sello | ||||
| 52 | 1619PB0846 | 1.00 | 1.21 | |
| Sello | ||||
| 53 | 1619PB0847 | 1.00 | 1.21 | |
| CABLE CON ENCHUFE | ||||
| 58 | 1619PB0782 | 3.44 | 4.16 | |
| Rueda giratoria | ||||
| 76 | 1619PB0864 | 7.46 | 9.03 | |
| Manguera | ||||
| 81 | 1619PB0784 | 23.90 | 28.92 | |
| Brida de sujeción VN-HK 85 | ||||
| 82 | 1619PB0872 | 1.49 | 1.80 | |
| Filtro | ||||
| 85 | 1619PB1594 | 4.18 | 5.06 | |
| Adaptador | ||||
| 651 | 1619PB0871 | 2.86 | 3.46 | |
| Tubo de succión | ||||
| 652 | 1619PB0868 | 3.44 | 4.16 | |
| Tubo de succión | ||||
| 653 | 1619PB0869 | 13.13 | 15.89 | |
| Boquilla para Ranuras | ||||
| 654 | 1619PB0870 | 3.44 | 4.16 | |
| Boquilla de suelo | ||||
| 657 | 1619PB0873 | 16.79 | 20.32 | |
| CEPILLO | ||||
| 657/2 | 1619PB0875 | 4.18 | 5.06 | |
| Cepillo plano | ||||
| 657/3 | 1619PB0874 | 5.81 | 7.03 | |
| Boquilla de suelo | ||||
| 658 | 1619PB0787 | 14.94 | 18.08 | |
| Cepillo plano | ||||
| 658/2 | 1619PB0785 | 4.94 | 5.98 | |
| Boquilla de suelo | ||||
| 660 | 1619PB0788 | 2.08 | 2.52 | |
| BOLSA PARA POLVO | ||||
| 661 | 1619PB0876 | 4.94 | 5.98 | |
| MOTOR | ||||
| 803 | 1619PB0795 | 58.03 | 70.22 | |
| Cubierta TURBO II | ||||
| 826 | 1619PB0811 | 2.40 | 2.90 | |
| Condensador de supresión de interferencias | ||||
| 833 | 1619PB0819 | 4.94 | 5.98 | |
| Cesta de Succión | ||||
| 848 | 1619PB0842 | 4.18 | 5.06 | |
| Soporte para manguera | ||||
| 855 | 1619PB0827 | 3.44 | 4.16 | |
| Contenedor | ||||
| 861 | 1607000EM8 | 27.81 | 33.65 | |
| Captura KS 60 E | ||||
| 863 | 1619PB0854 | 4.94 | 5.98 | |
| Caja de Conexión | ||||
| 864 | 1607000EM5 | 4.94 | 5.98 | |
| Base de la Carcasa | ||||
| 871 | 1619PB0861 | 31.42 | 38.02 | |
| PIEZA POLAR | ||||
| 873 | 1619PB0863 | 7.46 | 9.03 | |
