Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611304003 (USH27)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

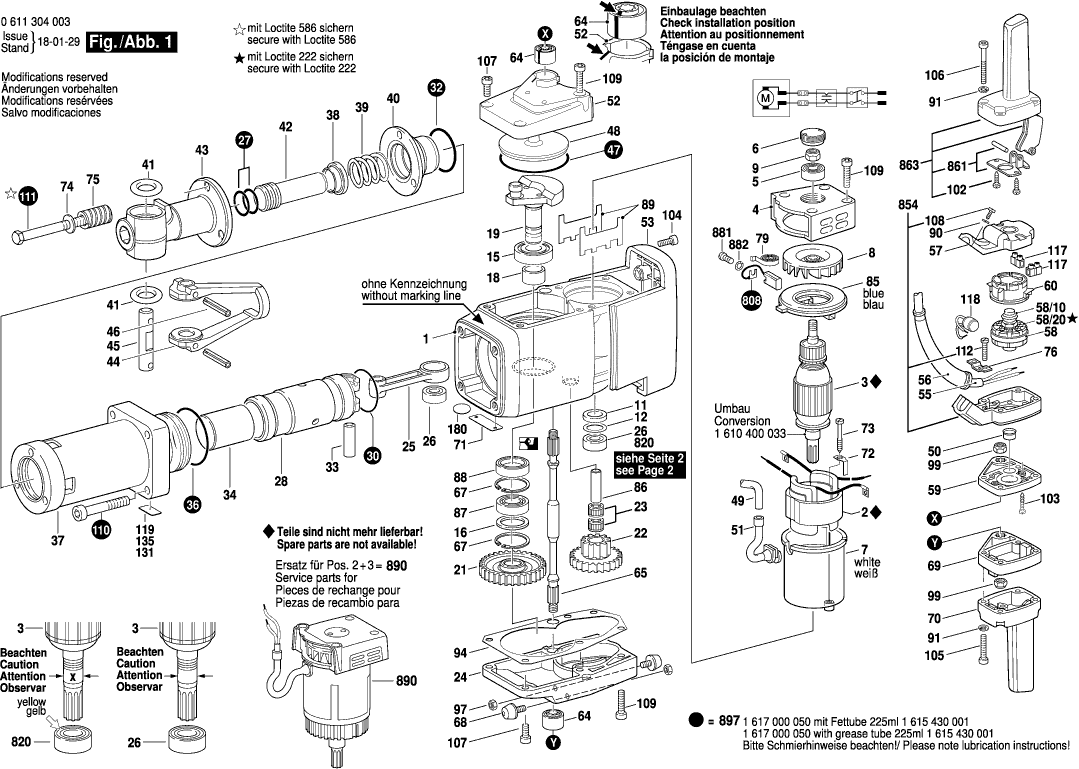

Dibujo técnico de los/las Bosch 0611304003 (USH27)
Lista de las piezas de repuesto de Bosch 0611304003 (USH27)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1617000851 | 847.77 | 1025.80 | |
| Campo 220-240V | ||||
| 2 | 1614220059 | 179.65 | 217.38 | |
| Ya no disponible, sin reemplazo | ||||
| 3 | 2610991398 | |||
| Cubierta del cojinete RTS 400 REQ | ||||
| 4 | 1615805068 | 91.33 | 110.51 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 5 | 1610900015 | 23.90 | 28.92 | |
| Tapón De Tornillo | ||||
| 6 | 1615500214 | 21.30 | 25.77 | |
| Caja aislante | ||||
| 7 | 1615108006 | 28.56 | 34.56 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 8 | 1616610056 | 11.94 | 14.45 | |
| Tuerca hexagonal | ||||
| 9 | 1613313000 | 2.86 | 3.46 | |
| Arandela de fieltro D 20/14 2mm | ||||
| 11 | 1610108013 | 2.08 | 2.52 | |
| Disco de soporte | ||||
| 12 | 1610102616 | 2.86 | 3.46 | |
| Rodamiento de Rodillos Cil. DIN 5412-62x30x16 | ||||
| 15 | 1610910012 | 124.07 | 150.12 | |
| Arandela de compensación | ||||
| 16 | 1610102010 | 2.52 | 3.05 | |
| Casquillo Espaciador | ||||
| 18 | 1610300034 | 33.33 | 40.33 | |
| Cortador de bordes | ||||
| 19 | 1616110027 | 199.59 | 241.50 | |
| Engranaje Cilíndrico | ||||
| 21 | 1616318009 | 155.51 | 188.17 | |
| Engranaje Cilíndrico | ||||
| 22 | 1616328036 | 219.55 | 265.66 | |
| Ensamble de rodillos de aguja | ||||
| 23 | 1610913005 | 8.35 | 10.10 | |
| Cubierta del engranaje | ||||
| 24 | 1615500323 | 141.37 | 171.06 | |
| VARILLA CONICA | ||||
| 25 | 1612001040 | 82.63 | 99.98 | |
| RODAMIENTO DE AGUJAS | ||||
| 26 | 1610910035 | 22.88 | 27.68 | |
| Anillo O | ||||
| 27 | 1610210033 | 2.18 | 2.64 | |
| Pistón del martillo | ||||
| 28 | 1618700043 | 383.36 | 463.87 | |
| Anillo de retención | ||||
| 30 | 1614601039 | 1.90 | 2.30 | |
| Anillo O | ||||
| 32 | 1900210156 | 7.32 | 8.86 | |
| Pasador del pistón | ||||
| 33 | 3613101500 | 6.53 | 7.90 | |
| Golpeador | ||||
| 34 | 1618710039 | 67.98 | 82.26 | |
| Anillo O | ||||
| 36 | 1900210166 | 4.58 | 5.54 | |
| Tubo de guía | ||||
| 37 | 1615806029 | 360.29 | 435.95 | |
| Casquillo de guía STM 1800 | ||||
| 38 | 1610220009 | 20.39 | 24.67 | |
| Resorte de compresión | ||||
| 39 | 1614619005 | 5.96 | 7.21 | |
| Brida Intermedia | ||||
| 40 | 1615700017 | 146.07 | 176.74 | |
| Anillo O | ||||
| 41 | 1610210008 | 5.81 | 7.03 | |
| Pasador de golpe | ||||
| 42 | 1613123003 | 126.98 | 153.65 | |
| Embrague de herramienta | ||||
| 43 | 1617000428 | 495.00 | 598.95 | |
| Soporte de retención | ||||
| 44 | 1618045026 | 197.62 | 239.12 | |
| Perno de bloqueo | ||||
| 45 | 1613103004 | 55.56 | 67.23 | |
| Pasador de apriete | ||||
| 46 | 2917760187 | 2.52 | 3.05 | |
| Anillo O | ||||
| 47 | 1900210172 | 9.67 | 11.70 | |
| Tapa de sellado | ||||
| 48 | 1610516007 | 11.94 | 14.45 | |
| Tubo de aislamiento | ||||
| 49 | 1610707000 | 1.24 | 1.50 | |
| Funda Protectora | ||||
| 50 | 3600421500 | 2.40 | 2.90 | |
| Guardacables | ||||
| 51 | 1610703019 | 4.12 | 4.99 | |
| Carcasa del ventilador | ||||
| 52 | 1615500324 | 67.98 | 82.26 | |
| Tapa de cobertura STM 1800 | ||||
| 53 | 1600A00C0N | 82.63 | 99.98 | |
| Cable de alimentación | ||||
| 55 | 1617000723 | 27.81 | 33.65 | |
| OJAL | ||||
| 56 | 1610703011 | 12.21 | 14.77 | |
| Cubierta del interruptor | ||||
| 57 | 1615500212 | 9.47 | 11.46 | |
| Interruptor | ||||
| 58 | 1617200108 | 61.93 | 74.94 | |
| Tapa protectora | ||||
| 58/10 | 1610591001 | 17.60 | 21.30 | |
| Platkopschroef | ||||
| 58/20 | 2910091118 | 1.00 | 1.21 | |
| Placa Intermedia | ||||
| 59 | 1615700041 | 102.63 | 124.18 | |
| Tapa de Aislamiento | ||||
| 60 | 1615500330 | 3.71 | 4.49 | |
| Barra de torsión de goma | ||||
| 64 | 1616334000 | 26.62 | 32.21 | |
| Eje Dentado | ||||
| 65 | 1613060005 | 58.03 | 70.22 | |
| Anillo de bloqueo | ||||
| 67 | 2916660023 | 4.94 | 5.98 | |
| Parachoques de goma | ||||
| 68 | 1613465001 | 5.81 | 7.03 | |
| Placa Intermedia | ||||
| 69 | 1615700042 | 114.26 | 138.25 | |
| Manija TSC 55 | ||||
| 70 | 1615132011 | 37.50 | 45.38 | |
| Placa de identificación | ||||
| 71 | 160111A3H3 | 2.40 | 2.90 | |
| Ángulo de retención TURBO II | ||||
| 72 | 1601331032 | 1.49 | 1.80 | |
| Tornillo para chapa BZ4,8x63 MM | ||||
| 73 | 1603435008 | 1.49 | 1.80 | |
| Resorte de disco | ||||
| 74 | 2916160009 | 3.04 | 3.68 | |
| Resorte de compresión | ||||
| 75 | 3614640501 | 8.48 | 10.26 | |
| Abrazadera de sujeción | ||||
| 76 | 1611302011 | 5.96 | 7.21 | |
| Muelle en espiral AGC 18 | ||||
| 79 | 1614652001 | 3.44 | 4.16 | |
| PORTACEPILLO | ||||
| 85 | 1614336002 | 25.28 | 30.59 | |
| Perno de cojinete | ||||
| 86 | 1610300033 | 18.94 | 22.92 | |
| Rodamiento de bolas en ranura 6205 DIN 625 | ||||
| 87 | 1900900307 | 28.56 | 34.56 | |
| Ya no disponible, sin reemplazo | ||||
| 88 | 1610283004 | |||
| Placa aislante | ||||
| 89 | 1611099004 | 1.00 | 1.21 | |
| Arandela de resorte | ||||
| 90 | 2916681005 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 91 | 2916690005 | |||
| Placa de sellado | ||||
| 94 | 1611015021 | 2.86 | 3.46 | |
| Tuerca hexagonal | ||||
| 97 | 2915011007 | 1.00 | 1.21 | |
| Tuerca hexagonal | ||||
| 99 | 3613313500 | 2.86 | 3.46 | |
| Tornillo de placa | ||||
| 102 | 2910211025 | 1.49 | 1.80 | |
| Tornillo de placa | ||||
| 103 | 2910211022 | 1.00 | 1.21 | |
| Tornillo de cabeza hexagonal | ||||
| 104 | 2910141201 | 2.40 | 2.90 | |
| Tornillo de cabeza hexagonal | ||||
| 105 | 2910141205 | 2.18 | 2.64 | |
| Tornillo de cabeza hexagonal | ||||
| 106 | 2910141215 | 3.04 | 3.68 | |
| Tornillo de cabeza hexagonal | ||||
| 107 | 2910141242 | 1.49 | 1.80 | |
| Tornillo para Chapa DIN 7971-B 3,9x19 | ||||
| 108 | 2910211220 | 1.49 | 1.80 | |
| Tornillo de cabeza hexagonal | ||||
| 109 | 2910141248 | 1.49 | 1.80 | |
| Tornillo de cabeza hexagonal | ||||
| 110 | 2910141356 | 2.40 | 2.90 | |
| Tornillo microencapsulado | ||||
| 111 | 2914550034 | 3.04 | 3.68 | |
| Tornillo de placa | ||||
| 112 | 2910211236 | 1.00 | 1.21 | |
| Plaatschroef | ||||
| 114 | 3603435503 | 1.73 | 2.09 | |
| Tira Terminal Enchufable | ||||
| 117 | 1901091110 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 118 | 1617328002 | |||
| Placa de Referencia PRECAUCIÓN | ||||
| 135 | 3611119512 | 2.87 | 3.47 | |
| Destornillador Desplazado | ||||
| 650 | 1907950006 | 3.71 | 4.49 | |
| Llave hexagonal de casquillo | ||||
| 650 | 2610364015 | 3.44 | 4.16 | |
| SPITSE BEITEL | ||||
| 700 | 1618660000 | 0.83 | 1.00 | |
| null | ||||
| 701 | 1618661000 | 0.83 | 1.00 | |
| null | ||||
| 702 | 1618662000 | 0.83 | 1.00 | |
| Ombouwset | ||||
| 800 | 1617000852 | 738.05 | 893.04 | |
| KIT DE SERVICIO 115V | ||||
| 808 | 1617014111 | 17.60 | 21.30 | |
| Rodamiento de agujas D25xD37x17 | ||||
| 820 | 1610910094 | 28.56 | 34.56 | |
| Caja de interruptor | ||||
| 854 | 1617000858 | 33.33 | 40.33 | |
| PLACA DE MONTAJE | ||||
| 861 | 1617000429 | 10.68 | 12.92 | |
| Juego de piezas | ||||
| 863 | 1617000A10 | 50.23 | 60.78 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 881 | 1613490005 | 2.40 | 2.90 | |
| Arandela de resorte | ||||
| 882 | 1610151007 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 890 | 1617000849 | |||
| GRASA | ||||
| 895 | 1615430007 | 75.38 | 91.21 | |
| Ya no disponible, sin reemplazo | ||||
| 897 | 1617000050 | |||
| Tubo de Grasa 45 ml | ||||
| 898 | 1615430001 | 22.88 | 27.68 | |
