Festool Ksc 60 Eb dibujos técnicos y piezas de repuesto

Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Festool 205714 (KSC60EB)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

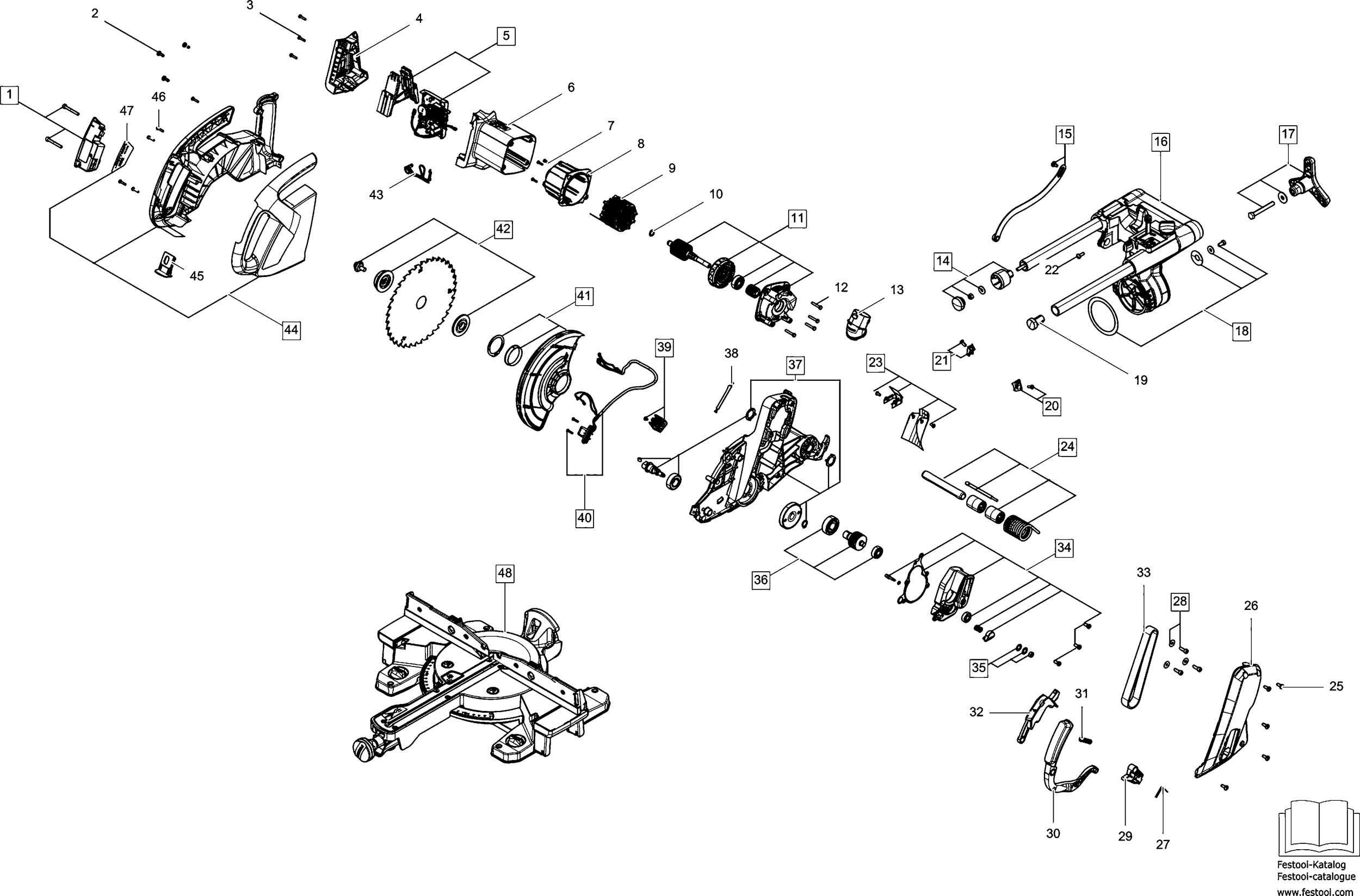

Dibujo técnico de los/las Festool 205714 (KSC60EB)

Lista de las piezas de repuesto de Festool 205714 (KSC60EB)

Pos.	Descripción	Precio con el IVA excluido	Precio con el IVA incluido
Los precios mostrados incluyen el IVA

Luz puntual KSC 60 ET-BG
1	10541982	79.74	96.49

Tornillo de cabeza ovalada M6x50 DIN 7985-4.8
2	10024093	1.51	1.83

Tornillo de lente 3,5 x 16 mm
3	400584	1.51	1.83

Tapa del motor KSC60
4	10521491	13.07	15.81

Electronic 230V
5	11101933	135.88	164.41

Carcasa del motor KSC60
6	10521502	19.48	23.57

Tornillo de cabeza ovalada 3,0 x 12 mm
7	219069	1.51	1.83

Soporte del Motor KSC 60
8	10286689	9.58	11.59

Paquete de campo SYMC 70 ET-BG
9	10854114	87.85	106.30

Arandela de bloqueo 10,5 x 15,8 x 0,3 mm
10	10383749	1.44	1.74

Inducido KSC 60 ET-BG
11	10541983	128.38	155.34

Tornillo de cabeza ovalada PT-4,0x25-KT15
12	228580	1.51	1.83

Pieza angular KS 60
13	10021956	5.98	7.24

Paro final
14	200264	27.10	32.79

Palanca KA 65
15	200262	37.51	45.39

Segmento de inclinación KSC 60
16	10364383	208.00	251.68

Pomo Estrella
17	200269	31.34	37.92

Placa de guía
18	200266	31.58	38.21

Tapón H03 Kiba DF700
19	10009921	2.38	2.88

Indicador DF 700
20	200270	25.53	30.89

Indicador DF 700
21	200272	25.53	30.89

Tornillo de cabeza ovalada M5x14-TAPTITE-T15
22	228686	1.51	1.83

Limpiar la KSC 60 ET-BG
23	10541984	25.65	31.04

MANGUITO ROSCADO
24	200263	44.41	53.74

Tornillo de cabeza ovalada M6x50 DIN 7985-4.8
25	10024093	1.51	1.83

Cubierta de correa KS 60 E
26	10010405	10.30	12.46

Resorte de Hoja
27	10028084	1.80	2.18

TORNILLO M4X35
28	200252	24.20	29.28

Trinco KS 60 E
29	10013088	2.30	2.78

Bloqueo KS 60 E
30	10010810	6.91	8.36

Resorte de compresión
31	10011792	2.30	2.78

BOTÓN DE PRESIÓN KSC 60 E
32	10495280	5.47	6.62

CORREA
33	10016305	34.97	42.31

Brida de cojinete HKC 55
34	200250	72.60	87.85

Resorte de disco KS 60 E
35	200251	23.96	28.99

Eje del engranaje KS 60 E
36	200246	96.92	117.27

Caja de engranajes ISC 240 ET-BG
37	200290	163.35	197.65

Resorte de tiro
38	10017764	1.73	2.09

Interruptor
39	200353	41.38	50.07

Arnés de cables KSC 60 ET-BG
40	10541985	43.56	52.71

CUBIERTA PROTECTORA
41	200244	34.49	41.73

Brida OS 400 EQ
42	200243	69.33	83.89

Rosca con placa de contacto KSC60
43	10368883	4.10	4.96

Conjunto de carcasa KSC 60 ET-BG
44	10570437	154.15	186.52

Ventana de bandera, vi TSF 55
45	10016301	9.29	11.24

Tornillo de lente 3,5 x 16 mm
46	400584	1.51	1.83

Placa de tipo KSC 60
47	10350794	2.66	3.22

Unidad de Base KS 60 Ensamblaje para envío
48	10723819	272.01	329.13

Unidad de ranura KS 60
49	10006962	4.25	5.14

Perilla rotativa D34 M6/8T azul
50	200336	12.28	14.86

Tapa de bloqueo
51	10014892	7.42	8.98

Buffer
52	10010559	2.66	3.22

VARILLA ROSCADA
53	200276	18.15	21.96

Cubierta KSC 60 ET-BG
54	10566074	20.09	24.31

Llave de Casquillo Hexagonal
55	439274	4.18	5.06

Cubierta TURBO II
56	200326	12.71	15.38

Guía de perno KS 60 E
57	200278	33.28	40.27

Escala graduada FSK 670
58	200350	12.87	15.57

Escala graduada FSK 670
59	200349	13.13	15.89

Tapa KSC 60 ET-BG
60	10566072	12.34	14.93

Carro
61	200275	126.69	153.29

Bloqueo KS 60 E
62	200274	18.39	22.25

Manija rotatoria
63	200306	24.81	30.02

Inserto de mesa CS 70 ET-BG
64	200304	21.42	25.92

Tornillo cabeza ovalada M4x10 DIN 7985
65	228733	1.51	1.83

MANGUITO ROSCADO
66	200305	12.87	15.57

Indicador DF 700
67	200328	11.02	13.33

Placa de sujeción CS 50 EB
68	200329	11.22	13.58

Perno de Retención
69	200307	20.81	25.18

Perilla rotativa D34 M6/8T azul
70	200330	11.95	14.46

PIE DE GOMA
71	200331	13.07	15.81

Mesa de extensión KS 60 E
72	200333	46.71	56.52

Abrazadera KS 60
73	10017636	11.88	14.37

Manija TSC 55
74	200332	11.02	13.33

PIE DE GOMA
75	200331	13.07	15.81

Abrazadera KS 60
76	10017636	11.88	14.37

Manija TSC 55
77	200337	9.29	11.24

PIE DE GOMA
78	200331	13.07	15.81

Mesa de extensión KS 60 E
79	200333	46.71	56.52

Perilla rotativa D34 M6/8T azul
80	200330	11.95	14.46

Pie de soporte WA-ISC 240
81	200308	11.29	13.66

Tope límite DF500
82	200292	62.32	75.41

Tornillo de cabeza ovalada M6x50 DIN 7985-4.8
83	10015245	3.02	3.65

Tope límite DF500
84	200291	70.06	84.77

Tope límite DF500
85	200293	60.86	73.64
