Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Festool 490174 ( OF1010EBQ230V )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

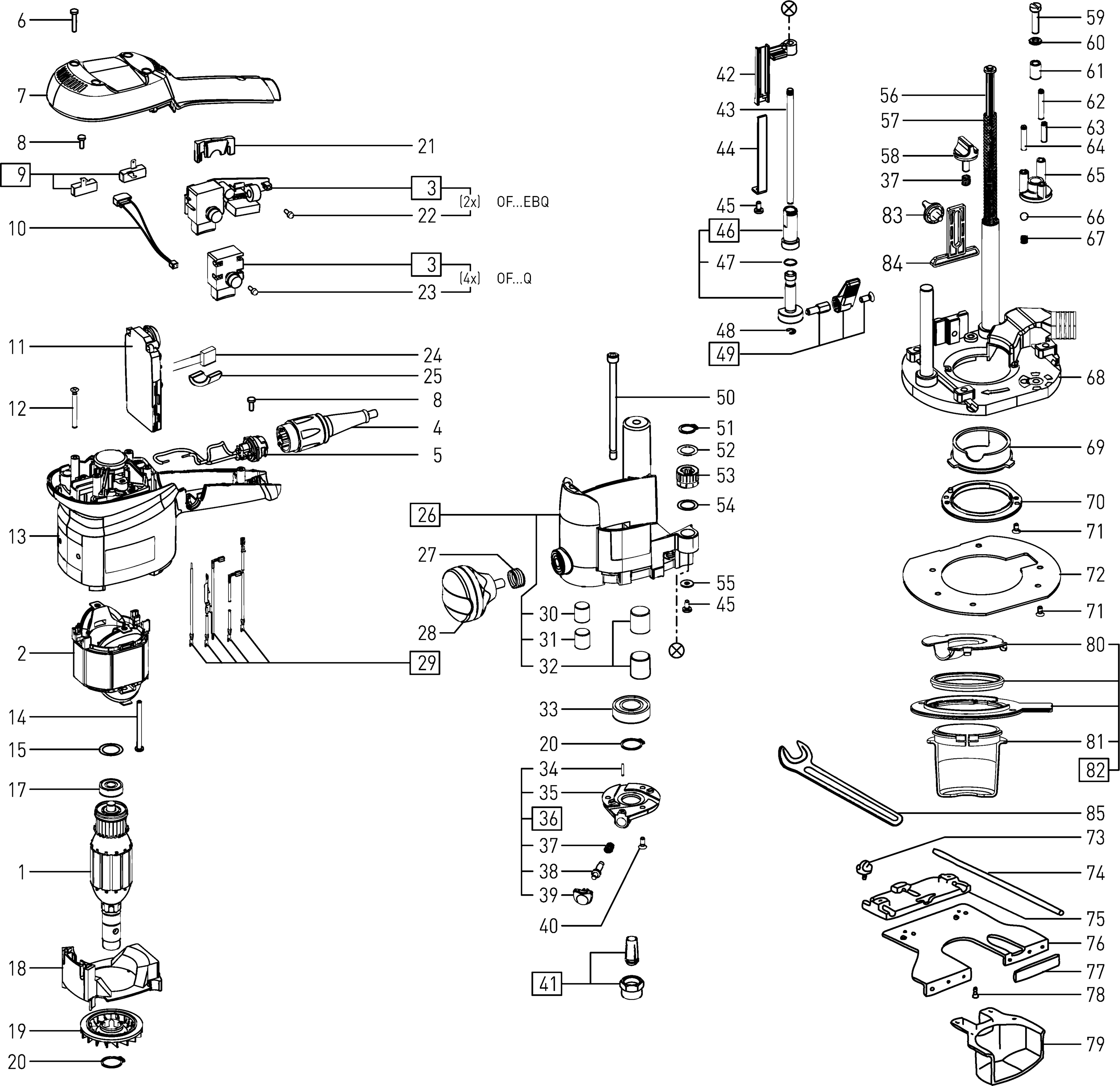

Dibujo técnico de los/las Festool 490174 ( OF1010EBQ230V )
Lista de las piezas de repuesto de Festool 490174 ( OF1010EBQ230V )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Inducido 230 V | ||||
| 1 | 492040 | 135.88 | 164.41 | |
| Imán de campo 230 V | ||||
| 2 | 491885 | 55.30 | 66.91 | |
| Módulo de interruptor | ||||
| 3 | 490136 | 27.35 | 33.09 | |
| plug it-kabel H05 RN-F-4 | ||||
| 4 | 203914 | 25.62 | 31.00 | |
| Caja de enchufe 120-230v | ||||
| 5 | 489926 | 8.26 | 9.99 | |
| Tornillo de lente 3,5 x 16 mm | ||||
| 6 | 400584 | 1.39 | 1.68 | |
| Cubierta de la carcasa | ||||
| 7 | 463090 | 7.39 | 8.94 | |
| Tornillo con cabeza ovalada 3,5 x 10 mm | ||||
| 8 | 219031 | 1.39 | 1.68 | |
| Soporte para el cepillo (par) 230v | ||||
| 9 | 488579 | 10.56 | 12.78 | |
| Bobina del Tacómetro | ||||
| 10 | 457920 | 7.46 | 9.03 | |
| Electrónica 230-240v | ||||
| 11 | 490144 | 99.10 | 119.91 | |
| Tornillo de cabeza avellanada M4 x 40 | ||||
| 12 | 400866 | 1.39 | 1.68 | |
| Marco del motor AG 125-14 DE | ||||
| 13 | 463087 | 22.02 | 26.64 | |
| Tornillo de cabeza ovalada PT-4,0x50-KT15 | ||||
| 14 | 228707 | 1.39 | 1.68 | |
| ARANDELA 14x21,8x0,3 L+MN 1100 | ||||
| 15 | 203777 | 1.39 | 1.68 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 17 | 401524 | 5.09 | 6.16 | |
| Disco guía de aire HK 85 | ||||
| 18 | 434430 | 2.11 | 2.55 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 19 | 440171 | 2.11 | 2.55 | |
| Anillo de bloqueo | ||||
| 20 | 401191 | 1.39 | 1.68 | |
| Puente AP-KA 65 | ||||
| 21 | 463095 | 1.39 | 1.68 | |
| Tornillo de cabeza ovalada M3 x 6,5 | ||||
| 22 | 228718 | 1.39 | 1.68 | |
| Tornillo Cilíndrico M3 X 6,5 | ||||
| 23 | 400605 | 1.39 | 1.68 | |
| CONDENSADOR | ||||
| 24 | 492778 | 18.15 | 21.96 | |
| CORREA | ||||
| 25 | 434716 | 1.39 | 1.68 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 26 | 490564 | 84.82 | 102.63 | |
| Resorte de compresión | ||||
| 27 | 440729 | 1.39 | 1.68 | |
| Manija TSC 55 | ||||
| 28 | 487554 | 5.15 | 6.23 | |
| Surtido de hilos | ||||
| 29 | 491194 | 30.01 | 36.31 | |
| Arandela | ||||
| 30 | 436301 | 2.45 | 2.96 | |
| Casquillo Du 12x14x12 GGB 1212 DP4 | ||||
| 31 | 210031 | 1.39 | 1.68 | |
| Casquillo LEX 3 | ||||
| 32 | 400994 | 1.39 | 1.68 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 33 | 462795 | 9.64 | 11.66 | |
| MANGUITO ROSCADO | ||||
| 34 | 200747 | 1.39 | 1.68 | |
| CUBIERTA | ||||
| 35 | 473550 | 6.79 | 8.22 | |
| CUBIERTA | ||||
| 36 | 494788 | 13.67 | 16.54 | |
| Resorte de compresión | ||||
| 37 | 444754 | 1.39 | 1.68 | |
| Tornillo | ||||
| 38 | 436305 | 9.17 | 11.10 | |
| Tapa | ||||
| 39 | 450206 | 1.39 | 1.68 | |
| Tornillo avellanado M4 x 10 | ||||
| 40 | 228581 | 1.39 | 1.68 | |
| SPANNZANGE SZ-D 8/OF 900/1000 | ||||
| 41 | 488755 | 56.51 | 68.38 | |
| SPANNZANGE SZ-D 6,35/OF 900/100 | ||||
| 41 | 488761 | 56.51 | 68.38 | |
| Indicador DF 700 | ||||
| 42 | 492173 | 16.02 | 19.38 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 43 | 450677 | 3.24 | 3.92 | |
| Tope límite DF500 | ||||
| 44 | 450678 | 6.34 | 7.67 | |
| Tornillo de cabeza ovalada M4x8-TAPTITE-T15 | ||||
| 45 | 228570 | 1.39 | 1.68 | |
| Ajuste fino | ||||
| 46 | 490143 | 22.02 | 26.64 | |
| Ya no disponible, sin reemplazo | ||||
| 47 | 200926 | |||
| Disco | ||||
| 48 | 400106 | 1.39 | 1.68 | |
| Palanca KA 65 | ||||
| 49 | 490429 | 18.13 | 21.94 | |
| TORNILLO M4X35 | ||||
| 50 | 400492 | 5.88 | 7.11 | |
| Anillo de bloqueo | ||||
| 51 | 216770 | 1.39 | 1.68 | |
| ARANDELA DE AJUSTE 13 X 19 X 0,5 MM | ||||
| 52 | 228503 | 1.39 | 1.68 | |
| Rueda de ajuste KS 60 | ||||
| 53 | 457351 | 3.30 | 3.99 | |
| Disco de alivio 13,2 x 18,8 x 0,2 mm | ||||
| 54 | 436828 | 1.39 | 1.68 | |
| Disco | ||||
| 55 | 403100 | 1.39 | 1.68 | |
| Tornillo | ||||
| 56 | 455791 | 1.39 | 1.68 | |
| Resorte de compresión | ||||
| 57 | 436377 | 1.51 | 1.83 | |
| Perilla rotativa D34 M6/8T azul | ||||
| 58 | 444633 | 2.04 | 2.47 | |
| Tornillo de cabeza cilíndrica DIN 912-M6x25-10.9 | ||||
| 59 | 400859 | 1.39 | 1.68 | |
| Disco DIN 125-B-6,4-140 HV | ||||
| 60 | 200578 | 1.39 | 1.68 | |
| Casquillo LEX 3 | ||||
| 61 | 436300 | 1.78 | 2.15 | |
| Perno roscado M5 X 30 | ||||
| 62 | 451537 | 1.39 | 1.68 | |
| Perno roscado M5 X 20 | ||||
| 63 | 451535 | 1.39 | 1.68 | |
| Perno roscado M5 X 25 | ||||
| 64 | 451536 | 1.39 | 1.68 | |
| Tope límite DF500 | ||||
| 65 | 436520 | 13.43 | 16.25 | |
| Pelota | ||||
| 66 | 783305 | 1.39 | 1.68 | |
| Resorte de compresión | ||||
| 67 | 436528 | 1.39 | 1.68 | |
| Placa CS 50 EB | ||||
| 68 | 488577 | 77.32 | 93.56 | |
| Tapa | ||||
| 69 | 450507 | 1.94 | 2.35 | |
| Casquillo LEX 3 | ||||
| 70 | 10364663 | 1.58 | 1.91 | |
| Tornillo avellanado M4 x 8 | ||||
| 71 | 228737 | 1.39 | 1.68 | |
| TIRA | ||||
| 72 | 436477 | 14.16 | 17.13 | |
| Perilla rotativa D34 M6/8T azul | ||||
| 73 | 436195 | 1.58 | 1.91 | |
| Guía redonda | ||||
| 74 | 451754 | 6.60 | 7.99 | |
| GUIA | ||||
| 75 | 483449 | 5.74 | 6.95 | |
| Tope límite DF500 | ||||
| 76 | 10035623 | 18.72 | 22.65 | |
| Pieza de apoyo | ||||
| 77 | 437478 | 1.39 | 1.68 | |
| Tornillo avellanado 4,0 x 10 mm | ||||
| 78 | 219102 | 1.39 | 1.68 | |
| Campana de extracción | ||||
| 79 | 437307 | 7.06 | 8.54 | |
| Cubierta TURBO II | ||||
| 80 | 466885 | 1.78 | 2.15 | |
| Tapa | ||||
| 81 | 467468 | 1.92 | 2.32 | |
| SPAANDEROPVANG KSF-OF 1010 | ||||
| 82 | 493180 | 24.26 | 29.35 | |
| Perilla rotativa D34 M6/8T azul | ||||
| 83 | 436195 | 1.58 | 1.91 | |
| Pata de apoyo | ||||
| 84 | 438608 | 2.57 | 3.11 | |
| Llave de boca fija Sw 19 | ||||
| 85 | 772049 | 8.78 | 10.62 | |
