Festool Of 2200 Eb 230-240V dibujos técnicos y piezas de repuesto

Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Festool 496069 (OF2200EB230-240V)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

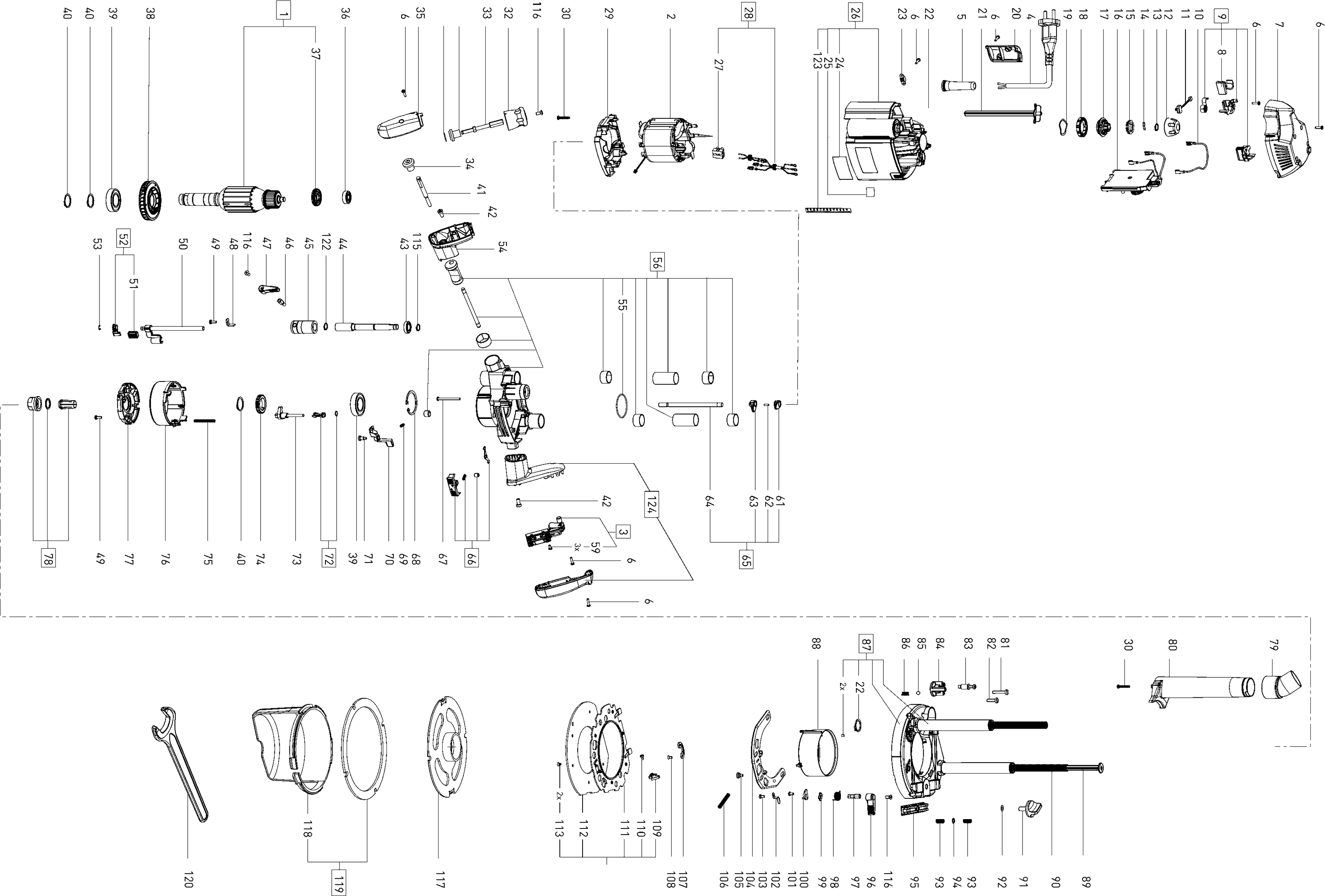

Dibujo técnico de los/las Festool 496069 (OF2200EB230-240V)

Lista de las piezas de repuesto de Festool 496069 (OF2200EB230-240V)

Pos.	Descripción	Precio con el IVA excluido	Precio con el IVA incluido
Los precios mostrados incluyen el IVA

Armazón
1	496076	230.38	278.76

Imán de campo 230 V
2	495220	178.11	215.51

Interruptor
3	495038	26.98	32.65

CABLE CON CONECTOR SYS-PH EU ET-BG
4	471930	24.32	29.43

Funda de cable
5	470571	2.09	2.53

Tornillo de lente 3,5 x 14 mm
6	400468	1.51	1.83

Cubierta de la carcasa
7	470321	9.00	10.89

Kohle-a (par)
8	722092	28.31	34.26

Portaescobillas (par)
9	722091	44.29	53.59

Cable flexible KL
10	471929	1.51	1.83

Bobina del Tacómetro
11	457920	8.14	9.85

Parte superior del Mango
12	471476	3.31	4.01

Anillo de bloqueo
13	200619	1.51	1.83

Resorte de Hoja
14	457753	1.51	1.83

Anillo de soporte
15	474251	1.51	1.83

Electrónica 230-240v
16	494348	97.65	118.16

Manija rotatoria
17	470599	1.94	2.35

Rueda de ajuste
18	470601	4.97	6.01

Disco de alivio 28 x 34,5 x 0,3 mm
19	400988	1.51	1.83

CUBIERTA
20	470322	1.66	2.01

Sostenedor de primavera
21	473469	1.51	1.83

Anillo de bloqueo
22	400951	1.94	2.35

Abrazadera de cable RTK-S
23	431899	1.51	1.83

Placa de velocidad
24	471141	2.09	2.53

Placa de tipo HK 85 EB 230V
25	471142	2.09	2.53

Marco del motor AG 125-14 DE
26	495041	43.92	53.14

Bloque de Terminal
27	470807	2.88	3.48

Arnés de cables DUO 110
28	494350	33.52	40.56

Disco guía de aire HK 85
29	470594	5.40	6.53

Tornillo de cabeza ovalada 3,5 x 25 mm
30	228725	1.51	1.83

Manija rotatoria
32	471179	6.77	8.19

EJE DE TRANSMISIÓN
33	470501	11.88	14.37

Engranaje cónico
34	470342	12.94	15.66

Cubierta del mango CT 26/36 ET-BG
35	470575	4.18	5.06

RODAMIENTO DE BOLAS OSC 18
36	400932	9.65	11.68

Anillo magnético
37	477255	6.48	7.84

Ventilador Sunon PMD2412PMB1-A
38	470593	14.04	16.99

RODAMIENTO DE BOLAS OSC 18
39	400908	15.49	18.74

Anillo de bloqueo
40	400636	1.51	1.83

Tornillo de Presión
41	470502	14.40	17.42

TORNILLO M4X35
42	465131	1.51	1.83

RODAMIENTO DE BOLAS OSC 18
43	400962	8.35	10.10

VARILLA ROSCADA
44	477056	21.42	25.92

Casquillo de Tornillo 6,35 Ø
45	477055	30.13	36.46

Tornillo
46	474450	4.75	5.75

Palanca KA 65
47	457074	1.51	1.83

Soporte de Parada
48	470505	1.51	1.83

Tornillo de cabeza ovalada DIN 7985-M4x12-4.8
49	400050	1.51	1.83

Tope de profundidad TSF 55 EBQ
50	471674	12.83	15.52

Tapa
51	471673	1.51	1.83

Leva LEX 3 125/3
52	495214	38.12	46.13

Anillo de media luna
53	400948	1.51	1.83

Parte del mango
54	470574	3.38	4.09

Anillo O
55	400905	1.51	1.83

Cubierta del cojinete RTS 400 REQ
56	496081	148.23	179.36

Tornillo de cabezal avellanado M3,5 x 5
59	455593	1.51	1.83

Manija TSC 55
61	470596	6.77	8.19

Pasador roscado M3 X 10
62	400790	1.51	1.83

Indicador DF 700
63	470597	6.77	8.19

Varilla de conexión
64	470602	15.00	18.15

Varilla de conexión
65	495222	38.12	46.13

Tecla basculante
66	495215	40.90	49.49

Palanca oscilante
70	471690	1.58	1.91

Tornillo de brida TSF 55
71	464228	2.30	2.78

Resorte de torsión TSF 55
72	495221	8.93	10.81

Captura KS 60 E
73	494884	13.55	16.40

ENGANCHE
74	465184	4.61	5.58

Resorte de compresión
75	470805	1.51	1.83

Tapa
76	470708	5.98	7.24

Cubierta TURBO II
77	703429	5.18	6.27

SPANTANG SZ-D 6,0/OF1400-OF2200
78	494459	61.00	73.81

SPANTANG SZ-D 8,0/OF1400-OF2200
78	494460	61.00	73.81

SPANTANG SZ-D 12,7/OF1400-OF2200
78	494465	61.00	73.81

Pieza angular KS 60
79	10024533	4.75	5.75

Conexión del extractor LHS 225 EQ
80	470030	8.14	9.85

Tornillo de cabeza plana M5x2,5 DIN923 5.8
81	436813	2.38	2.88

Tornillo de cabeza plana M5 x 20
82	436811	1.73	2.09

Tornillo especial KS 120 E M8 L
83	470981	11.30	13.67

Tope límite DF500
84	470049	12.41	15.02

Pelota
85	783305	1.51	1.83

Resorte de compresión
86	436528	2.04	2.47

Placa CS 50 EB
87	495216	117.73	142.45

Tapa
88	470029	5.33	6.45

Tornillo
89	473468	1.51	1.83

Resorte de compresión
90	470441	3.53	4.27

Botón de giro M8
91	471986	4.97	6.01

Anillo de calibración LEX 3
92	400884	1.51	1.83

Resorte de compresión
93	444754	1.51	1.83

Anillo O
94	200916	1.51	1.83

Freno
95	470036	26.14	31.63

Palanca KA 65
96	471388	1.51	1.83

Tornillo
97	470041	10.01	12.11

Muelle de pierna TS 55 REBQ
98	470048	2.02	2.44

Disco de Metal
99	473320	1.51	1.83

Soporte de interruptor
100	471873	5.90	7.14

Tornillo cabeza ovalada M4x10 DIN 7985
101	400663	1.51	1.83

Resorte de flexión
102	470039	2.02	2.44

Tornillo de cabeza ovalada M4x8-TAPTITE-T15
103	228570	9.17	11.10

Placa de tensión
104	470040	13.67	16.54

Tornillo de brida TSF 55
105	471477	1.51	1.83

Resorte de compresión
106	470716	2.09	2.53

Puente de cojinete
107	470033	2.59	3.13

Tornillo avellanado M4 x 8
108	228737	1.51	1.83

Zapato deslizante OS 400
109	470890	1.87	2.26

Tornillo cilíndrico M4 x 6
110	453584	1.51	1.83

Placa de sujeción CS 50 EB
111	470034	17.67	21.38

Guía crosshd. MFK 700/B
112	470035	22.63	27.38

Tornillo avellanado M4 x 6
113	401021	1.51	1.83

TIRA
114	495217	59.29	71.74

Anillo de media luna
115	401013	1.51	1.83

Tornillo avellanado M5 X 10
116	401015	1.51	1.83

KOPIEERRING KR-D 17,0/OF 2200
117	494622	21.00	25.41

KOPIEERRING KR-D 40,0/OF 2200
117	494626	21.00	25.41

Tapa
118	473822	5.47	6.62

SPAANDEROPVANG KSF-OF 2000
119	494670	46.00	55.66

Llave de boca fija Sw 24 (->2008)
120	772051	13.13	15.89

Disco
121	208623	1.51	1.83

Anillo O
122	200204	1.51	1.83

Escala graduada FSK 670
123	470504	2.23	2.70

Manija TSC 55
124	204220	25.17	30.46
