Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Festool 10163010 (TKS80EBS230V)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

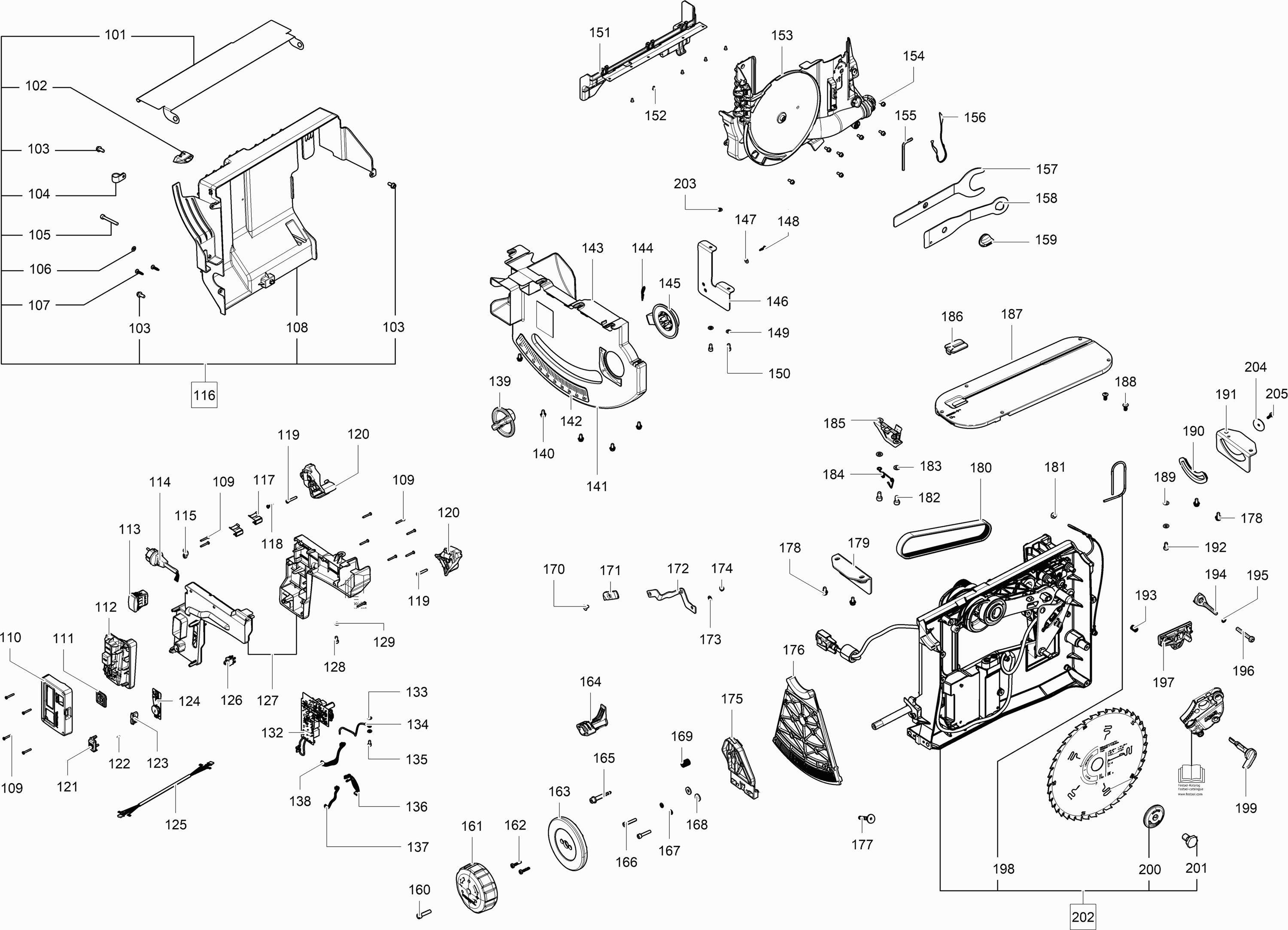

Dibujo técnico de los/las Festool 10163010 (TKS80EBS230V)
Lista de las piezas de repuesto de Festool 10163010 (TKS80EBS230V)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo 4 x 16 mm | ||||
| 1 | 625697 | 1.51 | 1.83 | |
| Tapa TKS 80-AIM | ||||
| 2 | 10162928 | 8.71 | 10.54 | |
| Marco del motor AG 125-14 DE | ||||
| 3 | 446309 | 16.58 | 20.06 | |
| Anillo del eje | ||||
| 4 | 438613 | 1.51 | 1.83 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 5 | 228559 | 4.68 | 5.66 | |
| Ventilador TKS 80-AIM completo | ||||
| 7 | 10176759 | 9.43 | 11.41 | |
| Rotor TKS 80-AIM ET-BG | ||||
| 8 | 205571 | 205.22 | 248.32 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 9 | 219021 | 11.42 | 13.82 | |
| Anillo de bloqueo | ||||
| 10 | 771483 | 1.51 | 1.83 | |
| Rueda de Correa Dentada | ||||
| 11 | 445877 | 15.25 | 18.45 | |
| Tuerca hexagonal M 8LH | ||||
| 12 | 429279 | 1.51 | 1.83 | |
| Tornillo de cabeza ovalada 3,5 x 25 mm | ||||
| 13 | 219068 | 1.51 | 1.83 | |
| Estator TKS 80 ET-BG | ||||
| 14 | 205699 | 89.42 | 108.20 | |
| Disco guía de aire HK 85 | ||||
| 15 | 469886 | 3.46 | 4.19 | |
| Tornillo de cabeza de lente 5,0 x 80 mm | ||||
| 16 | 400264 | 1.51 | 1.83 | |
| Tornillo M6 X 12 | ||||
| 17 | 449888 | 1.51 | 1.83 | |
| Disco 6,4x25 | ||||
| 18 | 779142 | 1.51 | 1.83 | |
| Rodillo TKS 80-AIM | ||||
| 19 | 10203882 | 14.52 | 17.57 | |
| Chaveta TKS 80-AIM M5x5x12 | ||||
| 20 | 10203881 | 1.51 | 1.83 | |
| Eje TKS 80-AIM | ||||
| 21 | 10162931 | 31.10 | 37.63 | |
| Rodamiento 6202 ZZ CM D AS2SJ | ||||
| 22 | 721302 | 8.93 | 10.81 | |
| Soporte del motor TKS 80-AIM ET-BG | ||||
| 23 | 205570 | 61.23 | 74.09 | |
| Chaveta paralela A5x5x28 DIN 6885 | ||||
| 24 | 623532 | 1.87 | 2.26 | |
| Polea de tiempo TKS 80 ET-BG | ||||
| 25 | 10699946 | 35.09 | 42.46 | |
| Disco | ||||
| 26 | 449203 | 2.59 | 3.13 | |
| Circlip DIN 471-15x1 | ||||
| 27 | 204011 | 1.51 | 1.83 | |
| Arandela de resorte | ||||
| 28 | 400323 | 1.51 | 1.83 | |
| Tornillo de cabeza cilíndrica DIN 912-M6x25-10.9 | ||||
| 29 | 400477 | 1.51 | 1.83 | |
| Cubierta de cinturón TKS 80-AIM | ||||
| 30 | 10162930 | 14.04 | 16.99 | |
| Tornillo de cabeza ovalada M4 x 16 | ||||
| 31 | 219075 | 1.51 | 1.83 | |
| Correa TKS 80-AIM | ||||
| 32 | 10162932 | 25.77 | 31.18 | |
| Electrónica TKS 80 ET-BG | ||||
| 33 | 205697 | 138.42 | 167.49 | |
| Aprieto TKS 80-AIM | ||||
| 36 | 10194080 | 1.51 | 1.83 | |
| Soporte TKS 80-AIM electrónica | ||||
| 37 | 10194074 | 11.81 | 14.29 | |
| Abrazadera de cable T18R HS | ||||
| 38 | 437985 | 1.51 | 1.83 | |
| Cable flexible TKS 80-AIM azul compl. | ||||
| 39 | 10167571 | 6.55 | 7.93 | |
| Cable flexible TKS 80-AIM rojo compl. | ||||
| 40 | 10167576 | 6.55 | 7.93 | |
| Cable flexible TKS 80-AIM amarillo compl. | ||||
| 41 | 10167575 | 5.40 | 6.53 | |
| Cable flexible TKS 80-AIM negro compl. | ||||
| 42 | 10167573 | 5.40 | 6.53 | |
| Soporte de cepillo TKS 80 AIM | ||||
| 43 | 10358942 | 75.87 | 91.80 | |
| Juego de pinceles TKS 80 EBS | ||||
| 44 | 205743 | 34.24 | 41.43 | |
| Tacómetro TKS 80-AIM | ||||
| 45 | 10227978 | 11.42 | 13.82 | |
| Placa de cobertura TKS 80-AIM | ||||
| 101 | 10165737 | 21.66 | 26.21 | |
| Aprieto TKS 80-AIM | ||||
| 102 | 10194080 | 1.51 | 1.83 | |
| Tornillo de cabeza Ch. M5x12 BN 3873 | ||||
| 103 | 10251401 | 1.51 | 1.83 | |
| Montaje TKS 80-AIM | ||||
| 104 | 10216148 | 1.51 | 1.83 | |
| Tornillo de cabeza cilíndrica | ||||
| 105 | 761444 | 2.16 | 2.61 | |
| Disco DIN 125-B-5,3-140 HV | ||||
| 106 | 200577 | 1.51 | 1.83 | |
| Tornillo 4 x 16 mm | ||||
| 107 | 625697 | 1.51 | 1.83 | |
| Cubierta TKS 80-AIM | ||||
| 108 | 10165734 | 26.74 | 32.36 | |
| Tornillo de cabeza ovalada 3,5 x 25 mm | ||||
| 109 | 219068 | 1.51 | 1.83 | |
| Tapa TKS 80-AIM | ||||
| 110 | 10205151 | 15.37 | 18.60 | |
| Cubierta TKS 80-AIM | ||||
| 110 | 10205152 | 6.48 | 7.84 | |
| Tapa de cubierta TKS 80-AIM | ||||
| 111 | 10205149 | 5.54 | 6.70 | |
| Unidad de interruptor TKS 80-AIM completa | ||||
| 112 | 10229144 | 16.46 | 19.92 | |
| Interruptor TKS 80-AIM | ||||
| 113 | 10205166 | 38.84 | 47.00 | |
| Cable de alimentación TKS 80-AIM EU | ||||
| 114 | 10205167 | 38.60 | 46.71 | |
| ABRAZADERA DE CABLE | ||||
| 115 | 619112 | 1.51 | 1.83 | |
| Cubierta TKS 80 ET-BG | ||||
| 116 | 205573 | 50.82 | 61.49 | |
| ABRAZADERA DE CABLE | ||||
| 117 | 449080 | 2.59 | 3.13 | |
| Tornillo 4 x 16 mm | ||||
| 118 | 625697 | 1.51 | 1.83 | |
| TORNILLO M4X35 | ||||
| 119 | 10002348 | 1.51 | 1.83 | |
| Portacables TKS 80-AIM | ||||
| 120 | 10163005 | 7.49 | 9.06 | |
| Tapa de cubierta TKS 80-AIM | ||||
| 121 | 10205149 | 5.54 | 6.70 | |
| Taster AIM OFF | ||||
| 121 | 10205153 | 1.37 | 1.66 | |
| Muelle de compresión 0,5x3,2x7,9 TKS 80-AIM | ||||
| 122 | 10240530 | 1.51 | 1.83 | |
| Indicador TKS 80-AIM | ||||
| 123 | 10205150 | 2.23 | 2.70 | |
| Electrónica TKS 80-AIM | ||||
| 124 | 10205148 | 28.92 | 34.99 | |
| Cable de remolque TKS 80-AIM | ||||
| 125 | 10204932 | 42.83 | 51.82 | |
| Interruptor principal 2-pol. / 250V / 12A | ||||
| 126 | 10039940 | 11.81 | 14.29 | |
| Caja TKS 80 Electrónica | ||||
| 127 | 10279410 | 21.54 | 26.06 | |
| Tornillo de cabeza cilíndrica M6 x 12 | ||||
| 128 | 200684 | 1.51 | 1.83 | |
| Disco | ||||
| 129 | 761516 | 1.51 | 1.83 | |
| Electrónica TKS 80 ET-BG | ||||
| 132 | 205698 | 138.42 | 167.49 | |
| Disco DIN 125-B-5,3-140 HV | ||||
| 133 | 761515 | 1.51 | 1.83 | |
| Arandela dentada DIN 6797 ST A 5,1 | ||||
| 133 | 200764 | 1.00 | 1.21 | |
| Flex de puesta a tierra TKS 80-AIM | ||||
| 134 | 10205155 | 4.18 | 5.06 | |
| Tornillo de cabeza cilíndrica M5 x 10 | ||||
| 135 | 200669 | 1.51 | 1.83 | |
| Arnes de cables TKS 80-AIM Inicio/Parada | ||||
| 136 | 10214514 | 10.08 | 12.20 | |
| Arnes de cables TKS 80-AIM | ||||
| 137 | 10214502 | 10.80 | 13.07 | |
| Arnes de cables TKS 80-AIM | ||||
| 138 | 10214488 | 12.71 | 15.38 | |
| Botón TKS 80-AIM compl. | ||||
| 139 | 10229089 | 13.67 | 16.54 | |
| Tornillo M6 X 12 | ||||
| 140 | 449888 | 1.51 | 1.83 | |
| Escala para TKS 80-AIM | ||||
| 141 | 10168297 | 13.55 | 16.40 | |
| Etiqueta adhesiva para ajuste fino TKS 80-AIM | ||||
| 142 | 10168296 | 8.35 | 10.10 | |
| Placa frontal TKS 80-AIM ET-BG | ||||
| 143 | 205572 | 49.97 | 60.46 | |
| Enchufe TKS 80 | ||||
| 144 | 10684510 | 1.51 | 1.83 | |
| Pasador de clavija 2.5x24 | ||||
| 144 | 631963 | 1.25 | 1.51 | |
| Brazo giratorio TKS 80-AIM | ||||
| 145 | 10169748 | 9.94 | 12.03 | |
| Placa de soporte TKS 80-AIM | ||||
| 146 | 10188453 | 19.48 | 23.57 | |
| Disco | ||||
| 147 | 403100 | 1.51 | 1.83 | |
| Tornillo 4 x 16 mm | ||||
| 148 | 625697 | 1.51 | 1.83 | |
| Disco | ||||
| 149 | 761516 | 1.51 | 1.83 | |
| Tornillo de cabeza cilíndrica M6 x 12 | ||||
| 150 | 200684 | 1.51 | 1.83 | |
| Kit de montaje TKS 80-AIM | ||||
| 151 | 10238031 | 20.81 | 25.18 | |
| TORNILLO M4X35 | ||||
| 152 | 614980 | 1.51 | 1.83 | |
| Kit de montaje TKS 80-AIM | ||||
| 153 | 10238030 | 55.78 | 67.49 | |
| Tornillo M5x16 | ||||
| 154 | 623812 | 2.66 | 3.22 | |
| Llave Allen 5 con fuga | ||||
| 155 | 10198769 | 3.38 | 4.09 | |
| Cadena TKS 80-EVG Completa | ||||
| 156 | 10201018 | 5.62 | 6.80 | |
| llave TKS 80-AIM | ||||
| 157 | 10177708 | 19.97 | 24.16 | |
| llave TKS 80-AIM | ||||
| 158 | 10177709 | 18.88 | 22.84 | |
| Perilla rotativa D34 M6/8T azul | ||||
| 159 | 482098 | 2.38 | 2.88 | |
| Tornillo de cabeza cilíndrica DIN 912-M6x25-10.9 | ||||
| 160 | 400477 | 1.51 | 1.83 | |
| rueda de mano TKS 80-AIM | ||||
| 161 | 10177780 | 11.23 | 13.59 | |
| Tornillo TKS 80-AIM M5x1.59x16 | ||||
| 162 | 10203915 | 1.51 | 1.83 | |
| Manija TKS 80-AIM | ||||
| 163 | 10203917 | 13.19 | 15.96 | |
| Tapa de bloqueo TKS 80-AIM | ||||
| 164 | 10202077 | 4.10 | 4.96 | |
| Tornillo pasador TKS 80-AIM | ||||
| 165 | 10202086 | 2.38 | 2.88 | |
| Tornillo Allen M5x25 DIN 912 | ||||
| 166 | 761442 | 2.16 | 2.61 | |
| Arandela de resorte | ||||
| 167 | 761538 | 1.51 | 1.83 | |
| Disco M5/5,3/15/2 DIN 7349 | ||||
| 168 | 717353 | 1.51 | 1.83 | |
| Resorte de bloqueo TKS 80-AIM | ||||
| 169 | 10202092 | 2.45 | 2.96 | |
| Tornillo de cabeza avellanada M5 x 8 | ||||
| 170 | 400693 | 1.51 | 1.83 | |
| Indicador TKS 80-AIM TBD | ||||
| 171 | 10203913 | 2.23 | 2.70 | |
| Soporte TKS 80-AIM | ||||
| 172 | 10202113 | 5.33 | 6.45 | |
| Disco DIN 125-B-5,3-140 HV | ||||
| 173 | 200577 | 1.51 | 1.83 | |
| Tuerca M5 | ||||
| 174 | 625175 | 1.51 | 1.83 | |
| Soporte angular TKS 80-AIM | ||||
| 175 | 10221750 | 5.47 | 6.62 | |
| Ángulo de guía TKS 80-AIM completo | ||||
| 176 | 10240123 | 15.00 | 18.15 | |
| Tornillo ajustable TKS 80-AIM M6x35 | ||||
| 177 | 10203732 | 2.38 | 2.88 | |
| Tornillo M6 X 12 | ||||
| 178 | 449888 | 1.51 | 1.83 | |
| Soporte TKS 80-AIM Frente | ||||
| 179 | 10203888 | 17.67 | 21.38 | |
| Correa TKS 80-AIM | ||||
| 180 | 10203870 | 32.31 | 39.10 | |
| Tuerca hexagonal DIN 934-M6-10 | ||||
| 181 | 228689 | 1.51 | 1.83 | |
| Tornillo de cabeza cilíndrica M6 x 12 | ||||
| 182 | 200684 | 1.51 | 1.83 | |
| Disco | ||||
| 183 | 761516 | 1.51 | 1.83 | |
| Resorte TKS 80-AIM Insertar Expulsar. | ||||
| 184 | 10203887 | 3.53 | 4.27 | |
| Bloqueo TKS 80-AIM | ||||
| 185 | 10201622 | 11.81 | 14.29 | |
| Protector de astillas TKS 80-AIM Grundger t | ||||
| 186 | 10272140 | 3.67 | 4.44 | |
| Inserto de mesa TKS 80 ET-BG | ||||
| 187 | 10435238 | 79.74 | 96.49 | |
| Tornillo TKS 80-AIM M6x12 DIN7380 | ||||
| 188 | 10203912 | 1.51 | 1.83 | |
| Disco DIN 125-B-5,3-140 HV | ||||
| 189 | 761515 | 1.51 | 1.83 | |
| Arandela dentada DIN 6797 ST A 5,1 | ||||
| 189 | 200764 | 1.00 | 1.21 | |
| Casquillo TKS 80-AIM Guía | ||||
| 190 | 10203889 | 1.87 | 2.26 | |
| Soporte TKS 80-AIM Trasero | ||||
| 191 | 10203892 | 18.63 | 22.54 | |
| Tornillo de cabeza cilíndrica M5 x 10 | ||||
| 192 | 200669 | 1.51 | 1.83 | |
| Muelle de compresión 1x9x19 - 46/3/2 | ||||
| 193 | 10203719 | 3.38 | 4.09 | |
| Abrazadera de palanca TKS 80-AIM | ||||
| 194 | 10204188 | 2.52 | 3.05 | |
| Anillo O 6x1,8 NBR70 | ||||
| 195 | 10205361 | 1.51 | 1.83 | |
| Tornillo (~01-001868-45) - M6x45 | ||||
| 196 | 10204189 | 10.22 | 12.37 | |
| Placa TKS 80-AIM | ||||
| 197 | 10203720 | 3.67 | 4.44 | |
| PATROON KT-TKS 80 | ||||
| 198 | 575851 | 110.00 | 133.10 | |
| Pasador TKS 80 - AIM 37-001925-0 | ||||
| 198 | 10203718 | 13.00 | 15.73 | |
| Llave TKS 80-AIM | ||||
| 199 | 10201624 | 13.55 | 16.40 | |
| Disco TKS 80-AIM | ||||
| 200 | 10203809 | 15.49 | 18.74 | |
| Cabeza hexagonal sc TKS 80 - AIM 05-003469-0 | ||||
| 201 | 10203807 | 11.22 | 13.58 | |
| ZESKANTBOUT TKS 80 - AIM | ||||
| 201 | 10947438 | 11.22 | 13.58 | |
| Kit de piezas TKS 80 ET-BG | ||||
| 202 | 10435243 | 291.37 | 352.56 | |
| Arandela 6,4x16x0,8 BN 735 | ||||
| 203 | 10011926 | 1.51 | 1.83 | |
| Arandela 4x25x1.5 BN 732 | ||||
| 204 | 10489356 | 1.51 | 1.83 | |
| TORNILLO M4X35 | ||||
| 205 | 614456 | 1.51 | 1.83 | |
| Etiqueta adhesiva TKS 80-AIM | ||||
| 301 | 10162951 | 12.14 | 14.69 | |
| Portal TKS 80 ET-BG | ||||
| 302 | 10435239 | 154.28 | 186.68 | |
| PIE DE GOMA | ||||
| 303 | 701230 | 5.33 | 6.45 | |
| Tornillo M6 X 12 | ||||
| 304 | 449888 | 1.51 | 1.83 | |
| Perfil TKS 80 ET-BG | ||||
| 305 | 10435240 | 76.71 | 92.82 | |
| Interruptor Deslizante | ||||
| 305 | 445867 | 69.33 | 83.89 | |
| Placa TKS 80 ET-BG | ||||
| 306 | 10435244 | 179.93 | 217.72 | |
| Placa TKS 80-AIM Recubierta | ||||
| 306 | 10194929 | 169.40 | 204.97 | |
| Muelle | ||||
| 307 | 447262 | 1.51 | 1.83 | |
| Tuerca cuadrada DIN 557-M6-05 | ||||
| 308 | 228566 | 1.51 | 1.83 | |
| Placa de soporte TKS 80 - AIM | ||||
| 309 | 10347707 | 2.66 | 3.22 | |
| Revestimiento del Portal TKS 80-AIM | ||||
| 310 | 10162944 | 127.78 | 154.61 | |
| Escala TKS 80-AIM derecha compl. | ||||
| 311 | 10162950 | 14.76 | 17.86 | |
| Escala TKS 80-AIM Izquierda compl. | ||||
| 312 | 10162947 | 15.97 | 19.32 | |
| Tornillo con cabeza redonda 2,5 x 8 mm | ||||
| 313 | 400444 | 1.51 | 1.83 | |
| Tuerca de placa | ||||
| 314 | 448477 | 1.51 | 1.83 | |
| Deslizamiento CS 70 EB | ||||
| 315 | 10023700 | 9.79 | 11.85 | |
| Bolsa para TKS 80-AIM | ||||
| 316 | 10169014 | 31.82 | 38.50 | |
| Dispositivo de seguridad TKS 80-AIM | ||||
| 317 | 10154247 | 80.95 | 97.95 | |
| Cuchillo divisor TKS 80-AIM Extendido | ||||
| 317 | 10148823 | 39.20 | 47.43 | |
| Cuchillo divisor TKS 80-AIM | ||||
| 318 | 10152477 | 47.07 | 56.95 | |
| Cuchillo divisor TKS 80-AIM Extendido | ||||
| 318 | 10148823 | 39.20 | 47.43 | |
| Cuchillo divisor TKS 80-AIM | ||||
| 319 | 10152477 | 47.07 | 56.95 | |
| Tope de ángulo WRA TKS 80 ET-BG | ||||
| 320 | 10469691 | 267.65 | 323.86 | |
| Pata plegable TKS 80 ET-BG | ||||
| 401 | 10435241 | 113.26 | 137.04 | |
| Pata plegable TKS 80-AIM trasera completa | ||||
| 401 | 10162998 | 82.64 | 99.99 | |
| PIEZA POLAR | ||||
| 402 | 766488 | 19.48 | 23.57 | |
| Soporte | ||||
| 403 | 10024831 | 2.66 | 3.22 | |
| Tuerca M8 | ||||
| 404 | 618497 | 1.51 | 1.83 | |
| Tornillo | ||||
| 405 | 10024062 | 2.66 | 3.22 | |
| Anillo de bloqueo | ||||
| 406 | 615477 | 1.51 | 1.83 | |
| Reducción CS 70 | ||||
| 407 | 10024830 | 2.66 | 3.22 | |
| PIE DE GOMA | ||||
| 408 | 465163 | 3.60 | 4.36 | |
| Tornillo hexagonal M8 x 110 | ||||
| 409 | 400734 | 1.58 | 1.91 | |
| Disco DIN 125-B-8,4-140 HV | ||||
| 410 | 228601 | 1.51 | 1.83 | |
| Tapa de cubierta TKS 80-AIM | ||||
| 411 | 10239624 | 1.51 | 1.83 | |
| Parte superior del Mango | ||||
| 412 | 447534 | 1.94 | 2.35 | |
| Tuerca hexagonal M8 | ||||
| 413 | 200735 | 1.51 | 1.83 | |
| Perno de cabeza hexagonal sc DIN933 M5x12 8.8 A3F | ||||
| 414 | 400563 | 1.51 | 1.83 | |
| Pistón secuencial inferior CS 70 EB | ||||
| 415 | 448479 | 2.16 | 2.61 | |
| Tornillo Hexagonal M8 X 75 | ||||
| 416 | 400309 | 1.66 | 2.01 | |
| Curva de ajuste | ||||
| 417 | 448178 | 2.74 | 3.32 | |
| Pie M12x100 TURBO II | ||||
| 418 | 465883 | 13.07 | 15.81 | |
| Pata plegable TKS 80 ET-BG | ||||
| 419 | 10435242 | 71.51 | 86.53 | |
| Pieza en Y | ||||
| 420 | 450575 | 25.05 | 30.31 | |
| Manguera Ø 27 x 2 M | ||||
| 421 | 459250 | 45.13 | 54.61 | |
| ABRAZADERA DE CABLE | ||||
| 422 | 450158 | 2.02 | 2.44 | |
| No hay información disponible, no se puede pedir | ||||
| 423 | 202346 | |||
| SLANGMOF D 36 DM-AS/CT | ||||
| 424 | 500670 | 24.00 | 29.04 | |
| Manguera Ø 36 x 1,5 m | ||||
| 425 | 459251 | 43.92 | 53.14 | |
