Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki CG24EBSP'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

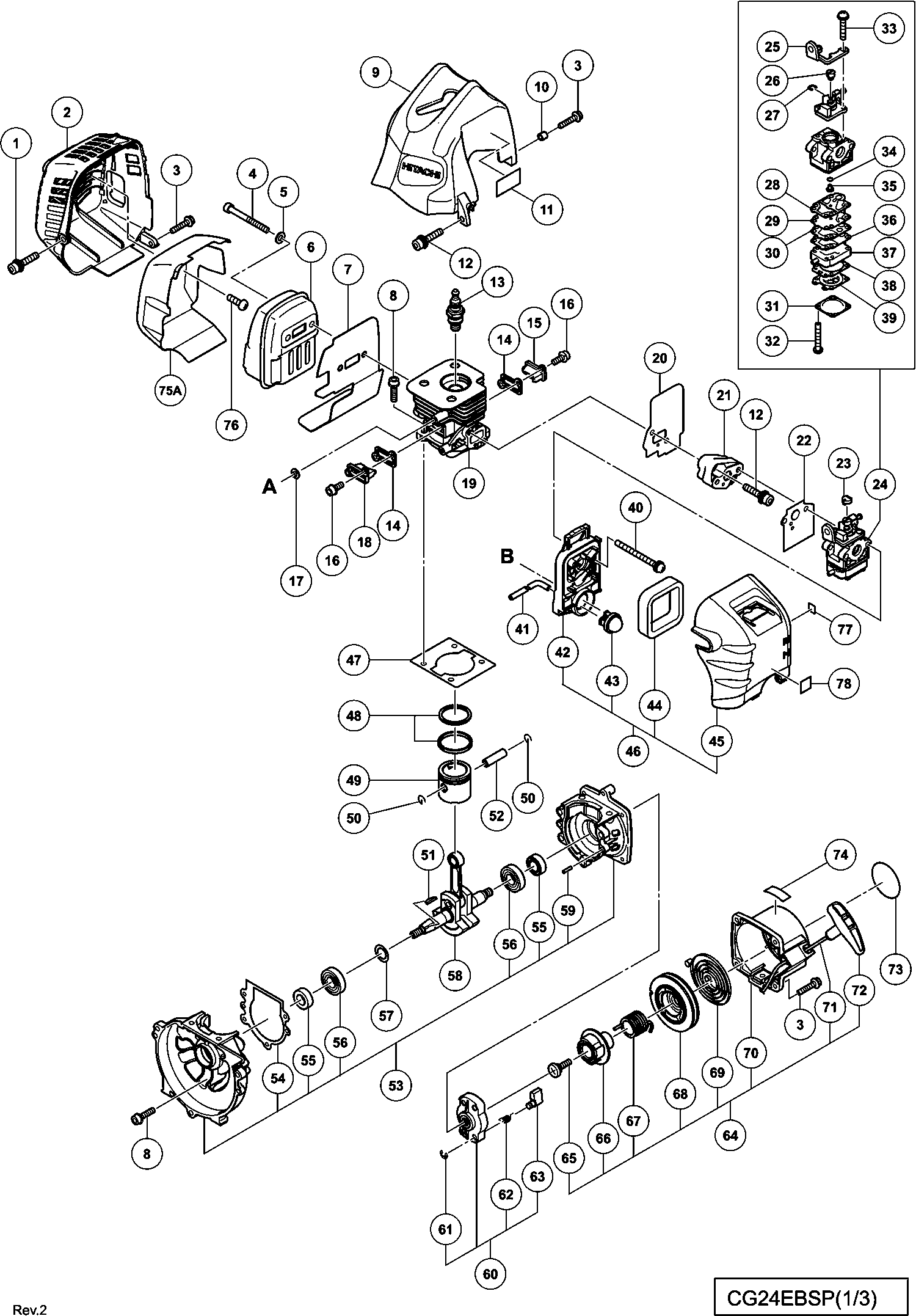

Dibujo técnico de los/las Hikoki CG24EBSP
Lista de las piezas de repuesto de Hikoki CG24EBSP
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| No hay información disponible, no se puede pedir | ||||
| *506 | 6695796 | |||
| Tornillo hexagonal M5x30 con bloqueo de sello | ||||
| 1 | 6698950 | 1.20 | 1.45 | |
| Cubierta del silenciador | ||||
| 2 | 6600319 | 6.30 | 7.62 | |
| Perno de cabeza hexagonal M4x18 (con arandelas) | ||||
| 3 | 6696326 | 1.20 | 1.45 | |
| Hex. Llave de vaso Hd. Tornillo M6x65 | ||||
| 4 | 6698384 | 1.05 | 1.27 | |
| Arandela M6 (10 Piezas) | ||||
| 5 | 949432 | 1.05 | 1.27 | |
| Silenciador (b) | ||||
| 6 | 6600004 | 25.85 | 31.28 | |
| ESCUDO DE CALOR | ||||
| 7 | 6600320 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 8 | 6698386 | |||
| Cubierta del cilindro | ||||
| 9 | 6699454 | 6.90 | 8.35 | |
| Collar (b) | ||||
| 10 | 6600008 | 1.04 | 1.26 | |
| Tornillo de cabeza de hexágono con bloqueo de sell | ||||
| 12 | 6698844 | 1.20 | 1.45 | |
| Bujía Bmr7a | ||||
| 13 | 6699316 | 8.91 | 10.78 | |
| Empaque de la cubierta | ||||
| 14 | 6698468 | 1.05 | 1.27 | |
| Cubierta de válvula de escape (a) | ||||
| 15 | 6698469 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 16 | 6698385 | |||
| Ya no disponible, sin reemplazo | ||||
| 17 | 6698700 | |||
| Cubierta de válvula de escape (b) | ||||
| 18 | 6698470 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 19 | 6698465 | |||
| Junta | ||||
| 20 | 6699437 | 1.04 | 1.26 | |
| Aislante de carburador | ||||
| 21 | 6698387 | 3.15 | 3.81 | |
| Empaque del carburador | ||||
| 22 | 6698405 | 2.10 | 2.54 | |
| Tapa giratoria (antiguo 560-07120-21/6684628) | ||||
| 23 | 6691337 | 1.15 | 1.39 | |
| Carburador Wyc-36 | ||||
| 24 | 6600321 | 29.98 | 36.27 | |
| Permanencia de Ajuste de Cable | ||||
| 25 | 6699287 | 4.13 | 4.99 | |
| Giro | ||||
| 26 | 6696830 | 4.45 | 5.38 | |
| Anillo de parada (antiguo 489-25100-20) | ||||
| 27 | 6684696 | 2.15 | 2.60 | |
| Junta de bomba (antiguo 577-25292-20 & 6696321) | ||||
| 28 | 6684692 | 29.19 | 35.32 | |
| Diafragma de bomba (antiguo 576-25100-20 & 6696325 | ||||
| 29 | 6684693 | 8.58 | 10.38 | |
| Placa de bomba (antiguo 523-25100-20) | ||||
| 30 | 6691242 | 2.31 | 2.80 | |
| Cubierta del diafragma (antiguo 476-25004-20) | ||||
| 31 | 6685222 | 4.45 | 5.38 | |
| Tornillo de fijación (antiguo 548-25101-20) | ||||
| 32 | 6691312 | 1.15 | 1.39 | |
| Tornillo de ajuste M3x12 | ||||
| 33 | 6696829 | 1.04 | 1.26 | |
| O-RING (antiguo 550-25100-20) | ||||
| 34 | 6684695 | 4.29 | 5.19 | |
| Placa de circuito (antiguo 522-25100-20) | ||||
| 36 | 6691234 | 3.30 | 3.99 | |
| Cuerpo de la bomba | ||||
| 37 | 6696828 | 13.36 | 16.17 | |
| Ya no disponible, sin reemplazo | ||||
| 38 | 6685220 | |||
| Ya no disponible, sin reemplazo | ||||
| 39 | 6684690 | |||
| Tornillo de máquina con arandelas M5x60 (negro) | ||||
| 40 | 307224 | 1.05 | 1.27 | |
| Tubería de Combustible L70 | ||||
| 41 | 6699014 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 41B | 6601443 | |||
| No hay información disponible, no se puede pedir | ||||
| 42 | 6696832 | |||
| Bomba de Cebado Comp. (antiguo 442-25143-80) | ||||
| 43 | 6685139 | 5.94 | 7.18 | |
| Elemento del filtro de aire | ||||
| 44 | 6690347 | 4.45 | 5.38 | |
| Cubierta del filtro de aire | ||||
| 45 | 6699185 | 7.20 | 8.71 | |
| AIR CLEANER (A) ASS'Y | ||||
| 46 | 6699132 | 8.16 | 9.87 | |
| Junta de cilindro (antiguo 017-52200-20) | ||||
| 47 | 6684587 | 2.15 | 2.60 | |
| Anillo de pistón | ||||
| 48 | 6698404 | 4.20 | 5.08 | |
| PISTÓN | ||||
| 49 | 6699456 | 7.80 | 9.44 | |
| Circlip del pasador del pistón (antiguo 039-00601- | ||||
| 50 | 6684590 | 2.15 | 2.60 | |
| Chaveta semilunar 3x13x4.5 (antiguo 068-10100-20) | ||||
| 51 | 6684899 | 2.15 | 2.60 | |
| Pasador de pistón (antiguo 037-07045-20) | ||||
| 52 | 6684591 | 4.29 | 5.19 | |
| Ensamble del Cárter (antiguo 072-52200-90) | ||||
| 53 | 6684606 | 54.45 | 65.88 | |
| Junta de cárter (antiguo 090-52200-20) | ||||
| 54 | 6684609 | 2.15 | 2.60 | |
| Sello de aceite | ||||
| 55 | 6684607 | 4.29 | 5.19 | |
| Rodamiento de bolas 6001 C3 | ||||
| 56 | 6684608 | 3.80 | 4.60 | |
| CASQUILLO | ||||
| 57 | 6696945 | 1.68 | 2.03 | |
| Cigüeñal | ||||
| 58 | 6696533 | 32.31 | 39.10 | |
| Pasador de golpeo 4x12 | ||||
| 59 | 6696947 | 1.05 | 1.27 | |
| Polea de arranque Ass'y (antiguo 798-0651h-90) | ||||
| 60 | 6684681 | 13.20 | 15.97 | |
| Anillo de parada E-5 (antiguo 993-55050-000) | ||||
| 61 | 6684683 | 2.15 | 2.60 | |
| Anillo de retención D4e (antiguo 993-55040-001) | ||||
| 61 | 6685101 | 1.15 | 1.39 | |
| Muelle de trinquete de arranque (antiguo 790-06097 | ||||
| 62 | 6684684 | 4.29 | 5.19 | |
| Empuñadura de arranque (antiguo 788-0651h-20) | ||||
| 63 | 6684685 | 4.29 | 5.19 | |
| No hay información disponible, no se puede pedir | ||||
| 64 | 6699995 | |||
| NUEVO CONJUNTO DE CUERPO DE ARRANCADOR DE RETROCES | ||||
| 64A | 6601570 | 15.81 | 19.13 | |
| Tornillo de ajuste (antiguo 839-03045-20) | ||||
| 65 | 6684679 | 2.15 | 2.60 | |
| PLACA DE LEVA | ||||
| 66 | 6699996 | 2.55 | 3.09 | |
| Resorte de amortiguador (antiguo 758-0651h-20) | ||||
| 67 | 6684677 | 8.58 | 10.38 | |
| Carrete de cuerda de arranque | ||||
| 68 | 6699997 | 8.41 | 10.18 | |
| Resorte de retroceso (antiguo 780-06097-20/6697591 | ||||
| 69 | 6684675 | 11.55 | 13.98 | |
| No hay información disponible, no se puede pedir | ||||
| 70 | 6684673 | |||
| Cuerda de arranque 3.5x860 (antiguo 783-0720f-20/6 | ||||
| 71 | 6684674 | 4.29 | 5.19 | |
| Manija de inicio | ||||
| 72 | 6684680 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 74 | 6698921 | |||
| No hay información disponible, no se puede pedir | ||||
| 75 | 6600323 | |||
| Cubierta térmica del silenciador | ||||
| 75A | 6600422 | 5.70 | 6.90 | |
| No hay información disponible, no se puede pedir | ||||
| 76 | 6695245 | |||
| Placa de marca (t) | ||||
| 77 | 6600327 | 1.04 | 1.26 | |
| Etiqueta de imprimación desde 11.2013 para Europa | ||||
| 78 | 6699000 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 91 | 6699195 | |||
| No hay información disponible, no se puede pedir | ||||
| 92 | 6699194 | |||
| Conjunto de cables del interruptor | ||||
| 93 | 6699197 | 10.20 | 12.34 | |
| No hay información disponible, no se puede pedir | ||||
| 94 | 6699196 | |||
| Palanca de parada | ||||
| 95 | 6699192 | 1.65 | 2.00 | |
| Palanca larga | ||||
| 96 | 6699191 | 2.55 | 3.09 | |
| Resorte de retorno | ||||
| 97 | 6699193 | 1.04 | 1.26 | |
| Conjunto de estancia | ||||
| 98 | 6699190 | 16.36 | 19.80 | |
| No hay información disponible, no se puede pedir | ||||
| 99 | 6699133 | |||
| No hay información disponible, no se puede pedir | ||||
| 100 | 6699176 | |||
| Perno de orificio hexagonal 5x22/s (modelo anterio | ||||
| 101 | 6695492 | 1.15 | 1.39 | |
| Goma anti vibración (a) | ||||
| 102 | 6696963 | 3.33 | 4.02 | |
| Soporte de tubo (a) | ||||
| 103 | 6698643 | 2.10 | 2.54 | |
| Soporte de tubo (b) | ||||
| 104 | 6698644 | 2.10 | 2.54 | |
| Goma anti vibración (b) | ||||
| 105 | 6696964 | 3.33 | 4.02 | |
| Arandela de resorte D12 (10 piezas) | ||||
| 106 | 939542 | 1.50 | 1.82 | |
| Carcasa del ventilador | ||||
| 107 | 6699457 | 14.99 | 18.13 | |
| RODAMIENTO DE BOLAS 6301ZZC3 | ||||
| 108 | 6699435 | 2.55 | 3.09 | |
| Arandela de resorte 37MM | ||||
| 109 | 322813 | 1.65 | 2.00 | |
| EJE DE EMBRAGUE | ||||
| 110 | 6699434 | 7.20 | 8.71 | |
| No hay información disponible, no se puede pedir | ||||
| 111 | 6696469 | |||
| Arandela | ||||
| 112 | 6684648 | 2.15 | 2.60 | |
| Placa de embrague (a) | ||||
| 113 | 6696546 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 114 | 6699130 | |||
| Arandela (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 115 | 6699131 | 1.04 | 1.26 | |
| Tuerca | ||||
| 116 | 6685337 | 1.05 | 1.27 | |
| Arandela de perno M8 (negro) | ||||
| 117 | 323212 | 1.05 | 1.27 | |
| Tornillo de cabeza hexagonal (con arandelas) M4x18 | ||||
| 118 | 6698388 | 1.05 | 1.27 | |
| Bobina | ||||
| 119 | 6699458 | 26.40 | 31.94 | |
| No hay información disponible, no se puede pedir | ||||
| 120 | 6699932 | |||
| No hay información disponible, no se puede pedir | ||||
| 120A | 6601421 | |||
| No hay información disponible, no se puede pedir | ||||
| 121 | 6699933 | |||
| Cordón | ||||
| 122 | 6696544 | 1.05 | 1.27 | |
| Cordón de Tierra | ||||
| 123 | 6696545 | 1.05 | 1.27 | |
| Roto Magneto Comp. | ||||
| 124 | 6699289 | 25.71 | 31.11 | |
| Tubo de Combustible | ||||
| 125 | 6698716 | 3.45 | 4.17 | |
| No hay información disponible, no se puede pedir | ||||
| 126 | 6698401 | |||
| Tubería de Combustible L70 | ||||
| 126A | 6699014 | 1.65 | 2.00 | |
| Goma de retorno hasta 7.2014 (antigua 6684627) | ||||
| 127 | 6697846 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 128 | 6698402 | |||
| Cadena de tapa del tanque | ||||
| 129 | 6698732 | 1.20 | 1.45 | |
| Ya no disponible, sin reemplazo | ||||
| 130 | 6698931 | |||
| Ya no disponible, sin reemplazo | ||||
| 130A | 6600358 | |||
| PORTADOR | ||||
| 131 | 6699558 | 1.04 | 1.26 | |
| Separador (b) | ||||
| 132 | 6699459 | 1.04 | 1.26 | |
| TANQUE | ||||
| 133 | 6600317 | 7.95 | 9.62 | |
| Depósito (c) | ||||
| 133A | 6600354 | 3.45 | 4.17 | |
| No hay información disponible, no se puede pedir | ||||
| 134 | 6684620 | |||
| Filtro de bomba | ||||
| 134A | 6600351 | 2.70 | 3.27 | |
| Ya no disponible, sin reemplazo | ||||
| 135 | 6696949 | |||
| Soporte (antiguo 940-07350-20) | ||||
| 136 | 6694787 | 3.30 | 3.99 | |
| Tornillo (con brida) L27.8 | ||||
| 137 | 6698991 | 1.20 | 1.45 | |
| Regulador | ||||
| 151 | 6699446 | 21.18 | 25.62 | |
| Mango de lazo (w/barrera) | ||||
| 152 | 6699448 | 10.80 | 13.07 | |
| Tornillo de agujero hexagonal M5x25/s (viejo 994-1 | ||||
| 153 | 6684709 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 154 | 6696576 | |||
| Soporte de mango (a) (antiguo 6696576) | ||||
| 154A | 6600500 | 4.20 | 5.08 | |
| MANGO IZQUIERDO | ||||
| 155 | 6698638 | 22.83 | 27.62 | |
| MANIJA DERECHA | ||||
| 156 | 6699447 | 5.25 | 6.35 | |
| No hay información disponible, no se puede pedir | ||||
| 157 | 6696577 | |||
| Soporte de mango (b) (antiguo 6696577) | ||||
| 157A | 6600501 | 7.20 | 8.71 | |
| Sostenedor de la manija (c) | ||||
| 158 | 6696578 | 2.10 | 2.54 | |
| TORNILLO CON ORIFICIO HEX. 6X25S (ANTIGUO 994-8106 | ||||
| 159 | 6684714 | 2.15 | 2.60 | |
| Caja de engranajes | ||||
| 160 | 6699439 | 46.61 | 56.40 | |
| Tornillo Hexagonal M5x30 (10 Pcs) | ||||
| 161 | 949664 | 3.75 | 4.54 | |
| Tornillo 5x12/w.s (antiguo 994-16050-121) | ||||
| 162 | 6695414 | 1.15 | 1.39 | |
| TAPA | ||||
| 163 | 6600005 | 2.70 | 3.27 | |
| Resorte, acero inoxidable | ||||
| 164 | 6600006 | 3.60 | 4.36 | |
| Perno (con plus) M6x8 (antiguo 990-23060-080) | ||||
| 165 | 6684737 | 2.15 | 2.60 | |
| Pasador de bloqueo | ||||
| 166 | 6600007 | 11.25 | 13.61 | |
| Portaherramientas (a) | ||||
| 167 | 6699441 | 8.25 | 9.98 | |
| Portaherramientas (b) | ||||
| 168 | 6698659 | 13.04 | 15.78 | |
| NUT COVER | ||||
| 169 | 6699188 | 6.60 | 7.99 | |
| Tuerca U (mano izquierda) M10 para Irl | ||||
| 170 | 335759 | 1.04 | 1.26 | |
| Comp. de cubierta c/ eje M10x.125 a la izquierda | ||||
| 171 | 6698794 | 9.30 | 11.25 | |
| TORNILLO DE AJUSTE | ||||
| 173 | 6698795 | 1.35 | 1.63 | |
| Bobina | ||||
| 174 | 6698796 | 2.40 | 2.90 | |
| Resorte de retorno | ||||
| 175 | 6698797 | 1.05 | 1.27 | |
| BOTÓN | ||||
| 176 | 6698798 | 1.20 | 1.45 | |
| Guía de cordón | ||||
| 177 | 6698799 | 1.20 | 1.45 | |
| Caja (b) | ||||
| 178 | 6698800 | 6.60 | 7.99 | |
| No hay información disponible, no se puede pedir | ||||
| 179 | 6696454 | |||
| TORNILLO CON ORIFICIO HEX. 6X25S (ANTIGUO 994-8106 | ||||
| 180 | 6684714 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 181 | 6699442 | |||
| Marca de precaución Hitachi (viejo 6684850) | ||||
| 182 | 6697625 | 1.98 | 2.39 | |
| Marca de nivel (antiguo 923-3738f-20) | ||||
| 183 | 6684852 | 2.15 | 2.60 | |
| Marca de nivel (antiguo 923-33700-20) | ||||
| 184 | 6684851 | 2.15 | 2.60 | |
| Tubo principal | ||||
| 185 | 6699445 | 21.86 | 26.45 | |
| Eje de transmisión (viejo 6696484) | ||||
| 186 | 6698514 | 15.60 | 18.88 | |
| No hay información disponible, no se puede pedir | ||||
| 187 | 6696493 | |||
| Percha | ||||
| 187A | 6600504 | 1.20 | 1.45 | |
| Tapa (a) | ||||
| 188 | 6698515 | 2.10 | 2.54 | |
| WIRE CLAMP | ||||
| 189 | 6699450 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 190 | 6696980 | |||
| Soporte de cubierta de seguridad | ||||
| 191 | 6696951 | 3.33 | 4.02 | |
| No hay información disponible, no se puede pedir | ||||
| 192 | 6696950 | |||
| Tornillo autorroscante 4x14 (antiguo 993-48040-142 | ||||
| 193 | 6684751 | 2.15 | 2.60 | |
| Cuchilla (antiguo 797-37714-20) | ||||
| 194 | 6684750 | 4.29 | 5.19 | |
| Etiqueta de precaución (seto) | ||||
| 195 | 6600328 | 1.04 | 1.26 | |
| Juego de soportes de mango (a+b) (antiguo 6696576+ | ||||
| 196 | 6600499 | 10.65 | 12.89 | |
| Tornillo de máquina M5x10 (10 piezas) | ||||
| 197 | 949236 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 6684764 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 6696596 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 944458 | |||
| Cubierta del cortador (antiguo 615-37224-20/790290 | ||||
| 504 | 6684768 | 2.15 | 2.60 | |
| Cubierta de corte | ||||
| 504A | 6699756 | 1.15 | 1.39 | |
| Cubierta del cortador (antiguo 615-37224-20/790290 | ||||
| 504B | 6684768 | 2.15 | 2.60 | |
| No hay información disponible, no se puede pedir | ||||
| 505 | 875769 | |||
| No hay información disponible, no se puede pedir | ||||
| 506 | 6696448 | |||
| No hay información disponible, no se puede pedir | ||||
| 506A | 6601420 | |||
| No hay información disponible, no se puede pedir | ||||
| 507 | 6698711 | |||
