Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki CJ120VA'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

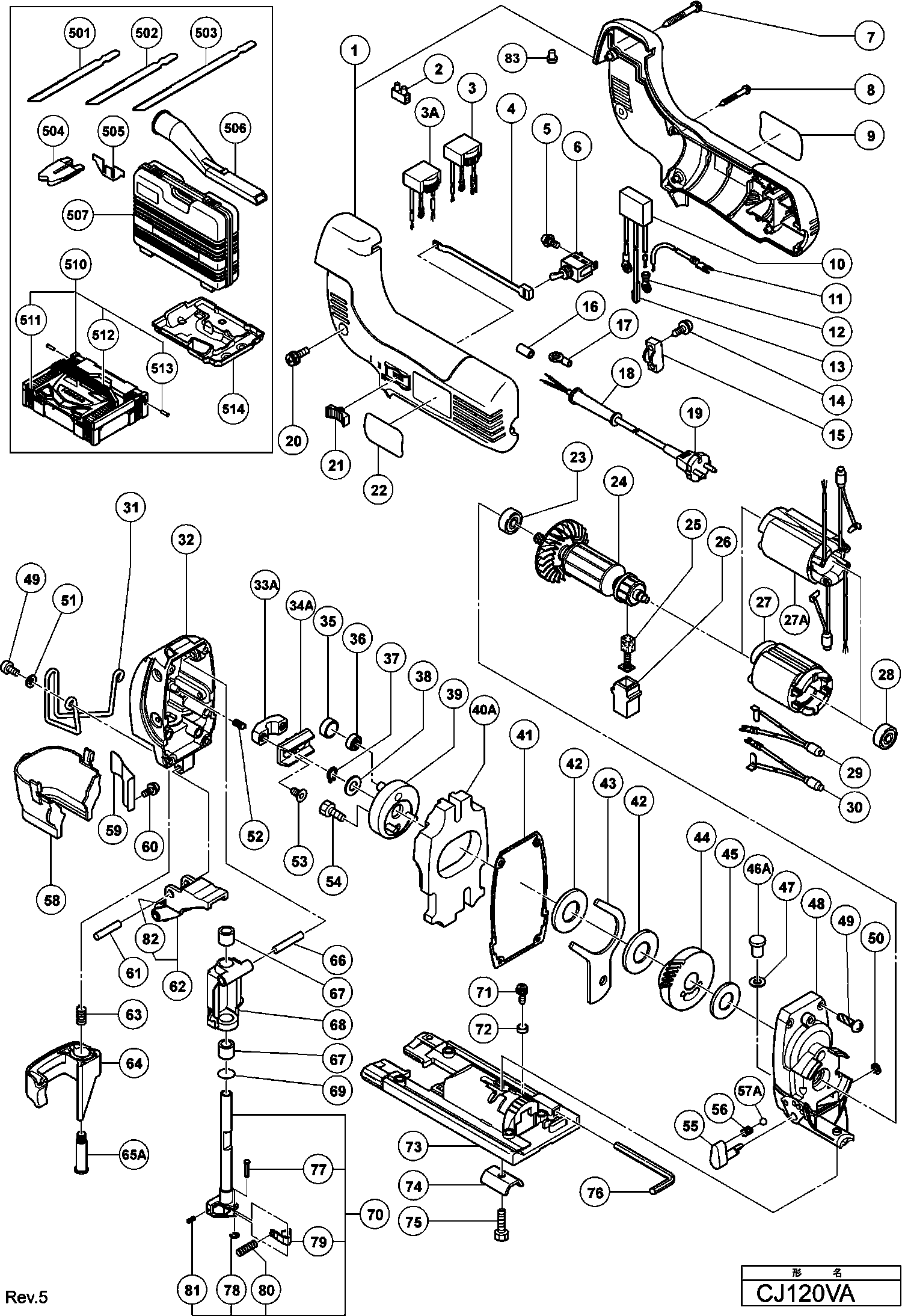

Dibujo técnico de los/las Hikoki CJ120VA
Lista de las piezas de repuesto de Hikoki CJ120VA
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 321616 | 29.01 | 35.11 | |
| Bloque de Terminal | ||||
| 2 | 938307 | 2.13 | 2.57 | |
| REGULADOR | ||||
| 3 | 321597 | 59.23 | 71.66 | |
| No hay información disponible, no se puede pedir | ||||
| 3A | 334343 | |||
| Varilla de acoplamiento DF 700 | ||||
| 4 | 321594 | 3.75 | 4.54 | |
| Tornillo de máquina (con arandela) M3.5x6 | ||||
| 5 | 305499 | 1.05 | 1.27 | |
| Ya no disponible, sin reemplazo | ||||
| 6 | 955509 | |||
| Tornillo autorroscante (con brida) D4x30 (negro) | ||||
| 7 | 305490 | 1.04 | 1.26 | |
| Tornillo de roscado D4x20 con brida (negro) | ||||
| 8 | 301653 | 1.04 | 1.26 | |
| Condensador (antiguo 930030/991313) | ||||
| 10 | 994273 | 4.29 | 5.19 | |
| No hay información disponible, no se puede pedir | ||||
| 11 | 321610 | |||
| Terminal Div.tipos | ||||
| 12 | 311741 | 1.04 | 1.26 | |
| Terminal de Tierra Dh22vd/dh20pb Cj120v/va | ||||
| 13 | 302488 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 14 | 984750 | |||
| Abrazadera del cordón | ||||
| 15 | 960266 | 1.04 | 1.26 | |
| Casquillo roscado para cable | ||||
| 16 | 981373 | 1.05 | 1.27 | |
| Terminal de Conexión | ||||
| 17 | 980063 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 18 | 953327 | |||
| Cable 230 Voltios Gbr | ||||
| 19 | 500450Z | 31.63 | 38.27 | |
| Cordón | ||||
| 19 | 500240Z | 13.18 | 15.94 | |
| Cordón 2.5m 2 X 1.0 Sin Enchufe | ||||
| 19 | 500237Z | 11.40 | 13.79 | |
| Cordón 2,5m 2 X 1.0 H05vv-f (Antiguo 500395z) | ||||
| 19 | 500447Z | 6.60 | 7.99 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 19 | 500247Z | 6.18 | 7.48 | |
| TORNILLO DE BLOQUEO DE SELLO M4X10 | ||||
| 20 | 321577 | 2.70 | 3.27 | |
| Deslizador del interruptor | ||||
| 21 | 321595 | 2.70 | 3.27 | |
| Rodamiento de bolas 608ddw | ||||
| 23 | 608DDW | 7.95 | 9.62 | |
| ANKER 110-115 VOLT | ||||
| 24 | 360593U | 58.52 | 70.81 | |
| ARMADURA 230V | ||||
| 24 | 360593E | 57.48 | 69.54 | |
| Escobilla de carbono (1 par) | ||||
| 25 | 999041 | 4.50 | 5.44 | |
| Soporte de Cepillo de Carbono | ||||
| 26 | 955203 | 2.40 | 2.90 | |
| Estator 230V | ||||
| 27 | 340545E | 41.00 | 49.61 | |
| Inducido 220-240 VOLTIOS | ||||
| 27A | 340820E | 34.24 | 41.43 | |
| Rodamiento de bolas 608ddmc2eps2s | ||||
| 28 | 608DDM | 5.55 | 6.72 | |
| Restrictor TN19/11/10-3E25 | ||||
| 29 | 321599 | 5.98 | 7.23 | |
| Restrictor TN19/11/10-3E25 | ||||
| 30 | 321598 | 6.30 | 7.62 | |
| Soporte de retención | ||||
| 31 | 321582 | 3.75 | 4.54 | |
| Cubierta interior | ||||
| 32 | 321584 | 20.95 | 25.35 | |
| Soporte de abrazadera de conexión | ||||
| 33A | 321572 | 5.46 | 6.61 | |
| Conector Cj120v/va | ||||
| 34A | 321570 | 12.91 | 15.62 | |
| No hay información disponible, no se puede pedir | ||||
| 35 | 321569 | |||
| Rodamiento de agujas Ntn K6x9x8t2 | ||||
| 36 | 940917 | 7.50 | 9.08 | |
| ANILLO TOPE | ||||
| 37 | 940079 | 1.04 | 1.26 | |
| ARANDELA | ||||
| 38 | 963351 | 1.04 | 1.26 | |
| Sostenedor de peso | ||||
| 39 | 305742 | 11.40 | 13.79 | |
| Peso de equilibrio Sv12v/sv12sd | ||||
| 40A | 321565 | 29.60 | 35.82 | |
| Junta | ||||
| 41 | 321564 | 1.35 | 1.63 | |
| ARANDELA | ||||
| 42 | 963349 | 1.05 | 1.27 | |
| Leva orbital | ||||
| 43 | 305738 | 3.30 | 3.99 | |
| ENGANCHE | ||||
| 44 | 321563 | 45.55 | 55.12 | |
| ARANDELA | ||||
| 45 | 957540 | 1.04 | 1.26 | |
| Pin orbital | ||||
| 46A | 321988 | 2.70 | 3.27 | |
| Fieltro | ||||
| 47 | 305740 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 48 | 321562 | |||
| Tornillo de máquina M4x12 (10 piezas) | ||||
| 49 | 949217 | 1.05 | 1.27 | |
| Arandela | ||||
| 50 | 673489 | 1.04 | 1.26 | |
| Anillo M4 (10 piezas) | ||||
| 51 | 949423 | 1.05 | 1.27 | |
| Muelle | ||||
| 52 | 305752 | 1.05 | 1.27 | |
| Tornillo M5X10 | ||||
| 53 | 321566 | 2.55 | 3.09 | |
| Tornillo con cabeza hexagonal (con brida) M5x12 | ||||
| 54 | 305755 | 1.04 | 1.26 | |
| Botón De Cambio | ||||
| 55 | 321578 | 9.40 | 11.37 | |
| Muelle | ||||
| 56 | 982454 | 1.04 | 1.26 | |
| Bola de acero 5/32 (10 Pcs.) | ||||
| 57A | 335297 | 1.04 | 1.26 | |
| Capucho protector | ||||
| 58 | 321583 | 5.40 | 6.53 | |
| Tope de material (a) | ||||
| 59 | 321592 | 2.70 | 3.27 | |
| Tornillo de máquina M4 X 8 | ||||
| 60 | 958523 | 1.04 | 1.26 | |
| Aguja D5x19.8 | ||||
| 61 | 305592 | 1.04 | 1.26 | |
| Rodillo guía | ||||
| 62 | 321574 | 44.55 | 53.91 | |
| Muelle de palanca Cj120v/va | ||||
| 63 | 321580 | 1.35 | 1.63 | |
| Palanca (a) Vb13y | ||||
| 64 | 321581 | 4.95 | 5.99 | |
| Perno de Palanca | ||||
| 65A | 325081 | 4.65 | 5.63 | |
| No hay información disponible, no se puede pedir | ||||
| 66 | 321568 | |||
| COJINETE DE MANGA | ||||
| 67 | 941625 | 1.05 | 1.27 | |
| Porta sierra | ||||
| 68 | 321571 | 16.36 | 19.80 | |
| Anillo O (p-16) | ||||
| 69 | 873095 | 1.04 | 1.26 | |
| Émbolo | ||||
| 70 | 321567 | 57.48 | 69.54 | |
| Tornillo de máquina (con arandela) M4x8 (negro) | ||||
| 71 | 315500 | 1.35 | 1.63 | |
| Anillo de goma (1) | ||||
| 72 | 321576 | 1.35 | 1.63 | |
| Placa base KS 60 | ||||
| 73 | 321573 | 14.99 | 18.13 | |
| Cierre de base Cj120v/va | ||||
| 74 | 321575 | 6.46 | 7.82 | |
| Tornillo Hexagonal Interno M5x14 (10 Piezas) | ||||
| 75 | 949665 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 76 | 944458 | |||
| PASADOR | ||||
| 77 | 322539 | 3.30 | 3.99 | |
| Arandela de resorte | ||||
| 78 | 322540 | 1.65 | 2.00 | |
| Soporte para Eje 321567 | ||||
| 79 | 322541 | 6.00 | 7.26 | |
| Muelle | ||||
| 80 | 322542 | 1.65 | 2.00 | |
| Pin de Rol D2x5 | ||||
| 81 | 882519 | 1.35 | 1.63 | |
| Rodillo de cuchilla | ||||
| 82 | 323410 | 14.70 | 17.79 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 83 | 959140 | 3.30 | 3.99 | |
| Guarda contra astillas | ||||
| 504 | 321590 | 1.50 | 1.82 | |
| OBTURADOR | ||||
| 505 | 321586 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 506 | 321591 | |||
| No hay información disponible, no se puede pedir | ||||
| 507 | 317262 | |||
| No hay información disponible, no se puede pedir | ||||
| 510 | 337739 | |||
| No hay información disponible, no se puede pedir | ||||
| 511 | 336472 | |||
| No hay información disponible, no se puede pedir | ||||
| 512 | 336473 | |||
| No hay información disponible, no se puede pedir | ||||
| 513 | 336474 | |||
| No hay información disponible, no se puede pedir | ||||
| 514 | 337740 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 963400 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 879336 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 879337 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 879338 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 879339 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 879340 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 879341 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 321593 | |||
| PLACA BASE DE METAL 145 MM DE LARGO | ||||
| 613 | 321992 | 26.40 | 31.94 | |
| Placa base de plástico de 150mm de largo | ||||
| 614 | 321993 | 12.15 | 14.70 | |
| Tornillo especial | ||||
| 615 | 321996 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 616 | 321878 | |||
