Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki CR13VBY'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

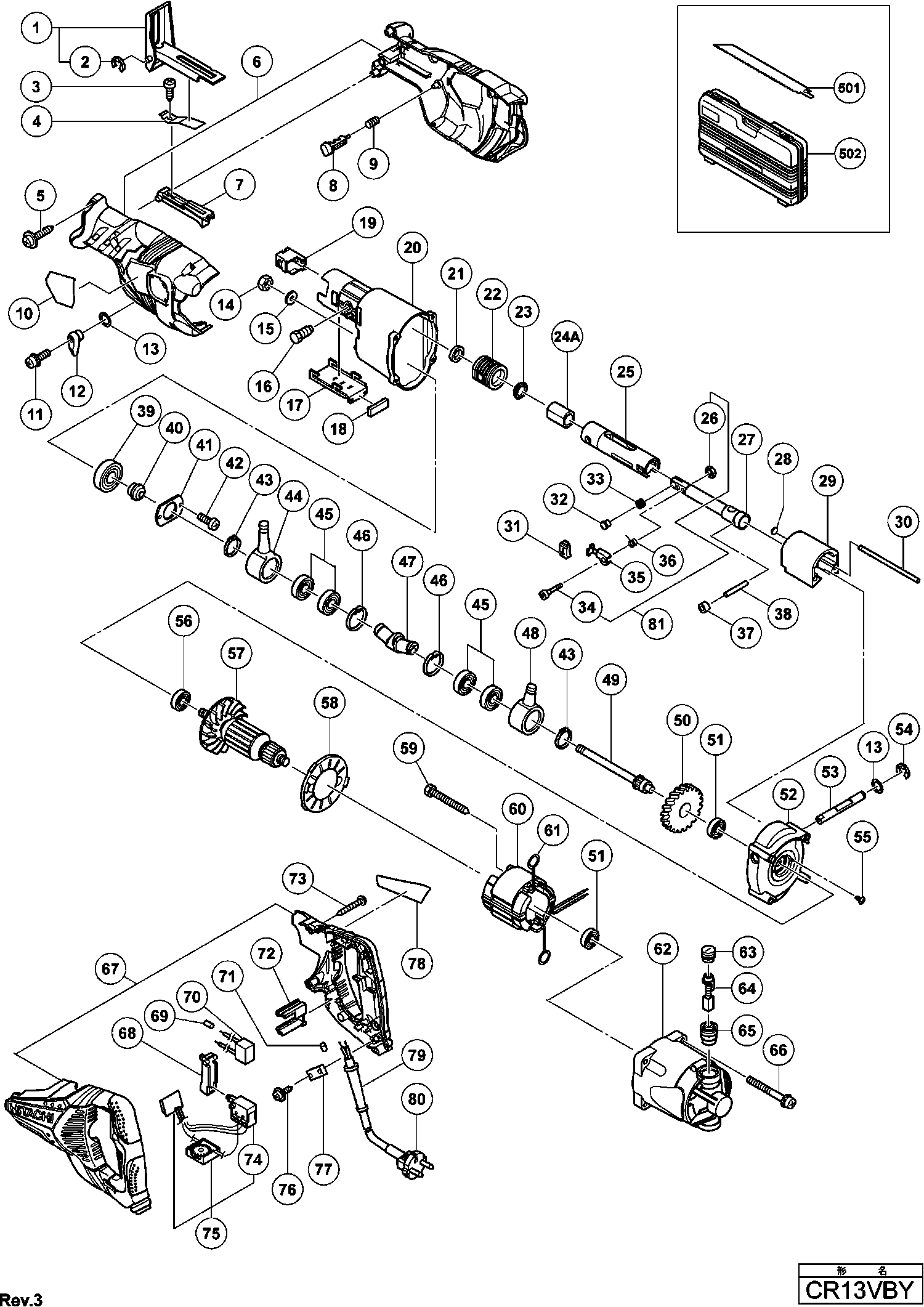

Dibujo técnico de los/las Hikoki CR13VBY
Lista de las piezas de repuesto de Hikoki CR13VBY
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Placa base KS 60 | ||||
| 1 | 326575 | 6.75 | 8.17 | |
| ANILLO TOPE | ||||
| 2 | 872971 | 1.05 | 1.27 | |
| Tornillo de golpeteo D4x8 | ||||
| 3 | 327693 | 1.65 | 2.00 | |
| Resorte de placa | ||||
| 4 | 326595 | 4.50 | 5.44 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 5 | 307028 | 1.05 | 1.27 | |
| Cubierta Frontal | ||||
| 6 | 326584 | 24.75 | 29.95 | |
| Palanca de ajuste | ||||
| 7 | 326597 | 4.20 | 5.08 | |
| Botón AGC 18 | ||||
| 8 | 326596 | 4.20 | 5.08 | |
| Muelle de empuje | ||||
| 9 | 326594 | 1.05 | 1.27 | |
| Tornillo de sellado (con arandelas) M4x10 (negro) | ||||
| 11 | 303851 | 1.05 | 1.27 | |
| Perilla cambia (c) | ||||
| 12 | 326593 | 1.05 | 1.27 | |
| Ya no disponible, sin reemplazo | ||||
| 13 | 872654 | |||
| No hay información disponible, no se puede pedir | ||||
| 14 | 327325 | |||
| Arandela (g) | ||||
| 15 | 327114 | 1.05 | 1.27 | |
| Perno M10 | ||||
| 16 | 318493 | 6.45 | 7.80 | |
| Adaptador de placa base | ||||
| 17 | 326574 | 2.10 | 2.54 | |
| Goma protectora | ||||
| 18 | 326779 | 1.05 | 1.27 | |
| Porta hoja (c) | ||||
| 19 | 326589 | 7.95 | 9.62 | |
| Caja de engranajes | ||||
| 20 | 327116 | 26.68 | 32.28 | |
| Arandela de fieltro | ||||
| 21 | 318458 | 1.65 | 2.00 | |
| Anillo, Retención | ||||
| 22 | 326576 | 2.10 | 2.54 | |
| Arandela en V | ||||
| 23 | 318459 | 1.65 | 2.00 | |
| METAL (C) (VIEJO 326579) | ||||
| 24A | 334994 | 1.05 | 1.27 | |
| Arbusto de guía | ||||
| 25 | 326578 | 20.90 | 25.29 | |
| Tuerca de Seguridad M5 (antigua 949566z) (10 Pieza | ||||
| 26 | 949566 | 1.04 | 1.26 | |
| Émbolo | ||||
| 27 | 326580 | 34.24 | 41.43 | |
| Anillo de goma (1) | ||||
| 28 | 327123 | 1.65 | 2.00 | |
| Peso (a) | ||||
| 29 | 327122 | 36.16 | 43.76 | |
| Eje de Peso (d) | ||||
| 30 | 327121 | 7.50 | 9.08 | |
| Tapa para Cr13vc | ||||
| 31 | 321130 | 1.35 | 1.63 | |
| Pin de soporte (b) Cr13vc | ||||
| 32 | 321134 | 12.45 | 15.06 | |
| Resorte (b) | ||||
| 33 | 318483 | 1.20 | 1.45 | |
| Tornillo especial M5 | ||||
| 34 | 326590 | 1.05 | 1.27 | |
| Palanca de Bloqueo | ||||
| 35 | 326588 | 7.50 | 9.08 | |
| Resorte de Hoja | ||||
| 36 | 326591 | 1.05 | 1.27 | |
| Rodillo oscilante Cr13vc | ||||
| 37 | 327124 | 3.15 | 3.81 | |
| PIN D6 (ANTIGUO 318491) | ||||
| 38 | 326585 | 3.15 | 3.81 | |
| Rodamiento de bolas 6003 Dd | ||||
| 39 | 6003DD | 7.50 | 9.08 | |
| Émbolo | ||||
| 40 | 327118 | 3.15 | 3.81 | |
| Cubierta del rodamiento (b) Cr13va | ||||
| 41 | 318476 | 4.65 | 5.63 | |
| TORNILLO DE BLOQUEO DE SELLO M4X10 | ||||
| 42 | 326573 | 1.65 | 2.00 | |
| Arandela | ||||
| 43 | 967261 | 1.05 | 1.27 | |
| Placa recíproca | ||||
| 44 | 326581 | 14.55 | 17.61 | |
| RODAMIENTO DE BOLAS 6003VVCM (RETENEDOR DE NYLON) | ||||
| 45 | 327694 | 5.25 | 6.35 | |
| Anillo de Seguridad D35 (10 Piezas) | ||||
| 46 | 939556 | 10.20 | 12.34 | |
| Segundo Eje (d) | ||||
| 47 | 327119 | 19.11 | 23.13 | |
| Placa recíproca | ||||
| 48 | 327115 | 17.88 | 21.63 | |
| Segundo Eje (e) | ||||
| 49 | 327120 | 7.50 | 9.08 | |
| ENGANCHE | ||||
| 50 | 318473 | 14.03 | 16.97 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 51 | 608VVM | 5.70 | 6.90 | |
| Cubierta interior | ||||
| 52 | 327117 | 18.84 | 22.79 | |
| Eje de cambio Dv18v | ||||
| 53 | 326602 | 4.20 | 5.08 | |
| Arandela de resorte | ||||
| 54 | 974577 | 1.05 | 1.27 | |
| Tornillo de cabeza ranurada (sellos) M4x10 | ||||
| 55 | 314430 | 1.05 | 1.27 | |
| Rodamiento de bolas 6001vvcmps2l | ||||
| 56 | 6001VV | 6.60 | 7.99 | |
| ARMADURA 230V | ||||
| 57 | 360795E | 70.40 | 85.18 | |
| Guía de ventilador | ||||
| 58 | 318467 | 2.10 | 2.54 | |
| Tornillo de corte D5x55 | ||||
| 59 | 953174 | 1.04 | 1.26 | |
| Estator 230V | ||||
| 60 | 340698E | 57.06 | 69.05 | |
| Punto de contacto del Portaescobillas | ||||
| 61 | 930703 | 2.40 | 2.90 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 62 | 327126 | 16.78 | 20.30 | |
| Tapa del cepillo | ||||
| 63 | 945161 | 1.20 | 1.45 | |
| Escobilla de carbono (1 par) | ||||
| 64 | 999043 | 4.50 | 5.44 | |
| Soporte de Cepillo de Carbono | ||||
| 65 | 958900 | 6.45 | 7.80 | |
| Tornillo de máquina con arandelas M5x60 (negro) | ||||
| 66 | 307224 | 1.05 | 1.27 | |
| Conjunto de asas | ||||
| 67 | 326600 | 28.60 | 34.61 | |
| DESLIZADOR DE INTERRUPTOR | ||||
| 68 | 322133 | 1.05 | 1.27 | |
| Casquillo roscado para cable | ||||
| 69 | 981373 | 1.05 | 1.27 | |
| Condensador (antiguo 987178) | ||||
| 70 | 930039 | 1.95 | 2.36 | |
| Casquillo roscado para cable | ||||
| 71 | 981373 | 1.05 | 1.27 | |
| Soporte de Triac | ||||
| 72 | 326598 | 1.05 | 1.27 | |
| Tornillo autorroscante (con brida) D4x30 (negro) | ||||
| 73 | 305490 | 1.04 | 1.26 | |
| Interruptor | ||||
| 74 | 321960 | 32.18 | 38.93 | |
| Interruptor | ||||
| 75 | 318505 | 61.33 | 74.20 | |
| No hay información disponible, no se puede pedir | ||||
| 76 | 984750 | |||
| Tira de sujeción (antiguo 994566) | ||||
| 77 | 937631 | 1.04 | 1.26 | |
| Protector de cable D8.8 | ||||
| 79 | 380090 | 1.04 | 1.26 | |
| Cable 3M 2 X 1,0 H05vv-f con enchufe 16a CEE | ||||
| 80 | 500461Z | 17.88 | 21.63 | |
| Tornillo especial M5 | ||||
| 81 | 334921 | 4.05 | 4.90 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 327129 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 327054 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 958182 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 958183 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 959611 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 958185 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 958188 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 996427 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 318611 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 318612 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 318613 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 318614 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 318617 | |||
| No hay información disponible, no se puede pedir | ||||
| 613 | 318618 | |||
| No hay información disponible, no se puede pedir | ||||
| 614 | 324818 | |||
| No hay información disponible, no se puede pedir | ||||
| 615 | 324819 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 318619 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 318620 | |||
| No hay información disponible, no se puede pedir | ||||
| 618 | 318621 | |||
| No hay información disponible, no se puede pedir | ||||
| 619 | 327691 | |||
| No hay información disponible, no se puede pedir | ||||
| 620 | 327692 | |||
