Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki CR13VEYWSZ'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

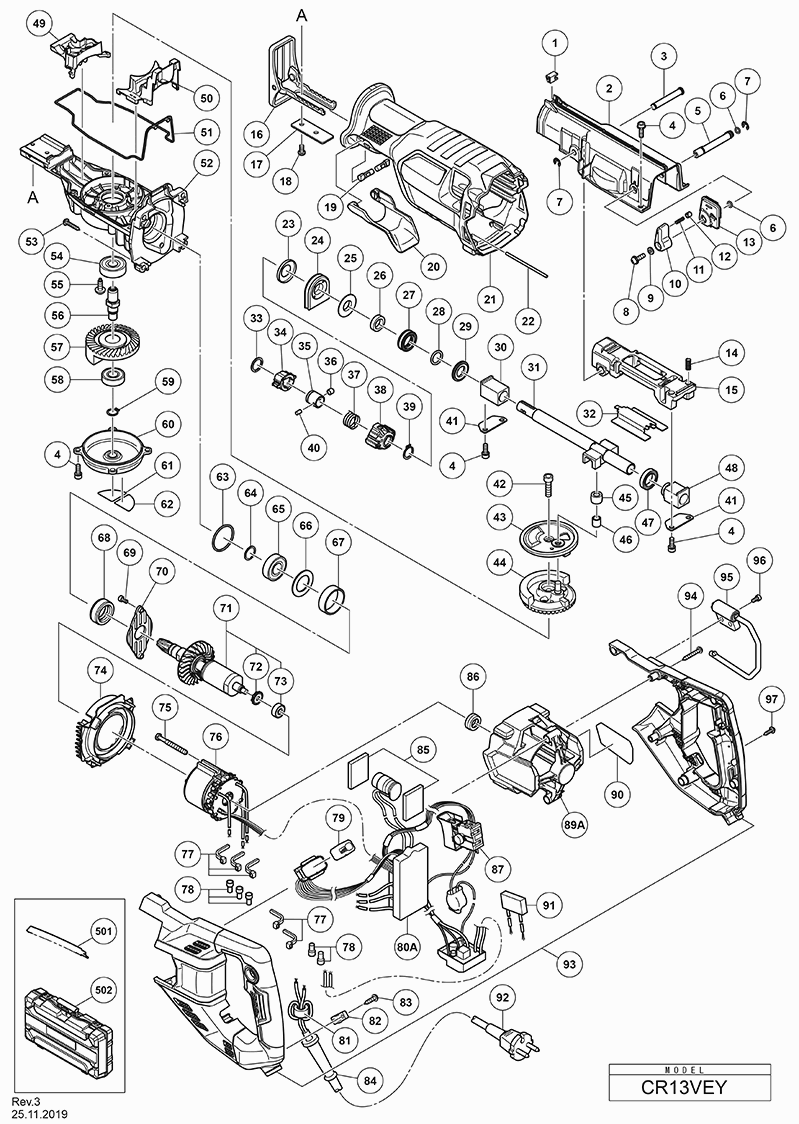

Dibujo técnico de los/las Hikoki CR13VEYWSZ
Lista de las piezas de repuesto de Hikoki CR13VEYWSZ
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| SOPORTE DE LED | ||||
| 1 | 375183 | 1.35 | 1.63 | |
| TAPA SUPERIOR | ||||
| 2 | 373501 | 10.20 | 12.34 | |
| EJE (A) | ||||
| 3 | 375184 | 3.00 | 3.63 | |
| Perno hexagonal. (con arandela) M5x16 | ||||
| 4 | 305574 | 1.05 | 1.27 | |
| EJE DE CAMBIO (ANTIGUO 373497) | ||||
| 5 | 375185 | 5.10 | 6.17 | |
| Anillo-O (s-5) | ||||
| 6 | 872822 | 3.00 | 3.63 | |
| Anillo de retención D6 | ||||
| 7 | 955479 | 1.05 | 1.27 | |
| Tornillo de bloqueo (con arandela sp.) M4x12 | ||||
| 8 | 307127 | 1.05 | 1.27 | |
| Arandela del perno M4 (negro) Para 220v-240v | ||||
| 9 | 323210 | 1.05 | 1.27 | |
| BOTÓN DE CAMBIO | ||||
| 10 | 373503 | 1.04 | 1.26 | |
| Resorte (b) | ||||
| 11 | 373499 | 1.04 | 1.26 | |
| TAPA DE RESORTE | ||||
| 12 | 373500 | 1.04 | 1.26 | |
| PLACA DE PALANCA | ||||
| 13 | 373508 | 1.04 | 1.26 | |
| Resorte (a) | ||||
| 14 | 373490 | 1.04 | 1.26 | |
| SOPORTE DE EMPUJADOR | ||||
| 15 | 373487 | 8.25 | 9.98 | |
| Cuerpo base | ||||
| 16 | 371382 | 4.05 | 4.90 | |
| PLACA BASE | ||||
| 17 | 371383 | 1.04 | 1.26 | |
| Perno M5X12 | ||||
| 18 | 332662 | 3.45 | 4.17 | |
| Eje de palanca de base (antiguo 373502) | ||||
| 19 | 375186 | 2.70 | 3.27 | |
| PALANCA DE BASE | ||||
| 20 | 373504 | 1.04 | 1.26 | |
| Tapa frontal | ||||
| 21 | 373506 | 14.58 | 17.64 | |
| Pasador de ajuste | ||||
| 22 | 375187 | 1.35 | 1.63 | |
| Arandela de sellado | ||||
| 23 | 373477 | 1.04 | 1.26 | |
| SELLADO DE POLVO | ||||
| 24 | 373478 | 1.65 | 2.00 | |
| PLACA DE MANGUITO | ||||
| 25 | 373479 | 1.04 | 1.26 | |
| ARANDELA DE FIELTRO | ||||
| 26 | 373480 | 1.04 | 1.26 | |
| MANGUITO DE SELLO (A) | ||||
| 27 | 373481 | 1.05 | 1.27 | |
| Anillo O | ||||
| 28 | 373482 | 1.04 | 1.26 | |
| MANGUITO DE SELLO (B) | ||||
| 29 | 373483 | 1.04 | 1.26 | |
| Metal (A) | ||||
| 30 | 375189 | 2.40 | 2.90 | |
| EMPUJADOR | ||||
| 31 | 373486 | 34.38 | 41.59 | |
| PLACA (A) | ||||
| 32 | 373489 | 1.04 | 1.26 | |
| Anillo de retención en espiral D16 | ||||
| 33 | 371368 | 1.04 | 1.26 | |
| Porta cuchillas | ||||
| 34 | 373475 | 6.60 | 7.99 | |
| Manga/Acero inoxidable/Herramienta eléctrica | ||||
| 35 | 375190 | 4.95 | 5.99 | |
| Pasador de Soporte (A) | ||||
| 36 | 374951 | 1.04 | 1.26 | |
| Resorte de cuchilla | ||||
| 37 | 371379 | 1.04 | 1.26 | |
| CUBIERTA DEL PORTA-CUCHILLAS | ||||
| 38 | 373476 | 1.04 | 1.26 | |
| Anillo de retención para eje D13 | ||||
| 39 | 371367 | 1.04 | 1.26 | |
| PASADOR | ||||
| 40 | 371380 | 1.04 | 1.26 | |
| PLACA METÁLICA | ||||
| 41 | 373491 | 1.04 | 1.26 | |
| Tornillo de Cabeza Hex. de Bloqueo de Sello M6x20 | ||||
| 42 | 371991 | 1.04 | 1.26 | |
| GUÍA ORBITAL | ||||
| 43 | 373492 | 5.55 | 6.72 | |
| ENGANCHE | ||||
| 44 | 373494 | 16.09 | 19.47 | |
| Eje de palanca de base (antiguo 373502) | ||||
| 45 | 375191 | 4.20 | 5.08 | |
| RODAMIENTO DE AGUJAS | ||||
| 46 | 373959 | 5.55 | 6.72 | |
| No hay información disponible, no se puede pedir | ||||
| 47 | 6803BB | |||
| METAL (A) | ||||
| 48 | 373485 | 1.65 | 2.00 | |
| Lubricador (F) | ||||
| 49 | 374952 | 1.04 | 1.26 | |
| Lubricador (R) | ||||
| 50 | 374953 | 1.04 | 1.26 | |
| Empaquetado | ||||
| 51 | 373498 | 1.50 | 1.82 | |
| Cubierta del engranaje | ||||
| 52 | 375192 | 19.39 | 23.46 | |
| Tornillo de golpeo (con brida) D5x30 (negro) | ||||
| 53 | 328707 | 1.05 | 1.27 | |
| Rodamiento de bolas 6201vvcmps2s | ||||
| 54 | 6201VV | 6.45 | 7.80 | |
| No hay información disponible, no se puede pedir | ||||
| 55 | 301936 | |||
| HUSILLO | ||||
| 56 | 375193 | 5.55 | 6.72 | |
| Engranaje de contador | ||||
| 57 | 375194 | 13.05 | 15.79 | |
| Rodamiento de bolas 6001vvcmps2l | ||||
| 58 | 6001VV | 6.60 | 7.99 | |
| Arandela de resorte D12 (10 piezas) | ||||
| 59 | 939542 | 1.50 | 1.82 | |
| DEBAJO DE LA CUBIERTA | ||||
| 60 | 373510 | 4.95 | 5.99 | |
| ANILLO TORICO (DIÁMETRO INTERNO 31.5) | ||||
| 63 | 373527 | 1.04 | 1.26 | |
| ANILLO DE RETENCIÓN D15 NUEVO | ||||
| 64 | 375195 | 1.04 | 1.26 | |
| Rodamiento de bolas 6002 Vv C7mfa | ||||
| 65 | 6002VV | 7.35 | 8.89 | |
| ARANDELA D34.8 | ||||
| 66 | 373511 | 1.04 | 1.26 | |
| CASQUILLO (ANTIGUO 373512) | ||||
| 67 | 375196 | 2.10 | 2.54 | |
| AMORTIGUADOR | ||||
| 68 | 373513 | 1.04 | 1.26 | |
| Tornillo de cabeza hexagonal M5x8 (10 piezas) | ||||
| 69 | 949818 | 2.40 | 2.90 | |
| Cubierta del rodamiento | ||||
| 70 | 373514 | 1.05 | 1.27 | |
| ROTOR ASS'Y NUEVO | ||||
| 71 | 361114 | 39.74 | 48.08 | |
| JUNTA ANTIPOLVO (606) | ||||
| 72 | 373515 | 1.04 | 1.26 | |
| Rodamiento de bolas 606zzmc3ps2s | ||||
| 73 | 606ZZM | 15.40 | 18.63 | |
| Guía del ventilador | ||||
| 74 | 373517 | 1.05 | 1.27 | |
| Tornillo D4x45 | ||||
| 75 | 981824 | 1.05 | 1.27 | |
| SENSOR DEL ESTATOR PCB | ||||
| 76 | 341037 | 42.76 | 51.74 | |
| STATOR SENSOR PCB 110 VOLT | ||||
| 76 | 341036 | 39.66 | 47.99 | |
| Abrazadera de cable Cl10sa, Cg18dal, Cg18dl | ||||
| 77 | 313505 | 1.05 | 1.27 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 78 | 959141 | 3.75 | 4.54 | |
| Hoja del Panel | ||||
| 79 | 374950 | 1.04 | 1.26 | |
| MONTAJE DEL INTERRUPTOR DE CONTROL 220-240 VOLT | ||||
| 80 | 375199 | 161.15 | 194.99 | |
| CONTROLLER SWITCH ASS'Y 110 VOLT (OLD 375198) | ||||
| 80A | 375992 | 147.68 | 178.69 | |
| Tubo termorretráctil | ||||
| 81 | 334379 | 4.65 | 5.63 | |
| Abrazadera del cordón | ||||
| 82 | 960266 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 83 | 984750 | |||
| Casquillo del cable D10.1 | ||||
| 84 | 938051 | 1.04 | 1.26 | |
| Soporte (b) para supresor de ruido | ||||
| 85 | 322823 | 1.65 | 2.00 | |
| CASQUILLO DE GOMA | ||||
| 86 | 373516 | 1.04 | 1.26 | |
| INTERRUPTOR | ||||
| 87 | 374948 | 19.80 | 23.96 | |
| CARCASA | ||||
| 89A | 373519 | 5.70 | 6.90 | |
| Condensador (antiguo 987178) | ||||
| 91 | 930039 | 1.95 | 2.36 | |
| CORD 2,4M 2 X 1.5 H05VV-F GBR 110V | ||||
| 92 | 500463Z | 22.60 | 27.35 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 92 | 500247Z | 6.18 | 7.48 | |
| Juego de manijas (a)+(b) | ||||
| 93 | 374949 | 14.99 | 18.13 | |
| Tornillo autorroscante (con brida) D4x30 (negro) | ||||
| 94 | 305490 | 1.04 | 1.26 | |
| Gancho (1) | ||||
| 95 | 375200 | 14.58 | 17.64 | |
| Tornillo de Cabeza Hex. de Bloqueo de Sello M5x10 | ||||
| 96 | 371992 | 1.04 | 1.26 | |
| Tornillo de roscado D4x20 con brida (negro) | ||||
| 97 | 301653 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 502 | 375202 | |||
