Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki CR24DV'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

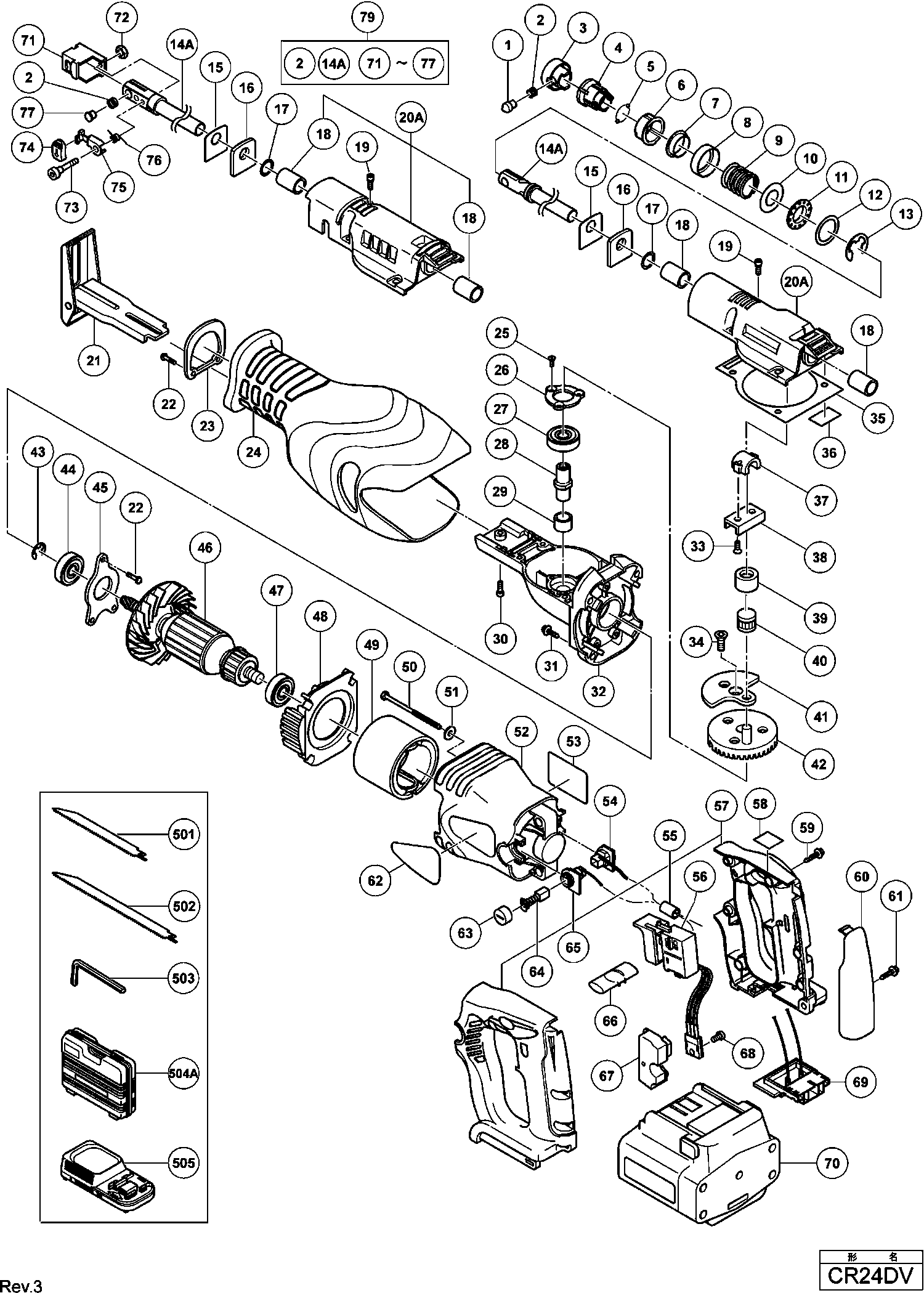

Dibujo técnico de los/las Hikoki CR24DV
Lista de las piezas de repuesto de Hikoki CR24DV
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Pasador de seguridad | ||||
| 1 | 318481 | 4.80 | 5.81 | |
| Resorte (b) | ||||
| 2 | 318483 | 1.20 | 1.45 | |
| Soporte | ||||
| 3 | 318478 | 19.94 | 24.12 | |
| Soporte (b) para supresor de ruido | ||||
| 4 | 318479 | 11.85 | 14.34 | |
| Bola de acero D4.76 (10 piezas) | ||||
| 5 | 959149 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 6 | 318480 | |||
| Anillo de guía | ||||
| 7 | 318477 | 1.05 | 1.27 | |
| Anillo de polvo | ||||
| 8 | 318487 | 1.05 | 1.27 | |
| Resorte (a) Dh18vb | ||||
| 9 | 318482 | 1.20 | 1.45 | |
| Arandela (e) | ||||
| 10 | 318484 | 1.65 | 2.00 | |
| Anillo de Cojinete | ||||
| 11 | 318485 | 6.45 | 7.80 | |
| Arandela (d) Cm12y | ||||
| 12 | 318486 | 1.65 | 2.00 | |
| ANILLO DE BLOQUEO D14 | ||||
| 13 | 318453 | 1.65 | 2.00 | |
| Émbolo | ||||
| 14A | 324472 | 18.56 | 22.46 | |
| Junta | ||||
| 15 | 996401 | 1.05 | 1.27 | |
| Empaque De Fieltro | ||||
| 16 | 996400 | 1.05 | 1.27 | |
| Anillo de goma | ||||
| 17 | 996407 | 1.05 | 1.27 | |
| Metal D12x22 | ||||
| 18 | 956589 | 2.55 | 3.09 | |
| Perno hexagonal. (con arandela) M5x16 | ||||
| 19 | 305574 | 1.05 | 1.27 | |
| Cubierta interior | ||||
| 20A | 324471 | 18.56 | 22.46 | |
| Placa base KS 60 | ||||
| 21 | 319866 | 35.06 | 42.43 | |
| Tornillo de la máquina M4x12 | ||||
| 22 | 951039 | 1.05 | 1.27 | |
| Placa de cubierta | ||||
| 23 | 319868 | 2.85 | 3.45 | |
| TIRA | ||||
| 24 | 319867 | 25.16 | 30.45 | |
| SEAL LOCK PLACA TORNILLO M4X12 | ||||
| 25 | 993244 | 1.05 | 1.27 | |
| EMPAQUETADO DE COJINETE (B) | ||||
| 26 | 319849 | 1.35 | 1.63 | |
| Rodamiento de bolas 6901zzcmps2l | ||||
| 27 | 6901ZZ | 8.70 | 10.53 | |
| BARRA TOMMY | ||||
| 28 | 319848 | 8.85 | 10.71 | |
| Metal (b) | ||||
| 29 | 954789 | 1.05 | 1.27 | |
| Tornillo | ||||
| 30 | 996399 | 1.04 | 1.26 | |
| TORNILLO D5X30 | ||||
| 31 | 986011 | 1.04 | 1.26 | |
| Cubierta de engranaje | ||||
| 32 | 319844 | 35.00 | 42.35 | |
| Tornillo | ||||
| 33 | 319875 | 3.00 | 3.63 | |
| PERNO M6X16 | ||||
| 34 | 319851 | 1.35 | 1.63 | |
| Junta | ||||
| 35 | 319856 | 3.00 | 3.63 | |
| Junta | ||||
| 36 | 319874 | 1.35 | 1.63 | |
| Soporte | ||||
| 37 | 983567 | 5.11 | 6.19 | |
| Pieza de conexión (antiguo 983568) | ||||
| 38 | 996405 | 19.94 | 24.12 | |
| CONEXIÓN | ||||
| 39 | 983541 | 22.00 | 26.62 | |
| Rodillo de aguja | ||||
| 40 | 324470 | 3.30 | 3.99 | |
| Peso de equilibrio Sv12v/sv12sd | ||||
| 41 | 319852 | 1.50 | 1.82 | |
| ENGANCHE | ||||
| 42 | 319850 | 52.53 | 63.56 | |
| Arandela | ||||
| 43 | 670514 | 1.05 | 1.27 | |
| Rodamiento de bolas 6001vvcmps2l | ||||
| 44 | 6001VV | 6.60 | 7.99 | |
| Cubierta del cojinete (b) | ||||
| 45 | 319843 | 1.35 | 1.63 | |
| Armazón 24V | ||||
| 46 | 360555 | 126.40 | 152.94 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 47 | 608VVM | 5.70 | 6.90 | |
| No hay información disponible, no se puede pedir | ||||
| 48 | 319788 | |||
| Imán | ||||
| 49 | 319846 | 32.59 | 39.43 | |
| Tornillo de Rosca Hex. hd. d4x60 | ||||
| 50 | 960108 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 51 | 319956 | |||
| No hay información disponible, no se puede pedir | ||||
| 52 | 319808 | |||
| Portaescobillas de carbono (b) | ||||
| 54 | 319814 | 8.40 | 10.16 | |
| Tubo termorretráctil | ||||
| 55 | 318247 | 1.05 | 1.27 | |
| Interruptor | ||||
| 56 | 319861 | 43.86 | 53.07 | |
| Manija TSC 55 | ||||
| 57 | 319855 | 22.96 | 27.78 | |
| Tornillo autorroscante (con brida) D4x30 (negro) | ||||
| 59 | 305490 | 1.04 | 1.26 | |
| Cubierta de agarre | ||||
| 60 | 319790 | 5.70 | 6.90 | |
| Tornillo autorroscante (con brida) D4x25 (negro) | ||||
| 61 | 304035 | 1.04 | 1.26 | |
| Tapa del cepillo | ||||
| 63 | 319847 | 1.65 | 2.00 | |
| Cepillos de Carbono (2 Piezas) (antiguo 999058) | ||||
| 64 | 999068 | 4.73 | 5.72 | |
| Portaescobillas (a) | ||||
| 65 | 319813 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 66 | 319865 | |||
| Disipador de Calor Cr24dv/dv24dv | ||||
| 67 | 319812 | 2.85 | 3.45 | |
| Tornillo de la máquina M3x12 | ||||
| 68 | 993963 | 1.05 | 1.27 | |
| Soporte Terminal | ||||
| 69 | 319894 | 14.99 | 18.13 | |
| No hay información disponible, no se puede pedir | ||||
| 70 | 319807 | |||
| Soporte de hoja de sierra | ||||
| 71 | 321132 | 15.95 | 19.30 | |
| Tuerca M4 | ||||
| 72 | 322709 | 1.65 | 2.00 | |
| Tornillo especial M4 | ||||
| 73 | 322134 | 1.65 | 2.00 | |
| Tapa para Cr13vc | ||||
| 74 | 321130 | 1.35 | 1.63 | |
| Palanca (a) Vb13y | ||||
| 75 | 321131 | 9.69 | 11.72 | |
| Muelle | ||||
| 76 | 321135 | 2.55 | 3.09 | |
| Pin de soporte (b) Cr13vc | ||||
| 77 | 321134 | 12.45 | 15.06 | |
| Hoja de sierra + Soporte | ||||
| 79 | 329726 | 58.99 | 71.37 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 318613 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 318621 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 944458 | |||
| No hay información disponible, no se puede pedir | ||||
| 504A | 324313 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 958182 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 958183 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 959611 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 958185 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 958188 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 996427 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 318611 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 318612 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 318614 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 324818 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 324819 | |||
| No hay información disponible, no se puede pedir | ||||
| 613 | 318617 | |||
| No hay información disponible, no se puede pedir | ||||
| 614 | 318618 | |||
| No hay información disponible, no se puede pedir | ||||
| 615 | 318619 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 318620 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 318621 | |||
