Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki CS30EH'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

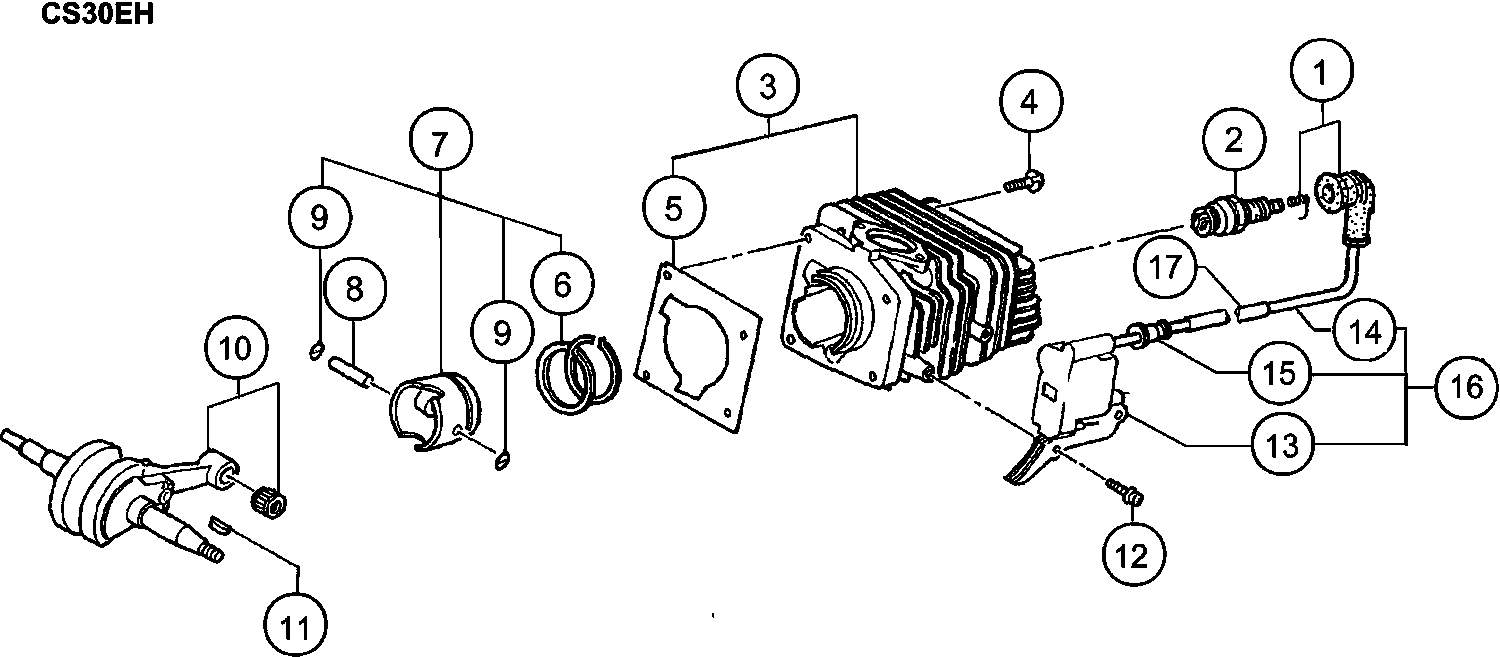

Dibujo técnico de los/las Hikoki CS30EH

Lista de las piezas de repuesto de Hikoki CS30EH

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Conjunto de tapa de bujía (antiguo 157-01570-90/66
1 6687468 2.31 2.80
Bujía Rcj8y
2 6699328 3.30 3.99
Juego de cilindros (antiguo 001-01750-90)
3 6685460 58.39 70.65
Bolt M5x18 / s hexagonal (antiguo 994-61050-184)
4 6684586 2.15 2.60
Junta de cilindro (antiguo 017-01750-20)
5 6685725 1.15 1.39
Anillo de pistón (antiguo 041-04000-20)
6 6686122 4.45 5.38
Conjunto de pistones, repuesto (antiguo 030-01750-
7 6685880 24.20 29.28
Pasador de pistón 9 X 31 (antiguo 037-01400-20/791
8 6686008 2.31 2.80
Circlip (antiguo 039-00000-20)
9 6685078 1.15 1.39
Conjunto de cigüeñal. (viejo 046-01751-80)
10 6686172 64.28 77.77
Chaveta semilunar 3x13x4.5 (antiguo 068-10100-20)
11 6684899 2.15 2.60
Tornillo de alta tensión 4x18ws (antiguo 994-16040
12 6695407 1.15 1.39
Bobina
13 6685089 36.15 43.74
Ya no disponible, sin reemplazo
14 6687890
Tapa de Goma
15 6684602 2.15 2.60
Bobina (167-20555-90)
16 6687667 36.15 43.74
Tubo aislante para cable (antiguo 755-32050-20)
17 6692900 1.15 1.39
Calza 0.1 (antigua 071-04063-21)
21 6686474 1.15 1.39
Calce S T0.2 (antiguo 071-04063-23)
21 6685098 1.15 1.39
Calce S T0.3 (antiguo 071-04063-24)
21 6685099 1.15 1.39
Tuerca del volante (antiguo 066-00000-20)
22 6685104 1.15 1.39
Arandela
23 6695222 1.15 1.39
Arandela
24 6685103 1.15 1.39
Conjunto del rotor del magneto (viejo 155-20544-90
25 6685102 17.40 21.05
Resorte de trinquete de arranque (antiguo 790-0174
27 6685105 1.15 1.39
Anillo de retención D4e (antiguo 993-55040-001)
28 6685101 1.15 1.39
No hay información disponible, no se puede pedir
29 6684668
Ensamble de Caja de Cigüeñal (antiguo 072-01750-90
30 6686524 44.31 53.62
Sello de aceite
31 6684607 4.29 5.19
Junta de la caja del cigüeñal (antiguo 090-01750-2
32 6686702 1.15 1.39
Rodamiento de bolas 6201 A2c3
33 6685096 5.28 6.38
No hay información disponible, no se puede pedir
34 6685095
Cuerpo de limpiador Comp. (antiguo 155-32970-81)
51 6687421 8.41 10.18
Junta del colector de admisión
52 6689876 1.15 1.39
Espaciador del colector de admisión (antiguo 400-3
53 6685202 3.30 3.99
Colector de admisión comp. (antiguo 391-01750-81)
54 6689787 12.05 14.58
Caja del motor Ass'y (antiguo 560-32970-90)
55 6691367 60.35 73.02
Válvula de ventilación de aire (b) (viejo 562-0406
56 6685173 2.31 2.80
Guía de pulso (antiguo 431-32970-20)
57 6685203 1.15 1.39
Conjunto de tapas internas (viejas 629-01750-90)
58 6685175 6.93 8.38
Perno con agujero hexagonal 5x20/ps (antiguo 994-6
59 6684634 2.15 2.60
Placa de verificación de soplado (antiguo 476-0170
60 6690843 1.15 1.39
Válvula de estrangulación (antiguo 700-32970-20)
61 6692411 1.15 1.39
Calzo de estrangulación 0.8 (antiguo 708-32350-20)
62 6692596 1.15 1.39
Manguito de caucho para la varilla del estrangulad
63 6692591 1.15 1.39
Botón de estrangulación comp. (antiguo 704-32970-8
64 6692514 3.30 3.99
Tapa de ajuste (antiguo 190-32970-20)
65 6687958 2.31 2.80
Tapa de ajuste (antiguo 190-3297u-20)
65 6687959 2.31 2.80
Esponja de ralentí (antigua 191-32970-20)
66 6685224 1.15 1.39
Cubierta del filtro de aire
67 6686304 5.61 6.79
Cubierta del filtro de aire
68 6689735 1.15 1.39
Elemento del filtro de aire
69 6690074 3.30 3.99
Tornillo con agujero hexagonal M4x12/s (antiguo 99
70 6684595 2.15 2.60
Tornillo roscador D4.5x14 (antiguo 990-73045-144)
71 6685153 1.15 1.39
Tornillo 5x42/ws (antiguo 994-16050-422) Nuevo
72 6695428 1.15 1.39
Perno de agujero hexagonal 5x18ps (antiguo 994-630
73 6695505 1.15 1.39
Collar (antiguo 027-0630a-20)
74 6685853 2.31 2.80
Arandela 5 (antiguo 992-00050-011)
75 6684864 2.15 2.60
Tornillo Hex. Agujero 5x40 (antiguo 990-51050-403)
81 6695054 1.15 1.39
Arandela (antiguo 992-10050-012)
82 6684662 2.15 2.60
Set de silenciador (antiguo 704-01750-90)
83 6692448 19.36 23.43
Cuerpo del silenciador B Comp. (viejo 717-01750-80
84 6692628 6.44 7.79
Ya no disponible, sin reemplazo
85 6692679
Junta del silenciador (antiguo 739-01750-20)
86 6692834 2.31 2.80
Cuerpo del silenciador A Comp. (antiguo 716-01750-
87 6692608 4.45 5.38
Junta de silenciador (antiguo 737-01750-20)
88 6692735 2.31 2.80
Tubo de Aceite B (viejo 505-32710-20)
101 6691121 4.45 5.38
Clip 7 (antiguo 680-04019-21)
102 6692312 1.15 1.39
Arandela
103 6684661 2.15 2.60
Filtro del aceite (antiguo 487-32712-20/6696804)
104 6690919 1.15 1.39
Cuerpo del filtro de aceite (antiguo 486-32710-90)
105 6685249 2.31 2.80
Junta de tubería (antiguo 497-32970-20)
106 6685196 1.15 1.39
Bomba de Cebado Comp. (antiguo 442-25143-80)
107 6685139 5.94 7.18
Tubería de combustible 2.5x4x90 (antiguo 700-02504
108 6685267 1.15 1.39
Tubo de combustible 2.5x4x210 (antiguo 700-02504-2
109 6692353 1.15 1.39
Tubo de goma (antiguo 678-56300-20 & 6685272)
110 6697174 1.98 2.39
Tubo de goma (antiguo 6685195)
110A 6697632 4.63 5.60
Tubo de protección (antiguo 222-01750-20)
111 6688155 5.94 7.18
Cuerpo del filtro de la bomba (antiguo 675-11600-9
112 6685199 4.45 5.38
Tapa del tanque completa
113 6685180 3.30 3.99
Empaque de tapa de tanque (viejo 630-3252k-20/6685
114 6685179 1.15 1.39
Tapa del tanque de aceite Ass'y (antiguo 6685178)
115 6697756 3.80 4.60
EMPAQUE DE TAPA DE TANQUE DE ACEITE (ANTIGUO 66851
116 6697888 1.04 1.26
Conjunto de arranque S (antiguo 756-0175d-90)
121 6692911 28.14 34.05
Tornillo de ajuste (antiguo 839-03045-20)
122 6684679 2.15 2.60
Polea de arranque (antigua 774-01761-20)
124 6685184 4.95 5.99
Cuerda (antigua 783-01761-20)
125 6685186 2.31 2.80
Caja de muelle (antigua 778-01761-90)
126 6685185 9.24 11.18
Muelle amortiguador (antiguo 758-01761-20)
127 6685183 4.45 5.38
Manija de inicio
128 6685188 2.31 2.80
Carcasa del ventilador
129 6686952 17.55 21.24
Tornillo de toque D4.5x20 (antiguo 990-72045-204)
130 6685191 1.15 1.39
Placa de leva (antigua 759-0174M-20)
131 6685182 3.30 3.99
Placa (antiguo 795-04063-20)
132 6685189 1.15 1.39
Tornillo roscador D4.5x14 (antiguo 990-73045-144)
133 6685153 1.15 1.39
No hay información disponible, no se puede pedir
134 6687481
Cubierta de sellado (viejo 129-01750-20)
135 6687183 2.31 2.80
Guía de aire
136 6687327 4.45 5.38
Ensamblaje del carburador Wt553 Walbro (antiguo 45
141 6690650 86.36 104.50
Pantalla de entrada (antiguo 578-25007-20)
142 6684700 4.29 5.19
Cuerpo de la bomba (antiguo 575-25006-20)
143 6691416 8.91 10.78
Tornillo (antiguo 514-25001-20)
144 6685210 1.15 1.39
Junta de la bomba (antiguo 577-25007-20)
145 6685212 2.31 2.80
Diafragma de la bomba (antiguo 576-25006-20)
146 6685213 4.45 5.38
Palanca de control (antiguo 473-25001-20)
147 6685217 3.30 3.99
Tornillo de fijación de pasador de bisagra (antigu
148 6685218 2.31 2.80
Resorte de válvula (antiguo 477-25080-20)
149 6690872 2.31 2.80
Pasador de bisagra (antiguo 605-25001-20)
150 6685219 1.15 1.39
Cubierta del diafragma (antiguo 476-25004-20)
151 6685222 4.45 5.38
Membrana de medición Comp. (antiguo 474-25001-80/6
152 6690827 11.71 14.17
Ya no disponible, sin reemplazo
153 6685220
Válvula de aguja (antiguo 603-25012-20)
154 6685215 5.28 6.38
Resorte de ajuste de ralentí (antiguo 463-25006-20
155 6685297 2.31 2.80
Tornillo de ajuste de ralentí (antiguo 462-25016-2
156 6685298 2.31 2.80
Tornillo de ajuste (antiguo 548-25012-20)
157 6685223 1.15 1.39
Carburador Ass'y Wt551 (antiguo 455-25302-90)
158 6690647 76.38 92.41
Cuerpo de bomba (antiguo 575-25028-20/6696844)
159 6685211 8.41 10.18
No hay información disponible, no se puede pedir
160 6690721
Resorte de ajuste Alto/Bajo (antiguo 623-25032-20)
161 6692048 2.31 2.80
Tornillo 5x14/w.s (antiguo 994-16050-141)
161 6695416 1.15 1.39
Cubierta de Bomba de Aceite (antiguo 097-32970-20)
162 6686764 2.31 2.80
Muelle de ajuste alto (antiguo 485-25040-20)
163 6690897 3.30 3.99
Tubería de aceite A (antiguo 515-32710-20)
163 6691223 3.30 3.99
Tornillo de Engranaje (antiguo 084-32900-20)
164 6686645 10.40 12.58
Esponja de ventilación
165 6685156 1.15 1.39
Conjunto de bomba de aceite (antiguo 144-32970-90)
166 6687325 11.71 14.17
Anillo de ajuste de aceite (antiguo 488-32970-20)
167 6690957 1.15 1.39
Ajustador de bomba de aceite (antiguo 501-32710-21
168 6691070 1.15 1.39
Anillo O P-6 (antiguo 6695663)
169 6697917 1.04 1.26
Set de carcasa de bomba de aceite, repuesto (viejo
170 6686681 9.74 11.78
Anillo O P-6 (antiguo 6695663)
171 6697917 1.04 1.26
Tornillo de Roscar D5x14 (antiguo 990-72050-144)
172 6685275 1.15 1.39
Tubo de combustible (antiguo 700-07105-02)
173 6685154 1.15 1.39
Captor de cadena (antiguo 125-32710-20)
174 6685155 1.15 1.39
Tornillo autoperforante D4.5x14 (antiguo 990-75045
175 6685152 1.15 1.39
Tuerca (antiguo 121-32530-20)
191 6685166 2.31 2.80
Embrague Comp. (antiguo 6688559/6685362)
192 6685142 14.38 17.39
Rodamiento de agujas (antiguo 999-62101-301)
193 6685143 4.45 5.38
Carcasa del Embrague Comp. (antiguo 310-32710-20/6
194 6685144 14.53 17.58
Arandela
195 6685145 2.31 2.80
Tornillo autorroscante D4x10 (antiguo 993-41040-10
196 6685161 1.15 1.39
Placa de guía A (antiguo 6690733)
197 6697599 2.80 3.39
Collar del cigüeñal (antiguo 511-32900-20)
199 6685146 2.31 2.80
Tornillo autorroscante D4x10 (antiguo 993-41040-10
200 6685161 1.15 1.39
Montaje de la carcasa lateral (antiguo 040-32970-9
201 6686110 64.28 77.77
Placa de guía B (antiguo 462-32911-21/6690755)
202 6690756 2.31 2.80
Tornillo 2.6x5 (antiguo 993-30026-050)
203 6695269 1.15 1.39
Manija de freno Comp. (antiguo 6689676)
204 6697958 8.58 10.38
Extractor de Cadena
205B 6698986 13.35 16.15
Cubierta de enlace de freno, negra (antigua 375-32
206 6689712 2.31 2.80
Resorte del freno (antiguo 374-32970-20)
207 6689705 2.31 2.80
Placa de Soporte de Freno Comp. (antiguo 386-32901
208 6685119 4.45 5.38
Rodillo de agujas 3x9.8 (antiguo 999-05300-980)
209 6685141 1.15 1.39
Conjunto de enlace de freno
210 6685388 4.05 4.90
Banda de freno
211 6689728 8.41 10.18
Collar de fijación del limpiador (antiguo 470-1024
212 6690805 1.15 1.39
Collar (antiguo 031-32901-20)
213 6685120 1.15 1.39
Cubierta de la caja lateral (antiguo 039-32970-81)
214 6686046 14.35 17.36
Muelle de Palanca de Freno (antiguo 388-32900-20)
215 6685122 2.31 2.80
Tornillo autoperforante D4x15 (antiguo 993-41040-1
216 6685148 1.15 1.39
Tornillo autorroscante 5x35 (antiguo 990-73050-354
221 6695107 1.15 1.39
Collar de fijación del limpiador (antiguo 470-1024
222 6690805 1.15 1.39
No hay información disponible, no se puede pedir
223 6688263
Tornillo autorroscante 5x40 (antiguo 990-73050-404
224 6695108 1.15 1.39
Collarín de Amortiguador A (antiguo 275-32970-20)
225 6688481 1.15 1.39
Tornillo autorroscante D5x16 (antiguo 990-73050-16
226 6685074 1.15 1.39
Empuñadura trasera B (antiguo 011-32970-80)
227 6685651 6.60 7.99
Tapa de pasador de empuje (antiguo 725-32161-20)
228 6692680 1.15 1.39
Resorte de tope (viejo 066-32300-20)
229 6686447 1.15 1.39
Pasador de empuje (antiguo 064-32530-20)
230 6686430 1.15 1.39
Palanca de seguridad (antiguo 257-32910-20)
231 6688363 1.15 1.39
Palanca del acelerador (antiguo 060-32970-20)
232 6686395 2.31 2.80
Muelle Palanca del Acelerador (viejo 061-32710-20)
233 6686416 2.31 2.80
Asa Trasera (antiguo 010-32970-20)
234 6685623 4.45 5.38
Tornillo autoperforante D4x15 (antiguo 993-41040-1
235 6685148 1.15 1.39
Mango delantero (antiguo 209-32970-21)
236 6688085 6.28 7.59
Cordón de 180mm (antiguo 274-01750-80)
237 6685252 2.31 2.80
Cable 325l (antiguo 178-01751-80)
238 6687838 2.31 2.80
INTERRUPTOR DE PARADA (ANTIGUO 170-04063-80)
239 6685239 3.30 3.99
Cable del acelerador
240 6693874 4.45 5.38
Componente de abrazadera de cuerda (antiguo 198-11
241 6688011 1.15 1.39
Cubierta de la carcasa del motor (antiguo 563-3297
242 6691379 3.30 3.99
Tornillo roscador D4.5x14 (antiguo 990-73045-144)
243 6685153 1.15 1.39
Llave Combinada 10/19mm (antiguo 013-29323-50/6685
501 6685257 3.30 3.99
Menos conductor
502 6686632 3.06 3.71
Pasador
503 6685270 7.65 9.26
Tornillo de Roscar D5x14 (antiguo 990-72050-144)
504 6685275 1.15 1.39
No hay información disponible, no se puede pedir
505 6697852
No hay información disponible, no se puede pedir
506 6685294
No hay información disponible, no se puede pedir
507A 6685401
Placa de Nombre Cs30eh(s) (antiguo 906-72101-21)
601 6694396 1.15 1.39
No hay información disponible, no se puede pedir
602 6694499
Marcador de arranque Cs30eh(s) (antiguo 915-72103-
603 6694501 2.10 2.54

Hay 0 artículos en su cesta de la compra.
