Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki CS33ET'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

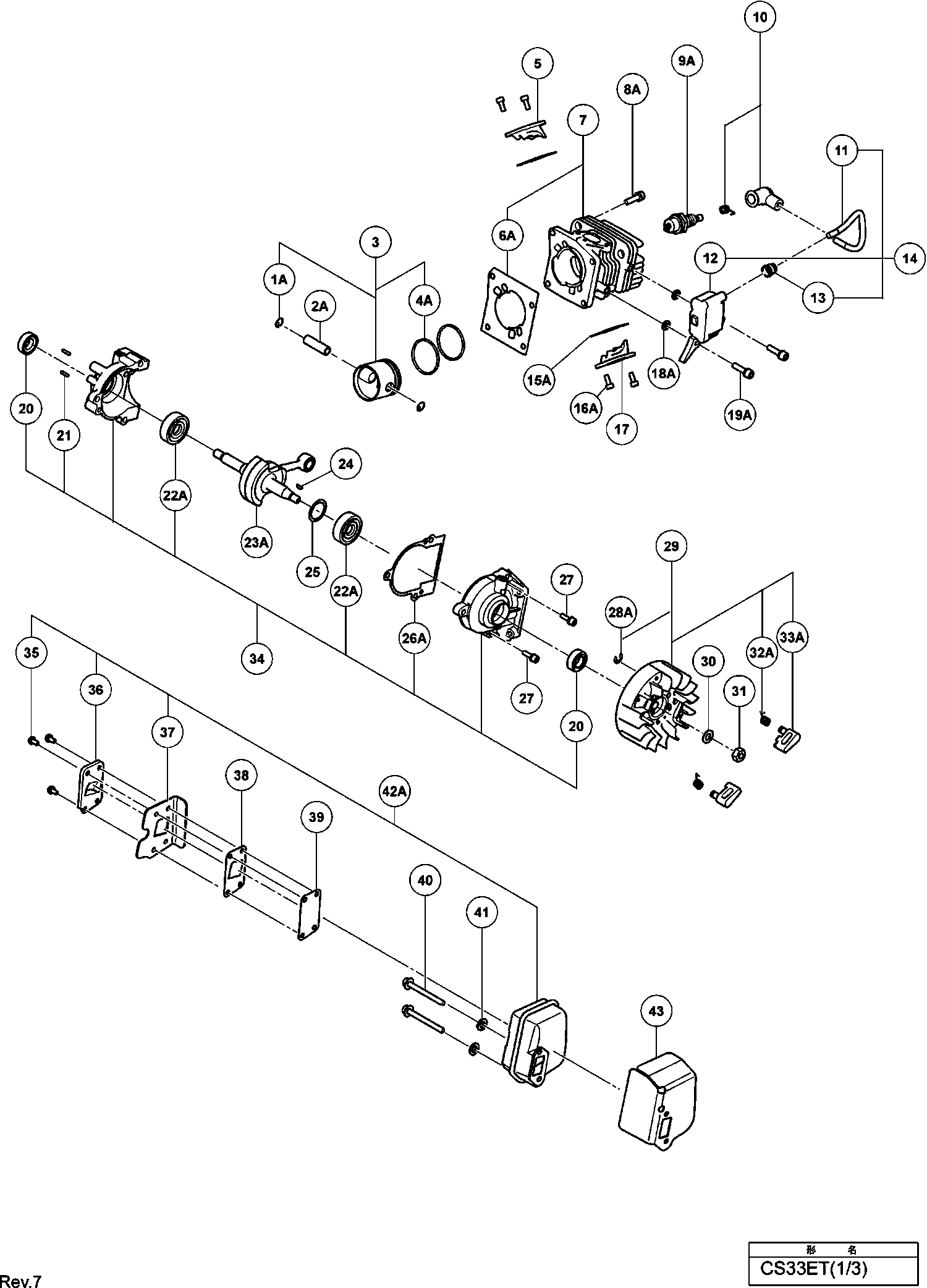

Dibujo técnico de los/las Hikoki CS33ET

Lista de las piezas de repuesto de Hikoki CS33ET

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Clip de Cir
1A 6685326 1.05 1.27
Pasador De Pistón (viejo 6685079)
2A 6696764 1.20 1.45
Set de Pistón (antiguo 030-5631m-90)
3 6685080 22.24 26.91
Anillo de pistón (xr1-1856)
4A 6685331 4.05 4.90
Ya no disponible, sin reemplazo
5 6685082
Empacado del cilindro
6A 6698697 1.20 1.45
Set de Cilindro (antiguo 001-56300-90)
7 6685084 38.26 46.30
No hay información disponible, no se puede pedir
8A 305583
Ensamble de bujía Bpmr6a (antiguo 6685086)
9A 6699319 8.91 10.78
Ensamble de bujía (antiguo 6685085)
9A 6699317 6.76 8.18
Tapa de Bujía Ass'y (antiguo 157-56300-90)
10 6685087 2.31 2.80
Cable de Alto Voltaje (antiguo 178-20560-20)
11 6685088 2.31 2.80
Bobina
12 6685089 36.15 43.74
Tapa de Goma
13 6684602 2.15 2.60
Bobina (antigua 167-20560-90)
14 6685091 36.15 43.74
No hay información disponible, no se puede pedir
15A 6698698
Tornillo (10 piezas)
16A 949812 2.40 2.90
Ya no disponible, sin reemplazo
17 6685094
Ya no disponible, sin reemplazo
18A 6698700
Tornillo de cabeza hexagonal (con arandelas) M4x18
19A 6698388 1.05 1.27
Sello de aceite
20 6684607 4.29 5.19
No hay información disponible, no se puede pedir
21 6685095
RODAMIENTO DE BOLAS
22A 6685328 3.00 3.63
Cigüeñal
23A 6698693 55.14 66.72
Chaveta semilunar 3x13x4.5 (antiguo 068-10100-20)
24 6684899 2.15 2.60
Calce S T0.2 (antiguo 071-04063-23)
25 6685098 1.15 1.39
Calce S T0.3 (antiguo 071-04063-24)
25 6685099 1.15 1.39
No hay información disponible, no se puede pedir
26A 6698694
No hay información disponible, no se puede pedir
27 6684668
Anillo de retención D4
28A 6685336 1.05 1.27
Conjunto del rotor del magneto (viejo 155-20544-90
29 6685102 17.40 21.05
Arandela
30 6685103 1.15 1.39
Tuerca del volante (antiguo 066-00000-20)
31 6685104 1.15 1.39
Muelle
32A 6685335 1.05 1.27
Trinquete de arranque
33A 6685334 1.05 1.27
Caja de cigüeñal ass'y (viejo 072-56300-90)
34 6685107 28.14 34.05
Arandela
35 6685109 1.15 1.39
Tornillo de máquina (con arandela especial) M4x10
35 986662 1.05 1.27
Tubo de escape (antiguo 734-56300-20)
36 6685110 2.31 2.80
Empaque Especial de Silenciador (viejo 751-56300-2
37 6685111 3.30 3.99
Placa de Fijación de Gasa (viejo 745-56300-20)
38 6685112 3.30 3.99
Gasa de Silenciador (viejo 732-56300-20)
39 6685113 2.31 2.80
Perno de Cabeza de Casquillo Hexagonal M5x50 (viej
40 6685114 1.15 1.39
Arandela
41 6684661 2.15 2.60
Silenciador Completo (viejo 706-56300-81)
42 6685115 34.19 41.37
Silenciador (antiguo 705-56301-90)
42A 6697102 16.19 19.59
Empaque del Silenciador (antiguo 737-56300-20)
43 6685117 3.30 3.99
Placa de Soporte de Freno Comp. (antiguo 386-32901
71 6685119 4.45 5.38
Collar (antiguo 031-32901-20)
72 6685120 1.15 1.39
Conjunto de enlace de freno
73A 6685388 4.05 4.90
Resorte de palanca de freno
74A 6696783 1.20 1.45
Manija del freno (viejo 365-72930-80)
75 6685123 6.30 7.62
Cubierta del enlace de freno (antiguo 375-72930-20
77 6685126 1.15 1.39
Anillo de ajuste de aceite (antiguo 488-72930-20)
78 6685127 1.15 1.39
Regulador de la bomba de aceite (antiguo 501-72000
79 6685128 1.15 1.39
Resorte de ajuste (antiguo 502-72000-20)
80 6685129 1.15 1.39
Arandela
81 6685070 1.15 1.39
Tapa de ajuste de la bomba de aceite (antigua 503-
82A 6685130 1.15 1.39
Resorte de engranaje de bomba (antiguo 099-72000-2
83 6685131 1.15 1.39
Comp. de engranaje de bomba (antiguo 085-72000-80)
84 6685132 11.71 14.17
Tornillo máquina M3x8 (antiguo 990-11030-081)
85 6685133 1.15 1.39
Caja de Bomba de Aceite Comp.
86 6685134 13.20 15.97
Caja de Bomba de Aceite Ass'y (antiguo 088-72000-9
87A 6685135 19.06 23.07
Tornillo de bloqueo de sello M5x15 (antiguo 990-54
88 6685136 1.15 1.39
Bobina protectora
89A 6698699 1.20 1.45
Tubo de combustible 2,5x4x42 (antiguo 700-02504-04
90 6685138 1.15 1.39
Bomba de Cebado Comp. (antiguo 442-25143-80)
91 6685139 5.94 7.18
Banda de freno
92 6685140 14.53 17.58
Rodillo de agujas D3
93A 6685391 1.05 1.27
No hay información disponible, no se puede pedir
94A 6685362
RODAMIENTO DE AGUJAS
95A 6685361 4.05 4.90
CAJA DE EMBRAGUE
96A 6685403 10.20 12.34
Arandela
97A 6685414 1.05 1.27
Anillo de Cigüeñal
98A 6685360 2.10 2.54
Cubierta de la bomba de aceite (anterior 097-72930
99 6685147 1.15 1.39
Tornillo autoperforante D4x15 (antiguo 993-41040-1
100 6685148 1.15 1.39
Arandela
101 6685149 1.15 1.39
Tubo de aceite (a) (antiguo 515-72000-20)
102 6685150 2.31 2.80
Engranaje de tornillo (antiguo 084-72000-20)
103 6685151 9.24 11.18
Tornillo autoperforante D4.5x14 (antiguo 990-75045
104 6685152 1.15 1.39
Tornillo roscador D4.5x14 (antiguo 990-73045-144)
105 6685153 1.15 1.39
Tubo de combustible (antiguo 700-07105-02)
106 6685154 1.15 1.39
Captor de cadena (antiguo 125-32710-20)
107 6685155 1.15 1.39
Esponja de ventilación
108 6685156 1.15 1.39
Placa de guía (b) (antiguo 6685157)
109A 6696784 2.10 2.54
Tornillo roscador D3x8 (antiguo 993-11030-801)
110 6685158 1.15 1.39
No hay información disponible, no se puede pedir
111 6685295
Tornillo autorroscante D4x10 (antiguo 993-41040-10
112 6685161 1.15 1.39
Placa de guía (a)
113A 6698692 4.20 5.08
Cubierta lateral comp. (antiguo 039-72930-80)
115 6685165 10.89 13.17
Tuerca de abrazadera de barra de cadena
116A 6685416 1.05 1.27
Resorte de freno (antiguo 6685167)
117A 6685389 1.05 1.27
Engranaje (a) (viejo 301-72000-20)
118 6685168 2.31 2.80
No hay información disponible, no se puede pedir
119 6685169
Extractor de Cadena
119B 6698986 13.35 16.15
No hay información disponible, no se puede pedir
120A 6697854
Tornillo autorroscante D4x10 (antiguo 993-41040-10
121 6685161 1.15 1.39
Válvula de ventilación de aire (b) (viejo 562-0406
123 6685173 2.31 2.80
Ensamblaje del cárter del motor (viejo 560-72930-9
124 6685174 44.16 53.44
Conjunto de tapas internas (viejas 629-01750-90)
125A 6685175 6.93 8.38
Ya no disponible, sin reemplazo
126 6685176
Empaque de tapa de tanque (viejo 630-3252k-20/6685
129 6685179 1.15 1.39
Tapa del tanque completa
130 6685180 3.30 3.99
Tornillo de ajuste (antiguo 839-03045-20)
131 6684679 2.15 2.60
Placa de leva (antigua 759-0174M-20)
132 6685182 3.30 3.99
Muelle amortiguador (antiguo 758-01761-20)
133 6685183 4.45 5.38
Polea de arranque (antigua 774-01761-20)
134 6685184 4.95 5.99
Caja de muelle (antigua 778-01761-90)
135 6685185 9.24 11.18
Cuerda (antigua 783-01761-20)
136 6685186 2.31 2.80
No hay información disponible, no se puede pedir
137 6685187
Manija de inicio
138 6685188 2.31 2.80
Placa (antiguo 795-04063-20)
139 6685189 1.15 1.39
Arrancador de retroceso Ass'y (antiguo 756-56300-9
140 6685190 25.58 30.95
Tornillo de toque D4.5x20 (antiguo 990-72045-204)
141 6685191 1.15 1.39
Cubierta de la caja del motor (antiguo 563-72930-2
161 6685194 4.45 5.38
Tornillo autoperforante D4.5x14 (antiguo 990-75045
162 6685152 1.15 1.39
Junta de tubería (antiguo 497-32970-20)
164 6685196 1.15 1.39
Tubo de protección (anciano 223-72930-90)
165 6685197 7.26 8.79
Clip D6 (antiguo 680-00070-20)
166A 6685198 1.15 1.39
Cuerpo del filtro de la bomba (antiguo 675-11600-9
167 6685199 4.45 5.38
Tubería de combustible 2.5x4x260 (antiguo 700-0250
168 6685200 1.15 1.39
Tornillo roscador D4.5x14 (antiguo 990-73045-144)
169 6685153 1.15 1.39
Cuerpo de limpiador Comp. (antiguo 155-72930-80)
170 6685201 7.26 8.79
Espaciador del colector de admisión (antiguo 400-3
171 6685202 3.30 3.99
Tornillo con agujero hexagonal M4
172A 6698792 1.20 1.45
Guía de pulso (antiguo 431-32970-20)
173 6685203 1.15 1.39
Admisión comp. (antiguo 391-56300-80)
174 6685204 9.24 11.18
Empaquetadura de admisión (antiguo 403-56300-20)
175 6685205 1.15 1.39
Palanca de estrangulador (verde)
176 6698349 1.20 1.45
Palanca de estrangulador (antiguo 495-56300-20)
176 6685206 1.15 1.39
No hay información disponible, no se puede pedir
177 6685207
Carburador Ass'y Wt-940 (antiguo 455-25344-90)
178 6685208 102.40 123.90
Carburador Ass'y Wt-949 para Aus & Rus (antiguo 45
178 6685209 102.40 123.90
Tornillo (antiguo 514-25001-20)
179 6685210 1.15 1.39
Cuerpo de bomba (antiguo 575-25028-20/6696844)
180 6685211 8.41 10.18
Junta de la bomba (antiguo 577-25007-20)
181 6685212 2.31 2.80
Diafragma de la bomba (antiguo 576-25006-20)
182 6685213 4.45 5.38
Pantalla de entrada (antiguo 578-25007-20)
183 6684700 4.29 5.19
Válvula de aguja (antiguo 603-25012-20)
184 6685215 5.28 6.38
Resorte de válvula (antiguo 477-25343-20)
185 6685216 2.31 2.80
Palanca de control (antiguo 473-25001-20)
186 6685217 3.30 3.99
Tornillo de fijación de pasador de bisagra (antigu
187 6685218 2.31 2.80
Pasador de bisagra (antiguo 605-25001-20)
188 6685219 1.15 1.39
Ya no disponible, sin reemplazo
189 6685220
Diafragma de medición (antiguo 474-25601-20)
190 6684690 18.00 21.78
Cubierta del diafragma (antiguo 476-25004-20)
191 6685222 4.45 5.38
Tornillo de ajuste (antiguo 548-25012-20)
192 6685223 1.15 1.39
Esponja de ralentí (antigua 191-32970-20)
193 6685224 1.15 1.39
Base del filtro de aire (antiguo 436-56300-20)
194 6685225 1.15 1.39
Arandela
195 6685226 1.15 1.39
Perno de Cabeza de Casquillo Hexagonal M5x50 (viej
196 6685114 1.15 1.39
Cubierta del filtro de aire
197 6685227 4.05 4.90
Botón de limpiador (antiguo 175-72000-20)
198 6685228 2.31 2.80
Esponja de limpieza (b) (antigua 470-72930-20)
199 6685229 1.15 1.39
Elemento del filtro de aire
200 6685230 3.30 3.99
Elemento del filtro de aire
201 6685231 3.30 3.99
Esponja de limpieza
202 6685232 2.31 2.80
Tornillo roscador D5x45 (antiguo 990-73050-454)
203 6685233 1.15 1.39
Arandela 1.0 (antigua 6685234)
204A 6696799 1.20 1.45
Collarín 28.2 (antiguo 6685235)
205A 6696800 2.10 2.54
No hay información disponible, no se puede pedir
206 6685236
Tornillo roscador D4.5x14 (antiguo 990-73045-144)
207 6685153 1.15 1.39
Placa de Soporte de Gancho
208A 6698695 2.10 2.54
Gancho (1)
209A 6698696 2.10 2.54
INTERRUPTOR DE PARADA (ANTIGUO 170-04063-80)
210 6685239 3.30 3.99
Mango trasero (b) Comp. (antiguo 011-72930-80)
211 6685240 10.89 13.17
Cable del acelerador
212 6685241 7.26 8.79
Palanca de acelerador (verde)
213 6698346 1.20 1.45
Palanca del acelerador (antiguo 060-72930-20)
213 6685242 1.15 1.39
Resorte de la palanca del acelerador
214A 6698691 1.20 1.45
Bloqueo de gatillo (verde)
215 6698347 1.20 1.45
Bloqueo del interruptor
215 6685244 1.15 1.39
Tornillo autoperforante D4.5x14 (antiguo 990-75045
216 6685152 1.15 1.39
Tapa del silenciador (antiguo 737-72933-20)
217 6685245 9.24 11.18
BOBINA PROTECTIVA (A)
218A 6696806 1.20 1.45
Tubo protector (antiguo 223-06500-90)
219 6685247 2.31 2.80
Clip D6 (antiguo 680-00070-20)
220A 6685198 1.15 1.39
Arandela
221 6684661 2.15 2.60
Cuerpo de filtro de aceite
222A 6685310 1.05 1.27
Cuerpo del filtro de aceite (antiguo 486-32710-90)
223 6685249 2.31 2.80
Tornillo autocortante D4x15 (antiguo 993-41040-152
224 6685250 1.05 1.27
Cordón de 325mm (antiguo 178-56301-80)
225 6685251 2.31 2.80
Cordón de 180mm (antiguo 274-01750-80)
226 6685252 2.31 2.80
Mango trasero (a) completo (antiguo 010-72930-80)
227 6685253 6.44 7.79
Tornillo autorroscante D5x16 (antiguo 990-73050-16
228 6685074 1.15 1.39
Mango Frontal (antiguo 209-72930-20)
229 6685254 8.41 10.18
Resorte de ajuste de ralentí (antiguo 463-25006-20
230 6685297 2.31 2.80
Tornillo de ajuste de ralentí (antiguo 462-25016-2
231 6685298 2.31 2.80
No hay información disponible, no se puede pedir
501A 6685439
Llave Combi Box
502A 6685402 3.15 3.81

Hay 0 artículos en su cesta de la compra.
