Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki DH18DBML'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

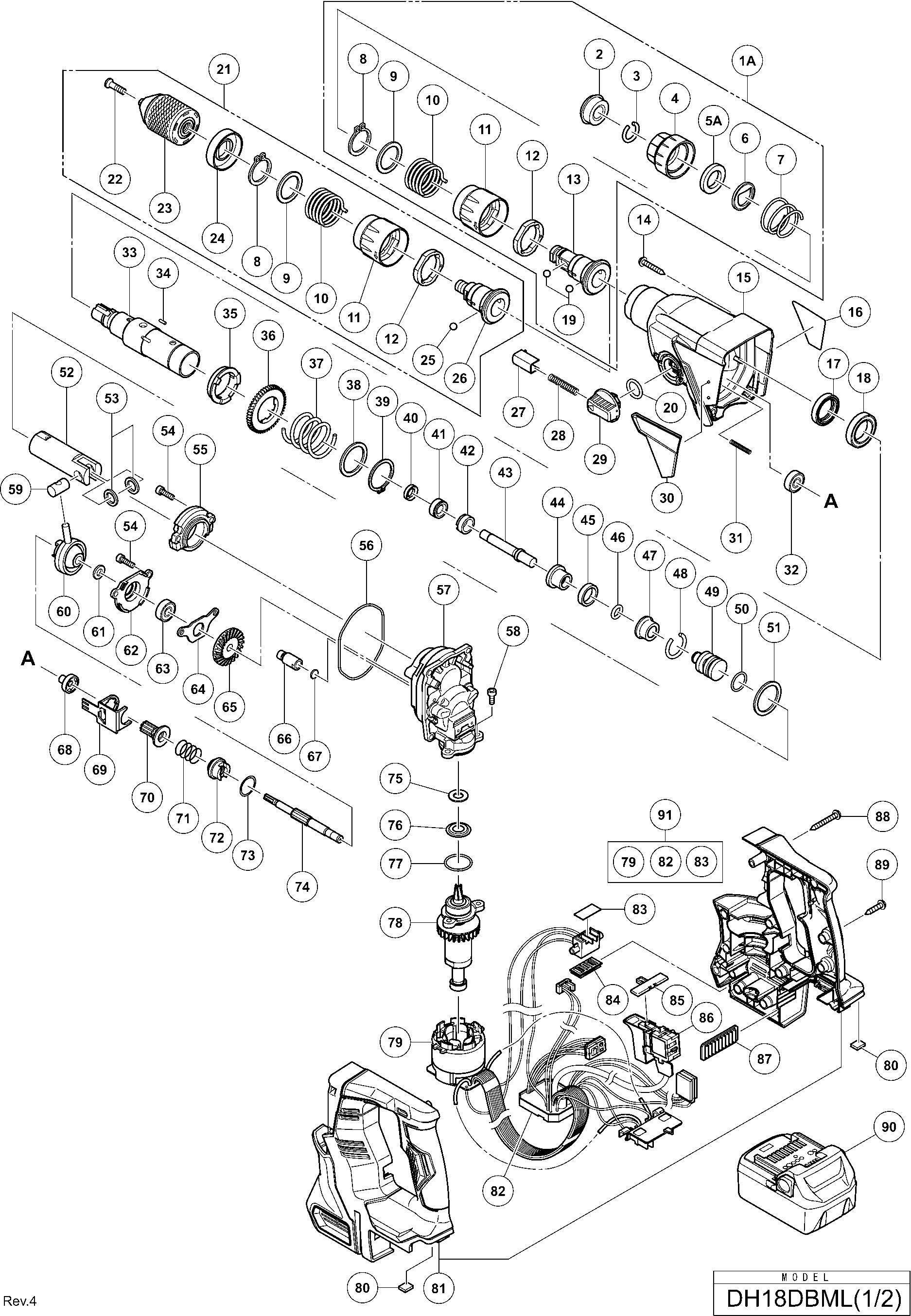

Dibujo técnico de los/las Hikoki DH18DBML
Lista de las piezas de repuesto de Hikoki DH18DBML
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| SET DE PORTABROCAS | ||||
| 1A | 371327 | 33.83 | 40.93 | |
| No hay información disponible, no se puede pedir | ||||
| 2 | 306345 | |||
| Anillo de bloqueo | ||||
| 3 | 306340 | 1.35 | 1.63 | |
| Empuñadura | ||||
| 4 | 324527 | 3.30 | 3.99 | |
| SOSTENEDOR DE BOLA (FW) | ||||
| 5A | 371326 | 10.20 | 12.34 | |
| Placa de soporte | ||||
| 6 | 324526 | 3.30 | 3.99 | |
| Muelle | ||||
| 7 | 322812 | 1.65 | 2.00 | |
| Arandela de resorte | ||||
| 8 | 965469 | 1.05 | 1.27 | |
| Arandela (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 9 | 326520 | 6.45 | 7.80 | |
| Muelle | ||||
| 10 | 326519 | 7.65 | 9.26 | |
| Empuñadura | ||||
| 11 | 326387 | 4.80 | 5.81 | |
| Anillo, Retención | ||||
| 12 | 326801 | 32.18 | 38.93 | |
| Porta-puntas | ||||
| 13 | 336849 | 18.43 | 22.29 | |
| Tornillo roscado (con brida) D5 | ||||
| 14 | 370307 | 1.04 | 1.26 | |
| Cubierta del engranaje Ass'y Incl.3,17 | ||||
| 15 | 370306 | 27.50 | 33.28 | |
| Sello de aceite | ||||
| 17 | 335259 | 2.85 | 3.45 | |
| Rodamiento de bolas 6805dd | ||||
| 18 | 335260 | 3.30 | 3.99 | |
| Bola de acero D7.0 (10 Pcs.) | ||||
| 19 | 335300 | 1.04 | 1.26 | |
| O-RING (S-18) | ||||
| 20 | 878885 | 1.05 | 1.27 | |
| Portabrocas Ass'y Incl.8-12,22-26 | ||||
| 21 | 370305 | 51.84 | 62.72 | |
| TORNILLO ESPECIAL M6 (ROSCA IZQUIERDA) | ||||
| 22 | 330094 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 23 | 335451 | |||
| Tope | ||||
| 24 | 326527 | 3.30 | 3.99 | |
| Bola de acero D7.0 (10 Pcs.) | ||||
| 25 | 335300 | 1.04 | 1.26 | |
| Portabrocas | ||||
| 26 | 336850 | 17.19 | 20.80 | |
| Botón AGC 18 | ||||
| 27 | 322789 | 4.80 | 5.81 | |
| Muelle de empuje | ||||
| 28 | 317223 | 1.65 | 2.00 | |
| Palanca de cambio | ||||
| 29 | 334011 | 2.10 | 2.54 | |
| Etiqueta de la Marca | ||||
| 30 | 370308 | 2.40 | 2.90 | |
| Muelle (e) | ||||
| 31 | 335800 | 1.04 | 1.26 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 32 | 608VVM | 5.70 | 6.90 | |
| CILINDRO | ||||
| 33 | 336845 | 40.56 | 49.08 | |
| PIN D2.5 | ||||
| 34 | 335264 | 1.04 | 1.26 | |
| Embrague del cilindro | ||||
| 35 | 335263 | 12.45 | 15.06 | |
| Segundo engranaje | ||||
| 36 | 335265 | 6.15 | 7.44 | |
| Resorte (a) | ||||
| 37 | 335266 | 1.50 | 1.82 | |
| Arandela | ||||
| 38 | 301679 | 1.20 | 1.45 | |
| Anillo de retención tipo C | ||||
| 39 | 948310 | 1.35 | 1.63 | |
| Retén de Aceite (A) | ||||
| 40 | 335262 | 1.80 | 2.18 | |
| Portamartillo (c) | ||||
| 41 | 336847 | 5.85 | 7.08 | |
| Manga (fw) | ||||
| 42 | 335795 | 4.20 | 5.08 | |
| Segundo martillo | ||||
| 43 | 336846 | 5.25 | 6.35 | |
| Soporte de martillo (a) | ||||
| 44 | 335267 | 3.00 | 3.63 | |
| ANILLO DE AMORTIGUADOR (A) | ||||
| 45 | 322805 | 1.65 | 2.00 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 46 | 322808 | 1.65 | 2.00 | |
| Soporte del amortiguador | ||||
| 47 | 324524 | 6.45 | 7.80 | |
| ANILLO TOPE | ||||
| 48 | 322807 | 1.65 | 2.00 | |
| Golpeador | ||||
| 49 | 335246 | 4.20 | 5.08 | |
| Anillo O D17 | ||||
| 50 | 335247 | 2.55 | 3.09 | |
| Arandela | ||||
| 51 | 301679 | 1.20 | 1.45 | |
| PISTÓN | ||||
| 52 | 335255 | 1.04 | 1.26 | |
| Anillo de pistón | ||||
| 53 | 335794 | 1.20 | 1.45 | |
| Tornillo de cabeza de bloqueo M5x16 (antiguo 98450 | ||||
| 54 | 990079 | 1.05 | 1.27 | |
| Tapa de cobertura STM 1800 | ||||
| 55 | 370309 | 5.55 | 6.72 | |
| Anillo O | ||||
| 56 | 370310 | 5.85 | 7.08 | |
| Cubierta inferior (a) | ||||
| 57 | 370311 | 18.70 | 22.63 | |
| Cerradura de sellado Hd. Tornillo Allen M5x10 | ||||
| 58 | 877839 | 1.05 | 1.27 | |
| Pasador de pistón Dh 38ms | ||||
| 59 | 335793 | 3.15 | 3.81 | |
| Rodamiento Recíproco | ||||
| 60 | 335249 | 13.65 | 16.52 | |
| Arandela de Rodamiento | ||||
| 61 | 335250 | 1.04 | 1.26 | |
| Soporte de rodamiento (b) | ||||
| 62 | 370312 | 16.50 | 19.96 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 63 | 608VVM | 5.70 | 6.90 | |
| Cubierta De Cojinete (a) H90sc/se | ||||
| 64 | 370313 | 1.65 | 2.00 | |
| Piñón (a) | ||||
| 65 | 370314 | 21.73 | 26.29 | |
| Capucha de Aire | ||||
| 66 | 334008 | 1.20 | 1.45 | |
| Empaque De Fieltro | ||||
| 67 | 324543 | 1.65 | 2.00 | |
| Manguito de piñón | ||||
| 68 | 335275 | 3.00 | 3.63 | |
| Cubierta del rodamiento | ||||
| 69 | 335276 | 11.10 | 13.43 | |
| Segundo engranaje | ||||
| 70 | 335278 | 7.20 | 8.71 | |
| Resorte de embrague | ||||
| 71 | 323182 | 1.65 | 2.00 | |
| Embrague | ||||
| 72 | 335254 | 3.90 | 4.72 | |
| Arandela | ||||
| 73 | 331315 | 1.05 | 1.27 | |
| Segunda Eje | ||||
| 74 | 335277 | 6.60 | 7.99 | |
| Empaquetado de fieltro | ||||
| 75 | 370315 | 1.04 | 1.26 | |
| Arandelas de embalaje | ||||
| 76 | 370316 | 1.04 | 1.26 | |
| Anillo de junta (S-26) | ||||
| 77 | 872470 | 1.65 | 2.00 | |
| Rotor (b) | ||||
| 78 | 361035 | 95.56 | 115.63 | |
| CAMPO | ||||
| 79 | 340944 | 16.09 | 19.47 | |
| Amortiguador (a) | ||||
| 80 | 370321 | 1.04 | 1.26 | |
| Conjunto de Controlador (a) Incl.86 | ||||
| 82 | 370548 | 130.08 | 157.39 | |
| COJÍN DE GOMA | ||||
| 83 | 370327 | 2.10 | 2.54 | |
| Base de goma para terminal | ||||
| 84 | 370545 | 1.04 | 1.26 | |
| Botón de Empuje (b) | ||||
| 85 | 324225 | 1.05 | 1.27 | |
| Interruptor | ||||
| 86 | 370322 | 24.75 | 29.95 | |
| Goma de la Batería (a) | ||||
| 87 | 370329 | 1.20 | 1.45 | |
| Tornillo de golpeteo (con brida) D4x40 (negro) | ||||
| 88 | 306664 | 1.05 | 1.27 | |
| Tornillo de roscado D4x20 con brida (negro) | ||||
| 89 | 301653 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 90 | 338892 | |||
| Cableado incl.37,40,50 hasta 6.2012 excepto F | ||||
| 91 | 370954 | 166.79 | 201.81 | |
| Sello de la boquilla | ||||
| 111 | 370494 | 1.65 | 2.00 | |
| Boquilla (1) | ||||
| 112 | 370495 | 1.50 | 1.82 | |
| Tapa del cepillo | ||||
| 113 | 370496 | 21.18 | 25.62 | |
| Anillo de retención D35 | ||||
| 114 | 370497 | 1.04 | 1.26 | |
| Tubo deslizante | ||||
| 115 | 370824 | 37.26 | 45.09 | |
| No hay información disponible, no se puede pedir | ||||
| 116 | 307811 | |||
| Portatraba | ||||
| 118 | 370511 | 1.65 | 2.00 | |
| Primavera (e) | ||||
| 119 | 370821 | 3.90 | 4.72 | |
| Cerrojo (a) | ||||
| 120 | 370512 | 1.95 | 2.36 | |
| Tornillo de rosca D2.6 | ||||
| 121 | 370500 | 1.04 | 1.26 | |
| REGULADOR | ||||
| 122 | 370501 | 1.04 | 1.26 | |
| Resorte (a) | ||||
| 123 | 370502 | 1.04 | 1.26 | |
| Botón (a) | ||||
| 124 | 370838 | 1.65 | 2.00 | |
| Conjunto de carcasa | ||||
| 125 | 370508 | 36.99 | 44.75 | |
| Raíl de ajuste | ||||
| 126 | 370504 | 1.65 | 2.00 | |
| Cobertura del ventilador | ||||
| 127 | 370514 | 1.50 | 1.82 | |
| Conjunto de Ventilador del Motor | ||||
| 128 | 370515 | 27.50 | 33.28 | |
| CASQUILLO DE GOMA (a) | ||||
| 129 | 337801 | 1.04 | 1.26 | |
| CASQUILLO DE GOMA (b) | ||||
| 130 | 337802 | 1.04 | 1.26 | |
| Soporte (d) | ||||
| 131 | 339343 | 1.20 | 1.45 | |
| Controlador | ||||
| 132 | 370517 | 56.79 | 68.71 | |
| Botón (b) | ||||
| 133 | 370509 | 1.04 | 1.26 | |
| Tope | ||||
| 134 | 370510 | 1.04 | 1.26 | |
| Conjunto de Caja de Polvo Inc.136-140 | ||||
| 135 | 370518 | 30.11 | 36.44 | |
| Caja de polvo | ||||
| 136 | 370822 | 12.00 | 14.52 | |
| Filtro | ||||
| 137 | 370520 | 18.15 | 21.96 | |
| Empaque (c) | ||||
| 138 | 370519 | 1.04 | 1.26 | |
| Cubierta del Filtro | ||||
| 139 | 370521 | 2.40 | 2.90 | |
| Empaquetado (b) | ||||
| 140 | 370522 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 502 | 303709 | |||
| MANGO LATERAL | ||||
| 503 | 335273 | 8.85 | 10.71 | |
| No hay información disponible, no se puede pedir | ||||
| 504 | 370333 | |||
| Tapa protectora para batería | ||||
| 505 | 329897 | 1.80 | 2.18 | |
| Cubierta del Terminal | ||||
| 506 | 371715 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 601 | 303332 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 303334 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 303335 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 321825 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 303623 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 321814 | |||
| Tornillo de cabeza plana (mano izquierda) M6x20 | ||||
| 607 | 331966 | 6.75 | 8.17 | |
| No hay información disponible, no se puede pedir | ||||
| 608 | 987576 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 321813 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 971787 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 931844 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 971511Z | |||
| No hay información disponible, no se puede pedir | ||||
| 613 | 971512Z | |||
| No hay información disponible, no se puede pedir | ||||
| 614 | 306885 | |||
| Adaptador de Enchufe (b) | ||||
| 615 | 306910 | 4.50 | 5.44 | |
| Grasa para Martillo Rotativo (60g) | ||||
| 616 | 335782 | 13.50 | 16.34 | |
| Grasa para Martillo Rotativo (500g) | ||||
| 617 | 335781 | 67.24 | 81.36 | |
| No hay información disponible, no se puede pedir | ||||
| 618 | 402934 | |||
