Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki DH24PF3'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

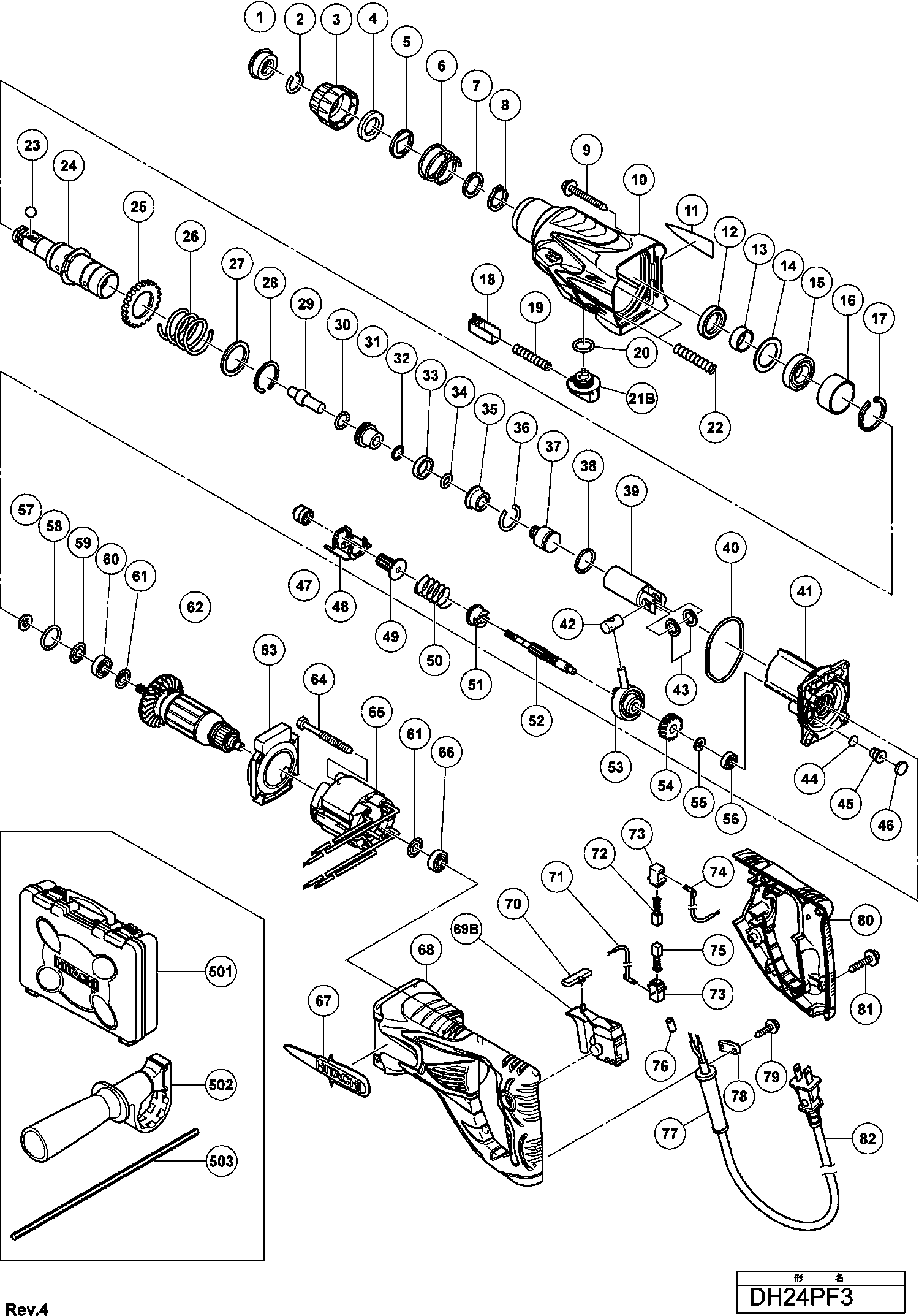

Dibujo técnico de los/las Hikoki DH24PF3
Lista de las piezas de repuesto de Hikoki DH24PF3
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| No hay información disponible, no se puede pedir | ||||
| 1 | 306345 | |||
| Anillo de bloqueo | ||||
| 2 | 306340 | 1.35 | 1.63 | |
| Empuñadura | ||||
| 3 | 324527 | 3.30 | 3.99 | |
| Soporte de bola | ||||
| 4 | 324528 | 6.45 | 7.80 | |
| Placa de soporte | ||||
| 5 | 324526 | 3.30 | 3.99 | |
| Muelle | ||||
| 6 | 322812 | 1.65 | 2.00 | |
| Arandela (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 7 | 984118 | 1.05 | 1.27 | |
| Anillo de retención D20 (10 piezas) | ||||
| 8 | 939547 | 3.90 | 4.72 | |
| TORNILLO M4X35 | ||||
| 9 | 301654 | 1.05 | 1.27 | |
| Caja de engranajes | ||||
| 10 | 324605 | 103.68 | 125.45 | |
| Sello de aceite | ||||
| 12 | 307688 | 3.90 | 4.72 | |
| MANGUITO EXCÉNTRICO | ||||
| 13 | 322815 | 1.65 | 2.00 | |
| Empaque De Fieltro | ||||
| 14 | 323232 | 1.65 | 2.00 | |
| RODAMIENTO DE BOLAS 6904DDPS2L | ||||
| 15 | 6904DD | 15.81 | 19.13 | |
| BUS (A) | ||||
| 16 | 324522 | 3.30 | 3.99 | |
| Arandela de resorte 37MM | ||||
| 17 | 322813 | 1.65 | 2.00 | |
| Botón AGC 18 | ||||
| 18 | 324530 | 1.65 | 2.00 | |
| Muelle de empuje | ||||
| 19 | 317223 | 1.65 | 2.00 | |
| O-RING (S-18) | ||||
| 20 | 878885 | 1.05 | 1.27 | |
| Palanca de cambio | ||||
| 21B | 333588 | 3.15 | 3.81 | |
| Resorte (b) | ||||
| 22 | 317238 | 1.65 | 2.00 | |
| Bola de acero D7.0 (10 Pcs.) | ||||
| 23 | 959156 | 1.65 | 2.00 | |
| CILINDRO | ||||
| 24 | 323184 | 81.68 | 98.83 | |
| Segundo engranaje | ||||
| 25 | 323185 | 20.21 | 24.46 | |
| Resorte (a) Dh18vb | ||||
| 26 | 317233 | 7.35 | 8.89 | |
| Arandela (a) | ||||
| 27 | 317234 | 3.30 | 3.99 | |
| Anillo de retención D30 | ||||
| 28 | 317235 | 1.65 | 2.00 | |
| Segundo Martillo | ||||
| 29 | 324525 | 6.45 | 7.80 | |
| Anillo O (1ap-20) | ||||
| 30 | 944486 | 1.05 | 1.27 | |
| Soporte de Martillo | ||||
| 31 | 324523 | 11.55 | 13.98 | |
| Anillo O (b) | ||||
| 32 | 322802 | 3.30 | 3.99 | |
| ANILLO DE AMORTIGUADOR (A) | ||||
| 33 | 322805 | 1.65 | 2.00 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 34 | 322808 | 1.65 | 2.00 | |
| Soporte del amortiguador | ||||
| 35 | 324524 | 6.45 | 7.80 | |
| ANILLO TOPE | ||||
| 36 | 322807 | 1.65 | 2.00 | |
| Golpeador | ||||
| 37 | 324535 | 10.20 | 12.34 | |
| Anillo O | ||||
| 38 | 322834 | 3.30 | 3.99 | |
| PISTÓN | ||||
| 39 | 324534 | 16.36 | 19.80 | |
| Anillo O | ||||
| 40 | 322793 | 3.30 | 3.99 | |
| Cubierta intermedia | ||||
| 41 | 324542 | 35.06 | 42.43 | |
| Pasador del pistón | ||||
| 42 | 322798 | 1.65 | 2.00 | |
| Arandela (c) | ||||
| 43 | 322799 | 1.65 | 2.00 | |
| Empaque De Fieltro | ||||
| 44 | 324543 | 1.65 | 2.00 | |
| Válvula | ||||
| 45 | 324545 | 1.65 | 2.00 | |
| Empaque De Fieltro | ||||
| 46 | 324544 | 1.65 | 2.00 | |
| Manga de piñón | ||||
| 47 | 323249 | 46.75 | 56.57 | |
| Placa de bloqueo | ||||
| 48 | 318522 | 21.73 | 26.29 | |
| Segundo engranaje | ||||
| 49 | 323181 | 18.15 | 21.96 | |
| Resorte de embrague | ||||
| 50 | 323182 | 1.65 | 2.00 | |
| Embrague | ||||
| 51 | 324606 | 14.03 | 16.97 | |
| Eje del engranaje | ||||
| 52 | 323180 | 32.18 | 38.93 | |
| Cojinete Alternativo | ||||
| 53 | 324533 | 37.95 | 45.92 | |
| Primera Engranaje | ||||
| 54 | 322797 | 13.50 | 16.34 | |
| Espaciador M4 | ||||
| 55 | 322795 | 1.65 | 2.00 | |
| Rodamiento de bolas 626vvmc2erps2s | ||||
| 56 | 626VVM | 5.70 | 6.90 | |
| Empaque De Fieltro | ||||
| 57 | 322816 | 1.65 | 2.00 | |
| O-ring (p-22) | ||||
| 58 | 876796 | 1.05 | 1.27 | |
| Arandela de empaquetadura para Wh14 | ||||
| 59 | 322818 | 3.30 | 3.99 | |
| Rodamiento de bolas 608ddmc2eps2s | ||||
| 60 | 608DDM | 5.55 | 6.72 | |
| Arandela (a) | ||||
| 61 | 982631 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 62 | 360720U | |||
| Guía de ventilador | ||||
| 63 | 324531 | 3.30 | 3.99 | |
| Tornillo de rosca hexagonal D4x50 | ||||
| 64 | 961672 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 65 | 340637C | |||
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 66 | 608VVM | 5.70 | 6.90 | |
| No hay información disponible, no se puede pedir | ||||
| 67 | 324588 | |||
| No hay información disponible, no se puede pedir | ||||
| 68 | 324589 | |||
| Interruptor | ||||
| 69B | 335796 | 17.05 | 20.63 | |
| Botón de empuje | ||||
| 70 | 322853 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 71 | 324587 | |||
| Escobilla de carbono (1 par) | ||||
| 72 | 999041 | 4.50 | 5.44 | |
| Soporte de Cepillo de Carbono | ||||
| 73 | 955203 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 74 | 324586 | |||
| Cepillos de Carbón Autodesconectantes (2 Piezas) ( | ||||
| 75 | 999072 | 14.40 | 17.42 | |
| Casquillo roscado para cable | ||||
| 76 | 981373 | 1.05 | 1.27 | |
| Protector de cable D8.8 | ||||
| 77 | 380090 | 1.04 | 1.26 | |
| Tira de sujeción (antiguo 994566) | ||||
| 78 | 937631 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 79 | 984750 | |||
| No hay información disponible, no se puede pedir | ||||
| 80 | 324590 | |||
| Tornillo de roscado D4x20 con brida (negro) | ||||
| 81 | 301653 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 82 | 500249Z | |||
| No hay información disponible, no se puede pedir | ||||
| 501 | 324591 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 324548 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 310331 | |||
| Grasa (tubo de 30 Gramos) | ||||
| 601 | 981840 | 8.40 | 10.16 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 602 | 308471 | 12.75 | 15.43 | |
| Grasa (bote de 500 gramos) | ||||
| 603 | 980927 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 604 | 306885 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 986802 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 986803 | |||
| SELLADO | ||||
| 607 | 986804 | 3.38 | 4.08 | |
| Anillo de retención tipo C | ||||
| 608 | 948310 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 609 | 958063 | |||
| Bola de acero D6.35 (10 piezas) | ||||
| 610 | 959150 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 611 | 986805 | |||
| Punto de venta | ||||
| 612 | 986806 | 5.10 | 6.17 | |
| Adaptador de Enchufe (b) | ||||
| 613 | 306910 | 4.50 | 5.44 | |
| No hay información disponible, no se puede pedir | ||||
| 614 | 971787 | |||
| No hay información disponible, no se puede pedir | ||||
| 615 | 931844 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 321814 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 995344 | |||
| No hay información disponible, no se puede pedir | ||||
| 618 | 321813 | |||
| No hay información disponible, no se puede pedir | ||||
| 619 | 971511Z | |||
| No hay información disponible, no se puede pedir | ||||
| 620 | 971512Z | |||
| No hay información disponible, no se puede pedir | ||||
| 621 | 944477 | |||
| No hay información disponible, no se puede pedir | ||||
| 622 | 982684 | |||
| No hay información disponible, no se puede pedir | ||||
| 623 | 982685 | |||
| No hay información disponible, no se puede pedir | ||||
| 624 | 982672 | |||
| No hay información disponible, no se puede pedir | ||||
| 627 | 982686 | |||
| No hay información disponible, no se puede pedir | ||||
| 629 | 982687 | |||
| No hay información disponible, no se puede pedir | ||||
| 631 | 982688 | |||
| No hay información disponible, no se puede pedir | ||||
| 633 | 982689 | |||
| No hay información disponible, no se puede pedir | ||||
| 635 | 982690 | |||
| No hay información disponible, no se puede pedir | ||||
| 636 | 971794 | |||
| No hay información disponible, no se puede pedir | ||||
| 637 | 971795 | |||
| No hay información disponible, no se puede pedir | ||||
| 638 | 971796 | |||
| No hay información disponible, no se puede pedir | ||||
| 639 | 971797 | |||
| No hay información disponible, no se puede pedir | ||||
| 640 | 971798 | |||
| No hay información disponible, no se puede pedir | ||||
| 641 | 971799 | |||
| No hay información disponible, no se puede pedir | ||||
| 642 | 971800 | |||
| No hay información disponible, no se puede pedir | ||||
| 643 | 971801 | |||
| No hay información disponible, no se puede pedir | ||||
| 644 | 971802 | |||
| No hay información disponible, no se puede pedir | ||||
| 645 | 971803 | |||
| No hay información disponible, no se puede pedir | ||||
| 653 | 320859 | |||
| No hay información disponible, no se puede pedir | ||||
| 654 | 303046 | |||
| No hay información disponible, no se puede pedir | ||||
| 655 | 303044 | |||
| No hay información disponible, no se puede pedir | ||||
| 656 | 303045 | |||
| No hay información disponible, no se puede pedir | ||||
| 657 | 303334 | |||
| No hay información disponible, no se puede pedir | ||||
| 658 | 302976 | |||
| No hay información disponible, no se puede pedir | ||||
| 659 | 930515 | |||
| No hay información disponible, no se puede pedir | ||||
| 660 | 302975 | |||
| No hay información disponible, no se puede pedir | ||||
| 661 | 303621 | |||
| No hay información disponible, no se puede pedir | ||||
| 662 | 302974 | |||
| No hay información disponible, no se puede pedir | ||||
| 663 | 302979 | |||
| No hay información disponible, no se puede pedir | ||||
| 664 | 302978 | |||
| No hay información disponible, no se puede pedir | ||||
| 665 | 303622 | |||
| No hay información disponible, no se puede pedir | ||||
| 666 | 302977 | |||
| No hay información disponible, no se puede pedir | ||||
| 667 | 303332 | |||
| No hay información disponible, no se puede pedir | ||||
| 668 | 303334 | |||
| No hay información disponible, no se puede pedir | ||||
| 669 | 303335 | |||
| No hay información disponible, no se puede pedir | ||||
| 670 | 303617 | |||
| No hay información disponible, no se puede pedir | ||||
| 671 | 303618 | |||
| No hay información disponible, no se puede pedir | ||||
| 672 | 303619 | |||
| No hay información disponible, no se puede pedir | ||||
| 673 | 303620 | |||
| Tornillo izquierdo M6x22 | ||||
| 674 | 981122 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 675 | 303625 | |||
| No hay información disponible, no se puede pedir | ||||
| 676 | 303626 | |||
| No hay información disponible, no se puede pedir | ||||
| 677 | 303627 | |||
| No hay información disponible, no se puede pedir | ||||
| 678 | 303624 | |||
| No hay información disponible, no se puede pedir | ||||
| 679 | 321825 | |||
| No hay información disponible, no se puede pedir | ||||
| 680 | 303623 | |||
| Kit de servicio (DH 24PB3, etc.) incl.33,44,46-48, | ||||
| 684 | 326305 | 52.53 | 63.56 | |
