Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki DH24PM'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

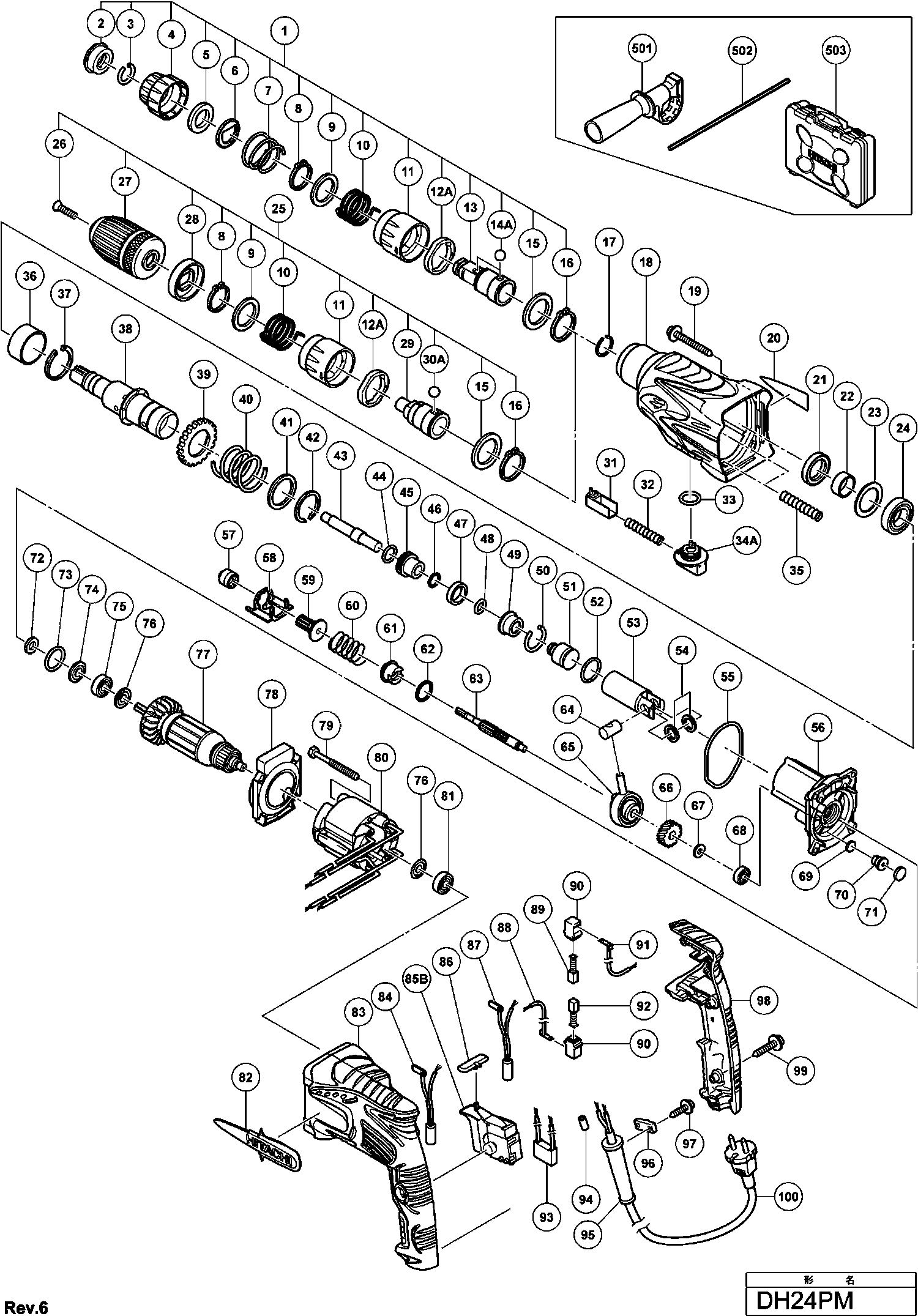

Dibujo técnico de los/las Hikoki DH24PM
Lista de las piezas de repuesto de Hikoki DH24PM
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Soporte de broca completo SDS Incl.5-9,12,17-23 | ||||
| 1 | 326516 | 134.20 | 162.38 | |
| No hay información disponible, no se puede pedir | ||||
| 2 | 306345 | |||
| Anillo de bloqueo | ||||
| 3 | 306340 | 1.35 | 1.63 | |
| Empuñadura | ||||
| 4 | 324527 | 3.30 | 3.99 | |
| Soporte de bola | ||||
| 5 | 324528 | 6.45 | 7.80 | |
| Placa de soporte | ||||
| 6 | 324526 | 3.30 | 3.99 | |
| Muelle | ||||
| 7 | 322812 | 1.65 | 2.00 | |
| Arandela de resorte | ||||
| 8 | 965469 | 1.05 | 1.27 | |
| Arandela (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 9 | 326520 | 6.45 | 7.80 | |
| Muelle | ||||
| 10 | 326519 | 7.65 | 9.26 | |
| Empuñadura | ||||
| 11 | 326387 | 4.80 | 5.81 | |
| Anillo, Retención | ||||
| 12A | 326801 | 32.18 | 38.93 | |
| Soporte de bit | ||||
| 13 | 326517 | 87.59 | 105.98 | |
| Bola de acero D7.0 (10 Pcs.) | ||||
| 14A | 335300 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 15 | 326518 | |||
| ANILLO DE RETENCIÓN | ||||
| 16 | 962553 | 1.05 | 1.27 | |
| Arandela de resorte | ||||
| 17 | 306993 | 1.35 | 1.63 | |
| Caja de engranajes | ||||
| 18 | 324605 | 103.68 | 125.45 | |
| TORNILLO M4X35 | ||||
| 19 | 301654 | 1.05 | 1.27 | |
| Sello de aceite | ||||
| 21 | 307688 | 3.90 | 4.72 | |
| MANGUITO EXCÉNTRICO | ||||
| 22 | 322815 | 1.65 | 2.00 | |
| Empaque De Fieltro | ||||
| 23 | 323232 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 24 | 6904DD | |||
| Portabrocas completo | ||||
| 25 | 326271 | 116.74 | 141.25 | |
| No hay información disponible, no se puede pedir | ||||
| 26 | 995344 | |||
| No hay información disponible, no se puede pedir | ||||
| 27 | 322357 | |||
| Tope | ||||
| 28 | 326527 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 29 | 326526 | |||
| Bola de acero D7.0 (10 Pcs.) | ||||
| 30A | 335300 | 1.04 | 1.26 | |
| Botón AGC 18 | ||||
| 31 | 324530 | 1.65 | 2.00 | |
| Muelle de empuje | ||||
| 32 | 317223 | 1.65 | 2.00 | |
| O-RING (S-18) | ||||
| 33 | 878885 | 1.05 | 1.27 | |
| Ya no disponible, sin reemplazo | ||||
| 34A | 333588 | |||
| Resorte (b) | ||||
| 35 | 317238 | 1.65 | 2.00 | |
| BUS (A) | ||||
| 36 | 324522 | 3.30 | 3.99 | |
| Arandela de resorte 37MM | ||||
| 37 | 322813 | 1.65 | 2.00 | |
| CILINDRO | ||||
| 38 | 326521 | 105.05 | 127.11 | |
| Segundo engranaje | ||||
| 39 | 323185 | 20.21 | 24.46 | |
| Resorte (a) Dh18vb | ||||
| 40 | 317233 | 7.35 | 8.89 | |
| Arandela (a) | ||||
| 41 | 317234 | 3.30 | 3.99 | |
| Anillo de retención D30 | ||||
| 42 | 317235 | 1.65 | 2.00 | |
| Segundo martillo | ||||
| 43 | 326522 | 20.49 | 24.79 | |
| Anillo O (1ap-20) | ||||
| 44 | 944486 | 1.05 | 1.27 | |
| Soporte de Martillo | ||||
| 45 | 324523 | 11.55 | 13.98 | |
| Anillo O (b) | ||||
| 46 | 322802 | 3.30 | 3.99 | |
| ANILLO DE AMORTIGUADOR (A) | ||||
| 47 | 322805 | 1.65 | 2.00 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 48 | 322808 | 1.65 | 2.00 | |
| Soporte del amortiguador | ||||
| 49 | 324524 | 6.45 | 7.80 | |
| ANILLO TOPE | ||||
| 50 | 322807 | 1.65 | 2.00 | |
| Golpeador | ||||
| 51 | 324535 | 10.20 | 12.34 | |
| Anillo O | ||||
| 52 | 322834 | 3.30 | 3.99 | |
| PISTÓN | ||||
| 53 | 324534 | 16.36 | 19.80 | |
| Arandela (c) | ||||
| 54 | 322799 | 1.65 | 2.00 | |
| Anillo O | ||||
| 55 | 322793 | 3.30 | 3.99 | |
| Cubierta intermedia | ||||
| 56 | 324542 | 35.06 | 42.43 | |
| Manga de piñón | ||||
| 57 | 323249 | 46.75 | 56.57 | |
| Placa de bloqueo | ||||
| 58 | 318522 | 21.73 | 26.29 | |
| Segundo engranaje | ||||
| 59 | 323181 | 18.15 | 21.96 | |
| Resorte de embrague | ||||
| 60 | 323182 | 1.65 | 2.00 | |
| Embrague | ||||
| 61 | 324606 | 14.03 | 16.97 | |
| Arandela (d) Cm12y | ||||
| 62 | 326524 | 1.65 | 2.00 | |
| Eje del engranaje | ||||
| 63 | 323180 | 32.18 | 38.93 | |
| Pasador del pistón | ||||
| 64 | 322798 | 1.65 | 2.00 | |
| Cojinete Alternativo | ||||
| 65 | 324533 | 37.95 | 45.92 | |
| Primera Engranaje | ||||
| 66 | 322797 | 13.50 | 16.34 | |
| Espaciador M4 | ||||
| 67 | 322795 | 1.65 | 2.00 | |
| Rodamiento de bolas 626vvmc2erps2s | ||||
| 68 | 626VVM | 5.70 | 6.90 | |
| Empaque De Fieltro | ||||
| 69 | 324543 | 1.65 | 2.00 | |
| Válvula | ||||
| 70 | 324545 | 1.65 | 2.00 | |
| Empaque De Fieltro | ||||
| 71 | 324544 | 1.65 | 2.00 | |
| Empaque De Fieltro | ||||
| 72 | 322816 | 1.65 | 2.00 | |
| O-ring (p-22) | ||||
| 73 | 876796 | 1.05 | 1.27 | |
| Arandela de empaquetadura para Wh14 | ||||
| 74 | 322818 | 3.30 | 3.99 | |
| Rodamiento de bolas 608ddmc2eps2s | ||||
| 75 | 608DDM | 5.55 | 6.72 | |
| Arandela (a) | ||||
| 76 | 982631 | 1.04 | 1.26 | |
| ANKER 110 -120 VOLT | ||||
| 77 | 360720U | 68.14 | 82.45 | |
| ARMADURA 230V | ||||
| 77 | 360720E | 49.64 | 60.06 | |
| Guía de ventilador | ||||
| 78 | 324531 | 3.30 | 3.99 | |
| Tornillo de rosca hexagonal D4x50 | ||||
| 79 | 961672 | 1.04 | 1.26 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 80 | 340635E | 61.33 | 74.20 | |
| VELD 110-120 VOLT | ||||
| 80 | 340635C | 57.26 | 69.28 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 81 | 608VVM | 5.70 | 6.90 | |
| Placa de Marca | ||||
| 82 | 326523 | 7.65 | 9.26 | |
| CARCASA | ||||
| 83 | 324553 | 26.95 | 32.61 | |
| Bobina de Choque (a) Marrón | ||||
| 84 | 324549 | 11.55 | 13.98 | |
| Interruptor | ||||
| 85B | 335796 | 17.05 | 20.63 | |
| Botón de empuje | ||||
| 86 | 322853 | 1.05 | 1.27 | |
| Bobina de estrangulación (a) Azul | ||||
| 87 | 324551 | 11.55 | 13.98 | |
| Cable interno (a) (azul) | ||||
| 88 | 324538 | 4.35 | 5.26 | |
| Escobilla de carbono (1 par) | ||||
| 89 | 999041 | 4.50 | 5.44 | |
| Soporte de Cepillo de Carbono | ||||
| 90 | 955203 | 2.40 | 2.90 | |
| Cableado (a) Marrón | ||||
| 91 | 324537 | 4.35 | 5.26 | |
| Cepillos de Carbón Autodesconectantes (2 Piezas) ( | ||||
| 92 | 999072 | 14.40 | 17.42 | |
| Condensador (antiguo 987178) | ||||
| 93 | 930039 | 1.95 | 2.36 | |
| Casquillo roscado para cable | ||||
| 94 | 981373 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 95 | 953327 | |||
| Tira de sujeción (antiguo 994566) | ||||
| 96 | 937631 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 97 | 984750 | |||
| Cubierta del Mango | ||||
| 98 | 324554 | 14.03 | 16.97 | |
| Tornillo de roscado D4x20 con brida (negro) | ||||
| 99 | 301653 | 1.04 | 1.26 | |
| Cable 5M 2 X1.0 Ho7rn-f (sin enchufe) | ||||
| 100 | 500454Z | 15.54 | 18.80 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 324548 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 310331 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 326525 | |||
| Grasa (tubo de 30 Gramos) | ||||
| 601 | 981840 | 8.40 | 10.16 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 602 | 308471 | 12.75 | 15.43 | |
| Grasa (bote de 500 gramos) | ||||
| 603 | 980927 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 604 | 306885 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 986802 | |||
| STOFVANGER | ||||
| 606 | 986803 | 6.54 | 7.91 | |
| SELLADO | ||||
| 607 | 986804 | 3.38 | 4.08 | |
| Anillo de retención tipo C | ||||
| 608 | 948310 | 1.35 | 1.63 | |
| RING | ||||
| 609 | 958063 | 1.00 | 1.21 | |
| Bola de acero D6.35 (10 piezas) | ||||
| 610 | 959150 | 1.35 | 1.63 | |
| OUTER RACE | ||||
| 611 | 986805 | 4.26 | 5.15 | |
| Punto de venta | ||||
| 612 | 986806 | 5.10 | 6.17 | |
| Adaptador de Enchufe (b) | ||||
| 613 | 306910 | 4.50 | 5.44 | |
| No hay información disponible, no se puede pedir | ||||
| 614 | 971787 | |||
| No hay información disponible, no se puede pedir | ||||
| 615 | 931844 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 321814 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 995344 | |||
| No hay información disponible, no se puede pedir | ||||
| 618 | 321813 | |||
| No hay información disponible, no se puede pedir | ||||
| 619 | 971511Z | |||
| No hay información disponible, no se puede pedir | ||||
| 620 | 971512Z | |||
| No hay información disponible, no se puede pedir | ||||
| 621 | 944477 | |||
| No hay información disponible, no se puede pedir | ||||
| 622 | 982684 | |||
| No hay información disponible, no se puede pedir | ||||
| 623 | 982685 | |||
| No hay información disponible, no se puede pedir | ||||
| 624 | 982672 | |||
| No hay información disponible, no se puede pedir | ||||
| 625 | 982673 | |||
| No hay información disponible, no se puede pedir | ||||
| 626 | 982674 | |||
| No hay información disponible, no se puede pedir | ||||
| 627 | 982686 | |||
| No hay información disponible, no se puede pedir | ||||
| 628 | 982675 | |||
| No hay información disponible, no se puede pedir | ||||
| 629 | 982687 | |||
| No hay información disponible, no se puede pedir | ||||
| 630 | 982676 | |||
| No hay información disponible, no se puede pedir | ||||
| 631 | 982688 | |||
| No hay información disponible, no se puede pedir | ||||
| 632 | 982677 | |||
| No hay información disponible, no se puede pedir | ||||
| 633 | 982689 | |||
| No hay información disponible, no se puede pedir | ||||
| 634 | 982678 | |||
| No hay información disponible, no se puede pedir | ||||
| 635 | 982690 | |||
| No hay información disponible, no se puede pedir | ||||
| 636 | 971794 | |||
| No hay información disponible, no se puede pedir | ||||
| 637 | 971795 | |||
| No hay información disponible, no se puede pedir | ||||
| 638 | 971796 | |||
| No hay información disponible, no se puede pedir | ||||
| 639 | 971797 | |||
| No hay información disponible, no se puede pedir | ||||
| 640 | 971798 | |||
| No hay información disponible, no se puede pedir | ||||
| 641 | 971799 | |||
| No hay información disponible, no se puede pedir | ||||
| 642 | 971800 | |||
| No hay información disponible, no se puede pedir | ||||
| 643 | 971801 | |||
| No hay información disponible, no se puede pedir | ||||
| 644 | 971802 | |||
| No hay información disponible, no se puede pedir | ||||
| 645 | 971803 | |||
| No hay información disponible, no se puede pedir | ||||
| 646 | 944460 | |||
| No hay información disponible, no se puede pedir | ||||
| 647 | 944461 | |||
| No hay información disponible, no se puede pedir | ||||
| 648 | 993038 | |||
| No hay información disponible, no se puede pedir | ||||
| 650 | 944500 | |||
| No hay información disponible, no se puede pedir | ||||
| 652 | 944464 | |||
| No hay información disponible, no se puede pedir | ||||
| 653 | 320859 | |||
| Kit de servicio (DH 24PB3, etc.) incl.33,44,46-48, | ||||
| 654 | 326305 | 52.53 | 63.56 | |
| No hay información disponible, no se puede pedir | ||||
| 655 | 303046 | |||
| No hay información disponible, no se puede pedir | ||||
| 656 | 303044 | |||
| No hay información disponible, no se puede pedir | ||||
| 657 | 303045 | |||
| No hay información disponible, no se puede pedir | ||||
| 658 | 930515 | |||
| No hay información disponible, no se puede pedir | ||||
| 659 | 302976 | |||
| No hay información disponible, no se puede pedir | ||||
| 660 | 302975 | |||
| No hay información disponible, no se puede pedir | ||||
| 661 | 303621 | |||
| No hay información disponible, no se puede pedir | ||||
| 662 | 302974 | |||
| No hay información disponible, no se puede pedir | ||||
| 663 | 302979 | |||
| No hay información disponible, no se puede pedir | ||||
| 664 | 302978 | |||
| No hay información disponible, no se puede pedir | ||||
| 665 | 303622 | |||
| No hay información disponible, no se puede pedir | ||||
| 666 | 302977 | |||
| No hay información disponible, no se puede pedir | ||||
| 667 | 303332 | |||
| No hay información disponible, no se puede pedir | ||||
| 668 | 303334 | |||
| No hay información disponible, no se puede pedir | ||||
| 669 | 303335 | |||
| No hay información disponible, no se puede pedir | ||||
| 670 | 303617 | |||
| No hay información disponible, no se puede pedir | ||||
| 671 | 303618 | |||
| No hay información disponible, no se puede pedir | ||||
| 672 | 303619 | |||
| No hay información disponible, no se puede pedir | ||||
| 673 | 303620 | |||
| Tornillo izquierdo M6x22 | ||||
| 674 | 981122 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 675 | 303625 | |||
| No hay información disponible, no se puede pedir | ||||
| 676 | 303626 | |||
| No hay información disponible, no se puede pedir | ||||
| 677 | 303627 | |||
| No hay información disponible, no se puede pedir | ||||
| 678 | 303624 | |||
| No hay información disponible, no se puede pedir | ||||
| 679 | 321825 | |||
| No hay información disponible, no se puede pedir | ||||
| 680 | 303623 | |||
| No hay información disponible, no se puede pedir | ||||
| 683 | 306370 | |||
