Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki DH30PC2'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

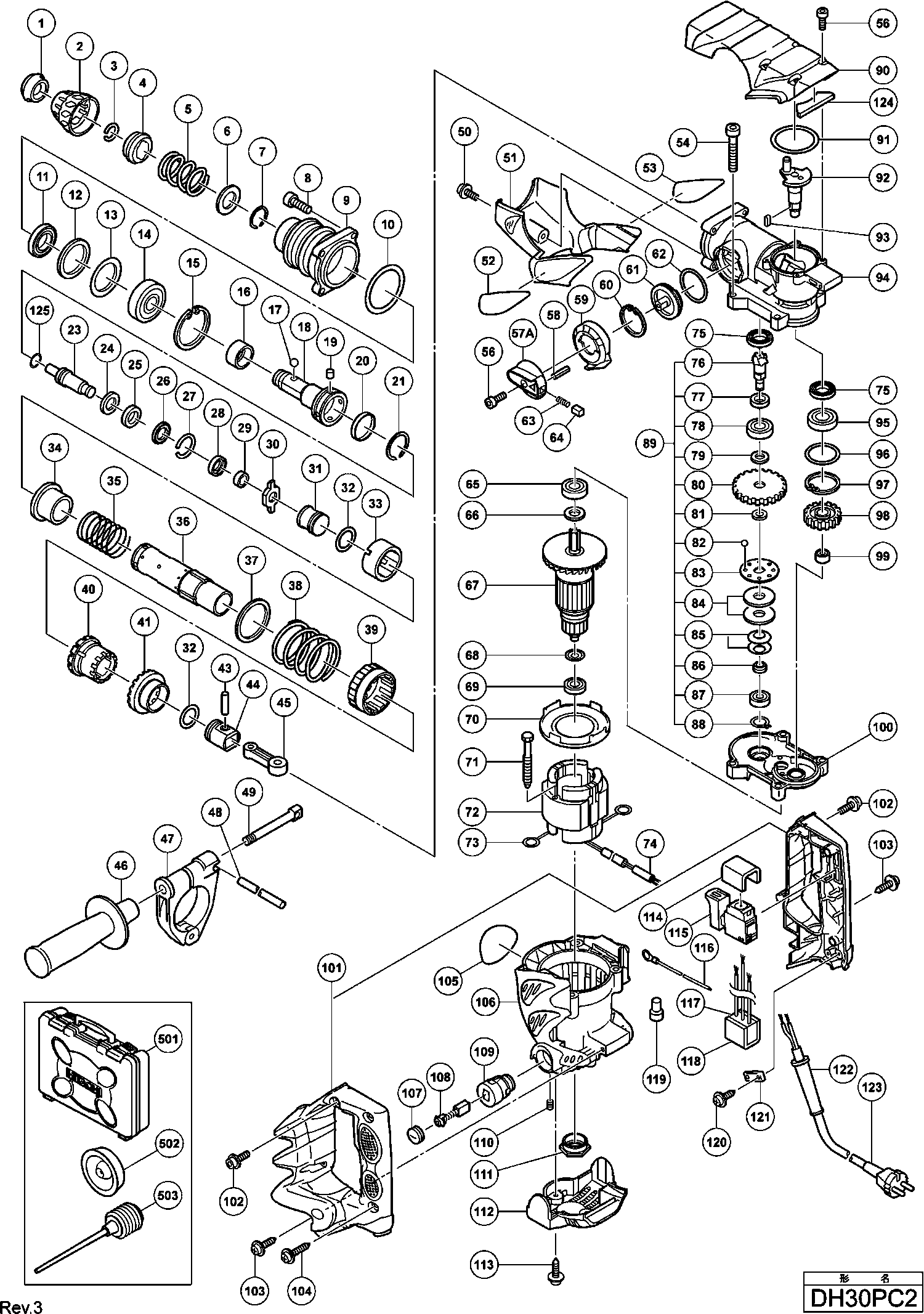

Dibujo técnico de los/las Hikoki DH30PC2
Lista de las piezas de repuesto de Hikoki DH30PC2
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Capuchón frontal H45ma/h60ma/mb H45mr | ||||
| 1 | 323078 | 3.30 | 3.99 | |
| Agarre | ||||
| 2 | 323077 | 4.80 | 5.81 | |
| Anillo de bloqueo | ||||
| 3 | 306340 | 1.35 | 1.63 | |
| Sostenedor de la Bola | ||||
| 4 | 323076 | 25.44 | 30.78 | |
| Arandela de resorte | ||||
| 5 | 323075 | 3.30 | 3.99 | |
| Arandela (d) Cm12y | ||||
| 6 | 325668 | 3.30 | 3.99 | |
| Arandela de resorte | ||||
| 7 | 306993 | 1.35 | 1.63 | |
| Tornillo de cabeza hexagonal Seal Lock M6x22 | ||||
| 8 | 321313 | 1.65 | 2.00 | |
| Caja del Cilindro | ||||
| 9 | 325651 | 22.55 | 27.29 | |
| Anillo O (s-55) | ||||
| 10 | 980744 | 2.55 | 3.09 | |
| Sello de aceite | ||||
| 11 | 320324 | 3.30 | 3.99 | |
| Anillo amortiguador | ||||
| 12 | 320325 | 3.30 | 3.99 | |
| Arandela de Amortiguador | ||||
| 13 | 320326 | 4.80 | 5.81 | |
| No hay información disponible, no se puede pedir | ||||
| 14 | 326304 | |||
| Arandela D40 | ||||
| 15 | 948227 | 1.35 | 1.63 | |
| MANGUITO EXCÉNTRICO | ||||
| 16 | 325667 | 3.30 | 3.99 | |
| Bola de acero D7.0 (10 Pcs.) | ||||
| 17 | 959156 | 1.65 | 2.00 | |
| Manga de retención | ||||
| 18 | 325652 | 99.14 | 119.96 | |
| Pasador de aguja Dh30pc2 | ||||
| 19 | 325658 | 1.65 | 2.00 | |
| MANGUITO EXCÉNTRICO | ||||
| 20 | 326301 | 14.70 | 17.79 | |
| Anillo de retención D38 | ||||
| 21 | 313420 | 1.95 | 2.36 | |
| Segundo martillo | ||||
| 23 | 325653 | 21.73 | 26.29 | |
| Arandela Amortiguadora H25pv | ||||
| 24 | 323059 | 9.30 | 11.25 | |
| Anillo amortiguador | ||||
| 25 | 323060 | 3.30 | 3.99 | |
| Soporte del amortiguador | ||||
| 26 | 323061 | 8.40 | 10.16 | |
| Anillo de Detención H25pv | ||||
| 27 | 323062 | 1.65 | 2.00 | |
| Porta amortiguador (b) | ||||
| 28 | 326302 | 7.95 | 9.62 | |
| Anillo amortiguador | ||||
| 29 | 326303 | 3.30 | 3.99 | |
| Arandela | ||||
| 30 | 326300 | 27.78 | 33.61 | |
| Golpeador | ||||
| 31 | 325660 | 12.75 | 15.43 | |
| O-ring (d.i 19.2) | ||||
| 32 | 319577 | 3.30 | 3.99 | |
| Manga Deslizante (b) | ||||
| 33 | 325656 | 3.30 | 3.99 | |
| Manga Deslizante (a) H25pv | ||||
| 34 | 325655 | 14.30 | 17.30 | |
| Resorte de embrague | ||||
| 35 | 325664 | 7.05 | 8.53 | |
| CILINDRO | ||||
| 36 | 325654 | 116.74 | 141.25 | |
| Arandela (c) | ||||
| 37 | 325661 | 4.80 | 5.81 | |
| MUELLE DE RETENCIÓN OSC 18 | ||||
| 38 | 325662 | 7.05 | 8.53 | |
| Manguito de bloqueo Cm12y | ||||
| 39 | 325663 | 18.15 | 21.96 | |
| Embrague | ||||
| 40 | 325665 | 58.44 | 70.71 | |
| ENGANCHE | ||||
| 41 | 325666 | 58.44 | 70.71 | |
| Pasador del pistón | ||||
| 43 | 319581 | 1.65 | 2.00 | |
| PISTÓN | ||||
| 44 | 319580 | 3.30 | 3.99 | |
| VARILLA CONICA | ||||
| 45 | 319585 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 46 | 313078 | |||
| Porta mango Dh40ma/mb/yb/fa/mr | ||||
| 47 | 325672 | 14.30 | 17.30 | |
| Varilla de tope | ||||
| 48 | 320973 | 4.80 | 5.81 | |
| Perno del mango Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 49 | 313080 | 11.85 | 14.34 | |
| Tornillo Allen Hd M5x12 | ||||
| 50 | 998471 | 1.05 | 1.27 | |
| Tapa inferior | ||||
| 51 | 325677 | 9.00 | 10.89 | |
| Tornillo de cabeza de bloqueo de sellado Inbus 6x4 | ||||
| 54 | 986940 | 1.05 | 1.27 | |
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 56 | 983162 | 1.05 | 1.27 | |
| Palanca de cambio (antiguo 321309) | ||||
| 57A | 331545 | 3.75 | 4.54 | |
| Pasador D2x10 | ||||
| 58 | 321312 | 1.65 | 2.00 | |
| Portador de manija | ||||
| 59 | 325671 | 3.30 | 3.99 | |
| Arandela D40 | ||||
| 60 | 948391 | 1.65 | 2.00 | |
| Eje de palanca | ||||
| 61 | 325670 | 22.55 | 27.29 | |
| Anillo O | ||||
| 62 | 980948 | 1.05 | 1.27 | |
| Muelle | ||||
| 63 | 321310 | 1.65 | 2.00 | |
| Botón De Empuje | ||||
| 64 | 321311 | 1.65 | 2.00 | |
| Rodamiento de bolas 6001dducmps2s (antiguo 980925) | ||||
| 65 | 6001DD | 6.45 | 7.80 | |
| ARANDELA | ||||
| 66 | 971736 | 1.05 | 1.27 | |
| Inducido 220-230 Volt | ||||
| 67 | 360768E | 107.94 | 130.60 | |
| Arandela (a) | ||||
| 68 | 982631 | 1.04 | 1.26 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 69 | 608VVM | 5.70 | 6.90 | |
| Guía de ventilador | ||||
| 70 | 323083 | 3.30 | 3.99 | |
| Tornillo de rosca de cabeza hexagonal D5x50 | ||||
| 71 | 953121 | 1.04 | 1.26 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 72 | 340672E | 99.14 | 119.96 | |
| Punto de contacto del Portaescobillas | ||||
| 73 | 930703 | 2.40 | 2.90 | |
| Tubo CS 50 EBG | ||||
| 74 | 321322 | 1.65 | 2.00 | |
| Sello de aceite | ||||
| 75 | 981851 | 2.55 | 3.09 | |
| Piñón Cónico | ||||
| 76 | 325647 | 26.95 | 32.61 | |
| Arandela | ||||
| 77 | 325648 | 1.65 | 2.00 | |
| Rodamiento de bolas 6001dducmps2s (antiguo 980925) | ||||
| 78 | 6001DD | 6.45 | 7.80 | |
| Arandela | ||||
| 79 | 992503 | 1.04 | 1.26 | |
| Segundo engranaje | ||||
| 80 | 325649 | 28.60 | 34.61 | |
| Anillo de parada | ||||
| 81 | 971087 | 1.04 | 1.26 | |
| Bola de Acero D3.97 (10 unidades) | ||||
| 82 | 959155 | 1.04 | 1.26 | |
| Placa de embrague | ||||
| 83 | 992916 | 2.10 | 2.54 | |
| Diafragma | ||||
| 84 | 992926 | 1.05 | 1.27 | |
| Muelle | ||||
| 85 | 980877 | 1.05 | 1.27 | |
| ARANDELA | ||||
| 86 | 325650 | 4.80 | 5.81 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 87 | 608VVM | 5.70 | 6.90 | |
| ANILLO TOPE | ||||
| 88 | 940079 | 1.04 | 1.26 | |
| EMBRAGUE DE DESLIZAMIENTO COMPLETO | ||||
| 89 | 325646 | 84.56 | 102.32 | |
| Cubierta de la caja de manivela | ||||
| 90 | 325669 | 14.70 | 17.79 | |
| Anillo O (s-48) | ||||
| 91 | 980715 | 2.40 | 2.90 | |
| Cigüeñal | ||||
| 92 | 325644 | 46.75 | 56.57 | |
| Chaveta 3x3x8 | ||||
| 93 | 944109 | 1.70 | 2.06 | |
| Caja de cigüeñal | ||||
| 94 | 325643 | 67.10 | 81.19 | |
| Rodamiento de bolas 6002dducmps2s | ||||
| 95 | 6002DD | 7.05 | 8.53 | |
| Anillo-O (s-32) | ||||
| 96 | 872767 | 1.65 | 2.00 | |
| Anillo de parada D32 | ||||
| 97 | 948001 | 1.20 | 1.45 | |
| Primera Engranaje | ||||
| 98 | 325645 | 24.34 | 29.45 | |
| RODAMIENTO DE AGUJAS | ||||
| 99 | 939299 | 10.65 | 12.89 | |
| Caja de engranajes | ||||
| 100 | 325674 | 32.18 | 38.93 | |
| Set de manija (a).(b) | ||||
| 101 | 325680 | 35.06 | 42.43 | |
| Tornillo M5X16 | ||||
| 102 | 994192 | 1.04 | 1.26 | |
| Tornillo autoperforante (con brida) D5x20 (negro) | ||||
| 103 | 302089 | 1.05 | 1.27 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 104 | 307028 | 1.05 | 1.27 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 106 | 325673 | 55.41 | 67.05 | |
| Tapa del cepillo | ||||
| 107 | 945161 | 1.20 | 1.45 | |
| Cepillos de Carbón Autodesconectantes (2 Piezas) ( | ||||
| 108 | 999073 | 14.40 | 17.42 | |
| Soporte de Cepillo de Carbono | ||||
| 109 | 958900 | 6.45 | 7.80 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 110 | 938477 | 1.05 | 1.27 | |
| CASQUILLO DE COJINETE (B) | ||||
| 111 | 310111 | 8.40 | 10.16 | |
| Tapa Trasera | ||||
| 112 | 323085 | 16.09 | 19.47 | |
| No hay información disponible, no se puede pedir | ||||
| 113 | 307811 | |||
| Soporte de condensador | ||||
| 114 | 317492 | 1.65 | 2.00 | |
| Interruptor | ||||
| 115 | 325675 | 24.34 | 29.45 | |
| Cable interno | ||||
| 116 | 994190 | 1.05 | 1.27 | |
| Condensador (antiguo 930030/991313) | ||||
| 117 | 994273 | 4.29 | 5.19 | |
| Soporte de condensador | ||||
| 118 | 317492 | 1.65 | 2.00 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 119 | 959140 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 120 | 984750 | |||
| Abrazadera del cordón | ||||
| 121 | 960266 | 1.04 | 1.26 | |
| Protector de cable D8.8 | ||||
| 122 | 380090 | 1.04 | 1.26 | |
| Casquillo del cable D10.1 | ||||
| 122 | 938051 | 1.04 | 1.26 | |
| Cable de 5m 2 X 1,0 W/Plug 13a/250v Para Gbr | ||||
| 123 | 500440Z | 20.49 | 24.79 | |
| Cable 5M 2 X1.0 Ho7rn-f (sin enchufe) | ||||
| 123 | 500454Z | 15.54 | 18.80 | |
| Cordón 2,5m 2 X 1.0 H05vv-f (Antiguo 500395z) | ||||
| 123 | 500447Z | 6.60 | 7.99 | |
| Empaque De Fieltro | ||||
| 124 | 326651 | 1.65 | 2.00 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 125 | 323058 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 325679 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 971787 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 318085 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 303046 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 303044 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 303045 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 303334 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 302976 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 930515 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 302975 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 303621 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 302974 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 302979 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 302978 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 303622 | |||
| No hay información disponible, no se puede pedir | ||||
| 613 | 302977 | |||
| No hay información disponible, no se puede pedir | ||||
| 614 | 303617 | |||
| No hay información disponible, no se puede pedir | ||||
| 615 | 303618 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 303619 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 303620 | |||
| Tornillo izquierdo M6x22 | ||||
| 618 | 981122 | 1.35 | 1.63 | |
| No hay información disponible, no se puede pedir | ||||
| 619 | 303627 | |||
| No hay información disponible, no se puede pedir | ||||
| 620 | 303625 | |||
| No hay información disponible, no se puede pedir | ||||
| 621 | 303626 | |||
| No hay información disponible, no se puede pedir | ||||
| 622 | 303624 | |||
| No hay información disponible, no se puede pedir | ||||
| 623 | 321825 | |||
| No hay información disponible, no se puede pedir | ||||
| 624 | 303623 | |||
| No hay información disponible, no se puede pedir | ||||
| 625 | 321814 | |||
| No hay información disponible, no se puede pedir | ||||
| 626 | 995344 | |||
| No hay información disponible, no se puede pedir | ||||
| 627 | 321813 | |||
| Grasa (bote de 500 gramos) | ||||
| 628 | 980927 | 73.01 | 88.35 | |
| Grasa (tubo de 30 Gramos) | ||||
| 629 | 981840 | 8.40 | 10.16 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 630 | 308471 | 12.75 | 15.43 | |
| No hay información disponible, no se puede pedir | ||||
| 631 | 971511Z | |||
| No hay información disponible, no se puede pedir | ||||
| 632 | 971512Z | |||
| No hay información disponible, no se puede pedir | ||||
| 633 | 944477 | |||
| No hay información disponible, no se puede pedir | ||||
| 634 | 982684 | |||
| No hay información disponible, no se puede pedir | ||||
| 635 | 982685 | |||
| No hay información disponible, no se puede pedir | ||||
| 636 | 315921 | |||
| No hay información disponible, no se puede pedir | ||||
| 637 | 982672 | |||
| No hay información disponible, no se puede pedir | ||||
| 638 | 982673 | |||
| No hay información disponible, no se puede pedir | ||||
| 639 | 982674 | |||
| No hay información disponible, no se puede pedir | ||||
| 640 | 982686 | |||
| No hay información disponible, no se puede pedir | ||||
| 641 | 982675 | |||
| No hay información disponible, no se puede pedir | ||||
| 642 | 982687 | |||
| No hay información disponible, no se puede pedir | ||||
| 643 | 982676 | |||
| No hay información disponible, no se puede pedir | ||||
| 644 | 982688 | |||
| No hay información disponible, no se puede pedir | ||||
| 645 | 982677 | |||
| No hay información disponible, no se puede pedir | ||||
| 646 | 982689 | |||
| No hay información disponible, no se puede pedir | ||||
| 647 | 982678 | |||
| No hay información disponible, no se puede pedir | ||||
| 648 | 982690 | |||
| No hay información disponible, no se puede pedir | ||||
| 649 | 982679 | |||
| No hay información disponible, no se puede pedir | ||||
| 650 | 982691 | |||
| No hay información disponible, no se puede pedir | ||||
| 651 | 982680 | |||
| No hay información disponible, no se puede pedir | ||||
| 652 | 982692 | |||
| No hay información disponible, no se puede pedir | ||||
| 653 | 982681 | |||
| No hay información disponible, no se puede pedir | ||||
| 654 | 982693 | |||
| No hay información disponible, no se puede pedir | ||||
| 655 | 971794 | |||
| No hay información disponible, no se puede pedir | ||||
| 656 | 971795 | |||
| No hay información disponible, no se puede pedir | ||||
| 657 | 971796 | |||
| No hay información disponible, no se puede pedir | ||||
| 658 | 971797 | |||
| No hay información disponible, no se puede pedir | ||||
| 659 | 971798 | |||
| No hay información disponible, no se puede pedir | ||||
| 660 | 971799 | |||
| No hay información disponible, no se puede pedir | ||||
| 661 | 971800 | |||
| No hay información disponible, no se puede pedir | ||||
| 662 | 971801 | |||
| No hay información disponible, no se puede pedir | ||||
| 663 | 971802 | |||
| No hay información disponible, no se puede pedir | ||||
| 664 | 971803 | |||
| No hay información disponible, no se puede pedir | ||||
| 665 | 944460 | |||
| No hay información disponible, no se puede pedir | ||||
| 666 | 944461 | |||
| No hay información disponible, no se puede pedir | ||||
| 667 | 993038 | |||
| No hay información disponible, no se puede pedir | ||||
| 669 | 944500 | |||
| No hay información disponible, no se puede pedir | ||||
| 671 | 944464 | |||
| No hay información disponible, no se puede pedir | ||||
| 672 | 320859 | |||
| No hay información disponible, no se puede pedir | ||||
| 673 | 303571 | |||
| No hay información disponible, no se puede pedir | ||||
| 674 | 303575 | |||
| No hay información disponible, no se puede pedir | ||||
| 675 | 303578 | |||
| No hay información disponible, no se puede pedir | ||||
| 676 | 303576 | |||
| No hay información disponible, no se puede pedir | ||||
| 677 | 303581 | |||
| No hay información disponible, no se puede pedir | ||||
| 678 | 303582 | |||
| No hay información disponible, no se puede pedir | ||||
| 679 | 303584 | |||
| No hay información disponible, no se puede pedir | ||||
| 680 | 303585 | |||
| No hay información disponible, no se puede pedir | ||||
| 681 | 303586 | |||
| No hay información disponible, no se puede pedir | ||||
| 682 | 303591 | |||
| No hay información disponible, no se puede pedir | ||||
| 683 | 303606 | |||
| No hay información disponible, no se puede pedir | ||||
| 684 | 303593 | |||
| No hay información disponible, no se puede pedir | ||||
| 685 | 303595 | |||
| No hay información disponible, no se puede pedir | ||||
| 686 | 303598 | |||
| No hay información disponible, no se puede pedir | ||||
| 687 | 303599 | |||
| No hay información disponible, no se puede pedir | ||||
| 688 | 303611 | |||
| No hay información disponible, no se puede pedir | ||||
| 689 | 303601 | |||
| No hay información disponible, no se puede pedir | ||||
| 690 | 303613 | |||
| No hay información disponible, no se puede pedir | ||||
| 691 | 303614 | |||
| No hay información disponible, no se puede pedir | ||||
| 692 | 303615 | |||
| No hay información disponible, no se puede pedir | ||||
| 693 | 303616 | |||
| No hay información disponible, no se puede pedir | ||||
| 694 | 319988 | |||
