Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki DH35'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

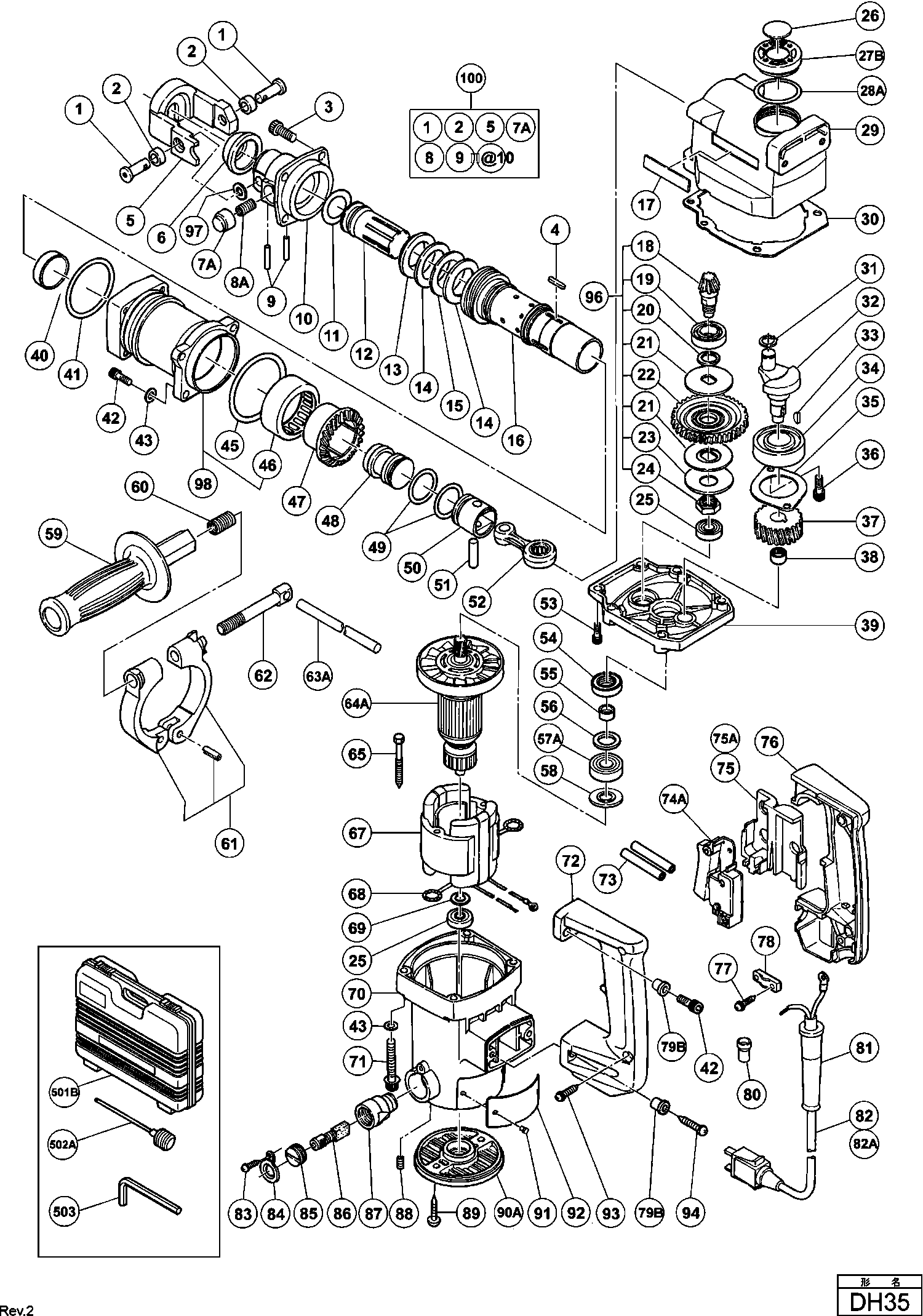

Dibujo técnico de los/las Hikoki DH35
Lista de las piezas de repuesto de Hikoki DH35
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Pasador de soporte | ||||
| 1 | 990135 | 11.85 | 14.34 | |
| Pequeño caucho (b) | ||||
| 2 | 990134 | 2.40 | 2.90 | |
| Tornillo de cabeza Nylock M7x20 | ||||
| 3 | 993068 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 4 | 993062 | |||
| Porta cincel | ||||
| 5 | 990131 | 35.06 | 42.43 | |
| Cubierta del polvo | ||||
| 6 | 971077 | 1.04 | 1.26 | |
| Botón AGC 18 | ||||
| 7A | 990133 | 9.60 | 11.62 | |
| Muelle | ||||
| 8A | 331239 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 9 | 949499 | |||
| No hay información disponible, no se puede pedir | ||||
| 10 | 993060 | |||
| Anillo O (c) Dh40ma/mb/mr | ||||
| 11 | 981857 | 5.85 | 7.08 | |
| No hay información disponible, no se puede pedir | ||||
| 12 | 993061 | |||
| No hay información disponible, no se puede pedir | ||||
| 13 | 993067 | |||
| No hay información disponible, no se puede pedir | ||||
| 14 | 993066 | |||
| No hay información disponible, no se puede pedir | ||||
| 15 | 993063 | |||
| No hay información disponible, no se puede pedir | ||||
| 16 | 993059 | |||
| No hay información disponible, no se puede pedir | ||||
| 17 | 957561 | |||
| No hay información disponible, no se puede pedir | ||||
| 18 | 993057 | |||
| No hay información disponible, no se puede pedir | ||||
| 19 | 990936 | |||
| No hay información disponible, no se puede pedir | ||||
| 20 | 986103 | |||
| No hay información disponible, no se puede pedir | ||||
| 21 | 993055 | |||
| No hay información disponible, no se puede pedir | ||||
| 22 | 993058 | |||
| No hay información disponible, no se puede pedir | ||||
| 23 | 993056 | |||
| Tuerca | ||||
| 24 | 986106 | 1.65 | 2.00 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 25 | 608VVM | 5.70 | 6.90 | |
| Ya no disponible, sin reemplazo | ||||
| 26 | 980934Z | |||
| Tapón de Aceite Assembly Including Part 28a | ||||
| 27B | 314031 | 3.90 | 4.72 | |
| Anillo O | ||||
| 28A | 314030 | 1.05 | 1.27 | |
| Caja de cigüeñal | ||||
| 29 | 986093 | 61.33 | 74.20 | |
| Junta | ||||
| 30 | 986071 | 1.65 | 2.00 | |
| Arandela de resorte D12 (10 piezas) | ||||
| 31 | 939542 | 1.50 | 1.82 | |
| No hay información disponible, no se puede pedir | ||||
| 32 | 993053 | |||
| Pasador 3X13 | ||||
| 33 | 932815 | 1.35 | 1.63 | |
| Rodamiento de bolas 6204vvcmps2s | ||||
| 34 | 6204VV | 9.15 | 11.07 | |
| No hay información disponible, no se puede pedir | ||||
| 35 | 986074 | |||
| Bloqueo de Sello Hd. Tornillo Allen M5x14 (nuevo 9 | ||||
| 36 | 984509 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 37 | 993054 | |||
| RODAMIENTO DE AGUJAS | ||||
| 38 | 939299 | 10.65 | 12.89 | |
| No hay información disponible, no se puede pedir | ||||
| 39 | 993083 | |||
| Banda | ||||
| 40 | 981858 | 7.35 | 8.89 | |
| Anillo O (s-55) | ||||
| 41 | 980744 | 2.55 | 3.09 | |
| Tornillo de Cierre con Cabeza Hexagonal M6x25 | ||||
| 42 | 987707 | 1.05 | 1.27 | |
| Arandela M6 (10 Piezas) | ||||
| 43 | 949432 | 1.05 | 1.27 | |
| Arandela M6 (10 Piezas) | ||||
| 43S | 949432 | 1.05 | 1.27 | |
| Anillo O (1as-60) | ||||
| 45 | 956996 | 3.00 | 3.63 | |
| Rodamiento de agujas M455520 (antiguo 981874) | ||||
| 46 | 993069 | 20.76 | 25.12 | |
| No hay información disponible, no se puede pedir | ||||
| 47 | 981854 | |||
| Golpeador | ||||
| 48 | 986081 | 25.44 | 30.78 | |
| Anillo O | ||||
| 49 | 986104 | 1.05 | 1.27 | |
| PISTÓN | ||||
| 50 | 981885 | 18.70 | 22.63 | |
| Pasador del pistón | ||||
| 51 | 980708 | 2.40 | 2.90 | |
| VARILLA CONICA | ||||
| 52 | 980707 | 35.06 | 42.43 | |
| Tornillo de cabeza hexagonal con sellado M6x16 | ||||
| 53 | 990935 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 54 | 993051 | |||
| No hay información disponible, no se puede pedir | ||||
| 55 | 993065 | |||
| No hay información disponible, no se puede pedir | ||||
| 56 | 993064 | |||
| Rodamiento de bolas 6001dducmps2s (antiguo 980925) | ||||
| 57A | 6001DD | 6.45 | 7.80 | |
| Anillo de polvo | ||||
| 58 | 993052 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 59 | 981870 | |||
| Muelle | ||||
| 60 | 672612 | 1.05 | 1.27 | |
| Soporte del mango (antiguo 981960z) | ||||
| 61 | 981960 | 19.94 | 24.12 | |
| Perno del mango Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 62 | 971785 | 3.60 | 4.36 | |
| No hay información disponible, no se puede pedir | ||||
| 63A | 971786 | |||
| No hay información disponible, no se puede pedir | ||||
| 64A | 993072F | |||
| Tornillo de corte D5x55 | ||||
| 65 | 953174 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 67 | 986090H | |||
| Punto de contacto del Portaescobillas | ||||
| 68 | 930703 | 2.40 | 2.90 | |
| ARANDELA | ||||
| 69 | 980698 | 1.05 | 1.27 | |
| Sello Bloqueado. Tornillo Allen M6x50 | ||||
| 71 | 986491 | 1.04 | 1.26 | |
| Manija TSC 55 | ||||
| 72 | 981867 | 13.80 | 16.70 | |
| Manija (b) | ||||
| 72 | 992809 | 13.05 | 15.79 | |
| Interruptor (antiguo 992812) | ||||
| 74A | 990941 | 26.40 | 31.94 | |
| Interruptor (antiguo 958064z) | ||||
| 74A | 981533Z | 21.04 | 25.46 | |
| APOYO (A) | ||||
| 75 | 981986Z | 21.45 | 25.95 | |
| Soporte (ver también 990082) | ||||
| 75 | 981869 | 6.30 | 7.62 | |
| No hay información disponible, no se puede pedir | ||||
| 75A | 990082 | |||
| Mango | ||||
| 76 | 981866 | 14.03 | 16.97 | |
| Manija (a) | ||||
| 76 | 992808 | 13.80 | 16.70 | |
| No hay información disponible, no se puede pedir | ||||
| 77 | 984750 | |||
| Abrazadera del cordón | ||||
| 78 | 960266 | 1.04 | 1.26 | |
| Espaciador (antiguo 981868) | ||||
| 79B | 990940 | 1.05 | 1.27 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 80 | 959140 | 3.30 | 3.99 | |
| Armadura de cable D10.7 | ||||
| 81 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 81 | 958049 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 82 | 500408Z | |||
| No hay información disponible, no se puede pedir | ||||
| 82A | 500424Z | |||
| TORNILLO M4X35 | ||||
| 83 | 958715 | 1.04 | 1.26 | |
| Tapa de la tapa | ||||
| 84 | 981959 | 2.40 | 2.90 | |
| Tapa del cepillo | ||||
| 85 | 961781 | 2.55 | 3.09 | |
| Escobilla de carbono (1 par) | ||||
| 86 | 999043 | 4.50 | 5.44 | |
| Soporte de Cepillo de Carbono | ||||
| 87 | 981586 | 6.45 | 7.80 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 88 | 938477 | 1.05 | 1.27 | |
| Tornillo autorroscante D5x20 | ||||
| 89 | 953040 | 1.05 | 1.27 | |
| Tapa trasera (antiguo 981951) | ||||
| 90A | 302323 | 20.76 | 25.12 | |
| Remache D2.5x4.8 (10 Piezas) | ||||
| 91 | 949510 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 93 | 956636 | |||
| No hay información disponible, no se puede pedir | ||||
| 94 | 986087 | |||
| Casquillo roscado para cable | ||||
| 95 | 981373 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 96 | 990939 | |||
| No hay información disponible, no se puede pedir | ||||
| 97 | 991701 | |||
| Caja del Cilindro | ||||
| 98 | 990943 | 88.83 | 107.48 | |
| No hay información disponible, no se puede pedir | ||||
| 100 | 990946 | |||
| No hay información disponible, no se puede pedir | ||||
| 501B | 312831 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 944459 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 985720 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 981890 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 981904 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 985723 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 981891 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 981905 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 985726 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 981892 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 981906 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 985729 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 981893 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 981907 | |||
| No hay información disponible, no se puede pedir | ||||
| 613 | 985732 | |||
| No hay información disponible, no se puede pedir | ||||
| 614 | 981894 | |||
| No hay información disponible, no se puede pedir | ||||
| 615 | 981908 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 981902 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 981895 | |||
| No hay información disponible, no se puede pedir | ||||
| 618 | 981909 | |||
| No hay información disponible, no se puede pedir | ||||
| 619 | 990931 | |||
| No hay información disponible, no se puede pedir | ||||
| 620 | 990930 | |||
| No hay información disponible, no se puede pedir | ||||
| 622 | 955994 | |||
| No hay información disponible, no se puede pedir | ||||
| 623 | 955995 | |||
| No hay información disponible, no se puede pedir | ||||
| 624 | 955996 | |||
| No hay información disponible, no se puede pedir | ||||
| 625 | 955998 | |||
| No hay información disponible, no se puede pedir | ||||
| 626 | 956000 | |||
| No hay información disponible, no se puede pedir | ||||
| 627 | 955154 | |||
| No hay información disponible, no se puede pedir | ||||
| 628 | 955155 | |||
| No hay información disponible, no se puede pedir | ||||
| 629 | 956002 | |||
| No hay información disponible, no se puede pedir | ||||
| 630 | 955157 | |||
| No hay información disponible, no se puede pedir | ||||
| 631 | 956004 | |||
| No hay información disponible, no se puede pedir | ||||
| 632 | 955159 | |||
| No hay información disponible, no se puede pedir | ||||
| 633 | 955163 | |||
| No hay información disponible, no se puede pedir | ||||
| 634 | 956008 | |||
| No hay información disponible, no se puede pedir | ||||
| 635 | 955165 | |||
| No hay información disponible, no se puede pedir | ||||
| 636 | 956009 | |||
| No hay información disponible, no se puede pedir | ||||
| 637 | 981924 | |||
| No hay información disponible, no se puede pedir | ||||
| 638 | 955186 | |||
| No hay información disponible, no se puede pedir | ||||
| 639 | 955183 | |||
| No hay información disponible, no se puede pedir | ||||
| 640 | 955181 | |||
| No hay información disponible, no se puede pedir | ||||
| 641 | 956126 | |||
| No hay información disponible, no se puede pedir | ||||
| 642 | 944574 | |||
| No hay información disponible, no se puede pedir | ||||
| 644 | 944477 | |||
| No hay información disponible, no se puede pedir | ||||
| 656 | 981922 | |||
| No hay información disponible, no se puede pedir | ||||
| 657 | 981923 | |||
| No hay información disponible, no se puede pedir | ||||
| 658 | 981925 | |||
| No hay información disponible, no se puede pedir | ||||
| 659 | 981926 | |||
| Grasa (tubo de 30 Gramos) | ||||
| 660 | 981840 | 8.40 | 10.16 | |
| Grasa (bote de 500 gramos) | ||||
| 661 | 980927 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 664 | 981929 | |||
| No hay información disponible, no se puede pedir | ||||
| 665 | 981930 | |||
| No hay información disponible, no se puede pedir | ||||
| 666 | 981931 | |||
| No hay información disponible, no se puede pedir | ||||
| 669 | 981919 | |||
| No hay información disponible, no se puede pedir | ||||
| 670 | 981920 | |||
| No hay información disponible, no se puede pedir | ||||
| 671 | 981921 | |||
| No hay información disponible, no se puede pedir | ||||
| 672 | 321813 | |||
| No hay información disponible, no se puede pedir | ||||
| 673 | 930515 | |||
| No hay información disponible, no se puede pedir | ||||
| 674 | 986102 | |||
| No hay información disponible, no se puede pedir | ||||
| 675 | 970884 | |||
| No hay información disponible, no se puede pedir | ||||
| 676A | 936728 | |||
| No hay información disponible, no se puede pedir | ||||
| 677 | 984010 | |||
| No hay información disponible, no se puede pedir | ||||
| 678 | 984017 | |||
| No hay información disponible, no se puede pedir | ||||
| 679 | 984011 | |||
| No hay información disponible, no se puede pedir | ||||
| 680 | 984018 | |||
| No hay información disponible, no se puede pedir | ||||
| 681 | 984012 | |||
| No hay información disponible, no se puede pedir | ||||
| 683 | 984013 | |||
| No hay información disponible, no se puede pedir | ||||
| 685 | 984014 | |||
| No hay información disponible, no se puede pedir | ||||
| 687 | 984015 | |||
| No hay información disponible, no se puede pedir | ||||
| 689 | 985754 | |||
| No hay información disponible, no se puede pedir | ||||
| 690 | 985755 | |||
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 691 | 308471 | 12.75 | 15.43 | |
| No hay información disponible, no se puede pedir | ||||
| 692A | 318085 | |||
| No hay información disponible, no se puede pedir | ||||
| 693 | 998561 | |||
| No hay información disponible, no se puede pedir | ||||
| 694 | 998562 | |||
| No hay información disponible, no se puede pedir | ||||
| 695 | 320859 | |||
