Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki DH38MS'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

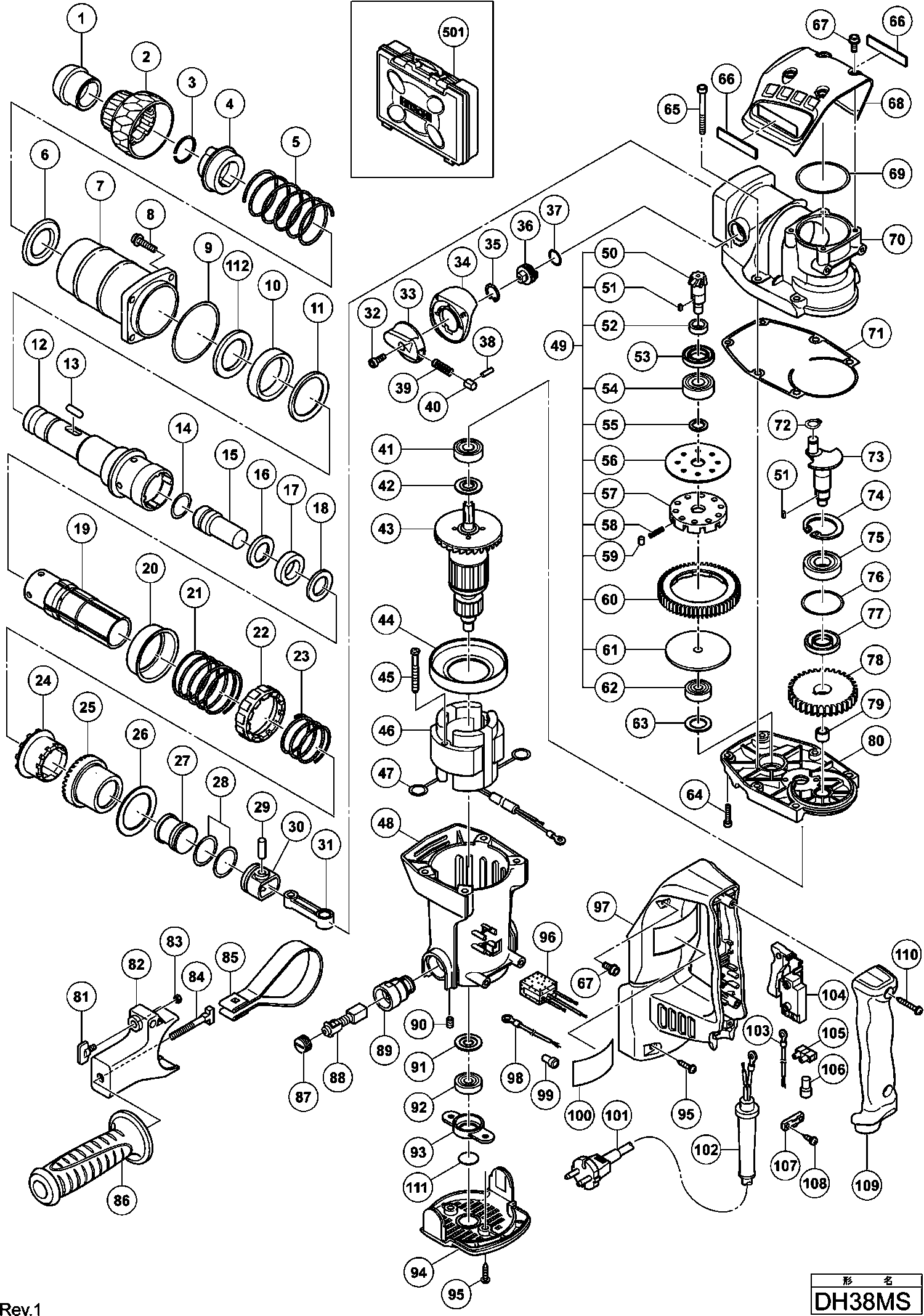

Dibujo técnico de los/las Hikoki DH38MS
Lista de las piezas de repuesto de Hikoki DH38MS
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Capuchón frontal H45ma/h60ma/mb H45mr | ||||
| 1 | 331542 | 5.55 | 6.72 | |
| Empuñadura | ||||
| 2 | 331541 | 7.43 | 8.98 | |
| Anillo de Detención H25pv | ||||
| 3 | 331540 | 1.88 | 2.27 | |
| Jaula de Aguja Dh18vb | ||||
| 4 | 331539 | 26.05 | 31.52 | |
| Arandela de resorte | ||||
| 5 | 331538 | 1.88 | 2.27 | |
| Soporte de resorte (b) | ||||
| 6 | 331537 | 3.75 | 4.54 | |
| Caja del Cilindro | ||||
| 7 | 331530 | 60.98 | 73.78 | |
| Tornillo Allen M6x25 | ||||
| 8 | 991712 | 1.05 | 1.27 | |
| Anillo O (1as-60) | ||||
| 9 | 956996 | 3.00 | 3.63 | |
| Retenedor Amortiguador | ||||
| 10 | 331531 | 5.55 | 6.72 | |
| Arandela | ||||
| 11 | 331532 | 7.43 | 8.98 | |
| Manga de retención | ||||
| 12 | 331524 | 81.26 | 98.33 | |
| Rodillo de agujas D8x20 | ||||
| 13 | 331536 | 1.88 | 2.27 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 14 | 313396 | 4.80 | 5.81 | |
| Segundo martillo | ||||
| 15 | 331525 | 18.63 | 22.54 | |
| Arandela Amortiguadora H25pv | ||||
| 16 | 331224 | 4.65 | 5.63 | |
| Anillo amortiguador | ||||
| 17 | 321835 | 6.45 | 7.80 | |
| Soporte del amortiguador | ||||
| 18 | 331225 | 4.65 | 5.63 | |
| CILINDRO | ||||
| 19 | 331526 | 57.61 | 69.71 | |
| Soporte de resorte (b) | ||||
| 20 | 331533 | 5.55 | 6.72 | |
| MUELLE DE RETENCIÓN OSC 18 | ||||
| 21 | 331534 | 3.75 | 4.54 | |
| Manguito de bloqueo Cm12y | ||||
| 22 | 331535 | 3.75 | 4.54 | |
| Resorte de embrague | ||||
| 23 | 331527 | 1.88 | 2.27 | |
| Embrague | ||||
| 24 | 331528 | 31.49 | 38.10 | |
| ENGANCHE | ||||
| 25 | 331529 | 40.70 | 49.25 | |
| Anillo de bloqueo | ||||
| 26 | 331234 | 1.05 | 1.27 | |
| Golpeador | ||||
| 27 | 331235 | 6.90 | 8.35 | |
| Anillo O | ||||
| 28 | 986104 | 1.05 | 1.27 | |
| Pasador de pistón Dh 38ms | ||||
| 29 | 331221 | 1.05 | 1.27 | |
| PISTÓN | ||||
| 30 | 326369 | 3.30 | 3.99 | |
| VARILLA CONICA | ||||
| 31 | 321285 | 4.80 | 5.81 | |
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 32 | 983162 | 1.05 | 1.27 | |
| Palanca de cambio (antiguo 321309) | ||||
| 33 | 331545 | 3.75 | 4.54 | |
| Portador de manija | ||||
| 34 | 331544 | 3.75 | 4.54 | |
| ANILLO DE RETENCIÓN | ||||
| 35 | 311229 | 1.05 | 1.27 | |
| Eje de palanca | ||||
| 36 | 331543 | 7.43 | 8.98 | |
| Anillo O (p-16) | ||||
| 37 | 873095 | 1.04 | 1.26 | |
| Pin D2x10 | ||||
| 38 | 331548 | 1.88 | 2.27 | |
| Muelle | ||||
| 39 | 331546 | 1.88 | 2.27 | |
| Botón De Empuje | ||||
| 40 | 321311 | 1.65 | 2.00 | |
| Rodamiento de bolas 6201dducmav2s | ||||
| 41 | 6201DD | 6.30 | 7.62 | |
| Arandela Anti-polvo (b) | ||||
| 42 | 325003 | 1.05 | 1.27 | |
| ARMADURA 230V | ||||
| 43 | 360875E | 58.99 | 71.37 | |
| Guía de ventilador | ||||
| 44 | 331252 | 2.10 | 2.54 | |
| Tornillo de corte D5x55 | ||||
| 45 | 953174 | 1.04 | 1.26 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 46 | 340753E | 32.31 | 39.10 | |
| Punto de contacto del Portaescobillas | ||||
| 47 | 930703 | 2.40 | 2.90 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 48 | 331251 | 26.68 | 32.28 | |
| EMBRAGUE DE DESLIZAMIENTO COMPLETO | ||||
| 49 | 331210 | 79.89 | 96.66 | |
| Piñón Cónico | ||||
| 50 | 331211 | 12.45 | 15.06 | |
| Chaveta 3x3x8 | ||||
| 51 | 944109 | 1.70 | 2.06 | |
| Arandela | ||||
| 52 | 331212 | 3.15 | 3.81 | |
| Sello de aceite | ||||
| 53 | 313050 | 3.90 | 4.72 | |
| Rodamiento de bolas 6002dducmps2s | ||||
| 54 | 6002DD | 7.05 | 8.53 | |
| Arandela | ||||
| 55 | 331213 | 1.05 | 1.27 | |
| Arandela (a) | ||||
| 56 | 331214 | 1.05 | 1.27 | |
| Soporte de engranaje | ||||
| 57 | 321281 | 17.88 | 21.63 | |
| Resorte (c) | ||||
| 58 | 331218 | 1.05 | 1.27 | |
| Rodillo de aguja | ||||
| 59 | 331217 | 1.05 | 1.27 | |
| Segundo engranaje | ||||
| 60 | 331215 | 19.11 | 23.13 | |
| Anillo espaciador | ||||
| 61 | 331219 | 11.40 | 13.79 | |
| Rodamiento de bolas 629vvmc2eps2l | ||||
| 62 | 629VVM | 5.85 | 7.08 | |
| Anillo de Cojinete | ||||
| 63 | 331220 | 1.05 | 1.27 | |
| Tapa de bloqueo Hd. Tornillo Allen M6x20 (antiguo | ||||
| 64 | 992803 | 1.05 | 1.27 | |
| Tornillo de cabeza de bloqueo de sellado Inbus 6x4 | ||||
| 65 | 986940 | 1.05 | 1.27 | |
| Tornillo M5X16 | ||||
| 67 | 994192 | 1.04 | 1.26 | |
| Cubierta de Cigüeñal H41sa/h45ma | ||||
| 68 | 331245 | 12.30 | 14.88 | |
| Cilindro Junta Tórica (b) | ||||
| 69 | 878713 | 2.10 | 2.54 | |
| Caja de cigüeñal | ||||
| 70 | 331523 | 104.98 | 127.02 | |
| Junta | ||||
| 71 | 331549 | 3.75 | 4.54 | |
| Arandela de resorte D10 (10 piezas) | ||||
| 72 | 939540 | 1.95 | 2.36 | |
| Cigüeñal | ||||
| 73 | 331208 | 19.11 | 23.13 | |
| Arandela D40 | ||||
| 74 | 948391 | 1.65 | 2.00 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 75 | 6203DD | 7.65 | 9.26 | |
| Anillo O (s-40) | ||||
| 76 | 996363 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 77 | 321274 | |||
| Primera Engranaje | ||||
| 78 | 331209 | 13.80 | 16.70 | |
| RODAMIENTO DE AGUJAS | ||||
| 79 | 939299 | 10.65 | 12.89 | |
| Caja de engranajes | ||||
| 80 | 331253 | 28.60 | 34.61 | |
| Tornillo de ala M6x12 | ||||
| 81 | 307947 | 1.35 | 1.63 | |
| MONTAJE | ||||
| 82 | 331248 | 8.25 | 9.98 | |
| Tuerca M6 (10pcs) | ||||
| 83 | 949556 | 1.05 | 1.27 | |
| Perno del mango Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 84 | 331247 | 4.20 | 5.08 | |
| Banda | ||||
| 85 | 331246 | 3.15 | 3.81 | |
| No hay información disponible, no se puede pedir | ||||
| 86 | 330209 | |||
| Tapa del cepillo | ||||
| 87 | 945161 | 1.20 | 1.45 | |
| Escobilla de carbono (1 par) | ||||
| 88 | 999043 | 4.50 | 5.44 | |
| Soporte de Cepillo de Carbono | ||||
| 89 | 958900 | 6.45 | 7.80 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 90 | 938477 | 1.05 | 1.27 | |
| Arandela (a) | ||||
| 91 | 982631 | 1.04 | 1.26 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 92 | 608VVM | 5.70 | 6.90 | |
| Soporte De Cojinete | ||||
| 93 | 331254 | 2.10 | 2.54 | |
| Tapa Trasera | ||||
| 94 | 331202 | 7.50 | 9.08 | |
| Tornillo autoperforante (con brida) D5x20 (negro) | ||||
| 95 | 302089 | 1.05 | 1.27 | |
| CONDENSADOR | ||||
| 96 | 331203 | 4.20 | 5.08 | |
| Palanca KA 65 | ||||
| 97 | 331204 | 24.06 | 29.12 | |
| Cableado Interno 270l | ||||
| 98 | 330216 | 1.05 | 1.27 | |
| Cable 5M 2 X1.0 Ho7rn-f (sin enchufe) | ||||
| 101 | 500454Z | 15.54 | 18.80 | |
| Armadura de cable D10.7 | ||||
| 102 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 102 | 958049 | 1.04 | 1.26 | |
| Cable interno | ||||
| 103 | 981974 | 1.65 | 2.00 | |
| Interruptor | ||||
| 104 | 313093 | 14.30 | 17.30 | |
| Bloque de Terminal | ||||
| 105 | 938307 | 2.13 | 2.57 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 106 | 959141 | 3.75 | 4.54 | |
| Abrazadera del cordón | ||||
| 107 | 960266 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 108 | 984750 | |||
| Cubierta del Mango | ||||
| 109 | 331205 | 9.00 | 10.89 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 110 | 307028 | 1.05 | 1.27 | |
| Sello de polvo | ||||
| 111 | 331547 | 1.88 | 2.27 | |
| Arandela (fw) | ||||
| 112 | 331550 | 7.43 | 8.98 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 331206 | |||
