Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki DH40MEY'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

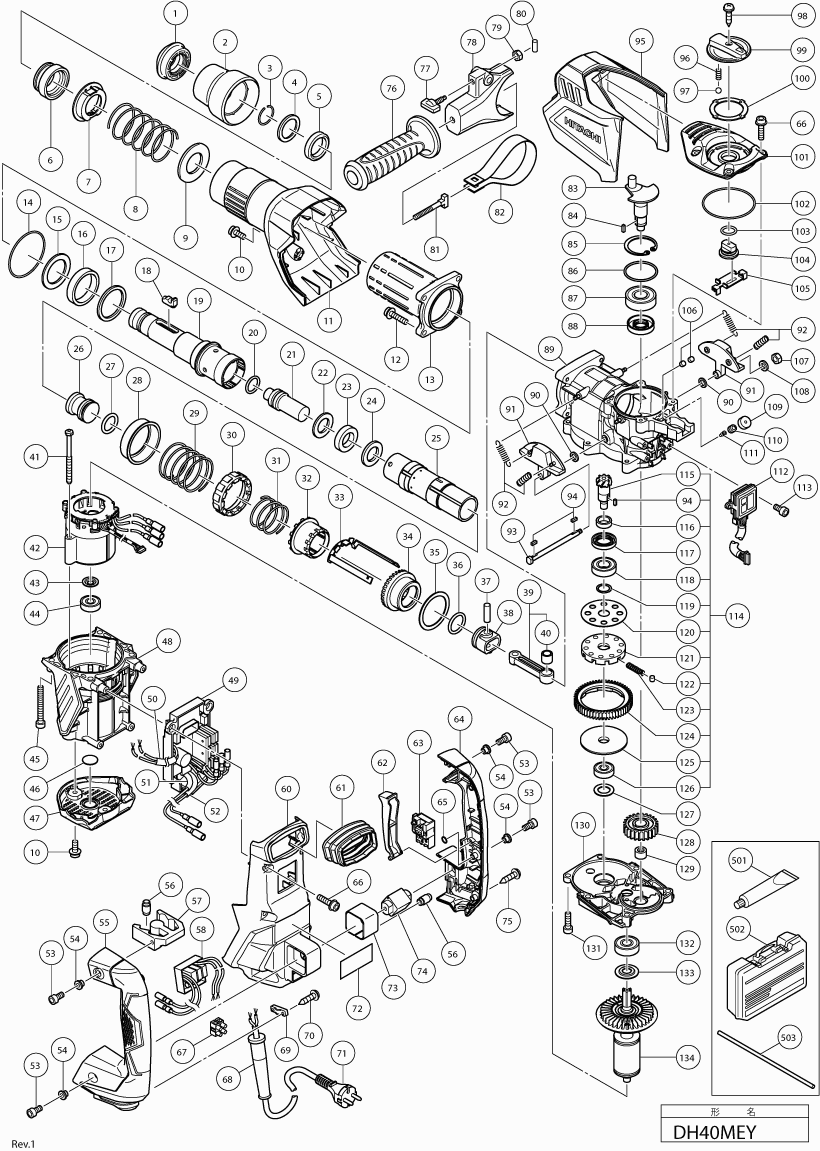

Dibujo técnico de los/las Hikoki DH40MEY
Lista de las piezas de repuesto de Hikoki DH40MEY
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| PORTADOR | ||||
| *135 | 339910 | 1.04 | 1.26 | |
| MANGO LATERAL COMPLETO | ||||
| *138 | 376574 | 14.16 | 17.14 | |
| No hay información disponible, no se puede pedir | ||||
| *139 | 384503 | |||
| Set de sensor de estator Pcb 100v-127v | ||||
| *42 | 340884 | 38.50 | 46.58 | |
| Set de sensor de estator Pcb 220v-240v | ||||
| *42 | 340885E | 38.50 | 46.58 | |
| Set de Filtros PCB 100v-127v | ||||
| *58 | 337585 | 10.35 | 12.52 | |
| Set de Filtros PCB 220v-240v | ||||
| *58 | 337586 | 10.35 | 12.52 | |
| Armadura de cable D10.7 | ||||
| *68 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| *68 | 958049 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| *71 | 500439Z | |||
| Cubierta de la caja de la manivela | ||||
| *95B | 337592 | 6.00 | 7.26 | |
| Capuchón frontal H45ma/h60ma/mb H45mr | ||||
| 1 | 337562 | 2.85 | 3.45 | |
| Empuñadura | ||||
| 2 | 337560 | 2.70 | 3.27 | |
| Anillo de bloqueo | ||||
| 3 | 318590 | 1.65 | 2.00 | |
| Arandela de retención | ||||
| 4 | 337561 | 3.30 | 3.99 | |
| Amortiguador de retención (a) | ||||
| 5 | 337559 | 1.05 | 1.27 | |
| Soporte de bloqueo de bit | ||||
| 6 | 337558 | 7.35 | 8.89 | |
| No hay información disponible, no se puede pedir | ||||
| 7 | 337555 | |||
| Sostenedor de resorte (a) | ||||
| 7A | 370242 | 10.35 | 12.52 | |
| Resorte de retención | ||||
| 8 | 337556 | 1.50 | 1.82 | |
| Soporte de resorte (a) | ||||
| 9 | 337557 | 1.20 | 1.45 | |
| Soporte de resorte (a) | ||||
| 9A | 371145 | 1.04 | 1.26 | |
| Tornillo Allen Hd M5x12 | ||||
| 10 | 998471 | 1.05 | 1.27 | |
| Cubierta de la caja del cilindro | ||||
| 11 | 337553 | 5.55 | 6.72 | |
| Tornillo Allen M6x25 | ||||
| 12 | 991712 | 1.05 | 1.27 | |
| Caja del cilindro | ||||
| 13 | 337552 | 20.49 | 24.79 | |
| Caja del cilindro | ||||
| 13A | 337552 | 20.49 | 24.79 | |
| Anillo O (1as-60) | ||||
| 14 | 956996 | 3.00 | 3.63 | |
| Soporte de amortiguador de retención | ||||
| 15 | 337549 | 3.90 | 4.72 | |
| Amortiguador retenedor (b) | ||||
| 16 | 337548 | 1.80 | 2.18 | |
| Arandela amortiguadora de retenedor | ||||
| 17 | 337547 | 3.90 | 4.72 | |
| No hay información disponible, no se puede pedir | ||||
| 18 | 337554 | |||
| Bloqueo de Bit | ||||
| 18A | 370654 | 4.95 | 5.99 | |
| Manga de retención | ||||
| 19 | 337536 | 43.45 | 52.57 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 20 | 313396 | 4.80 | 5.81 | |
| Segundo Martillo | ||||
| 21 | 337537 | 7.65 | 9.26 | |
| Arandela de amortiguación | ||||
| 22 | 337538 | 3.75 | 4.54 | |
| Anillo amortiguador | ||||
| 23 | 321835 | 6.45 | 7.80 | |
| Soporte de amortiguador | ||||
| 24 | 337539 | 2.55 | 3.09 | |
| CILINDRO | ||||
| 25 | 337540 | 38.36 | 46.42 | |
| Golpeador | ||||
| 26 | 337541 | 8.10 | 9.80 | |
| Anillo O | ||||
| 27 | 986104 | 1.05 | 1.27 | |
| Soporte de muelle (b) | ||||
| 28 | 337550 | 2.40 | 2.90 | |
| MUELLE DE RETENCIÓN OSC 18 | ||||
| 29 | 337551 | 1.50 | 1.82 | |
| Manguito de bloqueo Cm12y | ||||
| 30 | 331535 | 3.75 | 4.54 | |
| Manguito de bloqueo Cm12y | ||||
| 30A | 331535 | 3.75 | 4.54 | |
| Muelle de embrague | ||||
| 31 | 337542 | 1.50 | 1.82 | |
| Embrague | ||||
| 32 | 337543 | 19.80 | 23.96 | |
| Deslizador (1) | ||||
| 33 | 337544 | 2.40 | 2.90 | |
| ENGRAJAJE CÓNICO | ||||
| 34 | 337545 | 13.89 | 16.80 | |
| Arandela de Empuje | ||||
| 35 | 337546 | 1.05 | 1.27 | |
| Anillo O | ||||
| 36 | 986104 | 1.05 | 1.27 | |
| Pasador del pistón | ||||
| 37 | 980708 | 2.40 | 2.90 | |
| Pasador de pistón Dh 38ms | ||||
| 37A | 331221 | 1.05 | 1.27 | |
| PISTÓN | ||||
| 38 | 326369 | 3.30 | 3.99 | |
| Conjunto de biela incl.40 | ||||
| 39 | 337535 | 11.25 | 13.61 | |
| RODAMIENTO DE AGUJAS | ||||
| 40 | 335303 | 4.35 | 5.26 | |
| Tornillo de corte D5x55 | ||||
| 41 | 953174 | 1.04 | 1.26 | |
| Set de sensor de estator Pcb 220v-240v | ||||
| 42 | 340885E | 38.50 | 46.58 | |
| Anillo de Cojinete | ||||
| 43 | 958915 | 1.04 | 1.26 | |
| Rodamiento de bolas 629vvmc2eps2l | ||||
| 44 | 629VVM | 5.85 | 7.08 | |
| Tornillo de cabeza de bloqueo de sellado Inbus 6x4 | ||||
| 45 | 986940 | 1.05 | 1.27 | |
| Sello de polvo | ||||
| 46 | 333263 | 1.04 | 1.26 | |
| Sello de polvo | ||||
| 46A | 333263 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 47 | 337584 | |||
| Cubierta de Cola (Antiguo 370002) | ||||
| 47B | 376434 | 2.55 | 3.09 | |
| No hay información disponible, no se puede pedir | ||||
| 48 | 337582 | |||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 48A | 370001 | 43.86 | 53.07 | |
| Controlador 220v-240v | ||||
| 49 | 337580 | 85.39 | 103.32 | |
| CONTROLLER SET 110-127 VOLT (OLD 337579) | ||||
| 49A | 371116 | 97.18 | 117.59 | |
| Tubo de vinilo L50 | ||||
| 50A | 370074 | 1.04 | 1.26 | |
| Tubo de Vinilo L55 | ||||
| 51 | 322530 | 1.65 | 2.00 | |
| Tubo de vinilo L35 | ||||
| 51A | 370073 | 1.04 | 1.26 | |
| Tubo CS 50 EBG | ||||
| 52 | 321322 | 1.65 | 2.00 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 53 | 991690 | 1.05 | 1.27 | |
| Casquillo Espaciador | ||||
| 54 | 991711 | 1.05 | 1.27 | |
| Manija (b) | ||||
| 55 | 337590 | 9.90 | 11.98 | |
| Amortiguador de mango | ||||
| 56 | 310124 | 4.20 | 5.08 | |
| Soporte | ||||
| 57 | 310123 | 11.85 | 14.34 | |
| Set de Filtros PCB 220v-240v | ||||
| 58 | 337586 | 10.35 | 12.52 | |
| Esponja (b) | ||||
| 59 | 338447 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 60 | 337573 | |||
| Cubierta Trasera (Antiguo 337573) | ||||
| 60A | 376435 | 8.55 | 10.35 | |
| Fuelles | ||||
| 61 | 337591 | 3.00 | 3.63 | |
| GATILLO | ||||
| 62 | 337588 | 1.04 | 1.26 | |
| Interruptor | ||||
| 63 | 337587 | 13.95 | 16.88 | |
| Manija (a) | ||||
| 64 | 337589 | 9.90 | 11.98 | |
| Anillo O | ||||
| 65 | 320218 | 1.20 | 1.45 | |
| Tornillo M5X16 | ||||
| 66 | 994192 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 67 | 958308Z | |||
| Armadura de cable D10.7 | ||||
| 68 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 68 | 958049 | 1.04 | 1.26 | |
| Abrazadera del cordón | ||||
| 69 | 960266 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 70 | 984750 | |||
| Cable 4m 2 X 1.0 H07rn-f W/conector 16a Cee Form 2 | ||||
| 71 | 500465Z | 37.95 | 45.92 | |
| SOPORTE | ||||
| 73 | 337574 | 1.35 | 1.63 | |
| EJE | ||||
| 74 | 326377 | 4.80 | 5.81 | |
| Tornillo de roscado D4x20 con brida (negro) | ||||
| 75 | 301653 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 76 | 330209 | |||
| Tornillo de ala | ||||
| 77 | 337577 | 1.04 | 1.26 | |
| Montar | ||||
| 78 | 337576 | 2.55 | 3.09 | |
| Tuerca M6 (10pcs) | ||||
| 79 | 949556 | 1.05 | 1.27 | |
| Pasador de rodillo D2x8 (10 piezas) | ||||
| 80 | 949859 | 1.20 | 1.45 | |
| Perno del mango Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 81 | 331247 | 4.20 | 5.08 | |
| Banda | ||||
| 82 | 337575 | 4.95 | 5.99 | |
| Cigüeñal | ||||
| 83 | 337531 | 22.00 | 26.62 | |
| Chaveta 3x3x10 | ||||
| 84 | 940533 | 1.20 | 1.45 | |
| Arandela D40 | ||||
| 85 | 948391 | 1.65 | 2.00 | |
| Anillo O (s-40) | ||||
| 86 | 996363 | 1.65 | 2.00 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 87 | 6203DD | 7.65 | 9.26 | |
| No hay información disponible, no se puede pedir | ||||
| 88 | 321274 | |||
| OIL SEAL (B) (OLD 321274) | ||||
| 88A | 373199 | 1.00 | 1.21 | |
| Caja de manivela | ||||
| 89 | 337530 | 39.88 | 48.25 | |
| Arandela | ||||
| 90 | 337571 | 1.04 | 1.26 | |
| Peso | ||||
| 91 | 337569 | 13.05 | 15.79 | |
| Peso Primavera | ||||
| 92 | 337572 | 1.04 | 1.26 | |
| Eje de peso | ||||
| 93 | 337570 | 5.25 | 6.35 | |
| Chaveta 3x3x8 | ||||
| 94 | 944109 | 1.70 | 2.06 | |
| Cubierta de la caja de la manivela | ||||
| 95 | 337592 | 6.00 | 7.26 | |
| Resorte de palanca | ||||
| 96 | 337567 | 1.04 | 1.26 | |
| Bola de acero D4.76 (10 piezas) | ||||
| 97 | 959149 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 98 | 307811 | |||
| Palanca de cambio | ||||
| 99 | 337566 | 1.35 | 1.63 | |
| Placa de guía | ||||
| 100 | 337568 | 1.05 | 1.27 | |
| Cubierta de la manivela | ||||
| 101 | 337564 | 5.85 | 7.08 | |
| No hay información disponible, no se puede pedir | ||||
| 102 | 877315 | |||
| Anillo O | ||||
| 103 | 338312 | 1.20 | 1.45 | |
| Eje del palanca | ||||
| 104 | 337565 | 1.20 | 1.45 | |
| Placa de Cambio | ||||
| 105 | 337563 | 1.35 | 1.63 | |
| Fieltro (b) | ||||
| 106 | 338315 | 1.04 | 1.26 | |
| Tuerca M5 (10 piezas) (ANTIGUO 949555Z) | ||||
| 107 | 949555 | 1.05 | 1.27 | |
| Arandela de bloqueo M5 (antiguo 949424z , 10 pieza | ||||
| 108 | 949424 | 1.05 | 1.27 | |
| Fieltro (a) | ||||
| 109 | 338314 | 1.04 | 1.26 | |
| Tornillo de Cabeza | ||||
| 110 | 338313 | 4.50 | 5.44 | |
| VÁLVULA | ||||
| 111 | 995396 | 1.80 | 2.18 | |
| Panel | ||||
| 112 | 337581 | 8.85 | 10.71 | |
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 113 | 983162 | 1.05 | 1.27 | |
| Slip Clutch Ass'y Incl.94,115,116,118-126 | ||||
| 114 | 337533 | 49.36 | 59.73 | |
| Piñón cónico | ||||
| 115 | 337534 | 8.10 | 9.80 | |
| Arandela | ||||
| 116 | 321279 | 8.40 | 10.16 | |
| Sello de aceite | ||||
| 117 | 313050 | 3.90 | 4.72 | |
| Rodamiento de bolas 6002dducmps2s | ||||
| 118 | 6002DD | 7.05 | 8.53 | |
| Arandela | ||||
| 119 | 313058 | 1.05 | 1.27 | |
| Arandela (a) | ||||
| 120 | 313053 | 3.60 | 4.36 | |
| Soporte de engranaje | ||||
| 121 | 321281 | 17.88 | 21.63 | |
| No hay información disponible, no se puede pedir | ||||
| 122 | 320343 | |||
| Rodillo de aguja | ||||
| 122A | 331217 | 1.05 | 1.27 | |
| Muelle | ||||
| 123 | 321282 | 1.65 | 2.00 | |
| Segundo engranaje | ||||
| 124 | 331215 | 19.11 | 23.13 | |
| Anillo de distancia AU 43 FF | ||||
| 125 | 321283 | 14.30 | 17.30 | |
| Rodamiento de bolas 629vvmc2eps2l | ||||
| 126 | 629VVM | 5.85 | 7.08 | |
| Arandela | ||||
| 127 | 944525 | 1.05 | 1.27 | |
| Primera velocidad | ||||
| 128 | 337532 | 13.05 | 15.79 | |
| RODAMIENTO DE AGUJAS | ||||
| 129 | 939299 | 10.65 | 12.89 | |
| Cubierta del engranaje | ||||
| 130 | 337583 | 22.00 | 26.62 | |
| Tapa de bloqueo Hd. Tornillo Allen M6x20 (antiguo | ||||
| 131 | 992803 | 1.05 | 1.27 | |
| Rodamiento de bolas 6201dducmav2s | ||||
| 132 | 6201DD | 6.30 | 7.62 | |
| Anillo de polvo | ||||
| 133 | 302429 | 1.05 | 1.27 | |
| ROTOR | ||||
| 134 | 337578 | 115.78 | 140.09 | |
| Juego de carcasas Includ.47a,48a,135 hasta 9.2015 | ||||
| 136A | 339909 | 48.26 | 58.40 | |
| ENSAMBLAJE DE MONTAJE | ||||
| 137 | 375324 | 3.00 | 3.63 | |
| No hay información disponible, no se puede pedir | ||||
| 139 | 384503 | |||
| Grasa (tubo de 30 Gramos) | ||||
| 501 | 981840 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 502 | 337594 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 971786 | |||
| ABRAZADERA DE CABLE | ||||
| 504 | 372113 | 1.80 | 2.18 | |
| Grasa para Martillo Rotativo (60g) | ||||
| 601 | 335782 | 13.50 | 16.34 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 601A | 308471 | 12.75 | 15.43 | |
| Grasa para Martillo Rotativo (500g) | ||||
| 602 | 335781 | 67.24 | 81.36 | |
| Grasa (bote de 500 gramos) | ||||
| 602A | 980927 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 603 | 320859 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 313448 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 313452 | |||
| No hay información disponible, no se puede pedir | ||||
| 613 | 313460 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 313454 | |||
| No hay información disponible, no se puede pedir | ||||
| 620 | 318085 | |||
| No hay información disponible, no se puede pedir | ||||
| 625 | 944477 | |||
| No hay información disponible, no se puede pedir | ||||
| 626 | 313465 | |||
| No hay información disponible, no se puede pedir | ||||
| 627 | 955994 | |||
| No hay información disponible, no se puede pedir | ||||
| 628 | 955995 | |||
| No hay información disponible, no se puede pedir | ||||
| 629 | 955996 | |||
| No hay información disponible, no se puede pedir | ||||
| 630 | 955997 | |||
| No hay información disponible, no se puede pedir | ||||
| 631 | 955998 | |||
| No hay información disponible, no se puede pedir | ||||
| 632 | 955999 | |||
| No hay información disponible, no se puede pedir | ||||
| 633 | 956000 | |||
| No hay información disponible, no se puede pedir | ||||
| 634 | 956001 | |||
| No hay información disponible, no se puede pedir | ||||
| 635 | 955154 | |||
| No hay información disponible, no se puede pedir | ||||
| 636 | 955166 | |||
| No hay información disponible, no se puede pedir | ||||
| 637 | 955155 | |||
| No hay información disponible, no se puede pedir | ||||
| 638 | 955167 | |||
| No hay información disponible, no se puede pedir | ||||
| 639 | 956002 | |||
| No hay información disponible, no se puede pedir | ||||
| 640 | 956003 | |||
| No hay información disponible, no se puede pedir | ||||
| 642 | 955168 | |||
| No hay información disponible, no se puede pedir | ||||
| 643 | 956004 | |||
| No hay información disponible, no se puede pedir | ||||
| 644 | 956005 | |||
| No hay información disponible, no se puede pedir | ||||
| 645 | 955159 | |||
| No hay información disponible, no se puede pedir | ||||
| 646 | 955169 | |||
| No hay información disponible, no se puede pedir | ||||
| 647 | 313466 | |||
| No hay información disponible, no se puede pedir | ||||
| 648 | 313467 | |||
| No hay información disponible, no se puede pedir | ||||
| 649 | 956009 | |||
| No hay información disponible, no se puede pedir | ||||
| 650 | 955165 | |||
| No hay información disponible, no se puede pedir | ||||
| 651 | 321813 | |||
| No hay información disponible, no se puede pedir | ||||
| 652 | 313468 | |||
| No hay información disponible, no se puede pedir | ||||
| 653 | 303334 | |||
| No hay información disponible, no se puede pedir | ||||
| 654 | 930515 | |||
| No hay información disponible, no se puede pedir | ||||
| 655 | 313469 | |||
| No hay información disponible, no se puede pedir | ||||
| 656 | 313470 | |||
| No hay información disponible, no se puede pedir | ||||
| 657 | 313471 | |||
| No hay información disponible, no se puede pedir | ||||
| 658 | 313472 | |||
| No hay información disponible, no se puede pedir | ||||
| 659 | 313473 | |||
| No hay información disponible, no se puede pedir | ||||
| 660 | 313474 | |||
| No hay información disponible, no se puede pedir | ||||
| 661 | 313475 | |||
| No hay información disponible, no se puede pedir | ||||
| 662 | 313476 | |||
| No hay información disponible, no se puede pedir | ||||
| 663 | 313478 | |||
| No hay información disponible, no se puede pedir | ||||
| 664 | 313477 | |||
| No hay información disponible, no se puede pedir | ||||
| 665 | 313479 | |||
