Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki DH40MR'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

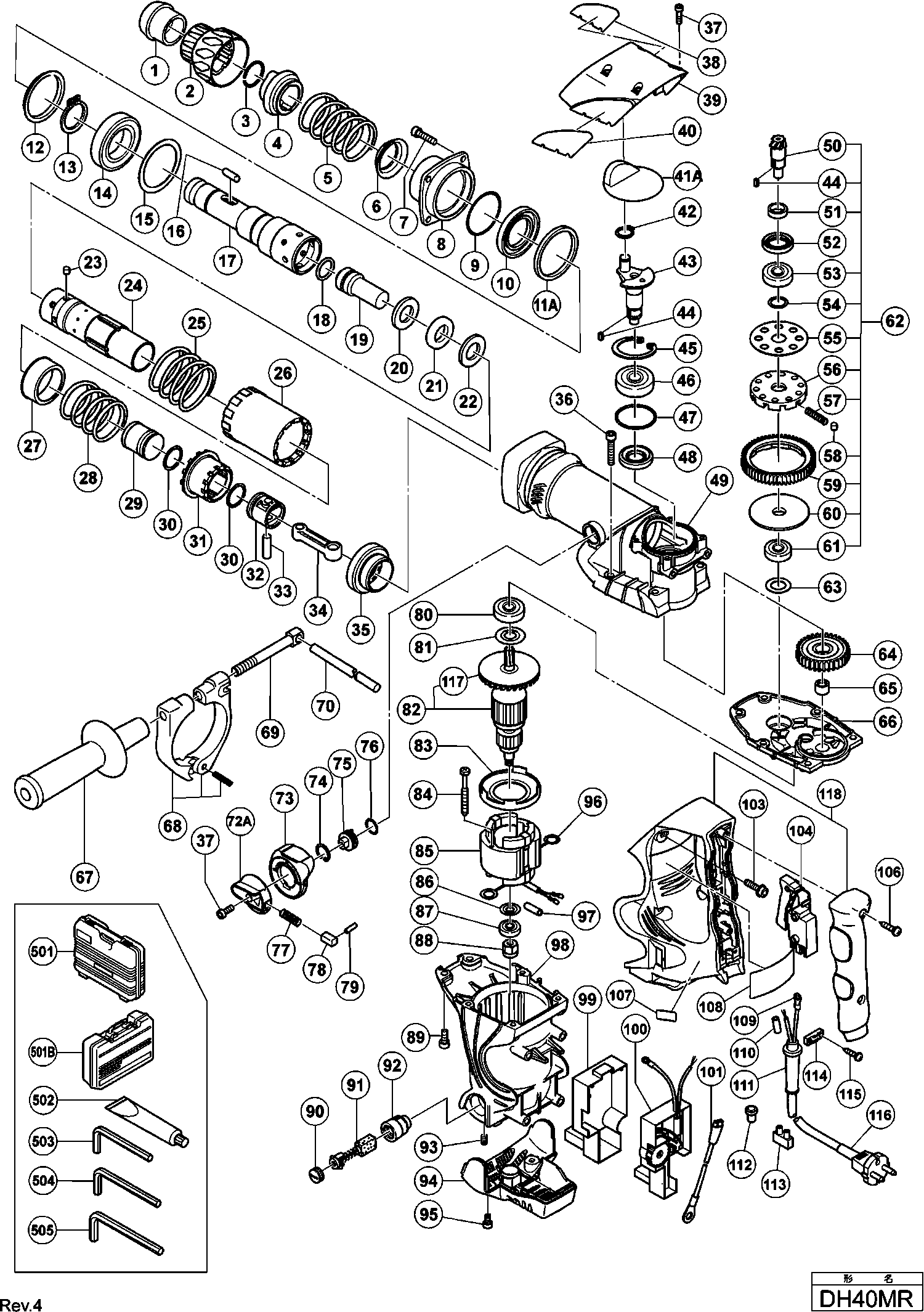

Dibujo técnico de los/las Hikoki DH40MR
Lista de las piezas de repuesto de Hikoki DH40MR
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa frontal Dh40ma/mb | ||||
| 1 | 321306 | 3.30 | 3.99 | |
| Agarre | ||||
| 2 | 321305 | 4.80 | 5.81 | |
| Anillo de bloqueo | ||||
| 3 | 318590 | 1.65 | 2.00 | |
| Jaula de Aguja Dh18vb | ||||
| 4 | 321304 | 22.83 | 27.62 | |
| Arandela de resorte | ||||
| 5 | 321303 | 4.80 | 5.81 | |
| Soporte de resorte (b) | ||||
| 6 | 321302 | 4.80 | 5.81 | |
| Tornillo de empaquetadura M6x25 | ||||
| 7 | 981942 | 1.65 | 2.00 | |
| Caja Frontal | ||||
| 8 | 321300 | 20.49 | 24.79 | |
| Anillo O (1as-60) | ||||
| 9 | 956996 | 3.00 | 3.63 | |
| Sello de aceite | ||||
| 10 | 321301 | 6.45 | 7.80 | |
| Anillo de goma (1) | ||||
| 11A | 325229 | 3.30 | 3.99 | |
| Soporte de anillo de uretano | ||||
| 12 | 315868 | 3.30 | 3.99 | |
| Arandela de resorte | ||||
| 13 | 948131 | 1.65 | 2.00 | |
| Rodamiento de bolas 6007DD | ||||
| 14 | 6007DD | 14.25 | 17.24 | |
| Arandela de rodamiento | ||||
| 15 | 321297 | 3.30 | 3.99 | |
| Rodillo de agujas D8x20 | ||||
| 16 | 313421 | 5.25 | 6.35 | |
| Manga de retención | ||||
| 17 | 321286 | 128.29 | 155.23 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 18 | 313396 | 4.80 | 5.81 | |
| Segundo Martillo | ||||
| 19 | 321287 | 20.49 | 24.79 | |
| Arandela de Amortiguador | ||||
| 20 | 321288 | 9.30 | 11.25 | |
| Anillo amortiguador | ||||
| 21 | 321289 | 6.45 | 7.80 | |
| Soporte del amortiguador | ||||
| 22 | 321290 | 10.20 | 12.34 | |
| Pasador de aguja D6x6 Dh40yb/mr | ||||
| 23 | 313057 | 4.20 | 5.08 | |
| CILINDRO | ||||
| 24 | 321291 | 142.86 | 172.86 | |
| MUELLE DE RETENCIÓN OSC 18 | ||||
| 25 | 321298 | 4.80 | 5.81 | |
| Manguito de bloqueo Cm12y | ||||
| 26 | 321299 | 8.40 | 10.16 | |
| Soporte de resorte (b) | ||||
| 27 | 321293 | 4.80 | 5.81 | |
| Resorte de embrague | ||||
| 28 | 321294 | 4.80 | 5.81 | |
| Golpeador | ||||
| 29 | 321292 | 17.05 | 20.63 | |
| Anillo O | ||||
| 30 | 986104 | 1.05 | 1.27 | |
| ACOPLAMIENTO | ||||
| 31 | 321295 | 43.86 | 53.07 | |
| PISTÓN | ||||
| 32 | 321284 | 6.45 | 7.80 | |
| Pasador del pistón | ||||
| 33 | 980708 | 2.40 | 2.90 | |
| VARILLA CONICA | ||||
| 34 | 321285 | 4.80 | 5.81 | |
| ENGANCHE | ||||
| 35 | 321296 | 58.44 | 70.71 | |
| Tornillo de cabeza de bloqueo de sellado Inbus 6x4 | ||||
| 36 | 986940 | 1.05 | 1.27 | |
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 37 | 983162 | 1.05 | 1.27 | |
| Cubierta de Cigüeñal H41sa/h45ma | ||||
| 39 | 321315 | 13.75 | 16.64 | |
| Sello de goma | ||||
| 41A | 335023 | 1.04 | 1.26 | |
| Arandela de resorte D10 (10 piezas) | ||||
| 42 | 939540 | 1.95 | 2.36 | |
| Cigüeñal | ||||
| 43 | 321275 | 55.41 | 67.05 | |
| Chaveta 3x3x8 | ||||
| 44 | 944109 | 1.70 | 2.06 | |
| Arandela D40 | ||||
| 45 | 948391 | 1.65 | 2.00 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 46 | 6203DD | 7.65 | 9.26 | |
| Anillo O (s-40) | ||||
| 47 | 996363 | 1.65 | 2.00 | |
| Ya no disponible, sin reemplazo | ||||
| 48 | 321274 | |||
| Carcasa del cilindro | ||||
| 49 | 321273 | 110.83 | 134.10 | |
| Piñón Cónico | ||||
| 50 | 321278 | 27.23 | 32.94 | |
| Arandela | ||||
| 51 | 321279 | 8.40 | 10.16 | |
| Sello de aceite | ||||
| 52 | 313050 | 3.90 | 4.72 | |
| Rodamiento de bolas 6002dducmps2s | ||||
| 53 | 6002DD | 7.05 | 8.53 | |
| Arandela | ||||
| 54 | 313058 | 1.05 | 1.27 | |
| Arandela (a) | ||||
| 55 | 313053 | 3.60 | 4.36 | |
| Soporte de engranaje | ||||
| 56 | 321281 | 17.88 | 21.63 | |
| Muelle | ||||
| 57 | 321282 | 1.65 | 2.00 | |
| PASADOR | ||||
| 58 | 320343 | 3.30 | 3.99 | |
| Segundo engranaje | ||||
| 59 | 321280 | 28.88 | 34.94 | |
| Anillo de distancia AU 43 FF | ||||
| 60 | 321283 | 14.30 | 17.30 | |
| Rodamiento de bolas 629vvmc2eps2l | ||||
| 61 | 629VVM | 5.85 | 7.08 | |
| EMBRAGUE DE DESLIZAMIENTO COMPLETO | ||||
| 62 | 321277 | 137.09 | 165.88 | |
| Arandela | ||||
| 63 | 944525 | 1.05 | 1.27 | |
| Primera Engranaje | ||||
| 64 | 321276 | 28.05 | 33.94 | |
| RODAMIENTO DE AGUJAS | ||||
| 65 | 939299 | 10.65 | 12.89 | |
| Caja de engranajes | ||||
| 66 | 321319 | 40.84 | 49.41 | |
| No hay información disponible, no se puede pedir | ||||
| 67 | 313078 | |||
| Porta mango Dh40ma/mb/yb/fa/mr | ||||
| 68 | 313079 | 16.09 | 19.47 | |
| Perno del mango Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 69 | 313080 | 11.85 | 14.34 | |
| No hay información disponible, no se puede pedir | ||||
| 70 | 971786 | |||
| Palanca de cambio (antiguo 321309) | ||||
| 72A | 331545 | 3.75 | 4.54 | |
| Portador de manija | ||||
| 73 | 321308 | 4.80 | 5.81 | |
| ANILLO DE RETENCIÓN | ||||
| 74 | 311229 | 1.05 | 1.27 | |
| Eje de palanca | ||||
| 75 | 321307 | 16.09 | 19.47 | |
| Anillo O (p-16) | ||||
| 76 | 873095 | 1.04 | 1.26 | |
| Muelle | ||||
| 77 | 321310 | 1.65 | 2.00 | |
| Botón De Empuje | ||||
| 78 | 321311 | 1.65 | 2.00 | |
| Pasador D2x10 | ||||
| 79 | 321312 | 1.65 | 2.00 | |
| Rodamiento de bolas 6201dducmav2s | ||||
| 80 | 6201DD | 6.30 | 7.62 | |
| Anillo de polvo | ||||
| 81 | 302429 | 1.05 | 1.27 | |
| ARMADURA 230V | ||||
| 82 | 360591E | 110.83 | 134.10 | |
| Guía de ventilador | ||||
| 83 | 321320 | 3.30 | 3.99 | |
| Tornillo de corte D5x55 | ||||
| 84 | 953174 | 1.04 | 1.26 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 85 | 340542E | 69.99 | 84.68 | |
| Arandela (a) | ||||
| 86 | 982631 | 1.04 | 1.26 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 87 | 608VVM | 5.70 | 6.90 | |
| Imán | ||||
| 88 | 318721 | 17.60 | 21.30 | |
| Tornillo de cabeza hexagonal Seal Lock M6x22 | ||||
| 89 | 321313 | 1.65 | 2.00 | |
| Cubierta del cepillo | ||||
| 90 | 935829 | 1.05 | 1.27 | |
| Cepillos de Carbón Autodesconectantes (2 Piezas) ( | ||||
| 91 | 999073 | 14.40 | 17.42 | |
| Escobilla de carbono (1 par) | ||||
| 91 | 999043 | 4.50 | 5.44 | |
| Soporte de Cepillo de Carbono | ||||
| 92 | 971001 | 6.45 | 7.80 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 93 | 938477 | 1.05 | 1.27 | |
| Tapa Trasera | ||||
| 94 | 321321 | 10.20 | 12.34 | |
| Cerradura de sellado Hd. Tornillo Allen M5x10 | ||||
| 95 | 877839 | 1.05 | 1.27 | |
| Punto de contacto del Portaescobillas | ||||
| 96 | 930703 | 2.40 | 2.90 | |
| Tubo CS 50 EBG | ||||
| 97 | 321322 | 1.65 | 2.00 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 98 | 321318 | 102.16 | 123.62 | |
| No hay información disponible, no se puede pedir | ||||
| 99 | 321317 | |||
| Circuito del regulador 220v-240v | ||||
| 100 | 321327 | 177.93 | 215.29 | |
| Cable interno | ||||
| 101 | 317113 | 3.30 | 3.99 | |
| Tornillo Allen | ||||
| 103 | 998485 | 1.05 | 1.27 | |
| Interruptor | ||||
| 104 | 313093 | 14.30 | 17.30 | |
| Tornillo de roscado D4x20 con brida (negro) | ||||
| 106 | 301653 | 1.04 | 1.26 | |
| Terminal M4.0 (10 piezas) | ||||
| 109 | 930804 | 3.00 | 3.63 | |
| Terminal de Conexión | ||||
| 109 | 980063 | 1.04 | 1.26 | |
| Casquillo roscado para cable | ||||
| 110 | 981373 | 1.05 | 1.27 | |
| Armadura de cable D10.7 | ||||
| 111 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 111 | 958049 | 1.04 | 1.26 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 112 | 959141 | 3.75 | 4.54 | |
| Bloque de Terminal | ||||
| 113 | 938307 | 2.13 | 2.57 | |
| Clip para cuerda | ||||
| 114 | 981987Z | 1.05 | 1.27 | |
| Abrazadera del cordón | ||||
| 114 | 960266 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 115 | 984750 | |||
| Cable 5M 2 X1.0 Ho7rn-f (sin enchufe) | ||||
| 116 | 500454Z | 15.54 | 18.80 | |
| Ventilador | ||||
| 117 | 321640 | 6.45 | 7.80 | |
| Juego De Asas (antiguo 321323) | ||||
| 118 | 335738 | 16.91 | 20.46 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 321325 | |||
| No hay información disponible, no se puede pedir | ||||
| 501B | 322152 | |||
| Grasa (tubo de 30 Gramos) | ||||
| 502 | 981840 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 503 | 943277 | |||
| No hay información disponible, no se puede pedir | ||||
| 504 | 944458 | |||
| No hay información disponible, no se puede pedir | ||||
| 505 | 944459 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 313448 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 313456 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 313449 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 313457 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 313450 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 313458 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 313451 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 313459 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 313452 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 313460 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 313453 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 313461 | |||
| No hay información disponible, no se puede pedir | ||||
| 613 | 313454 | |||
| No hay información disponible, no se puede pedir | ||||
| 614 | 313462 | |||
| No hay información disponible, no se puede pedir | ||||
| 615 | 313455 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 313463 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 944460 | |||
| No hay información disponible, no se puede pedir | ||||
| 618 | 944461 | |||
| No hay información disponible, no se puede pedir | ||||
| 619 | 993038 | |||
| No hay información disponible, no se puede pedir | ||||
| 621 | 944500 | |||
| No hay información disponible, no se puede pedir | ||||
| 624 | 944477 | |||
| No hay información disponible, no se puede pedir | ||||
| 625 | 313465 | |||
| No hay información disponible, no se puede pedir | ||||
| 626 | 955994 | |||
| No hay información disponible, no se puede pedir | ||||
| 627 | 955995 | |||
| No hay información disponible, no se puede pedir | ||||
| 628 | 955996 | |||
| No hay información disponible, no se puede pedir | ||||
| 629 | 955997 | |||
| No hay información disponible, no se puede pedir | ||||
| 630 | 955998 | |||
| No hay información disponible, no se puede pedir | ||||
| 631 | 955999 | |||
| No hay información disponible, no se puede pedir | ||||
| 632 | 956000 | |||
| No hay información disponible, no se puede pedir | ||||
| 633 | 956001 | |||
| No hay información disponible, no se puede pedir | ||||
| 634 | 955154 | |||
| No hay información disponible, no se puede pedir | ||||
| 635 | 955166 | |||
| No hay información disponible, no se puede pedir | ||||
| 636 | 955155 | |||
| No hay información disponible, no se puede pedir | ||||
| 637 | 955167 | |||
| No hay información disponible, no se puede pedir | ||||
| 638 | 956002 | |||
| No hay información disponible, no se puede pedir | ||||
| 639 | 956003 | |||
| No hay información disponible, no se puede pedir | ||||
| 640 | 955157 | |||
| No hay información disponible, no se puede pedir | ||||
| 641 | 955168 | |||
| No hay información disponible, no se puede pedir | ||||
| 642 | 956004 | |||
| No hay información disponible, no se puede pedir | ||||
| 643 | 956005 | |||
| No hay información disponible, no se puede pedir | ||||
| 644 | 955159 | |||
| No hay información disponible, no se puede pedir | ||||
| 645 | 955169 | |||
| No hay información disponible, no se puede pedir | ||||
| 646 | 956009 | |||
| No hay información disponible, no se puede pedir | ||||
| 647 | 955165 | |||
| No hay información disponible, no se puede pedir | ||||
| 648 | 313466 | |||
| No hay información disponible, no se puede pedir | ||||
| 649 | 313467 | |||
| No hay información disponible, no se puede pedir | ||||
| 650 | 321813 | |||
| No hay información disponible, no se puede pedir | ||||
| 651 | 930515 | |||
| No hay información disponible, no se puede pedir | ||||
| 652 | 313468 | |||
| No hay información disponible, no se puede pedir | ||||
| 653 | 313469 | |||
| No hay información disponible, no se puede pedir | ||||
| 654 | 313470 | |||
| No hay información disponible, no se puede pedir | ||||
| 655 | 313471 | |||
| No hay información disponible, no se puede pedir | ||||
| 656 | 313472 | |||
| No hay información disponible, no se puede pedir | ||||
| 657 | 313473 | |||
| No hay información disponible, no se puede pedir | ||||
| 658 | 313474 | |||
| No hay información disponible, no se puede pedir | ||||
| 659 | 313475 | |||
| No hay información disponible, no se puede pedir | ||||
| 660 | 313476 | |||
| No hay información disponible, no se puede pedir | ||||
| 661A | 313478 | |||
| No hay información disponible, no se puede pedir | ||||
| 662 | 313477 | |||
| No hay información disponible, no se puede pedir | ||||
| 663 | 313479 | |||
| No hay información disponible, no se puede pedir | ||||
| 664 | 320859 | |||
| No hay información disponible, no se puede pedir | ||||
| 665 | 318085 | |||
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 666 | 308471 | 12.75 | 15.43 | |
| Grasa (bote de 500 gramos) | ||||
| 667 | 980927 | 73.01 | 88.35 | |
| Kit de servicio Dh 40mr Incl.7,9,11,18,21,30,37,41 | ||||
| 668A | 321715 | 93.36 | 112.97 | |
| No hay información disponible, no se puede pedir | ||||
| 669 | 317341 | |||
