Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki DH40MRY'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

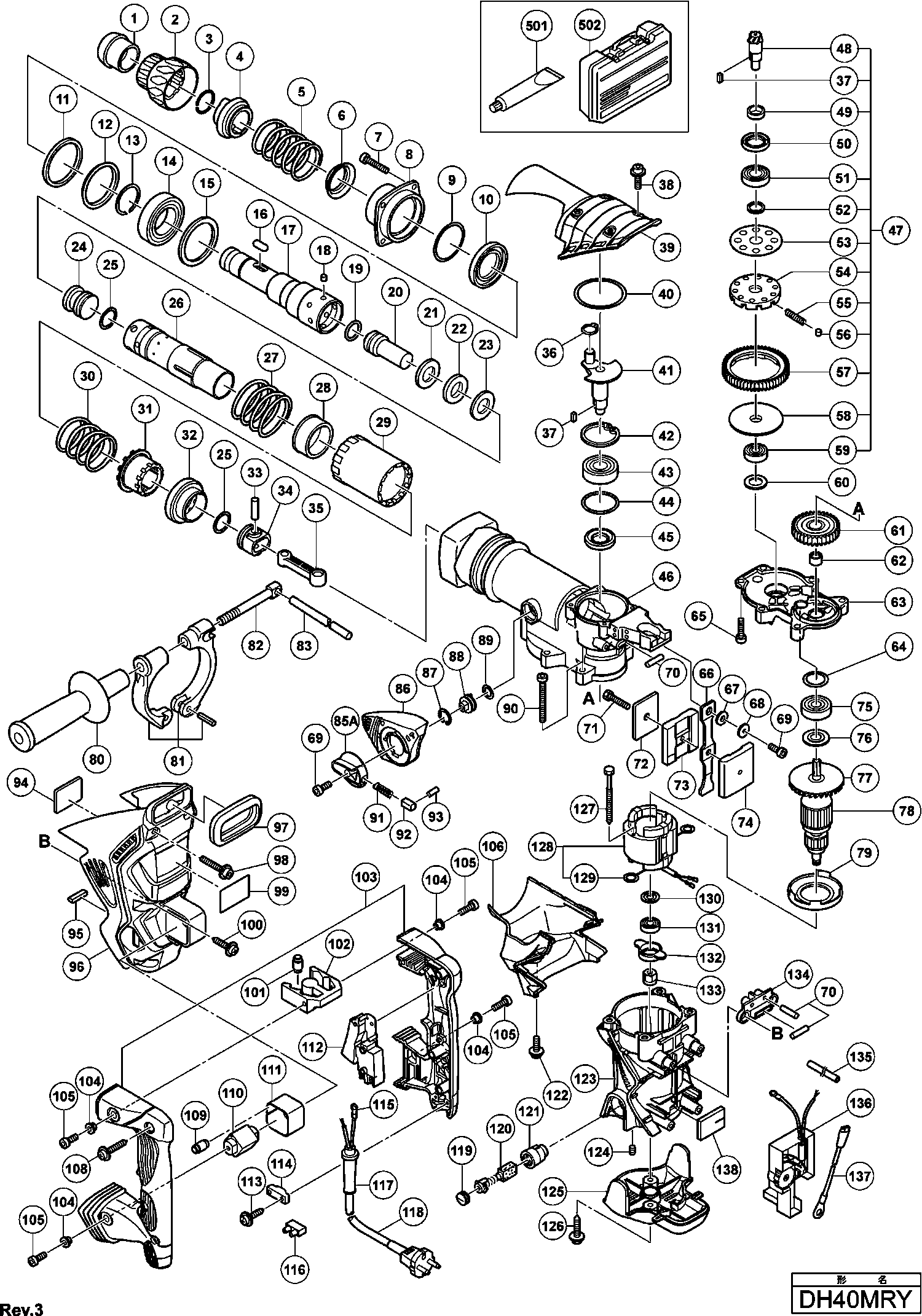

Dibujo técnico de los/las Hikoki DH40MRY
Lista de las piezas de repuesto de Hikoki DH40MRY
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa frontal Dh40ma/mb | ||||
| 1 | 321306 | 3.30 | 3.99 | |
| Agarre | ||||
| 2 | 321305 | 4.80 | 5.81 | |
| Anillo de bloqueo | ||||
| 3 | 318590 | 1.65 | 2.00 | |
| Jaula de Aguja Dh18vb | ||||
| 4 | 321304 | 22.83 | 27.62 | |
| Arandela de resorte | ||||
| 5 | 321303 | 4.80 | 5.81 | |
| Soporte de resorte (b) | ||||
| 6 | 321302 | 4.80 | 5.81 | |
| Tornillo de empaquetadura M6x25 | ||||
| 7 | 981942 | 1.65 | 2.00 | |
| Caja Frontal | ||||
| 8 | 321300 | 20.49 | 24.79 | |
| Anillo O (1as-60) | ||||
| 9 | 956996 | 3.00 | 3.63 | |
| Sello de aceite | ||||
| 10 | 321301 | 6.45 | 7.80 | |
| Anillo de goma (1) | ||||
| 11 | 325229 | 3.30 | 3.99 | |
| Soporte de anillo de uretano | ||||
| 12 | 315868 | 3.30 | 3.99 | |
| Anillo de retención D35 | ||||
| 13 | 320850 | 1.65 | 2.00 | |
| Rodamiento de bolas 6007DD | ||||
| 14 | 6007DD | 14.25 | 17.24 | |
| Arandela de rodamiento | ||||
| 15 | 321297 | 3.30 | 3.99 | |
| Rodillo de agujas D8x20 | ||||
| 16 | 313421 | 5.25 | 6.35 | |
| Manga de retención | ||||
| 17 | 321286 | 128.29 | 155.23 | |
| Pasador de aguja D6x6 Dh40yb/mr | ||||
| 18 | 313057 | 4.20 | 5.08 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 19 | 313396 | 4.80 | 5.81 | |
| Segundo martillo | ||||
| 20 | 326371 | 14.71 | 17.80 | |
| Arandela de Amortiguador | ||||
| 21 | 321288 | 9.30 | 11.25 | |
| Anillo amortiguador | ||||
| 22 | 321289 | 6.45 | 7.80 | |
| Soporte del amortiguador | ||||
| 23 | 321290 | 10.20 | 12.34 | |
| Golpeador | ||||
| 24 | 326373 | 13.50 | 16.34 | |
| Anillo O | ||||
| 25 | 986104 | 1.05 | 1.27 | |
| CILINDRO | ||||
| 26 | 326372 | 69.99 | 84.68 | |
| MUELLE DE RETENCIÓN OSC 18 | ||||
| 27 | 326470 | 4.80 | 5.81 | |
| Soporte de resorte (b) | ||||
| 28 | 321293 | 4.80 | 5.81 | |
| Manguito de bloqueo Cm12y | ||||
| 29 | 321299 | 8.40 | 10.16 | |
| Resorte de embrague | ||||
| 30 | 326469 | 3.30 | 3.99 | |
| ACOPLAMIENTO | ||||
| 31 | 321295 | 43.86 | 53.07 | |
| ENGANCHE | ||||
| 32 | 321296 | 58.44 | 70.71 | |
| Pasador del pistón | ||||
| 33 | 980708 | 2.40 | 2.90 | |
| PISTÓN | ||||
| 34 | 326369 | 3.30 | 3.99 | |
| VARILLA CONICA | ||||
| 35 | 326370 | 3.30 | 3.99 | |
| Arandela de resorte D10 (10 piezas) | ||||
| 36 | 939540 | 1.95 | 2.36 | |
| Chaveta 3x3x8 | ||||
| 37 | 944109 | 1.70 | 2.06 | |
| Tornillo M5X16 | ||||
| 38 | 994192 | 1.04 | 1.26 | |
| Cubierta de Cigüeñal H41sa/h45ma | ||||
| 39 | 326473 | 9.60 | 11.62 | |
| O-RING (S-56) | ||||
| 40 | 317119 | 1.65 | 2.00 | |
| Cigüeñal | ||||
| 41 | 326468 | 35.06 | 42.43 | |
| Arandela D40 | ||||
| 42 | 948391 | 1.65 | 2.00 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 43 | 6203DD | 7.65 | 9.26 | |
| Anillo O (s-40) | ||||
| 44 | 996363 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 45 | 321274 | |||
| Carcasa del cilindro | ||||
| 46 | 326467 | 69.99 | 84.68 | |
| EMBRAGUE DE DESLIZAMIENTO COMPLETO | ||||
| 47 | 321277 | 137.09 | 165.88 | |
| Piñón Cónico | ||||
| 48 | 321278 | 27.23 | 32.94 | |
| Arandela | ||||
| 49 | 321279 | 8.40 | 10.16 | |
| Sello de aceite | ||||
| 50 | 313050 | 3.90 | 4.72 | |
| Rodamiento de bolas 6002dducmps2s | ||||
| 51 | 6002DD | 7.05 | 8.53 | |
| Arandela | ||||
| 52 | 313058 | 1.05 | 1.27 | |
| Arandela (a) | ||||
| 53 | 313053 | 3.60 | 4.36 | |
| Soporte de engranaje | ||||
| 54 | 321281 | 17.88 | 21.63 | |
| Muelle | ||||
| 55 | 321282 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 56 | 320343 | |||
| Segundo engranaje | ||||
| 57 | 321280 | 28.88 | 34.94 | |
| Anillo de distancia AU 43 FF | ||||
| 58 | 321283 | 14.30 | 17.30 | |
| Rodamiento de bolas 629vvmc2eps2l | ||||
| 59 | 629VVM | 5.85 | 7.08 | |
| Arandela | ||||
| 60 | 944525 | 1.05 | 1.27 | |
| Primera Engranaje | ||||
| 61 | 321276 | 28.05 | 33.94 | |
| RODAMIENTO DE AGUJAS | ||||
| 62 | 939299 | 10.65 | 12.89 | |
| Cubierta de engranaje | ||||
| 63 | 326482 | 26.40 | 31.94 | |
| Anillo-O (s-32) | ||||
| 64 | 872767 | 1.65 | 2.00 | |
| Tornillo de cabeza hexagonal Seal Lock M6x22 | ||||
| 65 | 321313 | 1.65 | 2.00 | |
| Resorte de Hoja | ||||
| 66 | 326374 | 4.80 | 5.81 | |
| Anillo Intermedio | ||||
| 67 | 326375 | 1.65 | 2.00 | |
| Arandela | ||||
| 68 | 326477 | 1.65 | 2.00 | |
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 69 | 983162 | 1.05 | 1.27 | |
| Rodillo de agujas | ||||
| 70 | 878418 | 1.65 | 2.00 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 71 | 991690 | 1.05 | 1.27 | |
| Hoja de goma (b) | ||||
| 72 | 326486 | 1.65 | 2.00 | |
| Peso (b) | ||||
| 73 | 326476 | 12.15 | 14.70 | |
| Peso (a) | ||||
| 74 | 326475 | 8.40 | 10.16 | |
| Rodamiento de bolas 6201dducmav2s | ||||
| 75 | 6201DD | 6.30 | 7.62 | |
| Anillo de polvo | ||||
| 76 | 302429 | 1.05 | 1.27 | |
| Ventilador | ||||
| 77 | 321640 | 6.45 | 7.80 | |
| ANKER 110-120 VOLT | ||||
| 78 | 360591U | 122.65 | 148.41 | |
| ARMADURA 230V | ||||
| 78 | 360591E | 110.83 | 134.10 | |
| Guía de ventilador | ||||
| 79 | 321320 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 80 | 313078 | |||
| Porta mango Dh40ma/mb/yb/fa/mr | ||||
| 81 | 313079 | 16.09 | 19.47 | |
| Perno del mango Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 82 | 313080 | 11.85 | 14.34 | |
| No hay información disponible, no se puede pedir | ||||
| 83 | 971786 | |||
| Palanca de cambio (antiguo 321309) | ||||
| 85A | 331545 | 3.75 | 4.54 | |
| Portador de manija | ||||
| 86 | 326471 | 3.30 | 3.99 | |
| ANILLO DE RETENCIÓN | ||||
| 87 | 311229 | 1.05 | 1.27 | |
| Eje de palanca | ||||
| 88 | 321307 | 16.09 | 19.47 | |
| Anillo O (p-16) | ||||
| 89 | 873095 | 1.04 | 1.26 | |
| Tornillo de cabeza de bloqueo de sellado Inbus 6x4 | ||||
| 90 | 986940 | 1.05 | 1.27 | |
| Muelle | ||||
| 91 | 321310 | 1.65 | 2.00 | |
| Botón De Empuje | ||||
| 92 | 321311 | 1.65 | 2.00 | |
| Pasador D2x10 | ||||
| 93 | 321312 | 1.65 | 2.00 | |
| Hoja de goma (b) | ||||
| 94 | 326487 | 1.65 | 2.00 | |
| Anillo Intermedio | ||||
| 95 | 326376 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 96 | 326478 | |||
| Fuelles (a) | ||||
| 97 | 326378 | 3.30 | 3.99 | |
| Bolt. Hex. (con brida) M5x35 | ||||
| 98 | 319589 | 1.65 | 2.00 | |
| Tornillo autoperforante (con brida) D5x20 (negro) | ||||
| 100 | 302089 | 1.05 | 1.27 | |
| Amortiguador de mango | ||||
| 101 | 310124 | 4.20 | 5.08 | |
| Soporte | ||||
| 102 | 310123 | 11.85 | 14.34 | |
| Juego de asas (a+b) | ||||
| 103 | 326485 | 18.70 | 22.63 | |
| Casquillo Espaciador | ||||
| 104 | 991711 | 1.05 | 1.27 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 105 | 991690 | 1.05 | 1.27 | |
| Tapa inferior | ||||
| 106 | 326472 | 6.45 | 7.80 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 108 | 307028 | 1.05 | 1.27 | |
| Amortiguador de mango | ||||
| 109 | 310124 | 4.20 | 5.08 | |
| EJE | ||||
| 110 | 326377 | 4.80 | 5.81 | |
| Soporte | ||||
| 111 | 326479 | 3.30 | 3.99 | |
| Interruptor (antiguo 992812) | ||||
| 112 | 990941 | 26.40 | 31.94 | |
| No hay información disponible, no se puede pedir | ||||
| 113 | 984750 | |||
| Abrazadera del cordón | ||||
| 114 | 960266 | 1.04 | 1.26 | |
| Terminal de Conexión | ||||
| 115 | 980063 | 1.04 | 1.26 | |
| Bloque de Terminal | ||||
| 116 | 938307 | 2.13 | 2.57 | |
| No hay información disponible, no se puede pedir | ||||
| 117 | 953327 | |||
| Cable 5M 2 X1.0 Ho7rn-f (sin enchufe) | ||||
| 118 | 500454Z | 15.54 | 18.80 | |
| Cubierta del cepillo | ||||
| 119 | 935829 | 1.05 | 1.27 | |
| Cepillos de Carbón Autodesconectantes (2 Piezas) ( | ||||
| 120 | 999073 | 14.40 | 17.42 | |
| Soporte de Cepillo de Carbono | ||||
| 121 | 971001 | 6.45 | 7.80 | |
| Tornillo Allen Hd M5x12 | ||||
| 122 | 998471 | 1.05 | 1.27 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 123 | 326481 | 37.95 | 45.92 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 124 | 938477 | 1.05 | 1.27 | |
| Tapa Trasera | ||||
| 125 | 326483 | 6.45 | 7.80 | |
| Tornillo autoperforante (con brida) D5x20 (negro) | ||||
| 126 | 302089 | 1.05 | 1.27 | |
| Tornillo de corte D5x55 | ||||
| 127 | 953174 | 1.04 | 1.26 | |
| Estator 230V | ||||
| 128 | 340680E | 75.90 | 91.84 | |
| VELD 110 VOLT | ||||
| 128 | 340680C | 70.84 | 85.72 | |
| Punto de contacto del Portaescobillas | ||||
| 129 | 930703 | 2.40 | 2.90 | |
| Arandela (a) | ||||
| 130 | 982631 | 1.04 | 1.26 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 131 | 608VVM | 5.70 | 6.90 | |
| Soporte De Cojinete | ||||
| 132 | 326484 | 4.80 | 5.81 | |
| Imán | ||||
| 133 | 318721 | 17.60 | 21.30 | |
| PLACA DE BASE CPL USA | ||||
| 134 | 326474 | 3.30 | 3.99 | |
| Tubo de vinilo (i.d.9.5xt0.56x85) | ||||
| 135 | 326541 | 1.65 | 2.00 | |
| Circuito del regulador 220v-240v | ||||
| 136 | 326491 | 105.05 | 127.11 | |
| TOERENREGELAAR 110 VOLT | ||||
| 136 | 326490 | 103.46 | 125.19 | |
| Cable interno | ||||
| 137 | 326492 | 3.30 | 3.99 | |
| Cubierta | ||||
| 138 | 326488 | 1.65 | 2.00 | |
| Grasa (tubo de 30 Gramos) | ||||
| 501 | 981840 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 502 | 326489 | |||
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 601 | 308471 | 12.75 | 15.43 | |
| Grasa (bote de 500 gramos) | ||||
| 602 | 980927 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 603 | 320859 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 313448 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 313456 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 313449 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 313457 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 313450 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 313458 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 313451 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 313459 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 313452 | |||
| No hay información disponible, no se puede pedir | ||||
| 613 | 313460 | |||
| No hay información disponible, no se puede pedir | ||||
| 614 | 313453 | |||
| No hay información disponible, no se puede pedir | ||||
| 615 | 313461 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 313454 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 313462 | |||
| No hay información disponible, no se puede pedir | ||||
| 618 | 313455 | |||
| No hay información disponible, no se puede pedir | ||||
| 619 | 313463 | |||
| No hay información disponible, no se puede pedir | ||||
| 620 | 318085 | |||
| No hay información disponible, no se puede pedir | ||||
| 621 | 944460 | |||
| No hay información disponible, no se puede pedir | ||||
| 622 | 944461 | |||
| No hay información disponible, no se puede pedir | ||||
| 623 | 993038 | |||
| No hay información disponible, no se puede pedir | ||||
| 625 | 944500 | |||
| No hay información disponible, no se puede pedir | ||||
| 628 | 944477 | |||
| No hay información disponible, no se puede pedir | ||||
| 629 | 313465 | |||
| No hay información disponible, no se puede pedir | ||||
| 630 | 955994 | |||
| No hay información disponible, no se puede pedir | ||||
| 631 | 955995 | |||
| No hay información disponible, no se puede pedir | ||||
| 632 | 955996 | |||
| No hay información disponible, no se puede pedir | ||||
| 633 | 955997 | |||
| No hay información disponible, no se puede pedir | ||||
| 634 | 955998 | |||
| No hay información disponible, no se puede pedir | ||||
| 635 | 955999 | |||
| No hay información disponible, no se puede pedir | ||||
| 636 | 956000 | |||
| No hay información disponible, no se puede pedir | ||||
| 637 | 956001 | |||
| No hay información disponible, no se puede pedir | ||||
| 638 | 955154 | |||
| No hay información disponible, no se puede pedir | ||||
| 639 | 955166 | |||
| No hay información disponible, no se puede pedir | ||||
| 640 | 955155 | |||
| No hay información disponible, no se puede pedir | ||||
| 641 | 955167 | |||
| No hay información disponible, no se puede pedir | ||||
| 642 | 956002 | |||
| No hay información disponible, no se puede pedir | ||||
| 643 | 956003 | |||
| No hay información disponible, no se puede pedir | ||||
| 644 | 955157 | |||
| No hay información disponible, no se puede pedir | ||||
| 645 | 955168 | |||
| No hay información disponible, no se puede pedir | ||||
| 646 | 956004 | |||
| No hay información disponible, no se puede pedir | ||||
| 647 | 956005 | |||
| No hay información disponible, no se puede pedir | ||||
| 648 | 955159 | |||
| No hay información disponible, no se puede pedir | ||||
| 649 | 955169 | |||
| No hay información disponible, no se puede pedir | ||||
| 650 | 313466 | |||
| No hay información disponible, no se puede pedir | ||||
| 651 | 313467 | |||
| No hay información disponible, no se puede pedir | ||||
| 652 | 956009 | |||
| No hay información disponible, no se puede pedir | ||||
| 653 | 955165 | |||
| No hay información disponible, no se puede pedir | ||||
| 654 | 321813 | |||
| No hay información disponible, no se puede pedir | ||||
| 655 | 313468 | |||
| No hay información disponible, no se puede pedir | ||||
| 656 | 303334 | |||
| No hay información disponible, no se puede pedir | ||||
| 657 | 930515 | |||
| No hay información disponible, no se puede pedir | ||||
| 658 | 313469 | |||
| No hay información disponible, no se puede pedir | ||||
| 659 | 313470 | |||
| No hay información disponible, no se puede pedir | ||||
| 660 | 313471 | |||
| No hay información disponible, no se puede pedir | ||||
| 661 | 313472 | |||
| No hay información disponible, no se puede pedir | ||||
| 662 | 313473 | |||
| No hay información disponible, no se puede pedir | ||||
| 663 | 313474 | |||
| No hay información disponible, no se puede pedir | ||||
| 664 | 313475 | |||
| No hay información disponible, no se puede pedir | ||||
| 665 | 313476 | |||
| No hay información disponible, no se puede pedir | ||||
| 666 | 313478 | |||
| No hay información disponible, no se puede pedir | ||||
| 667 | 313477 | |||
| No hay información disponible, no se puede pedir | ||||
| 668 | 313479 | |||
| No hay información disponible, no se puede pedir | ||||
| 669 | 317341 | |||
