Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki DH50MRY'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

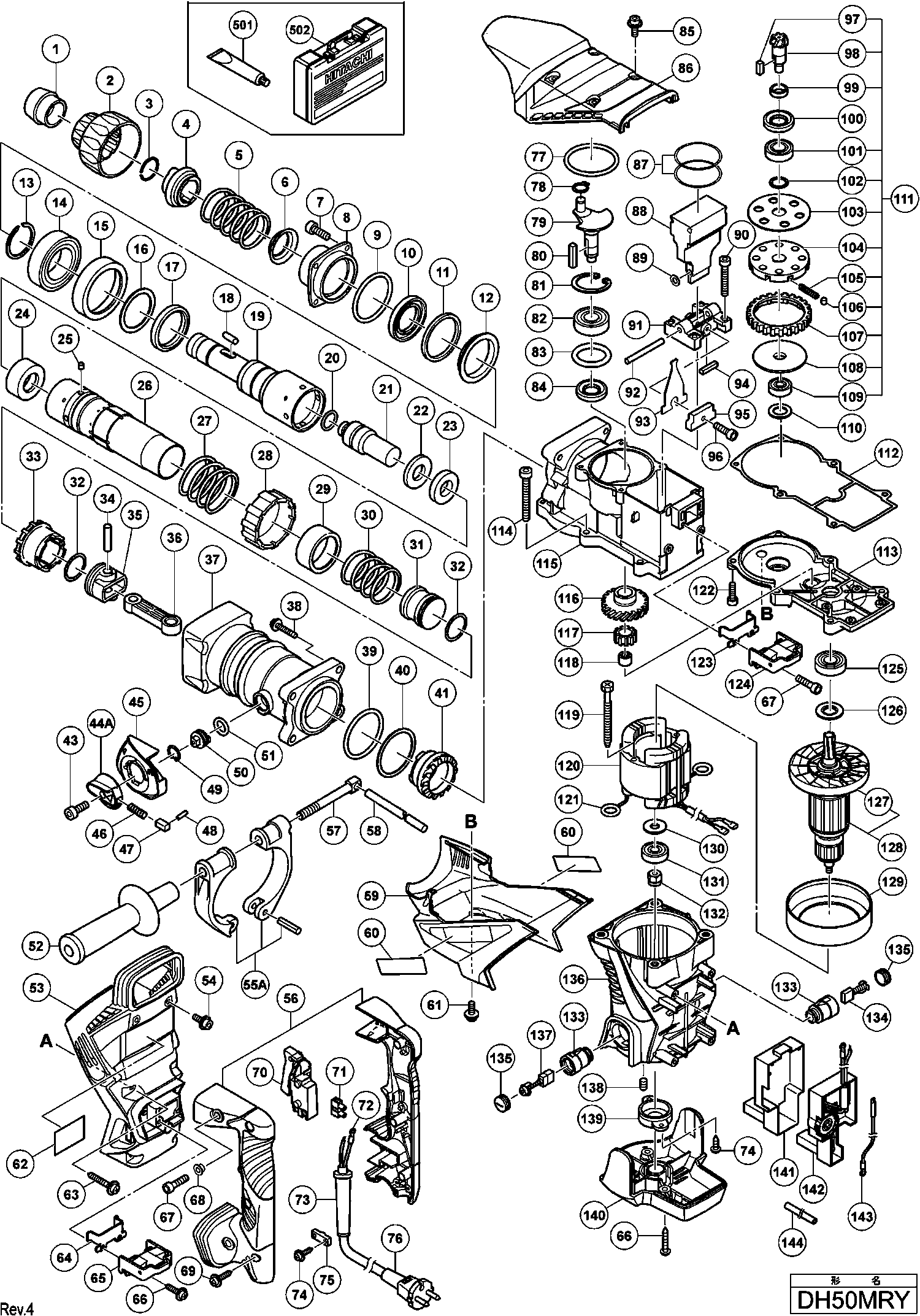

Dibujo técnico de los/las Hikoki DH50MRY
Lista de las piezas de repuesto de Hikoki DH50MRY
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tapa frontal Dh40ma/mb | ||||
| 1 | 313415 | 3.60 | 4.36 | |
| Empuñadura | ||||
| 2 | 328900 | 3.30 | 3.99 | |
| Anillo de bloqueo | ||||
| 3 | 318590 | 1.65 | 2.00 | |
| Jaula de Aguja Dh18vb | ||||
| 4 | 328899 | 16.64 | 20.13 | |
| Arandela de resorte | ||||
| 5 | 313419 | 3.00 | 3.63 | |
| Sostenedor de primavera | ||||
| 6 | 318589 | 4.80 | 5.81 | |
| Cierre de sello Hd. Tornillo de Allen M8x25 | ||||
| 7 | 985479 | 2.55 | 3.09 | |
| Caja Frontal | ||||
| 8 | 318587 | 22.83 | 27.62 | |
| Anillo-O (s-70) | ||||
| 9 | 878863 | 2.40 | 2.90 | |
| Sello de aceite | ||||
| 10 | 318588 | 6.45 | 7.80 | |
| Anillo de Uretano | ||||
| 11 | 318586 | 6.45 | 7.80 | |
| Portador de anillo de uretano | ||||
| 12 | 318585 | 3.30 | 3.99 | |
| Anillo de retención D40 | ||||
| 13 | 318582 | 5.10 | 6.17 | |
| Rodamiento de bolas 6008cm | ||||
| 14 | 6008CM | 13.80 | 16.70 | |
| COJINETE | ||||
| 15 | 318581 | 25.30 | 30.61 | |
| Anillo de bloqueo | ||||
| 16 | 328884 | 3.30 | 3.99 | |
| Retenedor Amortiguador | ||||
| 17 | 328883 | 3.30 | 3.99 | |
| Rodillo de agujas D8x20 | ||||
| 18 | 313421 | 5.25 | 6.35 | |
| Ya no disponible, sin reemplazo | ||||
| 19 | 328882 | |||
| Anillo O | ||||
| 20 | 986104 | 1.05 | 1.27 | |
| Segundo martillo | ||||
| 21 | 328885 | 19.94 | 24.12 | |
| Arandela Amortiguadora H25pv | ||||
| 22 | 328886 | 7.65 | 9.26 | |
| Anillo amortiguador | ||||
| 23 | 328887 | 3.30 | 3.99 | |
| Soporte del amortiguador | ||||
| 24 | 328888 | 12.15 | 14.70 | |
| Pasador De Aguja D8x6 | ||||
| 25 | 328891 | 1.65 | 2.00 | |
| CILINDRO | ||||
| 26 | 328889 | 116.74 | 141.25 | |
| MUELLE DE RETENCIÓN OSC 18 | ||||
| 27 | 328895 | 4.80 | 5.81 | |
| Manguito de bloqueo Cm12y | ||||
| 28 | 318562 | 6.45 | 7.80 | |
| Soporte de resorte (b) | ||||
| 29 | 329330 | 32.18 | 38.93 | |
| Resorte de embrague | ||||
| 30 | 328893 | 3.15 | 3.81 | |
| Golpeador | ||||
| 31 | 328890 | 18.15 | 21.96 | |
| Anillo O | ||||
| 32 | 328880 | 4.80 | 5.81 | |
| Embrague | ||||
| 33 | 328894 | 61.33 | 74.20 | |
| Pasador del pistón | ||||
| 34 | 328879 | 4.80 | 5.81 | |
| PISTÓN | ||||
| 35 | 328877 | 7.05 | 8.53 | |
| VARILLA CONICA | ||||
| 36 | 328878 | 7.05 | 8.53 | |
| Caja del Cilindro | ||||
| 37 | 328896 | 64.21 | 77.70 | |
| Tornillo de cabeza cilíndrica con hexágono interio | ||||
| 38 | 990083 | 1.05 | 1.27 | |
| Anillo O | ||||
| 39 | 985779 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 40 | 328897 | 4.80 | 5.81 | |
| No hay información disponible, no se puede pedir | ||||
| 41 | 328898 | |||
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 43 | 983162 | 1.05 | 1.27 | |
| Palanca de cambio (antiguo 321309) | ||||
| 44A | 331545 | 3.75 | 4.54 | |
| Portador de manija | ||||
| 45 | 328901 | 3.30 | 3.99 | |
| Muelle | ||||
| 46 | 321310 | 1.65 | 2.00 | |
| Botón De Empuje | ||||
| 47 | 321311 | 1.65 | 2.00 | |
| Pasador D2x10 | ||||
| 48 | 321312 | 1.65 | 2.00 | |
| ANILLO DE RETENCIÓN | ||||
| 49 | 311229 | 1.05 | 1.27 | |
| Eje de palanca | ||||
| 50 | 324934 | 20.49 | 24.79 | |
| Anillo O (p-16) | ||||
| 51 | 873095 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 52 | 318574 | |||
| Cubierta trasera | ||||
| 53 | 328910 | 27.23 | 32.94 | |
| Tornillo Allen | ||||
| 54 | 998485 | 1.05 | 1.27 | |
| Soporte de Manija | ||||
| 55A | 331096 | 12.23 | 14.79 | |
| Juego de asas (a+b) | ||||
| 56 | 328920 | 27.23 | 32.94 | |
| Perno del mango Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 57 | 318576 | 9.00 | 10.89 | |
| No hay información disponible, no se puede pedir | ||||
| 58 | 971786 | |||
| Tapa inferior | ||||
| 59 | 328909 | 15.54 | 18.80 | |
| Tornillo Allen Hd M5x12 | ||||
| 61 | 998471 | 1.05 | 1.27 | |
| Tornillo de golpeo (con brida) D5x30 (negro) | ||||
| 63 | 328707 | 1.05 | 1.27 | |
| PLACA | ||||
| 64 | 980750 | 17.05 | 20.63 | |
| Empuñadura de goma | ||||
| 65 | 980727 | 14.10 | 17.06 | |
| Tornillo de roscado (con brida) D5x25 (negro) | ||||
| 66 | 305558 | 1.04 | 1.26 | |
| Tornillo de cabeza de bloqueo M5x16 (antiguo 98450 | ||||
| 67 | 990079 | 1.05 | 1.27 | |
| Casquillo Espaciador | ||||
| 68 | 991711 | 1.05 | 1.27 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 69 | 307028 | 1.05 | 1.27 | |
| Interruptor (antiguo 992812) | ||||
| 70 | 990941 | 26.40 | 31.94 | |
| Bloque de Terminal | ||||
| 71 | 938307 | 2.13 | 2.57 | |
| Terminal M4.0 (10 piezas) | ||||
| 72 | 930804 | 3.00 | 3.63 | |
| Terminal de Conexión | ||||
| 72 | 980063 | 1.04 | 1.26 | |
| Protector de cable D8.8 | ||||
| 73 | 380090 | 1.04 | 1.26 | |
| Casquillo del cable D10.1 | ||||
| 73 | 938051 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 74 | 984750 | |||
| Clip para cuerda | ||||
| 75 | 981987Z | 1.05 | 1.27 | |
| Abrazadera del cordón | ||||
| 75 | 960266 | 1.04 | 1.26 | |
| Cable 5m 2 X 1,5 H07rn-f (sin enchufe) | ||||
| 76 | 500460Z | 37.26 | 45.09 | |
| Cilindro O-ring 1.d.69.3mm | ||||
| 77 | 877314 | 1.95 | 2.36 | |
| Arandela de resorte D12 (10 piezas) | ||||
| 78 | 939542 | 1.50 | 1.82 | |
| Cigüeñal | ||||
| 79 | 328868 | 46.75 | 56.57 | |
| Clavija 3x3x25 | ||||
| 80 | 328869 | 1.65 | 2.00 | |
| Arandela D40 | ||||
| 81 | 948227 | 1.35 | 1.63 | |
| Rodamiento de bolas 6204dducmps2s | ||||
| 82 | 6204DD | 9.00 | 10.89 | |
| Anillo O (b) | ||||
| 83 | 985765 | 1.95 | 2.36 | |
| Sello de aceite | ||||
| 84 | 328867 | 4.80 | 5.81 | |
| Tornillo M5X16 | ||||
| 85 | 994192 | 1.04 | 1.26 | |
| Cubierta de Cigüeñal H41sa/h45ma | ||||
| 86 | 328908 | 14.99 | 18.13 | |
| Cilindro Junta Tórica (b) | ||||
| 87 | 878713 | 2.10 | 2.54 | |
| Peso (a) | ||||
| 88 | 328902 | 40.84 | 49.41 | |
| No hay información disponible, no se puede pedir | ||||
| 89 | 957585 | |||
| Bolt de sellos Hex. Socket Hd. M5x30 | ||||
| 90 | 306061 | 1.05 | 1.27 | |
| Base Dh50mry | ||||
| 91 | 328903 | 16.09 | 19.47 | |
| PASADOR | ||||
| 92 | 328904 | 4.80 | 5.81 | |
| Resorte de Hoja | ||||
| 93 | 328905 | 3.15 | 3.81 | |
| PARACHOQUES | ||||
| 94 | 328907 | 1.65 | 2.00 | |
| Soporte de resorte (b) | ||||
| 95 | 328906 | 6.45 | 7.80 | |
| Tornillo de cabeza de bloqueo M5x16 (antiguo 98450 | ||||
| 96 | 990079 | 1.05 | 1.27 | |
| Chaveta 3x3x8 | ||||
| 97 | 944109 | 1.70 | 2.06 | |
| Piñón Cónico | ||||
| 98 | 328873 | 23.93 | 28.95 | |
| Anillo de distancia AU 43 FF | ||||
| 99 | 328874 | 11.25 | 13.61 | |
| Sello de aceite | ||||
| 100 | 328867 | 4.80 | 5.81 | |
| Cojinete de bolas 6202dducmps2s (antiguo 956937) | ||||
| 101 | 6202DD | 6.75 | 8.17 | |
| Arandela | ||||
| 102 | 313058 | 1.05 | 1.27 | |
| Arandela (a) | ||||
| 103 | 318552 | 6.45 | 7.80 | |
| Porta Engranajes | ||||
| 104 | 318554 | 10.20 | 12.34 | |
| Resorte (c) | ||||
| 105 | 329095 | 1.65 | 2.00 | |
| Pasador de aguja D6x6 Dh40yb/mr | ||||
| 106 | 313057 | 4.20 | 5.08 | |
| Ya no disponible, sin reemplazo | ||||
| 107 | 328875 | |||
| Espaciador M4 | ||||
| 108 | 328876 | 14.30 | 17.30 | |
| Rodamiento de bolas 629vvmc2eps2l | ||||
| 109 | 629VVM | 5.85 | 7.08 | |
| Arandela | ||||
| 110 | 944525 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 111 | 328872 | |||
| Junta | ||||
| 112 | 328881 | 3.30 | 3.99 | |
| Cubierta de engranaje | ||||
| 113 | 328916 | 43.86 | 53.07 | |
| Tornillo de cabeza de bloqueo de sellado Inbus 6x4 | ||||
| 114 | 986940 | 1.05 | 1.27 | |
| Caja de cigüeñal | ||||
| 115 | 328866 | 84.56 | 102.32 | |
| Primera Engranaje | ||||
| 116 | 328870 | 29.15 | 35.27 | |
| Segundo engranaje | ||||
| 117 | 328871 | 12.15 | 14.70 | |
| RODAMIENTO DE AGUJAS | ||||
| 118 | 939299 | 10.65 | 12.89 | |
| Tornillo de rosca de cabeza hexagonal D5x50 | ||||
| 119 | 953121 | 1.04 | 1.26 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 120 | 340712E | 96.25 | 116.46 | |
| Conector del portaescobillas | ||||
| 121 | 958032 | 1.04 | 1.26 | |
| Tornillo de cabeza hexagonal Seal Lock M6x22 | ||||
| 122 | 321313 | 1.65 | 2.00 | |
| PLACA | ||||
| 123 | 980750 | 17.05 | 20.63 | |
| Empuñadura de goma | ||||
| 124 | 980727 | 14.10 | 17.06 | |
| Cojinete de bolas 6202dducmps2s (antiguo 956937) | ||||
| 125 | 6202DD | 6.75 | 8.17 | |
| ARANDELA | ||||
| 126 | 980700 | 1.04 | 1.26 | |
| Ventilador | ||||
| 127 | 318918 | 7.95 | 9.62 | |
| ARMADURA 230V | ||||
| 128 | 360819E | 198.28 | 239.91 | |
| Guía de ventilador | ||||
| 129 | 328917 | 3.30 | 3.99 | |
| Arandela de rodamiento | ||||
| 130 | 944954 | 1.05 | 1.27 | |
| Rodamiento de bolas 6201vvcmps2s | ||||
| 131 | 6201VV | 6.45 | 7.80 | |
| Imán | ||||
| 132 | 301797 | 6.75 | 8.17 | |
| Portaescobillas de carbono (antiguo 500301) | ||||
| 133 | 980487 | 5.68 | 6.87 | |
| Escobilla de carbono (1 par) | ||||
| 134 | 999044 | 4.50 | 5.44 | |
| Tapa del cepillo | ||||
| 135 | 940540 | 1.04 | 1.26 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 136 | 328915 | 49.64 | 60.06 | |
| Cepillos de Carbón Autodesconectantes (2 Piezas) ( | ||||
| 137 | 999074 | 14.40 | 17.42 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 138 | 938477 | 1.05 | 1.27 | |
| Soporte De Cojinete | ||||
| 139 | 328918 | 9.30 | 11.25 | |
| Tapa Trasera | ||||
| 140 | 328919 | 12.15 | 14.70 | |
| Caja (b) Dh50mr | ||||
| 141 | 328914 | 4.80 | 5.81 | |
| Circuito del regulador 220v-240v | ||||
| 142 | 328913 | 122.51 | 148.24 | |
| Cable interno | ||||
| 143 | 317113 | 3.30 | 3.99 | |
| Tubo de vinilo (i.d.9.5xt0.56x85) | ||||
| 144 | 326541 | 1.65 | 2.00 | |
| Grasa (tubo de 30 Gramos) | ||||
| 501 | 981840 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 502 | 328921 | |||
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 601 | 308471 | 12.75 | 15.43 | |
| Grasa (bote de 500 gramos) | ||||
| 602 | 980927 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 603 | 320859 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 318085 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 313448 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 313456 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 313449 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 313457 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 313450 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 313458 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 313451 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 313459 | |||
| No hay información disponible, no se puede pedir | ||||
| 613 | 313452 | |||
| No hay información disponible, no se puede pedir | ||||
| 614 | 313460 | |||
| No hay información disponible, no se puede pedir | ||||
| 615 | 313453 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 313461 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 313454 | |||
| No hay información disponible, no se puede pedir | ||||
| 618 | 313462 | |||
| No hay información disponible, no se puede pedir | ||||
| 619 | 313455 | |||
| No hay información disponible, no se puede pedir | ||||
| 620 | 313463 | |||
| No hay información disponible, no se puede pedir | ||||
| 621 | 944460 | |||
| No hay información disponible, no se puede pedir | ||||
| 622 | 944461 | |||
| No hay información disponible, no se puede pedir | ||||
| 623 | 993038 | |||
| No hay información disponible, no se puede pedir | ||||
| 625 | 944500 | |||
| No hay información disponible, no se puede pedir | ||||
| 628 | 944477 | |||
| No hay información disponible, no se puede pedir | ||||
| 629 | 313465 | |||
| No hay información disponible, no se puede pedir | ||||
| 630 | 955994 | |||
| No hay información disponible, no se puede pedir | ||||
| 631 | 955995 | |||
| No hay información disponible, no se puede pedir | ||||
| 632 | 955996 | |||
| No hay información disponible, no se puede pedir | ||||
| 633 | 955997 | |||
| No hay información disponible, no se puede pedir | ||||
| 634 | 955998 | |||
| No hay información disponible, no se puede pedir | ||||
| 635 | 955999 | |||
| No hay información disponible, no se puede pedir | ||||
| 636 | 956000 | |||
| No hay información disponible, no se puede pedir | ||||
| 637 | 956001 | |||
| No hay información disponible, no se puede pedir | ||||
| 638 | 955154 | |||
| No hay información disponible, no se puede pedir | ||||
| 639 | 955166 | |||
| No hay información disponible, no se puede pedir | ||||
| 640 | 955155 | |||
| No hay información disponible, no se puede pedir | ||||
| 641 | 955167 | |||
| No hay información disponible, no se puede pedir | ||||
| 642 | 956002 | |||
| No hay información disponible, no se puede pedir | ||||
| 643 | 956003 | |||
| No hay información disponible, no se puede pedir | ||||
| 644 | 955157 | |||
| No hay información disponible, no se puede pedir | ||||
| 645 | 955168 | |||
| No hay información disponible, no se puede pedir | ||||
| 646 | 956004 | |||
| No hay información disponible, no se puede pedir | ||||
| 647 | 956005 | |||
| No hay información disponible, no se puede pedir | ||||
| 648 | 955159 | |||
| No hay información disponible, no se puede pedir | ||||
| 649 | 955169 | |||
| No hay información disponible, no se puede pedir | ||||
| 650 | 956006 | |||
| No hay información disponible, no se puede pedir | ||||
| 651 | 956007 | |||
| No hay información disponible, no se puede pedir | ||||
| 652 | 956728 | |||
| No hay información disponible, no se puede pedir | ||||
| 653 | 956743 | |||
| No hay información disponible, no se puede pedir | ||||
| 654 | 313466 | |||
| No hay información disponible, no se puede pedir | ||||
| 655 | 313467 | |||
| No hay información disponible, no se puede pedir | ||||
| 656 | 956009 | |||
| No hay información disponible, no se puede pedir | ||||
| 657 | 955165 | |||
| No hay información disponible, no se puede pedir | ||||
| 658 | 321813 | |||
| No hay información disponible, no se puede pedir | ||||
| 659 | 313468 | |||
| No hay información disponible, no se puede pedir | ||||
| 660 | 303334 | |||
| No hay información disponible, no se puede pedir | ||||
| 661 | 930515 | |||
| No hay información disponible, no se puede pedir | ||||
| 662 | 313469 | |||
| No hay información disponible, no se puede pedir | ||||
| 663 | 313470 | |||
| No hay información disponible, no se puede pedir | ||||
| 664 | 313471 | |||
| No hay información disponible, no se puede pedir | ||||
| 665 | 313472 | |||
| No hay información disponible, no se puede pedir | ||||
| 666 | 313473 | |||
| No hay información disponible, no se puede pedir | ||||
| 667 | 313474 | |||
| No hay información disponible, no se puede pedir | ||||
| 668 | 313475 | |||
| No hay información disponible, no se puede pedir | ||||
| 669 | 313476 | |||
| No hay información disponible, no se puede pedir | ||||
| 670 | 313478 | |||
| No hay información disponible, no se puede pedir | ||||
| 671 | 313477 | |||
| No hay información disponible, no se puede pedir | ||||
| 672 | 313479 | |||
