Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki DH50SB'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

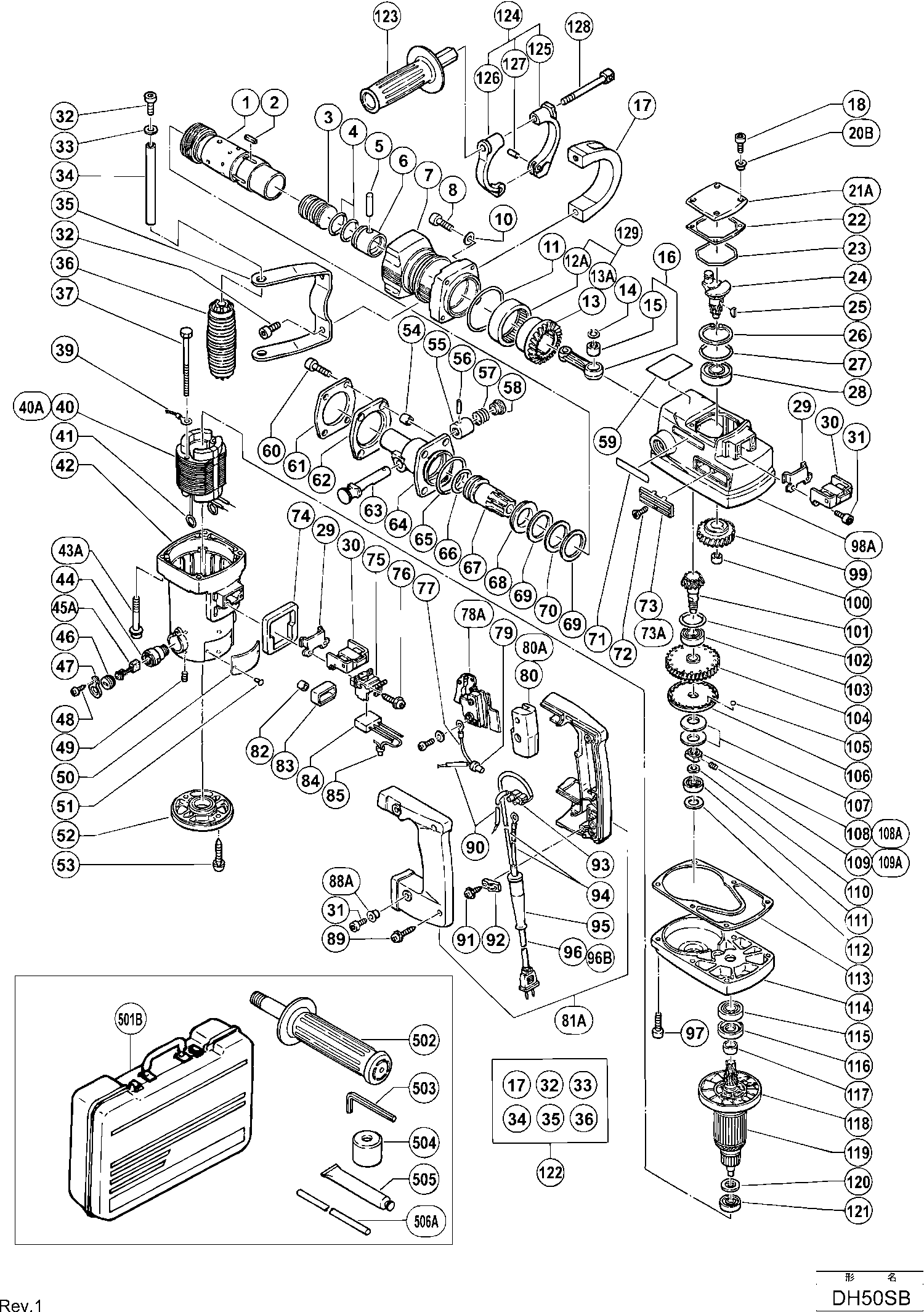

Dibujo técnico de los/las Hikoki DH50SB
Lista de las piezas de repuesto de Hikoki DH50SB
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| CILINDRO | ||||
| 1 | 993231 | 239.11 | 289.33 | |
| Cuña de inserción 3x3x20 | ||||
| 2 | 971750 | 1.05 | 1.27 | |
| Golpeador | ||||
| 3 | 993252 | 46.75 | 56.57 | |
| Anillo O (a) | ||||
| 4 | 985773 | 7.95 | 9.62 | |
| PASADOR | ||||
| 5 | 955593 | 3.00 | 3.63 | |
| PISTÓN | ||||
| 6 | 985772 | 52.53 | 63.56 | |
| Ya no disponible, sin reemplazo | ||||
| 7 | 993247 | |||
| Bloqueo de sello Hex. Enchufe | ||||
| 8 | 993237 | 1.05 | 1.27 | |
| Arandela M6 (10 Piezas) | ||||
| 10 | 949432 | 1.05 | 1.27 | |
| Anillo O | ||||
| 11 | 985779 | 2.40 | 2.90 | |
| RODAMIENTO DE AGUJAS | ||||
| 12A | 327733 | 26.68 | 32.28 | |
| ENGANCHE | ||||
| 13 | 985775 | 78.79 | 95.33 | |
| Tercer Piñón | ||||
| 13A | 327736 | 78.79 | 95.33 | |
| Arandela de resorte D12 (10 piezas) | ||||
| 14 | 939542 | 1.50 | 1.82 | |
| Rodamiento de agujas Nsk Aj50 1203 | ||||
| 15 | 980756 | 10.65 | 12.89 | |
| VARILLA CONICA | ||||
| 16 | 985771 | 43.86 | 53.07 | |
| No hay información disponible, no se puede pedir | ||||
| 17 | 986960 | |||
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 18 | 983162 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 20B | 990146 | |||
| Cubierta de Cigüeñal H41sa/h45ma | ||||
| 21A | 991716 | 7.95 | 9.62 | |
| Junta | ||||
| 22 | 980749 | 1.05 | 1.27 | |
| Anillo O (s-55) | ||||
| 23 | 980744 | 2.55 | 3.09 | |
| Cigüeñal | ||||
| 24 | 985763 | 64.21 | 77.70 | |
| Pasador 3X13 | ||||
| 25 | 932815 | 1.35 | 1.63 | |
| Arandela D40 | ||||
| 26 | 948227 | 1.35 | 1.63 | |
| Anillo O (b) | ||||
| 27 | 985765 | 1.95 | 2.36 | |
| Rodamiento de bolas 6204dducmps2s | ||||
| 28 | 6204DD | 9.00 | 10.89 | |
| PLACA | ||||
| 29 | 980750 | 17.05 | 20.63 | |
| Empuñadura de goma | ||||
| 30 | 980727 | 14.10 | 17.06 | |
| Bloqueo de Sello Hd. Tornillo Allen M5x14 (nuevo 9 | ||||
| 31 | 984509 | 1.05 | 1.27 | |
| Tornillo Allen M8x20 (antiguo 949656z 10s) | ||||
| 32 | 949656 | 5.55 | 6.72 | |
| No hay información disponible, no se puede pedir | ||||
| 33 | 986963 | |||
| Eje para soporte de mango | ||||
| 34 | 986962 | 14.03 | 16.97 | |
| Soporte (b) para supresor de ruido | ||||
| 35 | 986961 | 14.70 | 17.79 | |
| Agarre | ||||
| 36 | 944951 | 8.40 | 10.16 | |
| Tornillo D5x70 | ||||
| 37 | 961400 | 1.04 | 1.26 | |
| Alambre Interno | ||||
| 39 | 986277 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 40 | 985471C | |||
| Campo 230-240 Volt (antiguo 985471g) | ||||
| 40A | 985471F | 78.79 | 95.33 | |
| Punto de contacto del Portaescobillas | ||||
| 41 | 937623 | 1.04 | 1.26 | |
| CARCASA | ||||
| 42 | 985435 | 107.94 | 130.60 | |
| Tornillo Hd M6x60 | ||||
| 43A | 994085 | 1.65 | 2.00 | |
| Soporte de Cepillo de Carbono | ||||
| 44 | 983362 | 6.45 | 7.80 | |
| Cepillos de Carbón Autodesconectantes (2 Piezas) ( | ||||
| 45A | 999071 | 14.40 | 17.42 | |
| Tapa del cepillo | ||||
| 46 | 961781 | 2.55 | 3.09 | |
| Tapa de la tapa | ||||
| 47 | 981959 | 2.40 | 2.90 | |
| TORNILLO M4X35 | ||||
| 48 | 958715 | 1.04 | 1.26 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 49 | 938477 | 1.05 | 1.27 | |
| Remache D2.5x4.8 (10 Piezas) | ||||
| 51 | 949510 | 1.04 | 1.26 | |
| Cubierta trasera | ||||
| 52 | 985437 | 24.61 | 29.78 | |
| Tornillo autoperforante | ||||
| 53 | 985480 | 1.05 | 1.27 | |
| Arandela | ||||
| 54 | 986892 | 5.25 | 6.35 | |
| Caja de resorte | ||||
| 55 | 993241 | 18.70 | 22.63 | |
| Aguja D4x20 rodante | ||||
| 56 | 943364 | 1.05 | 1.27 | |
| Anillo de Detención H25pv | ||||
| 57 | 993242 | 1.65 | 2.00 | |
| Manga de tope | ||||
| 58 | 993243 | 7.95 | 9.62 | |
| Sello Bloqueado. Tornillo Allen M8x30 | ||||
| 60 | 986894 | 1.05 | 1.27 | |
| Ya no disponible, sin reemplazo | ||||
| 61 | 986891 | |||
| No hay información disponible, no se puede pedir | ||||
| 62 | 986890 | |||
| Pasador de leva H65sd | ||||
| 63 | 993240 | 58.44 | 70.71 | |
| Cubierta frontal | ||||
| 64 | 993236 | 253.69 | 306.96 | |
| Anillo de goma | ||||
| 65 | 986896 | 1.65 | 2.00 | |
| Anillo O | ||||
| 66 | 986882 | 10.20 | 12.34 | |
| Ya no disponible, sin reemplazo | ||||
| 67 | 993232 | |||
| Arandela del amortiguador | ||||
| 68 | 993235 | 12.45 | 15.06 | |
| Anillo amortiguador | ||||
| 69 | 993234 | 5.25 | 6.35 | |
| Arandela | ||||
| 70 | 993233 | 1.95 | 2.36 | |
| No hay información disponible, no se puede pedir | ||||
| 71 | 957561 | |||
| SEAL LOCK PLACA TORNILLO M4X12 | ||||
| 72 | 993244 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 73 | 980735 | |||
| No hay información disponible, no se puede pedir | ||||
| 73A | 991713 | |||
| Junta | ||||
| 74 | 980751 | 1.35 | 1.63 | |
| Portador de Cable Interno | ||||
| 75 | 985469 | 8.70 | 10.53 | |
| Tornillo D5x25 (nuevo 985620) | ||||
| 76 | 985605 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 77 | 983276Z | |||
| Interruptor Div. Martillos perforadores para EE. U | ||||
| 78A | 992891 | 22.83 | 27.62 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 79 | 959141 | 3.75 | 4.54 | |
| Soporte (ver también 990082) | ||||
| 80 | 981869 | 6.30 | 7.62 | |
| No hay información disponible, no se puede pedir | ||||
| 80A | 990082 | |||
| Mango de DH50SA y DH50SB (antiguo 993238) | ||||
| 81A | 993254 | 43.86 | 53.07 | |
| Soporte de cable | ||||
| 83 | 985474 | 2.40 | 2.90 | |
| Condensador (antiguo 930030/991313) | ||||
| 84 | 994273 | 4.29 | 5.19 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 85 | 959140 | 3.30 | 3.99 | |
| Casquillo Espaciador | ||||
| 88A | 991711 | 1.05 | 1.27 | |
| Ya no disponible, sin reemplazo | ||||
| 89 | 981814 | |||
| Tornillo de grifo | ||||
| 91 | 982095 | 1.04 | 1.26 | |
| Abrazadera del cordón | ||||
| 92 | 960266 | 1.04 | 1.26 | |
| Bloque de Terminal | ||||
| 93 | 938307 | 2.13 | 2.57 | |
| Armadura de cable D10.7 | ||||
| 95 | 940778 | 2.10 | 2.54 | |
| Ya no disponible, sin reemplazo | ||||
| 96 | 500391Z | |||
| No hay información disponible, no se puede pedir | ||||
| 96B | 500434Z | |||
| Tapa de bloqueo Hd. Tornillo Allen M6x20 (antiguo | ||||
| 97 | 992803 | 1.05 | 1.27 | |
| Caja del Cigüeñal | ||||
| 98A | 987020 | 73.01 | 88.35 | |
| Primera Engranaje | ||||
| 99 | 985764 | 32.18 | 38.93 | |
| RODAMIENTO DE AGUJAS | ||||
| 100 | 939299 | 10.65 | 12.89 | |
| ENGANCHE | ||||
| 101 | 985770 | 61.33 | 74.20 | |
| Anillo O (s-36) | ||||
| 102 | 984483 | 1.65 | 2.00 | |
| Cojinete de bolas 6202dducmps2s (antiguo 956937) | ||||
| 103 | 6202DD | 6.75 | 8.17 | |
| Ya no disponible, sin reemplazo | ||||
| 104 | 985766 | |||
| Bola de acero D6.35 (10 piezas) | ||||
| 105 | 959150 | 1.35 | 1.63 | |
| TIRA | ||||
| 106 | 985767 | 37.95 | 45.92 | |
| Muelle | ||||
| 107 | 985768 | 2.55 | 3.09 | |
| Tuerca | ||||
| 108 | 985783 | 7.95 | 9.62 | |
| No hay información disponible, no se puede pedir | ||||
| 108A | 300042 | |||
| Tornillo de fijación hexagonal M5x6 | ||||
| 109 | 962782 | 1.04 | 1.26 | |
| Tornillo de ajuste Allen M6x6 | ||||
| 109A | 985033 | 1.05 | 1.27 | |
| Arandela | ||||
| 110 | 944516 | 1.04 | 1.26 | |
| Rodamiento de bolas 629mc2e | ||||
| 111 | 629MC2 | 4.65 | 5.63 | |
| Arandela | ||||
| 112 | 944525 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 113 | 985769 | |||
| Caja de engranajes (985762) | ||||
| 114 | 993248 | 50.46 | 61.06 | |
| Cojinete de bolas 6202vvcmps2s | ||||
| 115 | 6202VV | 7.05 | 8.53 | |
| Sello de aceite | ||||
| 116 | 985439 | 10.95 | 13.25 | |
| Manguito de reducción | ||||
| 117 | 985438 | 20.76 | 25.12 | |
| JUNTA | ||||
| 118 | 985482 | 7.35 | 8.89 | |
| ARMADURA 115 VOLT (ANTIGUO 985472J) | ||||
| 119 | 985472U | 180.81 | 218.78 | |
| ARMADURA 220-230 VOLT (ANTIGUO 985472G) | ||||
| 119 | 985472E | 160.46 | 194.16 | |
| Anillo de polvo | ||||
| 120 | 985436 | 1.05 | 1.27 | |
| Rodamiento de bolas 6200 Vv | ||||
| 121 | 6200VV | 6.15 | 7.44 | |
| Asa de arco | ||||
| 122 | 986959 | 78.79 | 95.33 | |
| No hay información disponible, no se puede pedir | ||||
| 123 | 985477 | |||
| Portamango | ||||
| 124 | 985464 | 20.76 | 25.12 | |
| Portamango | ||||
| 125 | 985475 | 10.95 | 13.25 | |
| Portamango | ||||
| 126 | 985476 | 10.20 | 12.34 | |
| PASADOR DE RODILLO D6X25 (10 PIEZAS) | ||||
| 127 | 949747 | 4.50 | 5.44 | |
| No hay información disponible, no se puede pedir | ||||
| 128 | 985465 | |||
| Tercera Engranaje & Cojinete de aguja | ||||
| 129 | 327737 | 105.05 | 127.11 | |
| No hay información disponible, no se puede pedir | ||||
| 501B | 319784 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 956259 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 872422 | |||
| Cubierta del polvo | ||||
| 504 | 993245 | 6.75 | 8.17 | |
| Grasa (tubo de 30 Gramos) | ||||
| 505 | 981840 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 506A | 971786 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 985374 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 985375 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 985376 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 993230 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 985377 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 985378 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 985383 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 985398 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 985381 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 985382 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 985384 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 985385 | |||
| No hay información disponible, no se puede pedir | ||||
| 613 | 985386 | |||
| No hay información disponible, no se puede pedir | ||||
| 614 | 944477 | |||
| No hay información disponible, no se puede pedir | ||||
| 615 | 985379 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 985380 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 955159 | |||
| No hay información disponible, no se puede pedir | ||||
| 618 | 987013 | |||
| No hay información disponible, no se puede pedir | ||||
| 619 | 955165 | |||
| No hay información disponible, no se puede pedir | ||||
| 620A | 318085 | |||
| Grasa (bote de 500 gramos) | ||||
| 621 | 980927 | 73.01 | 88.35 | |
| Kit de servicio DH50SB | ||||
| 622 | 993255 | 122.51 | 148.24 | |
| Kit de servicio DH50SB | ||||
| 622S | 993255 | 122.51 | 148.24 | |
| No hay información disponible, no se puede pedir | ||||
| 623 | 320859 | |||
