Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki ECS-3300D'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

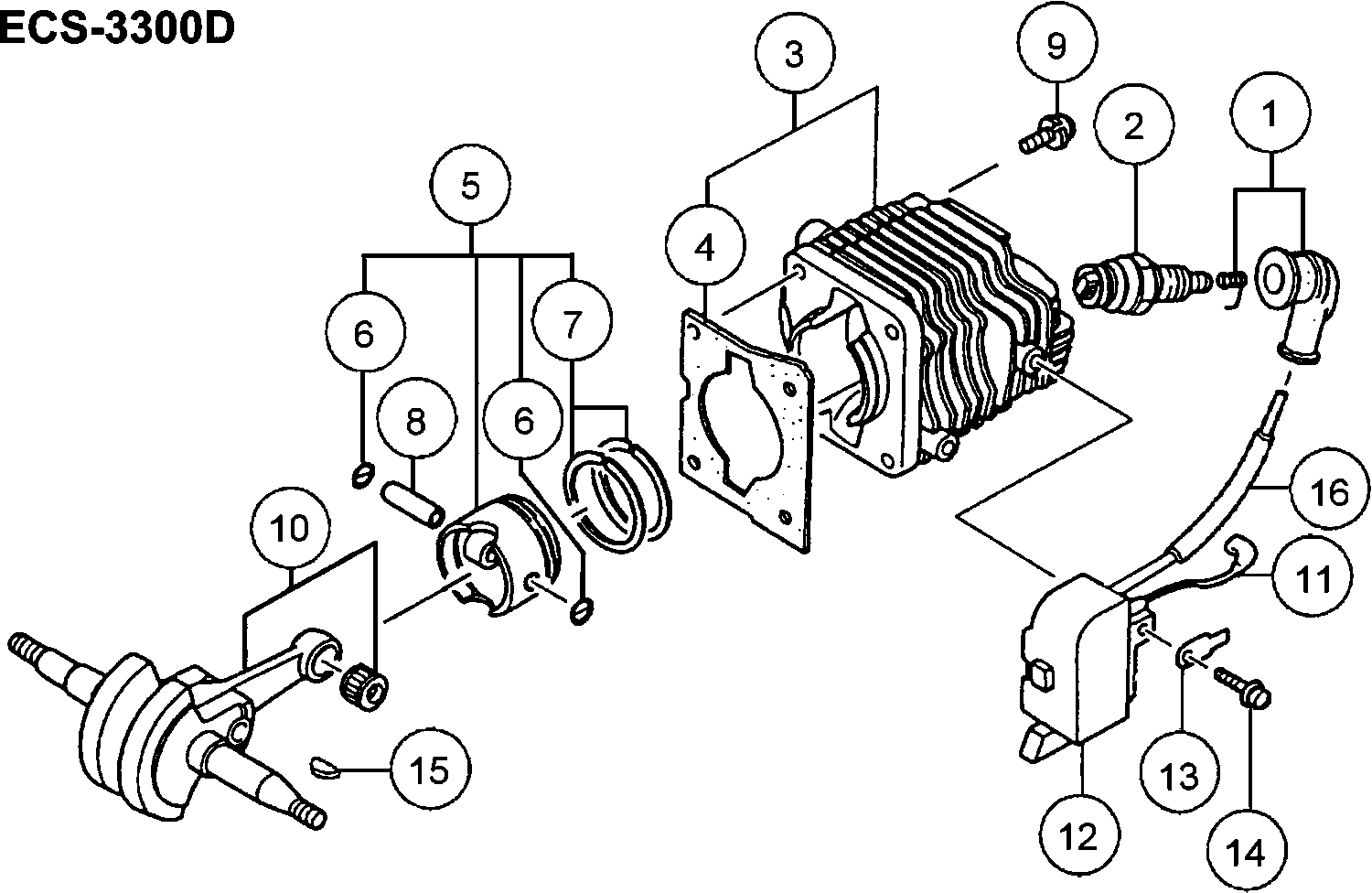

Dibujo técnico de los/las Hikoki ECS-3300D

Lista de las piezas de repuesto de Hikoki ECS-3300D

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Conjunto de tapa de bujía (antiguo 157-01570-90/66
1 6687468 2.31 2.80
Bujía Cj8 (antiguo 6685771)
2 6699324 3.30 3.99
Juego de cilindros (antiguo 001-01740-91/6685458)
3 6685457 44.31 53.62
Junta de cilindro (antiguo 017-01740-20)
4 6685724 1.15 1.39
Conjunto de pistón (antiguo 030-01741-90)
5 6685879 22.24 26.91
Circlip (antiguo 039-00000-20)
6 6685078 1.15 1.39
Anillo de pistón (xr1-1856)
7 6685331 4.05 4.90
Pasador de pistón 9 X 31 (antiguo 037-01400-20/791
8 6686008 2.31 2.80
Tornillo hexagonal M5x16/s (antiguo 994-61050-164)
9 6684903 2.15 2.60
No hay información disponible, no se puede pedir
10 6697636
Cable, B 70m (antiguo 178-01740-80)
11 6687837 2.31 2.80
Bobina
12 6687700 44.31 53.62
Pestaña (antiguo 205-01700-20)
13 6688060 1.15 1.39
Tornillo de alta tensión 4x18ws (antiguo 994-16040
14 6695407 1.15 1.39
Chaveta semilunar 3x13x4.5 (antiguo 068-10100-20)
15 6684899 2.15 2.60
Tubo aislante para cable (antiguo 755-32050-20)
16 6692900 1.15 1.39
Ensamble de Caja de Cigüeñal (antiguo 072-01740-94
20A 6686523 36.15 43.74
Sello de aceite
21 6684607 4.29 5.19
No hay información disponible, no se puede pedir
22 6685095
Rodamiento de bolas 6201 A2c3
23 6685096 5.28 6.38
Junta de cárter de cigüeñal (antiguo 090-0174g-20)
24A 6686701 1.15 1.39
No hay información disponible, no se puede pedir
25 6684668
Conjunto de rotor de magneto (antiguo 155-21540-90
26 6687394 24.20 29.28
No hay información disponible, no se puede pedir
26A 6697953
Anillo de retención D4e (antiguo 993-55040-001)
27 6685101 1.15 1.39
Resorte de trinquete de arranque (antiguo 790-0174
28 6685105 1.15 1.39
Trinquete de arranque
29A 6685334 1.05 1.27
Arandela
30 6685103 1.15 1.39
Tuerca del volante (antiguo 066-00000-20)
31 6685104 1.15 1.39
Calce S T0.2 (antiguo 071-04063-23)
32 6685098 1.15 1.39
Calce S T0.3 (antiguo 071-04063-24)
32 6685099 1.15 1.39
Calza 0.1 (antigua 071-04063-21)
32 6686474 1.15 1.39
Calza 0.4 (antigua 071-04063-25)
32 6686475 1.15 1.39
Arandela
33 6695222 1.15 1.39
Ensamblaje de la carcasa del motor, vermellón (ant
40 6691365 40.24 48.69
Válvula de ventilación de aire (b) (viejo 562-0406
41 6685173 2.31 2.80
Conjunto de válvula de ventilación de aire (antigu
42 6697231 5.45 6.59
Perno con agujero hexagonal 5x20/ps (antiguo 994-6
43 6684634 2.15 2.60
Cable de tierra 90mm (antiguo 6688444)
44 6697602 1.98 2.39
Asamblea de interruptor de parada (antiguo 6687502
45A 6601374 11.71 14.17
Placa del nombre del interruptor (antiguo 183-0130
46 6687949 1.15 1.39
Cubierta del filtro de aire
50 6686299 3.30 3.99
Cubierta del filtro de aire
51 6689735 1.15 1.39
Elemento del filtro de aire
52 6690064 3.30 3.99
Conjunto de Aislantes de Carburador (antiguo 404-0
53 6689934 8.91 10.78
Conjunto de Aislantes (antiguo 404-0174g-90)
53A 6689935 12.05 14.58
Junta de admisión (viejo 403-01740-21 & 6689869)
54 6689870 1.15 1.39
Junta de aislante (viejo 403-0174g-20)
54A 6689871 1.15 1.39
Aislante de goma para carburador (antiguo 409-0170
55 6690001 1.15 1.39
Portaválvulas Reed (antiguo 395-01730-20)
56 6689805 1.15 1.39
Portaválvulas (antiguo 395-0174g-20)
56A 6689806 1.15 1.39
Válvula Reed (antiguo 394-01700-20)
57 6689802 2.31 2.80
Válvula Reed (antiguo 394-0174g-20)
57A 6689803 3.30 3.99
Ya no disponible, sin reemplazo
58 6694964
Junta del carburador
59 6698108 1.80 2.18
Juego de carburador
60 6690666 64.28 77.77
Tornillo 5x45s (antiguo 994-14050-451)
61 6695350 1.15 1.39
Calzo de estrangulación 1.0 (antiguo 708-32911-20)
62 6692597 1.05 1.27
Arandela 5 (antiguo 992-00050-011)
63 6684864 2.15 2.60
Válvula de estrangulación (antiguo 700-32918-20/66
64 6692410 2.31 2.80
Tornillo autoperforante D4.5x14 (antiguo 990-75045
65 6685152 1.15 1.39
Cubierta del filtro de aire
66 6687344 4.45 5.38
No hay información disponible, no se puede pedir
67 6684668
Arandela 5 (antiguo 992-00050-011)
68 6684864 2.15 2.60
Esponja de ralentí (antigua 191-32970-20)
69 6685224 1.15 1.39
Esponja H/l 10l (antiguo 191-32964-20)
70 6687978 1.15 1.39
Esponja de limpiador de aire (antiguo 446-01740-20
71 6690355 1.15 1.39
Cubierta de sellado (viejo 129-01730-20)
72 6687182 1.15 1.39
No hay información disponible, no se puede pedir
81 6692443
Junta de silenciador (antiguo 737-01700-20)
82 6692734 1.15 1.39
Ya no disponible, sin reemplazo
83 6692625
Ajuste del silenciador de metal (viejo 724-01700-2
84 6692676 2.31 2.80
Cuerpo del silenciador A Comp. (antiguo 716-01700-
86 6692606 3.30 3.99
Tornillo con agujero hexagonal M5x35 (antiguo 990-
87 6684934 2.15 2.60
Arandela
88 6684661 2.15 2.60
Tubo de Aceite B (viejo 505-32710-20)
101 6691121 4.45 5.38
Clip 7 (antiguo 680-04019-21)
102 6692312 1.15 1.39
Arandela
103 6684661 2.15 2.60
Filtro del aceite (antiguo 487-32712-20/6696804)
104 6690919 1.15 1.39
Cuerpo del filtro de aceite (antiguo 486-32710-90)
105 6685249 2.31 2.80
Varilla de aceleración (antiguo 490-32910-20)
106 6690974 4.45 5.38
Guía del Acelerador (viejo 491-32710-20)
107 6690982 1.15 1.39
Bomba de Cebado Comp. (antiguo 442-25143-80)
108 6685139 5.94 7.18
Tubo de combustible 2,5x4x42 (antiguo 700-02504-04
109 6685138 1.15 1.39
Tubo de goma (antiguo 678-01740-20/6692291)
110 6692292 4.45 5.38
Cuerpo del filtro de la bomba (antiguo 675-11600-9
111 6685199 4.45 5.38
Tubo de combustible 2.5x4x150 (antiguo 700-02504-1
112 6692351 1.15 1.39
Goma de retorno hasta 7.2014 (antigua 6684627)
113 6697846 1.04 1.26
No hay información disponible, no se puede pedir
114 6697780
Tapa de ajuste (antiguo 190-32710-20)
115 6687956 1.15 1.39
Anillo (antiguo 707-32710-20)
116 6692590 1.15 1.39
Botón de estrangulación comp. (antiguo 704-32710-8
117 6692513 2.31 2.80
Pasador (antiguo 191-32710-20)
118 6687976 1.15 1.39
Anillo O
119 6697898 1.04 1.26
Anillo de empaquetadura P-21
119A 6699285 1.04 1.26
Tapa de depósito de aceite Ass'y (antiguo 642-3271
120 6692159 5.11 6.19
Tapa del tanque completa
121A 6692121 9.58 11.59
Conjunto de arranque de retroceso (antiguo 756-017
131 6692906 44.31 53.62
Tornillo de Roscar D5x14 (antiguo 990-72050-144)
132 6685275 1.15 1.39
Arandela
133 6689681 1.15 1.39
Polea de arranque (antiguo 774-01740-20)
134 6693060 3.30 3.99
Cuerda de Arranque 3 X 890 (antiguo 783-01740-20)
135 6693159 1.15 1.39
Carcasa del resorte de retroceso (antigua Art.nr.
136 6693093 7.75 9.38
Manija de inicio
137 6693228 2.31 2.80
Carcasa del ventilador
138 6686947 8.58 10.38
Tornillo de toque D4.5x20 (antiguo 990-72045-204)
139 6685191 1.15 1.39
Arandela
140 6684632 2.15 2.60
Pantalla de entrada (antiguo 578-25007-20)
151 6684700 4.29 5.19
Cuerpo de bomba (antiguo 575-25028-20/6696844)
152 6685211 8.41 10.18
Tornillo (antiguo 514-25001-20)
153 6685210 1.15 1.39
Junta de la bomba (antiguo 577-25007-20)
154 6685212 2.31 2.80
Diafragma de la bomba (antiguo 576-25006-20)
155 6685213 4.45 5.38
Tornillo de ajuste bajo (viejo 461-25027-20)
156 6690714 5.28 6.38
Resorte de ajuste Alto/Bajo (antiguo 623-25032-20)
157 6692048 2.31 2.80
Palanca de control (antiguo 473-25001-20)
158 6685217 3.30 3.99
Tornillo de fijación de pasador de bisagra (antigu
159 6685218 2.31 2.80
Resorte de válvula (antiguo 477-25088-20)
160 6690873 4.45 5.38
Pasador de bisagra (antiguo 605-25001-20)
161 6685219 1.15 1.39
Cubierta del diafragma (antiguo 476-25004-20)
162 6685222 4.45 5.38
Membrana de medición Comp. (antiguo 474-25001-80/6
163 6690827 11.71 14.17
Ya no disponible, sin reemplazo
164 6685220
Válvula de aguja (antiguo 603-25012-20)
165 6685215 5.28 6.38
Resorte de ajuste de ralentí (antiguo 463-25006-20
166 6685297 2.31 2.80
Tornillo de ajuste de ralentí (antiguo 462-25016-2
167 6685298 2.31 2.80
Tornillo de ajuste alto (antiguo 460-25027-20)
168 6690691 4.79 5.79
Muelle de ajuste alto (antiguo 485-25040-20)
169 6690897 3.30 3.99
Tornillo de ajuste (antiguo 548-25012-20)
170 6685223 1.15 1.39
Tornillo 5x14/w.s (antiguo 994-16050-141)
191 6695416 1.15 1.39
Cubierta de la bomba de aceite (antiguo 097-32900-
192 6686763 2.31 2.80
Tubería de aceite A (antiguo 515-32710-20)
193 6691223 3.30 3.99
Tornillo de Engranaje (antiguo 084-32900-20)
194 6686645 10.40 12.58
Esponja de ventilación (antiguo 567-01700-20)
195 6691400 1.15 1.39
Conjunto de bomba de aceite (antiguo 144-32902-90
196 6687324 10.56 12.78
Junta de ajuste de aceite (antiguo 488-32710-21/66
197 6690956 1.15 1.39
Ajustador de bomba de aceite (antiguo 501-32710-21
198 6691070 1.15 1.39
Anillo O P-6 (antiguo 6695663)
199 6697917 1.04 1.26
Set de carcasa de bomba de aceite, repuesto (viejo
200 6686681 9.74 11.78
Anillo O P-6 (antiguo 6695663)
201 6697917 1.04 1.26
Tornillo de Roscar D5x14 (antiguo 990-72050-144)
202 6685275 1.15 1.39
Tubo de combustible (antiguo 700-07105-02)
203 6685154 1.15 1.39
Captor de cadena (antiguo 125-32710-20)
204 6685155 1.15 1.39
Tornillo autoperforante D4.5x14 (antiguo 990-75045
205 6685152 1.15 1.39
Tuerca (antiguo 121-32530-20)
221 6685166 2.31 2.80
Tuerca de abrazadera de barra de cadena (antiguo 1
221A 6687105 1.15 1.39
Embrague Comp. (antiguo 6688559/6685362)
222 6685142 14.38 17.39
Rodamiento de agujas (antiguo 999-62101-301)
223 6685143 4.45 5.38
Carcasa del embrague comp.3/8 (antiguo 310-32900-2
224 6689013 14.19 17.17
Arandela
225 6685145 2.31 2.80
Tornillo autorroscante D4x10 (antiguo 993-41040-10
226 6685161 1.15 1.39
Placa (antiguo 466-32710-21 & 6690789)
227 6690790 2.31 2.80
Placa de guía A (antiguo 6690733)
227A 6697599 2.80 3.39
Collar del cigüeñal (antiguo 511-32900-20)
228 6685146 2.31 2.80
Tornillo autorroscante D4x10 (antiguo 993-41040-10
229 6685161 1.15 1.39
Tornillo 2.6x5 (antiguo 993-30026-050)
232 6695269 1.15 1.39
Extractor de Cadena
234B 6698986 13.35 16.15
Engranaje (a) (viejo 301-72000-20)
235 6685168 2.31 2.80
Placa de guía B (antiguo 462-32911-21/6690755)
237 6690756 2.31 2.80
Comp de estuche lateral. (old 6686104)
244 6698015 9.24 11.18
Asamblea de perno de ajuste de tensión (antiguo 11
247 6687072 3.30 3.99
Tuerca de bloqueo de nylon 4 (antiguo 991-78040-01
261 6695163 1.15 1.39
Tornillo autorroscante 5x40 (antiguo 990-73050-404
262 6695108 1.15 1.39
Collarín de Amortiguador A (antiguo 275-32710-20)
263 6688480 1.15 1.39
Amortiguador A (antiguo 219-32750-20)
264 6688117 1.15 1.39
Componente de Mango Trasero B (antiguo 011-32900-8
266 6685645 5.61 6.79
Tapa de pasador de empuje (antiguo 725-32161-20)
267 6692680 1.15 1.39
Resorte de tope (viejo 066-32300-20)
268 6686447 1.15 1.39
Pasador de empuje (antiguo 064-32530-20)
269 6686430 1.15 1.39
Palanca de seguridad (antiguo 257-32910-20)
270 6688363 1.15 1.39
Palanca del acelerador (antiguo 060-32910-20)
271 6686392 1.15 1.39
Muelle Palanca del Acelerador (viejo 061-32710-20)
272 6686416 2.31 2.80
Mango trasero (antiguo 010-32900-20)
273 6685620 7.59 9.18
Tornillo autorroscante 5x35 (antiguo 990-73050-354
274 6695107 1.15 1.39
Tornillo autoperforante D4x15 (antiguo 993-41040-1
275 6685148 1.15 1.39
Mango delantero (antiguo 209-32946-20/6688076)
276 6688083 6.28 7.59
Amortiguador B (antiguo 266-32750-20/6688412)
277 6688412 1.15 1.39
Collar amortiguador B (antiguo 276-32710-20)
278 6688485 1.15 1.39
Tornillo autorroscante 5x35 (antiguo 990-73050-354
279 6695107 1.15 1.39
Ya no disponible, sin reemplazo
280 6694879
Arandela
281 6695211 1.15 1.39
Arandela
282 6685070 1.15 1.39
Guardamano frontal comp. (antiguo 805-32710-80)
283 6693461 6.28 7.59
Llave Combinada 10/19mm (antiguo 013-29323-50/6685
501 6685257 3.30 3.99
Llave combinada de caja 13x19 Minus (antiguo 883-3
501A 6693809 4.45 5.38
Cubierta de Cadena 14" (antiguo 946-32753-20)
502 6685256 6.44 7.79
No hay información disponible, no se puede pedir
503A 6685401
No hay información disponible, no se puede pedir
510 6685159
No hay información disponible, no se puede pedir
511 6685160
No hay información disponible, no se puede pedir
512 6686854
No hay información disponible, no se puede pedir
513 6697852
No hay información disponible, no se puede pedir
514 6697854
No hay información disponible, no se puede pedir
515 6697889
No hay información disponible, no se puede pedir
601 6699529

Hay 0 artículos en su cesta de la compra.
