Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki H41MB'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

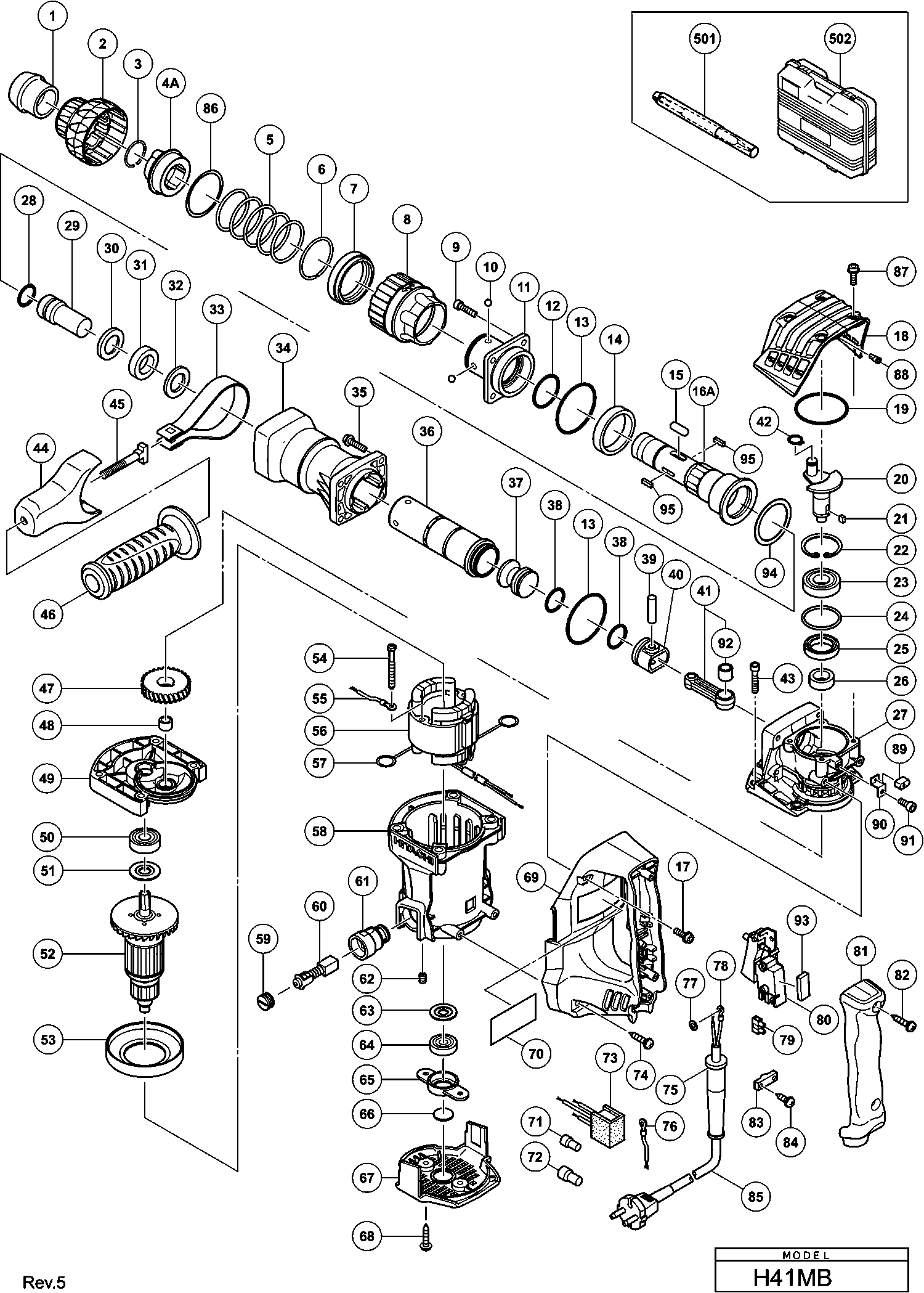

Dibujo técnico de los/las Hikoki H41MB
Lista de las piezas de repuesto de Hikoki H41MB
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Capuchón frontal H45ma/h60ma/mb H45mr | ||||
| 1 | 333259 | 1.95 | 2.36 | |
| Empuñadura (a) | ||||
| 2 | 333258 | 2.93 | 3.54 | |
| Anillo de bloqueo | ||||
| 3 | 318590 | 1.65 | 2.00 | |
| Jaula de Aguja Dh18vb | ||||
| 4 | 331539 | 26.05 | 31.52 | |
| Porta agujas para Europa, bra,isr,uae,mal,ind | ||||
| 4A | 339240 | 14.85 | 17.97 | |
| Resorte (a) Dh18vb | ||||
| 5 | 333256 | 1.95 | 2.36 | |
| Anillo de bloqueo | ||||
| 6 | 333255 | 1.04 | 1.26 | |
| Sostenedor de la Bola | ||||
| 7 | 320810 | 12.15 | 14.70 | |
| Agarre (b) | ||||
| 8 | 333254 | 1.95 | 2.36 | |
| Tornillo de empaquetadura M6x25 | ||||
| 9 | 981942 | 1.65 | 2.00 | |
| Bola de acero D6.35 (10 piezas) | ||||
| 10 | 959150 | 1.35 | 1.63 | |
| Capuchón frontal H45ma/h60ma/mb H45mr | ||||
| 11 | 333248 | 24.61 | 29.78 | |
| Anillo O (s-34) | ||||
| 12 | 980879 | 1.05 | 1.27 | |
| Anillo O (s-48) | ||||
| 13 | 980715 | 2.40 | 2.90 | |
| Retenedor Amortiguador | ||||
| 14 | 333249 | 3.90 | 4.72 | |
| Rodillo de agujas D8x20 | ||||
| 15 | 331536 | 1.88 | 2.27 | |
| No hay información disponible, no se puede pedir | ||||
| 16 | 333250 | |||
| Manga de retención (antiguo 333250) | ||||
| 16A | 339241 | 60.64 | 73.37 | |
| Tornillo M5X16 | ||||
| 17 | 994192 | 1.04 | 1.26 | |
| Cubierta de Cigüeñal H41sa/h45ma | ||||
| 18 | 333260 | 5.93 | 7.17 | |
| Cilindro Junta Tórica (b) | ||||
| 19 | 878713 | 2.10 | 2.54 | |
| Cigüeñal | ||||
| 20 | 333244 | 16.36 | 19.80 | |
| Chaveta 4x4x8 | ||||
| 21 | 980809 | 1.04 | 1.26 | |
| Arandela D40 | ||||
| 22 | 948391 | 1.65 | 2.00 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 23 | 6203DD | 7.65 | 9.26 | |
| Anillo O (s-40) | ||||
| 24 | 996363 | 1.65 | 2.00 | |
| Sello de aceite | ||||
| 25 | 310119 | 3.60 | 4.36 | |
| Anillo espaciador | ||||
| 26 | 333245 | 2.93 | 3.54 | |
| Caja de cigüeñal | ||||
| 27 | 333243 | 28.05 | 33.94 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 28 | 313396 | 4.80 | 5.81 | |
| Segundo Martillo | ||||
| 29 | 334218 | 12.75 | 15.43 | |
| Arandela Amortiguadora H25pv | ||||
| 30 | 331224 | 4.65 | 5.63 | |
| Anillo amortiguador | ||||
| 31 | 321835 | 6.45 | 7.80 | |
| Soporte del amortiguador | ||||
| 32 | 331225 | 4.65 | 5.63 | |
| Banda | ||||
| 33 | 333261 | 3.90 | 4.72 | |
| Caja del Cilindro | ||||
| 34 | 333251 | 22.83 | 27.62 | |
| Tornillo Allen M6x25 | ||||
| 35 | 991712 | 1.05 | 1.27 | |
| CILINDRO | ||||
| 36 | 333252 | 21.04 | 25.46 | |
| Golpeador | ||||
| 37 | 333253 | 8.03 | 9.71 | |
| Anillo O | ||||
| 38 | 986104 | 1.05 | 1.27 | |
| Pasador del pistón | ||||
| 39 | 980708 | 2.40 | 2.90 | |
| PISTÓN | ||||
| 40 | 326369 | 3.30 | 3.99 | |
| Varilla de conexión Ass'y Inclu.92 | ||||
| 41 | 334220 | 21.73 | 26.29 | |
| Arandela de resorte D10 (10 piezas) | ||||
| 42 | 939540 | 1.95 | 2.36 | |
| Tornillo Hex. con bloqueo de sellado M6x35 | ||||
| 43 | 324056 | 1.65 | 2.00 | |
| MONTAJE | ||||
| 44 | 333262 | 3.90 | 4.72 | |
| Perno del mango Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 45 | 333227 | 13.58 | 16.43 | |
| No hay información disponible, no se puede pedir | ||||
| 46 | 330209 | |||
| Primera Engranaje | ||||
| 47 | 333246 | 17.60 | 21.30 | |
| RODAMIENTO DE AGUJAS | ||||
| 48 | 939299 | 10.65 | 12.89 | |
| Caja de engranajes | ||||
| 49 | 333268 | 22.83 | 27.62 | |
| Rodamiento de bolas 6201dducmav2s | ||||
| 50 | 6201DD | 6.30 | 7.62 | |
| Anillo de polvo | ||||
| 51 | 302429 | 1.05 | 1.27 | |
| ARMADURA 230V | ||||
| 52 | 360903E | 70.20 | 84.94 | |
| ANKER 110-115 VOLT | ||||
| 52 | 360903C | 65.56 | 79.33 | |
| Guía de ventilador | ||||
| 53 | 331252 | 2.10 | 2.54 | |
| Tornillo de rosca de cabeza hexagonal D5x50 | ||||
| 54 | 953121 | 1.04 | 1.26 | |
| Cable interno | ||||
| 55 | 990861 | 1.05 | 1.27 | |
| VELD 110 VOLT | ||||
| 56 | 340780C | 44.33 | 53.64 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 56 | 340788F | 42.08 | 50.91 | |
| VELD 110 VOLT | ||||
| 56 | 340788B | 34.60 | 41.87 | |
| Punto de contacto del Portaescobillas | ||||
| 57 | 930703 | 2.40 | 2.90 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 58 | 333267 | 21.04 | 25.46 | |
| Tapa del cepillo | ||||
| 59 | 945161 | 1.20 | 1.45 | |
| Escobilla de carbono (1 par) | ||||
| 60 | 999043 | 4.50 | 5.44 | |
| Soporte de Cepillo de Carbono | ||||
| 61 | 958900 | 6.45 | 7.80 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 62 | 938477 | 1.05 | 1.27 | |
| Arandela (a) | ||||
| 63 | 982631 | 1.04 | 1.26 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 64 | 608VVM | 5.70 | 6.90 | |
| Soporte De Cojinete | ||||
| 65 | 331254 | 2.10 | 2.54 | |
| Sello de polvo | ||||
| 66 | 333263 | 1.04 | 1.26 | |
| Cubierta trasera | ||||
| 67 | 333264 | 3.90 | 4.72 | |
| Tornillo autoperforante (con brida) D5x20 (negro) | ||||
| 68 | 302089 | 1.05 | 1.27 | |
| Manija TSC 55 | ||||
| 69 | 333265 | 12.30 | 14.88 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 71 | 959140 | 3.30 | 3.99 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 72 | 959141 | 3.75 | 4.54 | |
| CONDENSADOR | ||||
| 73 | 331203 | 4.20 | 5.08 | |
| Tornillo autoperforante (con brida) D5x20 (negro) | ||||
| 74 | 302089 | 1.05 | 1.27 | |
| Armadura de cable D10.7 | ||||
| 75 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 75 | 958049 | 1.04 | 1.26 | |
| Cable interno | ||||
| 76 | 981974 | 1.65 | 2.00 | |
| Anillo M4 (10 piezas) | ||||
| 77 | 949423 | 1.05 | 1.27 | |
| Terminal M4.0 (10 piezas) | ||||
| 78 | 930804 | 3.00 | 3.63 | |
| Terminal de Conexión | ||||
| 78 | 980063 | 1.04 | 1.26 | |
| Bloque de Terminal | ||||
| 79 | 938307 | 2.13 | 2.57 | |
| Interruptor (b) (Tipo de Tornillo 1p) Con Bloqueo | ||||
| 80 | 306143 | 17.05 | 20.63 | |
| Cubierta del Mango | ||||
| 81 | 331205 | 9.00 | 10.89 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 82 | 307028 | 1.05 | 1.27 | |
| Abrazadera del cordón | ||||
| 83 | 960266 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 84 | 984750 | |||
| Cable de 5m 2 X 1,0 W/Plug 13a/250v Para Gbr | ||||
| 85 | 500440Z | 20.49 | 24.79 | |
| Cable 5M 2 X1.0 Ho7rn-f (sin enchufe) | ||||
| 85 | 500454Z | 15.54 | 18.80 | |
| Arandela | ||||
| 86 | 333688 | 1.05 | 1.27 | |
| Tornillo Allen | ||||
| 87 | 998485 | 1.05 | 1.27 | |
| VÁLVULA | ||||
| 88 | 995396 | 1.80 | 2.18 | |
| Arandela de fieltro D 20/14 2mm | ||||
| 89 | 334217 | 1.95 | 2.36 | |
| CUBIERTA | ||||
| 90 | 334216 | 1.05 | 1.27 | |
| Cerradura de sellado Hd. Tornillo Allen M4x8 | ||||
| 91 | 877838 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 92 | 334219 | |||
| Caucho | ||||
| 93 | 325910 | 1.80 | 2.18 | |
| Arandela | ||||
| 94 | 334636 | 1.05 | 1.27 | |
| Llave de Cilindro Para Europa,bra,isr,uae,mal,ind | ||||
| 95 | 337605 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 313471 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 333266 | |||
| Grasa (tubo de 30 Gramos) | ||||
| 601 | 981840 | 8.40 | 10.16 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 602 | 308471 | 12.75 | 15.43 | |
| Grasa (bote de 500 gramos) | ||||
| 603 | 980927 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 604 | 313472 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 313473 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 313474 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 313475 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 313476 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 313477 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 313478 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 313479 | |||
