Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki H41SA'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

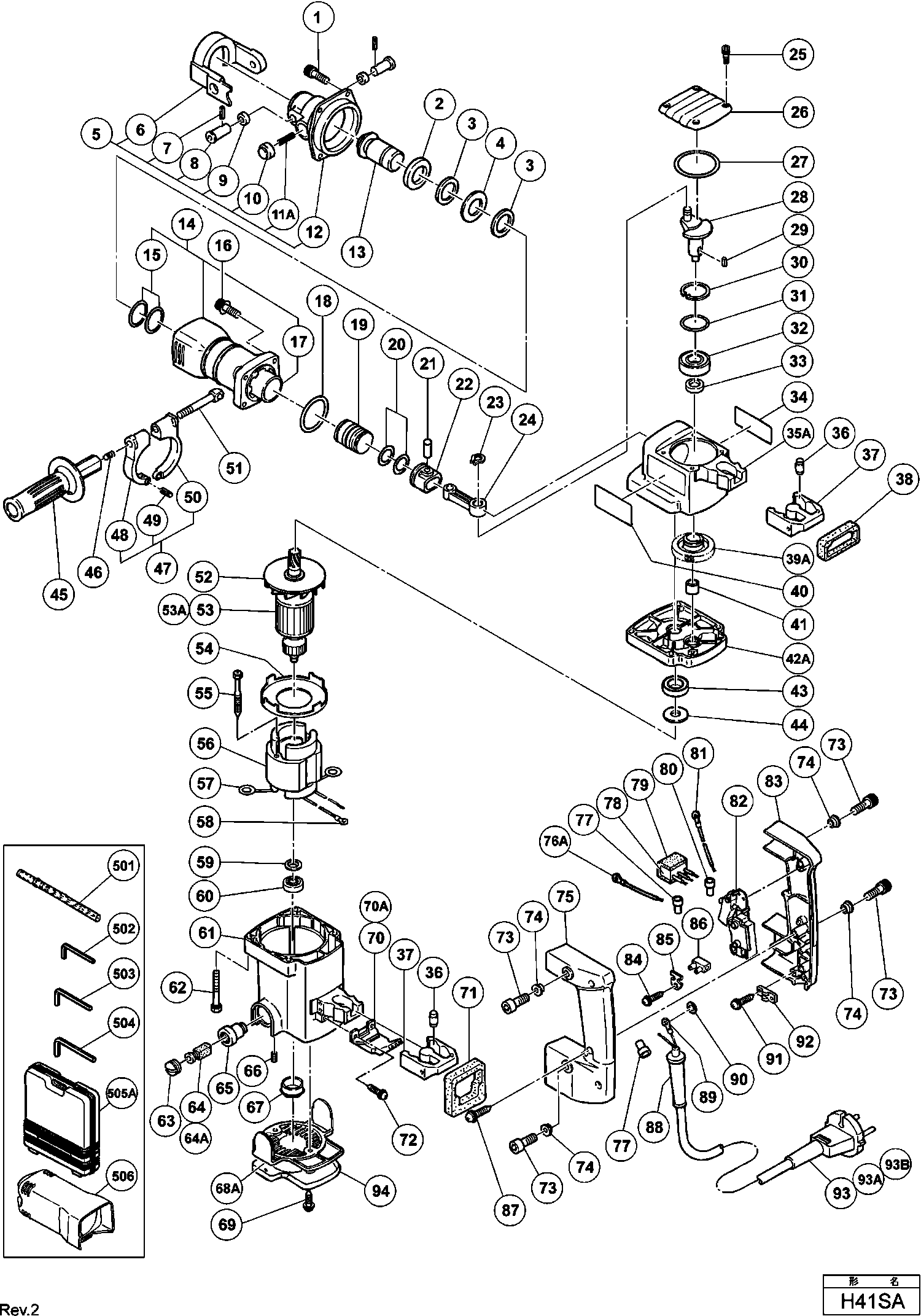

Dibujo técnico de los/las Hikoki H41SA
Lista de las piezas de repuesto de Hikoki H41SA
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo de empaquetadura M7x25 (antiguo 991696) | ||||
| 1 | 993040 | 2.40 | 2.90 | |
| Anillo de amortiguador | ||||
| 2 | 991695 | 5.85 | 7.08 | |
| Anillo amortiguador | ||||
| 3 | 983235 | 4.50 | 5.44 | |
| ARANDELA | ||||
| 4 | 983236 | 1.95 | 2.36 | |
| Tapa frontal + conjunto de soporte de cincel | ||||
| 5 | 993042 | 221.65 | 268.20 | |
| Porta cincel | ||||
| 6 | 990131 | 35.06 | 42.43 | |
| Pasador de rodillo D4x20 | ||||
| 7 | 991697 | 1.05 | 1.27 | |
| Pasador de soporte | ||||
| 8 | 990135 | 11.85 | 14.34 | |
| Pequeño caucho (b) | ||||
| 9 | 990134 | 2.40 | 2.90 | |
| Botón AGC 18 | ||||
| 10 | 990133 | 9.60 | 11.62 | |
| Muelle | ||||
| 11A | 331239 | 1.05 | 1.27 | |
| Caja Frontal | ||||
| 12 | 991693 | 99.14 | 119.96 | |
| Martillo | ||||
| 13 | 991708 | 35.06 | 42.43 | |
| Caja de Cilindro Completa H41sa Includ.8,10 | ||||
| 14 | 310109 | 151.66 | 183.51 | |
| Anillo O (a) | ||||
| 15 | 983234 | 8.70 | 10.53 | |
| Tornillo Nylock M7x25 | ||||
| 16 | 993041 | 1.05 | 1.27 | |
| CILINDRO | ||||
| 17 | 310110 | 107.94 | 130.60 | |
| Anillo O (s-48) | ||||
| 18 | 980715 | 2.40 | 2.90 | |
| Golpeador | ||||
| 19 | 310112 | 13.75 | 16.64 | |
| Anillo O | ||||
| 20 | 986104 | 1.05 | 1.27 | |
| Pasador del pistón | ||||
| 21 | 980708 | 2.40 | 2.90 | |
| PISTÓN | ||||
| 22 | 310113 | 9.90 | 11.98 | |
| Arandela de resorte D10 (10 piezas) | ||||
| 23 | 939540 | 1.95 | 2.36 | |
| VARILLA CONICA | ||||
| 24 | 310114 | 9.30 | 11.25 | |
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 25 | 983162 | 1.05 | 1.27 | |
| Cubierta de Cigüeñal H41sa/h45ma | ||||
| 26 | 310115 | 7.65 | 9.26 | |
| Anillo O (s-55) | ||||
| 27 | 980744 | 2.55 | 3.09 | |
| Cigüeñal | ||||
| 28 | 310116 | 43.86 | 53.07 | |
| Cuña incrustada 4x4x10 *td5-1-4* | ||||
| 29 | 930511 | 2.40 | 2.90 | |
| Arandela D40 | ||||
| 30 | 948391 | 1.65 | 2.00 | |
| Anillo O (s-40) | ||||
| 31 | 996363 | 1.65 | 2.00 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 32 | 6203DD | 7.65 | 9.26 | |
| Sello de aceite | ||||
| 33 | 310119 | 3.60 | 4.36 | |
| Caja de cigüeñal | ||||
| 35A | 310117 | 37.95 | 45.92 | |
| Amortiguador de mango | ||||
| 36 | 310124 | 4.20 | 5.08 | |
| Soporte | ||||
| 37 | 310123 | 11.85 | 14.34 | |
| Empaquetadura de Mango (a) | ||||
| 38 | 310126 | 1.05 | 1.27 | |
| Primera Engranaje | ||||
| 39A | 310120 | 27.50 | 33.28 | |
| RODAMIENTO DE AGUJAS | ||||
| 41 | 939299 | 10.65 | 12.89 | |
| Cubierta de Engranaje Ass'y Includ.34 | ||||
| 42A | 310129 | 29.29 | 35.44 | |
| Rodamiento de bolas 6201vvcmps2s | ||||
| 43 | 6201VV | 6.45 | 7.80 | |
| ARANDELA | ||||
| 44 | 971736 | 1.05 | 1.27 | |
| Ventilador | ||||
| 52 | 310130 | 6.60 | 7.99 | |
| ARMADURA 230V | ||||
| 53 | 360360E | 113.71 | 137.59 | |
| Armature 240v | ||||
| 53 | 360360F | 113.71 | 137.59 | |
| No hay información disponible, no se puede pedir | ||||
| 53A | 360360U | |||
| Guía de ventilador | ||||
| 54 | 980931 | 4.20 | 5.08 | |
| Tornillo de rosca de cabeza hexagonal D5x50 | ||||
| 55 | 953121 | 1.04 | 1.26 | |
| Ensamblaje de Estator 220v Incluyendo.50 Para Kor | ||||
| 56 | 340317G | 71.09 | 86.02 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 56 | 340317E | 69.99 | 84.68 | |
| Punto de contacto del Portaescobillas | ||||
| 57 | 930703 | 2.40 | 2.90 | |
| Terminal M4.0 (10 piezas) | ||||
| 58 | 930804 | 3.00 | 3.63 | |
| Arandela (a) | ||||
| 59 | 982631 | 1.04 | 1.26 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 60 | 608VVM | 5.70 | 6.90 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 61 | 310146 | 40.84 | 49.41 | |
| Perno M5x45 | ||||
| 62 | 980951 | 1.05 | 1.27 | |
| Cubierta del cepillo | ||||
| 63 | 935829 | 1.05 | 1.27 | |
| Escobilla de carbono (1 par) | ||||
| 64 | 999043 | 4.50 | 5.44 | |
| Soporte de Cepillo de Carbono | ||||
| 65 | 971001 | 6.45 | 7.80 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 66 | 938477 | 1.05 | 1.27 | |
| CASQUILLO DE COJINETE (B) | ||||
| 67 | 310111 | 8.40 | 10.16 | |
| Cubierta trasera H41sa/h45ma Inclu.62 | ||||
| 68A | 314130 | 7.65 | 9.26 | |
| No hay información disponible, no se puede pedir | ||||
| 69 | 307811 | |||
| Soporte Interno de Cable | ||||
| 70 | 980754 | 7.65 | 9.26 | |
| Soporte para Cableado | ||||
| 70A | 310424 | 9.30 | 11.25 | |
| Empaquetadura de Mango (b) | ||||
| 71 | 310125 | 1.65 | 2.00 | |
| Tornillo autoperforante | ||||
| 72 | 985480 | 1.05 | 1.27 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 73 | 991690 | 1.05 | 1.27 | |
| Casquillo Espaciador | ||||
| 74 | 991711 | 1.05 | 1.27 | |
| Manija Izquierda (b) | ||||
| 75 | 310142 | 13.50 | 16.34 | |
| Cable interno | ||||
| 76A | 981974 | 1.65 | 2.00 | |
| Condensador (antiguo 930030/991313) | ||||
| 78 | 994273 | 4.29 | 5.19 | |
| Condensador (antiguo 987178) | ||||
| 78 | 930039 | 1.95 | 2.36 | |
| Caucho | ||||
| 79 | 930153 | 1.04 | 1.26 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 80 | 959140 | 3.30 | 3.99 | |
| Cable interno | ||||
| 81 | 990861 | 1.05 | 1.27 | |
| Interruptor Div. Martillos perforadores para EE. U | ||||
| 82 | 992891 | 22.83 | 27.62 | |
| Asa (a) | ||||
| 83 | 310141 | 14.10 | 17.06 | |
| Bloque de Terminal | ||||
| 86 | 938307 | 2.13 | 2.57 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 87 | 307028 | 1.05 | 1.27 | |
| Protector de cable D8.8 | ||||
| 88 | 380090 | 1.04 | 1.26 | |
| Casquillo del cable D10.1 | ||||
| 88 | 938051 | 1.04 | 1.26 | |
| Terminales M4 (iso-rojo) para cable | ||||
| 89 | 992810 | 1.04 | 1.26 | |
| Anillo M4 (10 piezas) | ||||
| 90 | 949423 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 91 | 984750 | |||
| Clip para cuerda | ||||
| 92 | 981987Z | 1.05 | 1.27 | |
| Abrazadera del cordón | ||||
| 92 | 960266 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 93 | 500391Z | |||
| Placa de protección de metal H41sa | ||||
| 94 | 314262 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 980752 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 943277 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 944458 | |||
| No hay información disponible, no se puede pedir | ||||
| 504 | 944459 | |||
| No hay información disponible, no se puede pedir | ||||
| 505A | 310131 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 980753 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 234001 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 981922 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 981923 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 982705 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 981924 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 982710 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 955186 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 955183 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 955181 | |||
| No hay información disponible, no se puede pedir | ||||
| 611A | 323357 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 991342 | |||
| No hay información disponible, no se puede pedir | ||||
| 613 | 991343 | |||
| No hay información disponible, no se puede pedir | ||||
| 614 | 991344 | |||
| No hay información disponible, no se puede pedir | ||||
| 615 | 982702 | |||
| No hay información disponible, no se puede pedir | ||||
| 616 | 982703 | |||
| No hay información disponible, no se puede pedir | ||||
| 617 | 982704 | |||
| No hay información disponible, no se puede pedir | ||||
| 618 | 981929 | |||
| No hay información disponible, no se puede pedir | ||||
| 619 | 981930 | |||
| No hay información disponible, no se puede pedir | ||||
| 620 | 981931 | |||
| No hay información disponible, no se puede pedir | ||||
| 622 | 944574 | |||
| No hay información disponible, no se puede pedir | ||||
| 623A | 318085 | |||
| No hay información disponible, no se puede pedir | ||||
| 624 | 982711 | |||
| No hay información disponible, no se puede pedir | ||||
| 625 | 956126 | |||
| Cubierta del caso del cilindro Excepto para Kor | ||||
| 626 | 310132 | 19.94 | 24.12 | |
| Grasa (tubo de 30 Gramos) | ||||
| 627 | 981840 | 8.40 | 10.16 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 628 | 308471 | 12.75 | 15.43 | |
| Grasa (bote de 500 gramos) | ||||
| 629 | 980927 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 630 | 311816 | |||
| Kit de servicio (h 41sa) | ||||
| 631 | 313291 | 93.36 | 112.97 | |
| No hay información disponible, no se puede pedir | ||||
| 632 | 320859 | |||
