Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki H41SD'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

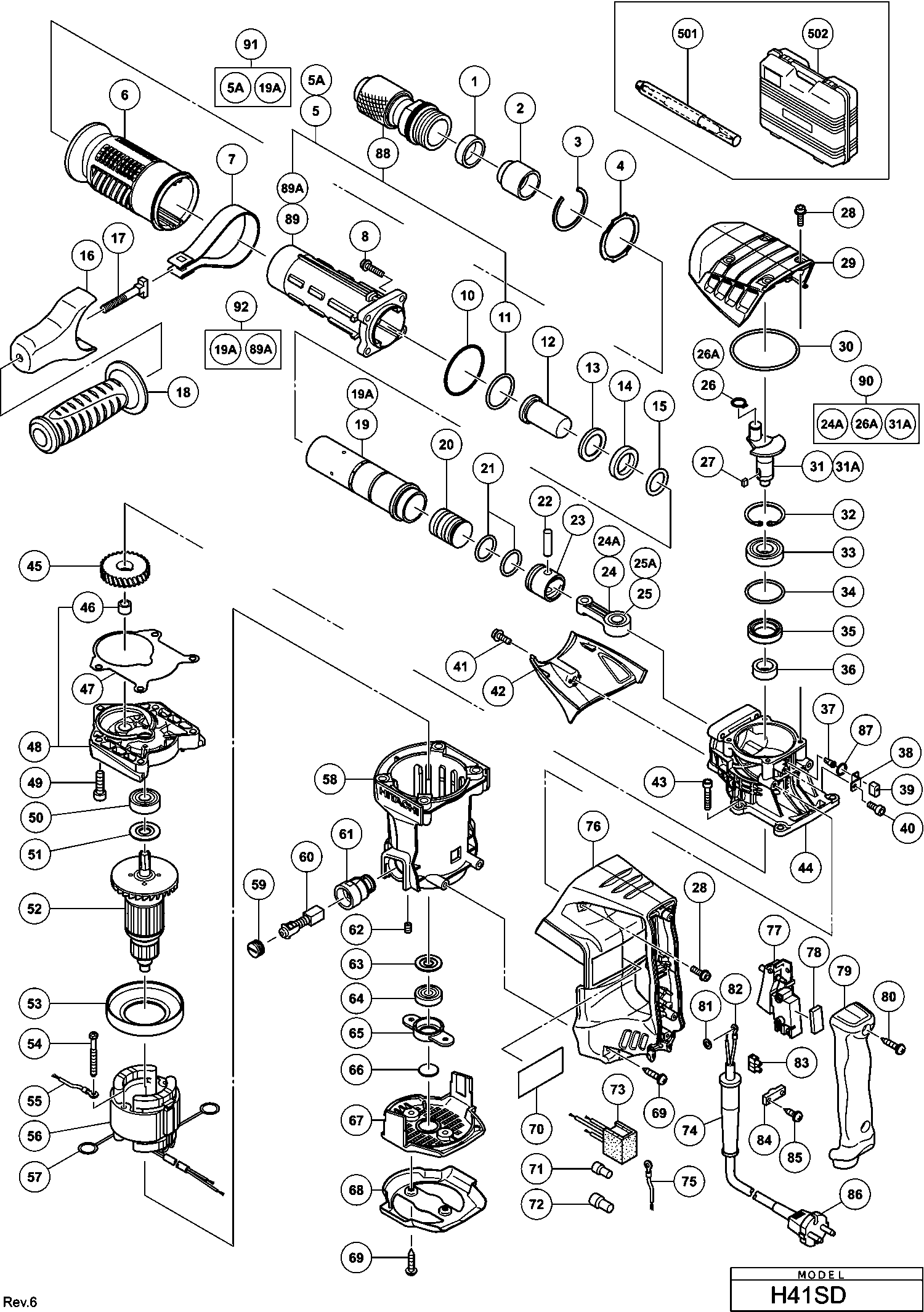

Dibujo técnico de los/las Hikoki H41SD
Lista de las piezas de repuesto de Hikoki H41SD
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Retenedor Amortiguador | ||||
| 1 | 334946 | 1.95 | 2.36 | |
| Soporte de Martillo | ||||
| 2 | 334950 | 8.25 | 9.98 | |
| Anillo de Retención D45 | ||||
| 3 | 333856 | 3.15 | 3.81 | |
| Arandela Delantera | ||||
| 4 | 333855 | 1.05 | 1.27 | |
| Ensamblaje de Caja de Cilindro | ||||
| 5 | 334945 | 61.88 | 74.87 | |
| No hay información disponible, no se puede pedir | ||||
| 5A | 339599 | |||
| Cubierta de la Caja del Cilindro | ||||
| 6 | 333854 | 4.65 | 5.63 | |
| Banda | ||||
| 7 | 333261 | 3.90 | 4.72 | |
| Tornillo Allen M6x25 | ||||
| 8 | 991712 | 1.05 | 1.27 | |
| Anillo O (s-48) | ||||
| 10 | 980715 | 2.40 | 2.90 | |
| Anillo O | ||||
| 11 | 883771 | 1.80 | 2.18 | |
| Segundo Martillo | ||||
| 12 | 334947 | 37.95 | 45.92 | |
| Arandela Amortiguadora | ||||
| 13 | 333852 | 3.75 | 4.54 | |
| Amortiguador | ||||
| 14 | 333851 | 3.00 | 3.63 | |
| Anillo O (a) | ||||
| 15 | 983234 | 8.70 | 10.53 | |
| MONTAJE | ||||
| 16 | 333262 | 3.90 | 4.72 | |
| Perno del mango Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 17 | 333227 | 13.58 | 16.43 | |
| No hay información disponible, no se puede pedir | ||||
| 18 | 330209 | |||
| CILINDRO | ||||
| 19 | 333850 | 21.04 | 25.46 | |
| No hay información disponible, no se puede pedir | ||||
| 19A | 339601 | |||
| Golpeador | ||||
| 20 | 334944 | 9.00 | 10.89 | |
| Anillo O | ||||
| 21 | 986104 | 1.05 | 1.27 | |
| Pasador del pistón | ||||
| 22 | 980708 | 2.40 | 2.90 | |
| PISTÓN | ||||
| 23 | 333848 | 5.70 | 6.90 | |
| VARILLA CONICA | ||||
| 24 | 333847 | 21.73 | 26.29 | |
| No hay información disponible, no se puede pedir | ||||
| 24A | 339603 | |||
| RODAMIENTO DE AGUJAS | ||||
| 25 | 335303 | 4.35 | 5.26 | |
| Rodamiento de agujas Nsk Aj50 1203 | ||||
| 25A | 980756 | 10.65 | 12.89 | |
| Arandela de resorte D10 (10 piezas) | ||||
| 26 | 939540 | 1.95 | 2.36 | |
| Arandela de resorte D12 (10 piezas) | ||||
| 26A | 939542 | 1.50 | 1.82 | |
| Chaveta 4x4x8 | ||||
| 27 | 980809 | 1.04 | 1.26 | |
| Tornillo M5X16 | ||||
| 28 | 994192 | 1.04 | 1.26 | |
| Cubierta de Cigüeñal H41sa/h45ma | ||||
| 29 | 333858 | 7.80 | 9.44 | |
| Anillo-O (jas02060) | ||||
| 30 | 878867 | 3.30 | 3.99 | |
| Cigüeñal | ||||
| 31 | 333846 | 29.56 | 35.77 | |
| No hay información disponible, no se puede pedir | ||||
| 31A | 339602 | |||
| Arandela D40 | ||||
| 32 | 948391 | 1.65 | 2.00 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 33 | 6203DD | 7.65 | 9.26 | |
| Anillo O (s-40) | ||||
| 34 | 996363 | 1.65 | 2.00 | |
| Sello de aceite | ||||
| 35 | 310119 | 3.60 | 4.36 | |
| Anillo espaciador | ||||
| 36 | 333245 | 2.93 | 3.54 | |
| VÁLVULA | ||||
| 37 | 995396 | 1.80 | 2.18 | |
| CUBIERTA | ||||
| 38 | 335301 | 1.04 | 1.26 | |
| Arandela de fieltro D 20/14 2mm | ||||
| 39 | 334217 | 1.95 | 2.36 | |
| Cerradura de sellado Hd. Tornillo Allen M4x8 | ||||
| 40 | 877838 | 1.05 | 1.27 | |
| Tornillo Allen Hd M5x12 | ||||
| 41 | 998471 | 1.05 | 1.27 | |
| Capucha | ||||
| 42 | 333857 | 1.80 | 2.18 | |
| Tornillo Hex. con bloqueo de sellado M6x35 | ||||
| 43 | 324056 | 1.65 | 2.00 | |
| Caja de cigüeñal | ||||
| 44 | 333845 | 16.23 | 19.63 | |
| Primera Engranaje | ||||
| 45 | 333246 | 17.60 | 21.30 | |
| RODAMIENTO DE AGUJAS | ||||
| 46 | 939299 | 10.65 | 12.89 | |
| Empaque de sello (b) | ||||
| 47 | 334949 | 2.25 | 2.72 | |
| Caja de engranajes | ||||
| 48 | 334943 | 20.21 | 24.46 | |
| Tapa de bloqueo Hd. Tornillo Allen M6x20 (antiguo | ||||
| 49 | 992803 | 1.05 | 1.27 | |
| Rodamiento de bolas 6201dducmav2s | ||||
| 50 | 6201DD | 6.30 | 7.62 | |
| Anillo de polvo | ||||
| 51 | 302429 | 1.05 | 1.27 | |
| ARMADURA 230V | ||||
| 52 | 360946E | 62.56 | 75.70 | |
| Guía de ventilador | ||||
| 53 | 331252 | 2.10 | 2.54 | |
| Tornillo de rosca de cabeza hexagonal D5x50 | ||||
| 54 | 953121 | 1.04 | 1.26 | |
| Cable interno | ||||
| 55 | 990861 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 56 | 340788K | |||
| Punto de contacto del Portaescobillas | ||||
| 57 | 930703 | 2.40 | 2.90 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 58 | 333267 | 21.04 | 25.46 | |
| Tapa del cepillo | ||||
| 59 | 945161 | 1.20 | 1.45 | |
| Escobilla de carbono (1 par) | ||||
| 60 | 999043 | 4.50 | 5.44 | |
| Soporte de Cepillo de Carbono | ||||
| 61 | 958900 | 6.45 | 7.80 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 62 | 938477 | 1.05 | 1.27 | |
| Arandela (a) | ||||
| 63 | 982631 | 1.04 | 1.26 | |
| Rodamiento de bolas 608vvmc2eps2l | ||||
| 64 | 608VVM | 5.70 | 6.90 | |
| Soporte De Cojinete | ||||
| 65 | 331254 | 2.10 | 2.54 | |
| Sello de polvo | ||||
| 66 | 333263 | 1.04 | 1.26 | |
| Cubierta trasera | ||||
| 67 | 333264 | 3.90 | 4.72 | |
| Placa | ||||
| 68 | 333860 | 3.00 | 3.63 | |
| Tornillo autoperforante (con brida) D5x20 (negro) | ||||
| 69 | 302089 | 1.05 | 1.27 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 71 | 959140 | 3.30 | 3.99 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 72 | 959141 | 3.75 | 4.54 | |
| CONDENSADOR | ||||
| 73 | 331203 | 4.20 | 5.08 | |
| Armadura de cable D10.7 | ||||
| 74 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 74 | 958049 | 1.04 | 1.26 | |
| Cable interno | ||||
| 75 | 981974 | 1.65 | 2.00 | |
| Manija TSC 55 | ||||
| 76 | 333861 | 14.10 | 17.06 | |
| Interruptor (b) (Tipo de Tornillo 1p) Con Bloqueo | ||||
| 77 | 306143 | 17.05 | 20.63 | |
| Hoja de goma | ||||
| 78 | 335302 | 1.04 | 1.26 | |
| Cubierta del Mango | ||||
| 79 | 331205 | 9.00 | 10.89 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 80 | 307028 | 1.05 | 1.27 | |
| Anillo M4 (10 piezas) | ||||
| 81 | 949423 | 1.05 | 1.27 | |
| Terminal de Conexión | ||||
| 82 | 980063 | 1.04 | 1.26 | |
| Bloque de Terminal | ||||
| 83 | 938307 | 2.13 | 2.57 | |
| Abrazadera del cordón | ||||
| 84 | 960266 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 85 | 984750 | |||
| Cable de 5m 2 X 1,0 W/Plug 13a/250v Para Gbr | ||||
| 86 | 500440Z | 20.49 | 24.79 | |
| Anillo O (s-10) | ||||
| 87 | 987105 | 1.05 | 1.27 | |
| Capuchón frontal H45ma/h60ma/mb H45mr | ||||
| 88 | 337616 | 44.83 | 54.24 | |
| Caja del cilindro | ||||
| 89 | 337617 | 15.40 | 18.63 | |
| No hay información disponible, no se puede pedir | ||||
| 89A | 339600 | |||
| No hay información disponible, no se puede pedir | ||||
| 90 | 339613 | |||
| No hay información disponible, no se puede pedir | ||||
| 91 | 339614 | |||
| No hay información disponible, no se puede pedir | ||||
| 92 | 339615 | |||
| No hay información disponible, no se puede pedir | ||||
| 501 | 980752 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 333862 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 980753 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 234001 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 323357 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 318085 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 320859 | |||
| Grasa (tubo de 30 Gramos) | ||||
| 606 | 981840 | 8.40 | 10.16 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 607 | 308471 | 12.75 | 15.43 | |
| Grasa (bote de 500 gramos) | ||||
| 608 | 980927 | 73.01 | 88.35 | |
