Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki H45ME'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

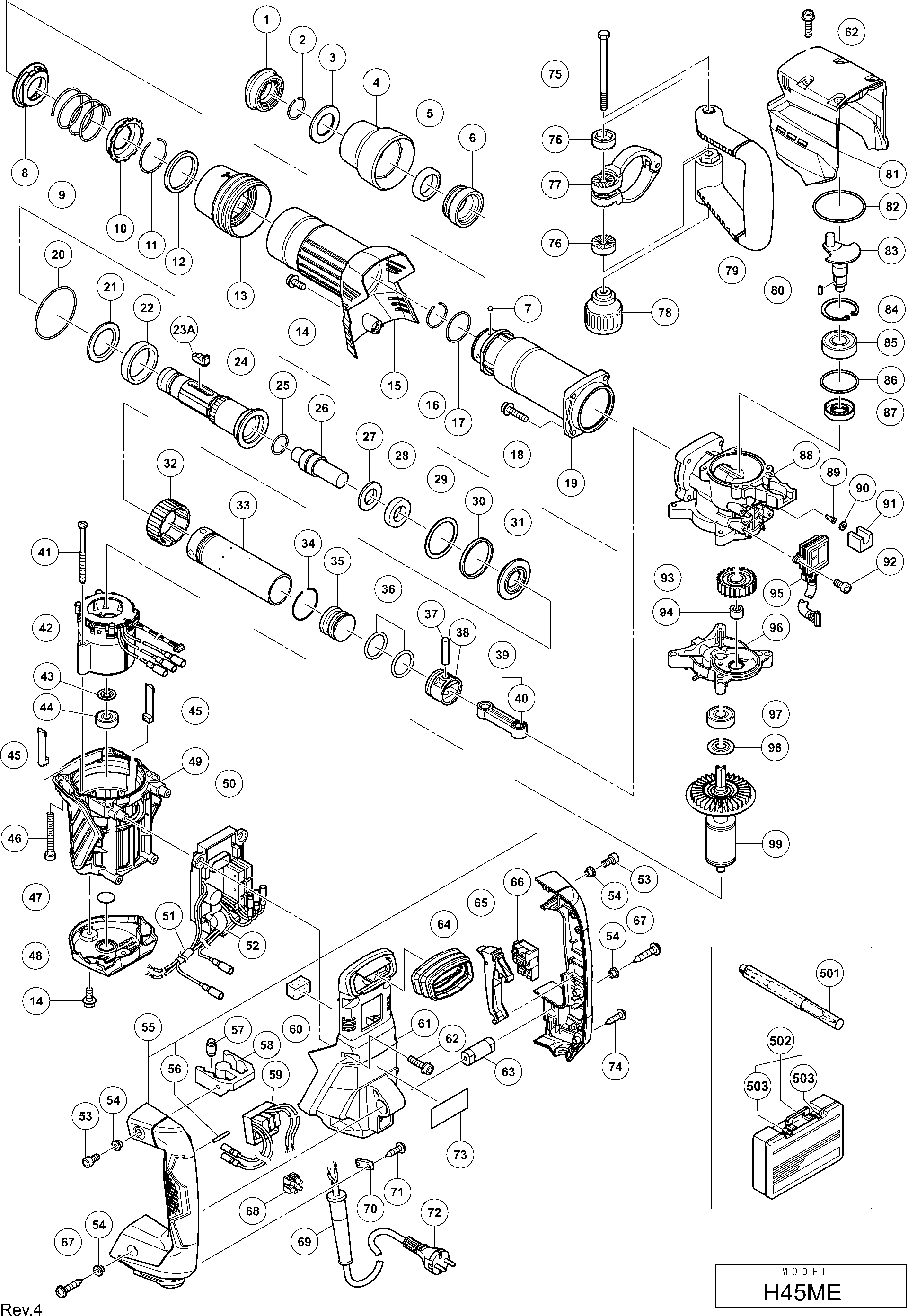

Dibujo técnico de los/las Hikoki H45ME
Lista de las piezas de repuesto de Hikoki H45ME
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Conjunto de Sensor de Stator Pcb 100v-127v | ||||
| *42 | 340934 | 53.35 | 64.55 | |
| Set de sensor de estator Pcb 220v-240v | ||||
| *42 | 340885E | 38.50 | 46.58 | |
| Controlador 220v-240v | ||||
| *50 | 370250 | 101.20 | 122.45 | |
| CONTROLLER 110-127 VOLT | ||||
| *50 | 370249 | 94.49 | 114.33 | |
| Set de Filtros PCB 100v-127v | ||||
| *59 | 337585 | 10.35 | 12.52 | |
| Set de Filtros PCB 220v-240v | ||||
| *59 | 337586 | 10.35 | 12.52 | |
| Armadura de cable D10.7 | ||||
| *69 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| *69 | 958049 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| *72 | 500487Z | |||
| Capuchón frontal H45ma/h60ma/mb H45mr | ||||
| 1 | 337562 | 2.85 | 3.45 | |
| Anillo de bloqueo | ||||
| 2 | 318590 | 1.65 | 2.00 | |
| Arandela de retención | ||||
| 3 | 370172 | 1.95 | 2.36 | |
| Empuñadura | ||||
| 4 | 370173 | 3.00 | 3.63 | |
| Amortiguador retenedor (a) | ||||
| 5 | 339053 | 9.75 | 11.80 | |
| Soporte de bloqueo de bit | ||||
| 6 | 337558 | 7.35 | 8.89 | |
| Bola de acero D5 | ||||
| 7 | 370239 | 1.04 | 1.26 | |
| Sostenedor de resorte (a) | ||||
| 8 | 370242 | 10.35 | 12.52 | |
| Resorte de retención | ||||
| 9 | 370243 | 3.00 | 3.63 | |
| Soporte de resorte (b) | ||||
| 10 | 370244 | 1.95 | 2.36 | |
| Anillo de bloqueo | ||||
| 11 | 333255 | 1.04 | 1.26 | |
| Portador de la bola | ||||
| 12 | 370240 | 3.00 | 3.63 | |
| Agarre (b) | ||||
| 13 | 370241 | 2.40 | 2.90 | |
| Tornillo Allen Hd M5x12 | ||||
| 14 | 998471 | 1.05 | 1.27 | |
| Cubierta del caso del cilindro | ||||
| 15 | 370238 | 7.80 | 9.44 | |
| Arandela | ||||
| 16 | 320803 | 1.65 | 2.00 | |
| Anillo O (s-35) | ||||
| 17 | 337664 | 1.04 | 1.26 | |
| Tornillo Allen M6x25 | ||||
| 18 | 991712 | 1.05 | 1.27 | |
| Caja de cilindro | ||||
| 19 | 370226 | 34.24 | 41.43 | |
| Anillo O (1as-60) | ||||
| 20 | 956996 | 3.00 | 3.63 | |
| Soporte de amortiguador de retención | ||||
| 21 | 337549 | 3.90 | 4.72 | |
| Amortiguador retenedor (b) | ||||
| 22 | 337548 | 1.80 | 2.18 | |
| Bloqueo de Bit | ||||
| 23A | 370654 | 4.95 | 5.99 | |
| Manga de retención | ||||
| 24 | 370227 | 43.45 | 52.57 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 25 | 324921 | 3.30 | 3.99 | |
| Segundo Martillo | ||||
| 26 | 370228 | 13.20 | 15.97 | |
| Arandela del amortiguador | ||||
| 27 | 370229 | 4.35 | 5.26 | |
| Amortiguador | ||||
| 28 | 370259 | 9.15 | 11.07 | |
| Arandela de peso | ||||
| 29 | 370230 | 1.20 | 1.45 | |
| Anillo amortiguador | ||||
| 30 | 326662 | 3.30 | 3.99 | |
| Soporte de amortiguador | ||||
| 31 | 370231 | 4.80 | 5.81 | |
| Soporte de cilindro | ||||
| 32 | 370232 | 1.50 | 1.82 | |
| CILINDRO | ||||
| 33 | 370233 | 16.50 | 19.96 | |
| Anillo de Detención H25pv | ||||
| 34 | 370235 | 1.35 | 1.63 | |
| Golpeador | ||||
| 35 | 370234 | 6.15 | 7.44 | |
| Anillo O | ||||
| 36 | 325297 | 3.30 | 3.99 | |
| Pasador del pistón | ||||
| 37 | 324917 | 4.80 | 5.81 | |
| PISTÓN | ||||
| 38 | 324915 | 6.45 | 7.80 | |
| Bielas Incl.43 | ||||
| 39 | 339049 | 11.70 | 14.16 | |
| RODAMIENTO DE AGUJAS | ||||
| 40 | 335303 | 4.35 | 5.26 | |
| Tornillo de corte D5x55 | ||||
| 41 | 953174 | 1.04 | 1.26 | |
| Conjunto de Sensor de Stator Pcb 100v-127v | ||||
| 42 | 340934 | 53.35 | 64.55 | |
| Set de sensor de estator Pcb 220v-240v | ||||
| 42 | 340885E | 38.50 | 46.58 | |
| Anillo de Cojinete | ||||
| 43 | 958915 | 1.04 | 1.26 | |
| Rodamiento de bolas 629vvmc2eps2l | ||||
| 44 | 629VVM | 5.85 | 7.08 | |
| PORTADOR | ||||
| 45 | 339910 | 1.04 | 1.26 | |
| Tornillo de cabeza de bloqueo de sellado Inbus 6x4 | ||||
| 46 | 986940 | 1.05 | 1.27 | |
| Sello de polvo | ||||
| 47 | 333263 | 1.04 | 1.26 | |
| Sello de polvo | ||||
| 47A | 333263 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 48 | 370002 | |||
| Cubierta de Cola (Antiguo 370002) | ||||
| 48A | 376434 | 2.55 | 3.09 | |
| CARCASA | ||||
| 49 | 370251 | 46.48 | 56.23 | |
| Controlador 220v-240v | ||||
| 50 | 370250 | 101.20 | 122.45 | |
| CONTROLLER 110-127 VOLT | ||||
| 50 | 370249 | 94.49 | 114.33 | |
| Tubo de vinilo L50 | ||||
| 51 | 370074 | 1.04 | 1.26 | |
| Tubo de vinilo L35 | ||||
| 52 | 370073 | 1.04 | 1.26 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 53 | 991690 | 1.05 | 1.27 | |
| Casquillo Espaciador | ||||
| 54 | 991711 | 1.05 | 1.27 | |
| Juego de manijas (a)+(b) | ||||
| 55 | 370258 | 21.18 | 25.62 | |
| Pasador D3x20 (10 Piezas) | ||||
| 56 | 949890 | 1.80 | 2.18 | |
| Amortiguador de mango | ||||
| 57 | 310124 | 4.20 | 5.08 | |
| Soporte | ||||
| 58 | 310123 | 11.85 | 14.34 | |
| Set de Filtros PCB 220v-240v | ||||
| 59 | 337586 | 10.35 | 12.52 | |
| Set de Filtros PCB 100v-127v | ||||
| 59 | 337585 | 10.35 | 12.52 | |
| Esponja (b) | ||||
| 60 | 338447 | 1.04 | 1.26 | |
| Fieltro | ||||
| 61 | 370246 | 8.70 | 10.53 | |
| Tornillo M5X16 | ||||
| 62 | 994192 | 1.04 | 1.26 | |
| Eje de la manija | ||||
| 63 | 370253 | 1.04 | 1.26 | |
| Fuelles | ||||
| 64 | 337591 | 3.00 | 3.63 | |
| GATILLO | ||||
| 65 | 370254 | 2.10 | 2.54 | |
| Interruptor | ||||
| 66 | 337587 | 13.95 | 16.88 | |
| Tornillo de roscado (con brida) D5x25 (negro) | ||||
| 67 | 305558 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 68 | 958308Z | |||
| Armadura de cable D10.7 | ||||
| 69 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 69 | 958049 | 1.04 | 1.26 | |
| Abrazadera del cordón | ||||
| 70 | 960266 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 71 | 984750 | |||
| No hay información disponible, no se puede pedir | ||||
| 72 | 500487Z | |||
| Tornillo de roscado D4x20 con brida (negro) | ||||
| 74 | 301653 | 1.04 | 1.26 | |
| PERNO M8 | ||||
| 75 | 333228 | 4.35 | 5.26 | |
| Portamango (b) | ||||
| 76 | 333202 | 1.05 | 1.27 | |
| Porta-mango | ||||
| 77 | 370247 | 14.16 | 17.14 | |
| Empuñadura | ||||
| 78 | 333201 | 1.95 | 2.36 | |
| MANGO LATERAL | ||||
| 79 | 333199 | 7.80 | 9.44 | |
| Chaveta 3x3x10 | ||||
| 80 | 940533 | 1.20 | 1.45 | |
| Cubierta de la Manivela | ||||
| 81 | 370248 | 9.45 | 11.43 | |
| Junta tórica de cilindro (b) D.int.55.9 | ||||
| 82 | 876433 | 11.25 | 13.61 | |
| Eje de cigüeñal | ||||
| 83 | 370225 | 22.69 | 27.45 | |
| Arandela D40 | ||||
| 84 | 948391 | 1.65 | 2.00 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 85 | 6203DD | 7.65 | 9.26 | |
| Anillo O (s-40) | ||||
| 86 | 996363 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 87 | 321274 | |||
| OIL SEAL (B) (OLD 321274) | ||||
| 87A | 373199 | 1.00 | 1.21 | |
| Caja de cigüeñal | ||||
| 88 | 370224 | 32.59 | 39.43 | |
| VÁLVULA | ||||
| 89 | 995396 | 1.80 | 2.18 | |
| Anillo M3 (10 piezas) | ||||
| 90 | 949422 | 1.04 | 1.26 | |
| Fieltro | ||||
| 91 | 370245 | 1.35 | 1.63 | |
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 92 | 983162 | 1.05 | 1.27 | |
| Primera velocidad | ||||
| 93 | 337532 | 13.05 | 15.79 | |
| RODAMIENTO DE AGUJAS | ||||
| 94 | 939299 | 10.65 | 12.89 | |
| Panel | ||||
| 95 | 337581 | 8.85 | 10.71 | |
| Cubierta del engranaje | ||||
| 96 | 370252 | 17.33 | 20.96 | |
| Rodamiento de bolas 6201dducmav2s | ||||
| 97 | 6201DD | 6.30 | 7.62 | |
| Anillo de polvo | ||||
| 98 | 302429 | 1.05 | 1.27 | |
| ROTOR | ||||
| 99 | 337578 | 115.78 | 140.09 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 313471 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 337594 | |||
| ABRAZADERA DE CABLE | ||||
| 503 | 372113 | 1.80 | 2.18 | |
| Grasa (tubo de 30 Gramos) | ||||
| 601 | 981840 | 8.40 | 10.16 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 602 | 308471 | 12.75 | 15.43 | |
| Grasa (bote de 500 gramos) | ||||
| 603 | 980927 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 604 | 313471 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 313472 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 313473 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 313474 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 313475 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 313476 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 313477 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 313478 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 313479 | |||
