Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki H45SR'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

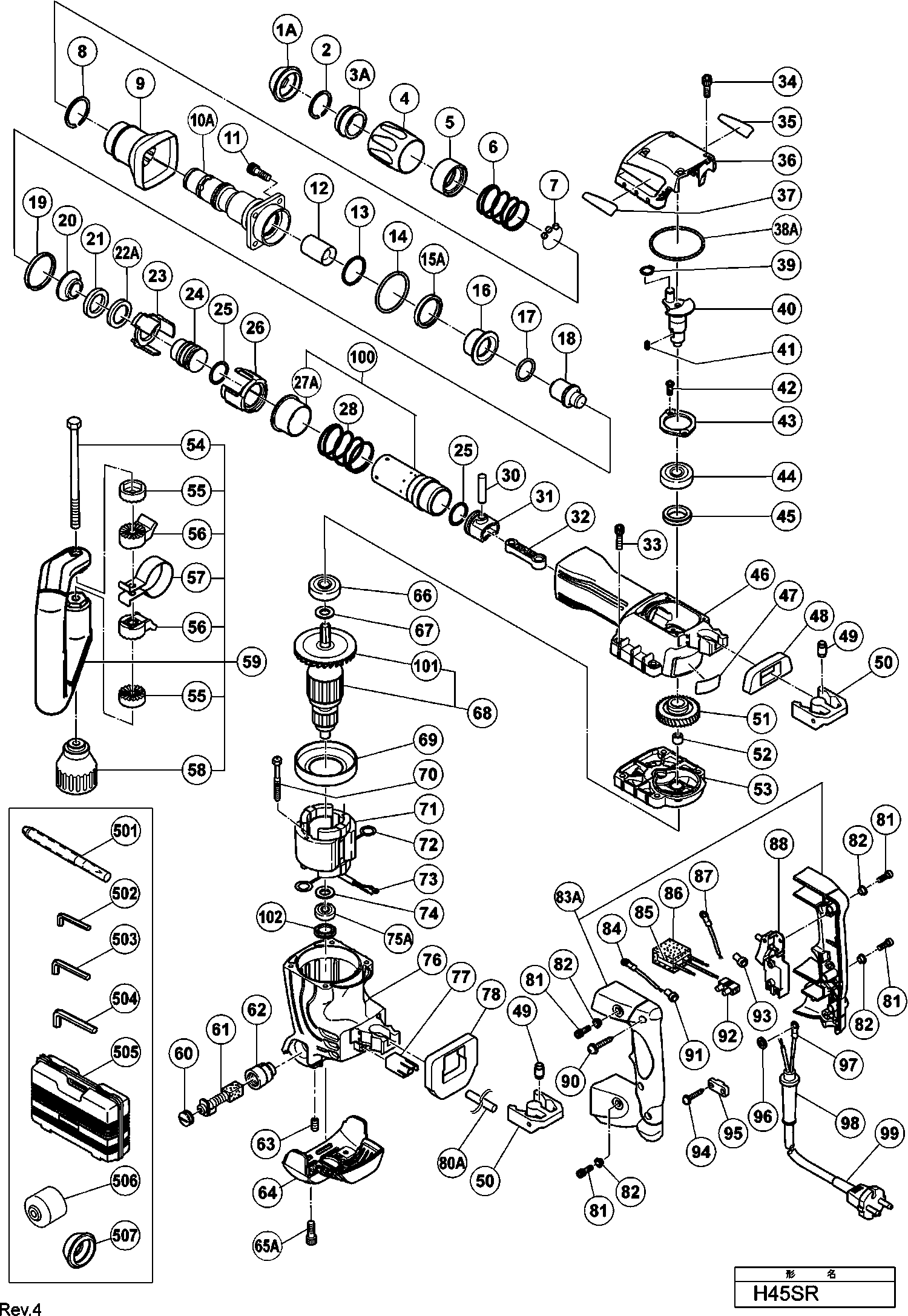

Dibujo técnico de los/las Hikoki H45SR
Lista de las piezas de repuesto de Hikoki H45SR
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Capucha de polvo (con agujero hexagonal) | ||||
| 1A | 322487 | 3.30 | 3.99 | |
| Anillo de retención D28 | ||||
| 2 | 320846 | 1.65 | 2.00 | |
| Manga (antiguo 320847) | ||||
| 3A | 322488 | 8.10 | 9.80 | |
| Empuñadura | ||||
| 4 | 320845 | 4.80 | 5.81 | |
| Sostenedor de la Bola | ||||
| 5 | 320848 | 13.50 | 16.34 | |
| Resorte (a) Dh18vb | ||||
| 6 | 320849 | 3.30 | 3.99 | |
| Bola de Acero D7.94 | ||||
| 7 | 944941 | 1.05 | 1.27 | |
| Anillo de retención D35 | ||||
| 8 | 320850 | 1.65 | 2.00 | |
| Empuñadura | ||||
| 9 | 320851 | 6.45 | 7.80 | |
| No hay información disponible, no se puede pedir | ||||
| 10A | 320915 | |||
| Tornillo de empaquetadura M6x25 | ||||
| 11 | 981942 | 1.65 | 2.00 | |
| Manga | ||||
| 12 | 320853 | 14.03 | 16.97 | |
| Anillo O (s-34) | ||||
| 13 | 980879 | 1.05 | 1.27 | |
| Anillo O (1as-50) | ||||
| 14 | 990067 | 1.65 | 2.00 | |
| Amortiguador (a) | ||||
| 15A | 322528 | 1.65 | 2.00 | |
| Soporte de Martillo | ||||
| 16 | 320811 | 32.18 | 38.93 | |
| O-ring (s-25) | ||||
| 17 | 319572 | 1.65 | 2.00 | |
| Segundo Martillo | ||||
| 18 | 320854 | 28.60 | 34.61 | |
| Anillo amortiguador | ||||
| 19 | 320817 | 3.30 | 3.99 | |
| Soporte de Martillo | ||||
| 20 | 320814 | 10.65 | 12.89 | |
| Anillo amortiguador | ||||
| 21 | 320815 | 3.30 | 3.99 | |
| Arandela | ||||
| 22A | 322412 | 1.65 | 2.00 | |
| Soporte de Martillo | ||||
| 23 | 320816 | 1.65 | 2.00 | |
| Golpeador | ||||
| 24 | 320822 | 14.99 | 18.13 | |
| Anillo O (i.d. 10.5) | ||||
| 25 | 320823 | 3.30 | 3.99 | |
| Soporte de Cilindro | ||||
| 26 | 320818 | 6.45 | 7.80 | |
| Manga (a) Desde 9.2002 | ||||
| 27A | 321443 | 26.40 | 31.94 | |
| Muelle | ||||
| 28 | 320821 | 3.30 | 3.99 | |
| Pasador del pistón | ||||
| 30 | 320826 | 4.80 | 5.81 | |
| PISTÓN | ||||
| 31 | 320824 | 4.80 | 5.81 | |
| VARILLA CONICA | ||||
| 32 | 320825 | 3.30 | 3.99 | |
| Tornillo de cabeza de bloqueo de sellado Inbus 6x4 | ||||
| 33 | 986940 | 1.05 | 1.27 | |
| Sello de bloqueo Tornillo Allen M4x12 | ||||
| 34 | 983162 | 1.05 | 1.27 | |
| Cubierta de Cigüeñal H41sa/h45ma | ||||
| 36 | 320831 | 7.65 | 9.26 | |
| Anillo-O (jas02060) | ||||
| 38A | 878867 | 3.30 | 3.99 | |
| Arandela de resorte D10 (10 piezas) | ||||
| 39 | 939540 | 1.95 | 2.36 | |
| Cigüeñal | ||||
| 40 | 320829 | 37.95 | 45.92 | |
| Cuña incrustada 4x4x10 *td5-1-4* | ||||
| 41 | 930511 | 2.40 | 2.90 | |
| Perno M5X12 | ||||
| 42 | 980760 | 1.05 | 1.27 | |
| Cubierta del cojinete (b) | ||||
| 43 | 980761 | 7.65 | 9.26 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 44 | 6203DD | 7.65 | 9.26 | |
| Sello de aceite | ||||
| 45 | 310119 | 3.60 | 4.36 | |
| Carcasa del cilindro | ||||
| 46 | 320828 | 64.21 | 77.70 | |
| Empuñadura de Embalaje (a) | ||||
| 48 | 320837 | 3.30 | 3.99 | |
| Amortiguador de mango | ||||
| 49 | 310124 | 4.20 | 5.08 | |
| Soporte | ||||
| 50 | 310123 | 11.85 | 14.34 | |
| Primera Engranaje | ||||
| 51 | 320830 | 26.40 | 31.94 | |
| RODAMIENTO DE AGUJAS | ||||
| 52 | 939299 | 10.65 | 12.89 | |
| Caja de engranajes | ||||
| 53 | 320841 | 35.06 | 42.43 | |
| PERNO M8 | ||||
| 54 | 317107 | 3.30 | 3.99 | |
| Portamango (b) | ||||
| 55 | 317106 | 3.30 | 3.99 | |
| Portamango (a) | ||||
| 56 | 317105 | 4.80 | 5.81 | |
| Banda de Abrazadera | ||||
| 57 | 320635 | 6.75 | 8.17 | |
| Agarre | ||||
| 58 | 317108 | 9.90 | 11.98 | |
| No hay información disponible, no se puede pedir | ||||
| 59 | 317103 | |||
| Cubierta del cepillo | ||||
| 60 | 935829 | 1.05 | 1.27 | |
| Cepillos de Carbón Autodesconectantes (2 Piezas) ( | ||||
| 61 | 999073 | 14.40 | 17.42 | |
| Escobilla de carbono (1 par) | ||||
| 61 | 999043 | 4.50 | 5.44 | |
| Soporte de Cepillo de Carbono | ||||
| 62 | 971001 | 6.45 | 7.80 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 63 | 938477 | 1.05 | 1.27 | |
| Tapa Trasera | ||||
| 64 | 320834 | 9.30 | 11.25 | |
| Tornillo de cabeza hexagonal Seal Lock M5x8 | ||||
| 65A | 321527 | 1.65 | 2.00 | |
| Rodamiento de bolas 6201dducmav2s | ||||
| 66 | 6201DD | 6.30 | 7.62 | |
| Anillo de polvo | ||||
| 67 | 302429 | 1.05 | 1.27 | |
| ARMADURA 230V | ||||
| 68 | 360571E | 84.56 | 102.32 | |
| Armature 240v | ||||
| 68 | 360571F | 84.56 | 102.32 | |
| Guía de ventilador | ||||
| 69 | 320832 | 1.65 | 2.00 | |
| Tornillo de corte D5x55 | ||||
| 70 | 953174 | 1.04 | 1.26 | |
| Conjunto de estator 240v Includ.103 | ||||
| 71 | 340519F | 59.13 | 71.54 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 71 | 340519H | 58.44 | 70.71 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 71 | 340519E | 58.44 | 70.71 | |
| Punto de contacto del Portaescobillas | ||||
| 72 | 930703 | 2.40 | 2.90 | |
| Terminal M4.0 (10 piezas) | ||||
| 73 | 930804 | 3.00 | 3.63 | |
| Arandela (a) | ||||
| 74 | 982631 | 1.04 | 1.26 | |
| Rodamiento de bolas 608ddmc2eps2s | ||||
| 75A | 608DDM | 5.55 | 6.72 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 76 | 320833 | 90.48 | 109.47 | |
| Manga | ||||
| 77 | 320836 | 1.65 | 2.00 | |
| Empaquetadura de Mango (b) | ||||
| 78 | 320838 | 4.80 | 5.81 | |
| Tubo de vinilo (i.d.9.5xt0.56x85) | ||||
| 80A | 326541 | 1.65 | 2.00 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 81 | 991690 | 1.05 | 1.27 | |
| Casquillo Espaciador | ||||
| 82 | 991711 | 1.05 | 1.27 | |
| Conjunto de Manija (a+b) | ||||
| 83A | 329866 | 17.60 | 21.30 | |
| Cable interno | ||||
| 84 | 990861 | 1.05 | 1.27 | |
| Condensador (antiguo 930030/991313) | ||||
| 85 | 994273 | 4.29 | 5.19 | |
| Condensador (antiguo 987178) | ||||
| 85 | 930039 | 1.95 | 2.36 | |
| Soporte de condensador | ||||
| 86 | 317492 | 1.65 | 2.00 | |
| Cable interno | ||||
| 87 | 981974 | 1.65 | 2.00 | |
| Interruptor (b) (Tipo de Tornillo 1p) Con Bloqueo | ||||
| 88 | 306143 | 17.05 | 20.63 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 90 | 307028 | 1.05 | 1.27 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 91 | 959140 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 94 | 984750 | |||
| Abrazadera del cordón | ||||
| 95 | 960266 | 1.04 | 1.26 | |
| Anillo M4 (10 piezas) | ||||
| 96 | 949423 | 1.05 | 1.27 | |
| Terminal de Conexión | ||||
| 97 | 980063 | 1.04 | 1.26 | |
| Protector de cable D8.8 | ||||
| 98 | 380090 | 1.04 | 1.26 | |
| Casquillo del cable D10.1 | ||||
| 98 | 938051 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 99 | 500477Z | |||
| Cilindro Completo H45mr Includ.27a | ||||
| 100 | 321442 | 64.21 | 77.70 | |
| Ventilador | ||||
| 101 | 321640 | 6.45 | 7.80 | |
| Sello de polvo | ||||
| 102 | 333143 | 3.45 | 4.17 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 980752 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 943277 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 944458 | |||
| No hay información disponible, no se puede pedir | ||||
| 504 | 944459 | |||
| No hay información disponible, no se puede pedir | ||||
| 505 | 320842 | |||
| No hay información disponible, no se puede pedir | ||||
| 506 | 985468 | |||
| Tapa frontal Dh40ma/mb | ||||
| 507 | 320844 | 3.30 | 3.99 | |
| No hay información disponible, no se puede pedir | ||||
| 601 | 234001 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 981922 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 981923 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 982705 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 982710 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 955183 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 955181 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 982702 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 982703 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 982704 | |||
| No hay información disponible, no se puede pedir | ||||
| 611A | 323357 | |||
| No hay información disponible, no se puede pedir | ||||
| 613 | 944574 | |||
| No hay información disponible, no se puede pedir | ||||
| 614 | 318085 | |||
| No hay información disponible, no se puede pedir | ||||
| 615 | 982711 | |||
| Grasa (tubo de 30 Gramos) | ||||
| 616 | 981840 | 8.40 | 10.16 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 617 | 308471 | 12.75 | 15.43 | |
| Grasa (bote de 500 gramos) | ||||
| 618 | 980927 | 73.01 | 88.35 | |
| Ya no disponible, sin reemplazo | ||||
| 619 | 323131 | |||
| Ya no disponible, sin reemplazo | ||||
| 620 | 323131 | |||
