Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki H55SA'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

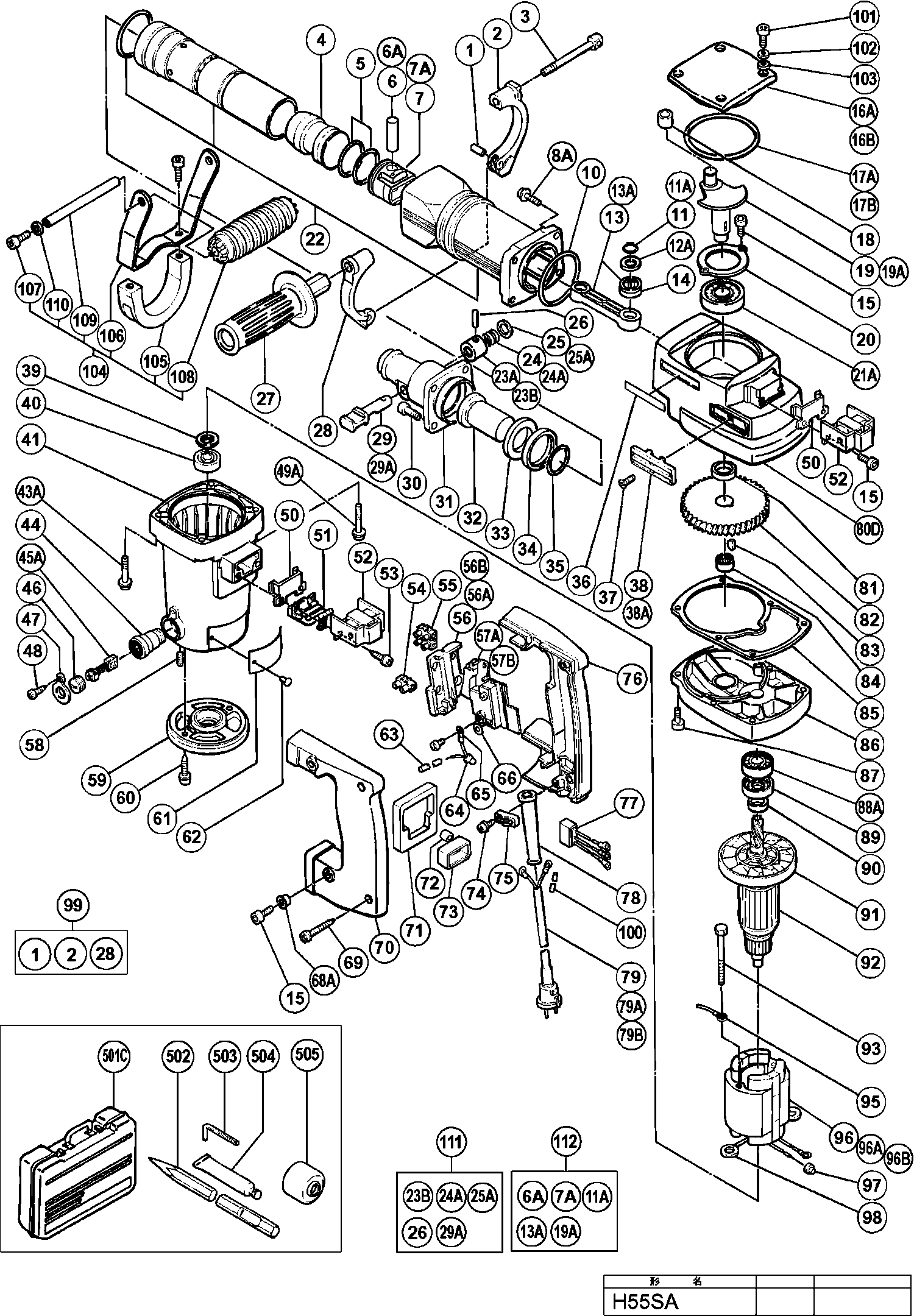

Dibujo técnico de los/las Hikoki H55SA
Lista de las piezas de repuesto de Hikoki H55SA
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| PASADOR DE RODILLO D6X25 (10 PIEZAS) | ||||
| 1 | 949747 | 4.50 | 5.44 | |
| Portamango | ||||
| 2 | 985475 | 10.95 | 13.25 | |
| No hay información disponible, no se puede pedir | ||||
| 3 | 985465 | |||
| Golpeador | ||||
| 4 | 985455 | 29.29 | 35.44 | |
| Anillo O (a) Fpm810 | ||||
| 5 | 985454 | 7.95 | 9.62 | |
| PASADOR | ||||
| 6 | 985451 | 3.60 | 4.36 | |
| Pasador del pistón | ||||
| 6A | 301509 | 5.25 | 6.35 | |
| PISTÓN | ||||
| 7 | 985452 | 23.38 | 28.28 | |
| PISTÓN | ||||
| 7A | 317084 | 14.10 | 17.06 | |
| Tornillo de cabeza cilíndrica con hexágono interio | ||||
| 8A | 990083 | 1.05 | 1.27 | |
| Anillo O (1as-60) | ||||
| 10 | 956996 | 3.00 | 3.63 | |
| Arandela de resorte D12 (10 piezas) | ||||
| 11 | 939542 | 1.50 | 1.82 | |
| Arandela De Resorte D14 (10 Piezas) | ||||
| 11A | 939543 | 2.55 | 3.09 | |
| ARANDELA | ||||
| 12A | 985453 | 1.65 | 2.00 | |
| VARILLA CONICA | ||||
| 13 | 985450 | 61.33 | 74.20 | |
| VARILLA CONICA | ||||
| 13A | 317082 | 9.30 | 11.25 | |
| Cojinete de Aguja Rna4901v1 | ||||
| 14 | 985470 | 23.65 | 28.62 | |
| Tornillo Hexagonal Interno M5x14 (10 Piezas) | ||||
| 15 | 949665 | 2.10 | 2.54 | |
| No hay información disponible, no se puede pedir | ||||
| 16A | 985449 | |||
| Cubierta de Cigüeñal H41sa/h45ma | ||||
| 16B | 986957 | 35.06 | 42.43 | |
| Anillo O (b) (s-80) | ||||
| 17A | 985448 | 2.40 | 2.90 | |
| O-ring (s-90) | ||||
| 17B | 877316 | 2.55 | 3.09 | |
| Interior | ||||
| 18 | 985467 | 11.85 | 14.34 | |
| Cigüeñal | ||||
| 19 | 985444 | 58.44 | 70.71 | |
| Cigüeñal | ||||
| 19A | 319502 | 64.21 | 77.70 | |
| Cubierta del rodamiento | ||||
| 20 | 985443 | 4.50 | 5.44 | |
| Rodamiento de bolas 6204dducmps2s | ||||
| 21A | 6204DD | 9.00 | 10.89 | |
| Caja del Cilindro | ||||
| 22 | 986941 | 349.94 | 423.42 | |
| Sostenedor de primavera | ||||
| 23A | 985466 | 8.70 | 10.53 | |
| Caja de resorte | ||||
| 23B | 993241 | 18.70 | 22.63 | |
| Muelle stop (antiguo 980724) | ||||
| 24 | 981937 | 1.05 | 1.27 | |
| Muelle | ||||
| 24A | 302096 | 3.00 | 3.63 | |
| Arandela de parada | ||||
| 25 | 985463 | 5.25 | 6.35 | |
| Manga de tope | ||||
| 25A | 993243 | 7.95 | 9.62 | |
| Aguja D4x20 rodante | ||||
| 26 | 943364 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 27 | 985477 | |||
| Portamango | ||||
| 28 | 985476 | 10.20 | 12.34 | |
| Pasador de leva H65sd | ||||
| 29 | 985462 | 40.84 | 49.41 | |
| Palanca de parada | ||||
| 29A | 302095 | 40.84 | 49.41 | |
| Cierre de sello Hd. Tornillo de Allen M8x25 | ||||
| 30 | 985479 | 2.55 | 3.09 | |
| Cubierta frontal | ||||
| 31 | 986945 | 180.81 | 218.78 | |
| Martillo | ||||
| 32 | 986944 | 102.16 | 123.62 | |
| Anillo de amortiguador | ||||
| 33 | 986943 | 14.71 | 17.80 | |
| Anillo amortiguador | ||||
| 34 | 986942 | 5.85 | 7.08 | |
| Anillo O (c) Fpm810 | ||||
| 35 | 986946 | 11.85 | 14.34 | |
| No hay información disponible, no se puede pedir | ||||
| 36 | 957561 | |||
| Tornillo M4x12 (10 piezas) | ||||
| 37 | 949323 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 38 | 980735 | |||
| No hay información disponible, no se puede pedir | ||||
| 38A | 991713 | |||
| Anillo de polvo | ||||
| 39 | 985436 | 1.05 | 1.27 | |
| Rodamiento de bolas 6200 Vv | ||||
| 40 | 6200VV | 6.15 | 7.44 | |
| CARCASA | ||||
| 41 | 985435 | 107.94 | 130.60 | |
| Tornillo Hd M6x40 | ||||
| 43A | 994084 | 1.05 | 1.27 | |
| Soporte de Cepillo de Carbono | ||||
| 44 | 983362 | 6.45 | 7.80 | |
| Cepillos de Carbón Autodesconectantes (2 Piezas) ( | ||||
| 45A | 999071 | 14.40 | 17.42 | |
| Tapa del cepillo | ||||
| 46 | 961781 | 2.55 | 3.09 | |
| Tapa de la tapa | ||||
| 47 | 981959 | 2.40 | 2.90 | |
| TORNILLO M4X35 | ||||
| 48 | 958715 | 1.04 | 1.26 | |
| Tornillo Hd M6x60 | ||||
| 49A | 994085 | 1.65 | 2.00 | |
| PLACA | ||||
| 50 | 980750 | 17.05 | 20.63 | |
| Portador de Cable Interno | ||||
| 51 | 985469 | 8.70 | 10.53 | |
| Empuñadura de goma | ||||
| 52 | 980727 | 14.10 | 17.06 | |
| Tornillo D5x25 (nuevo 985620) | ||||
| 53 | 985605 | 1.04 | 1.26 | |
| Bloque de Terminal | ||||
| 54 | 938307 | 2.13 | 2.57 | |
| Terminal | ||||
| 55 | 958308Z | 5.55 | 6.72 | |
| APOYO (A) | ||||
| 56 | 981986Z | 21.45 | 25.95 | |
| Soporte (ver también 990082) | ||||
| 56 | 981869 | 6.30 | 7.62 | |
| No hay información disponible, no se puede pedir | ||||
| 56B | 990082 | |||
| Interruptor (con bloqueo) | ||||
| 57A | 995398 | 26.40 | 31.94 | |
| Interruptor (antiguo 958064z) | ||||
| 57A | 981533Z | 21.04 | 25.46 | |
| Interruptor Div. Martillos perforadores para EE. U | ||||
| 57B | 992891 | 22.83 | 27.62 | |
| No hay información disponible, no se puede pedir | ||||
| 58 | 982169 | |||
| Cubierta trasera | ||||
| 59 | 985437 | 24.61 | 29.78 | |
| Tornillo autoperforante | ||||
| 60 | 985480 | 1.05 | 1.27 | |
| Remache D2.5x4.8 (10 Piezas) | ||||
| 62 | 949510 | 1.04 | 1.26 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 64 | 959141 | 3.75 | 4.54 | |
| No hay información disponible, no se puede pedir | ||||
| 65 | 983276Z | |||
| Anillo M4 (10 piezas) | ||||
| 66 | 949423 | 1.05 | 1.27 | |
| Casquillo Espaciador | ||||
| 68A | 991711 | 1.05 | 1.27 | |
| No hay información disponible, no se puede pedir | ||||
| 69 | 956636 | |||
| Palanca | ||||
| 70 | 983273 | 15.26 | 18.47 | |
| Junta | ||||
| 71 | 980751 | 1.35 | 1.63 | |
| Soporte de cable | ||||
| 73 | 985474 | 2.40 | 2.90 | |
| No hay información disponible, no se puede pedir | ||||
| 74 | 984750 | |||
| Clip para cuerda | ||||
| 75 | 981987Z | 1.05 | 1.27 | |
| Abrazadera del cordón | ||||
| 75 | 960266 | 1.04 | 1.26 | |
| Palanca | ||||
| 76 | 983272 | 16.64 | 20.13 | |
| Condensador (antiguo 930030/991313) | ||||
| 77 | 994273 | 4.29 | 5.19 | |
| Armadura de cable D10.7 | ||||
| 78 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 78 | 958049 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 79 | 500391Z | |||
| Cable 5m 2 X 1,5 H07rn-f (sin enchufe) | ||||
| 79A | 500460Z | 37.26 | 45.09 | |
| Ya no disponible, sin reemplazo | ||||
| 79B | 500446Z | |||
| Caja del cigüeñal (antiguo 985441) | ||||
| 80D | 986968 | 172.15 | 208.30 | |
| Arandela | ||||
| 81 | 985445 | 2.55 | 3.09 | |
| Primera Engranaje | ||||
| 82 | 985446 | 49.64 | 60.06 | |
| Pasador 3X13 | ||||
| 83 | 932815 | 1.35 | 1.63 | |
| Rodamiento de agujas Bk1512 | ||||
| 84 | 985442 | 7.65 | 9.26 | |
| Junta | ||||
| 85 | 985447 | 2.55 | 3.09 | |
| No hay información disponible, no se puede pedir | ||||
| 86 | 985440 | |||
| Tornillo Hexagonal Interno M6x20 (10 Piezas) | ||||
| 87 | 949660 | 3.30 | 3.99 | |
| Cojinete de bolas 6202vvcmps2s | ||||
| 88A | 6202VV | 7.05 | 8.53 | |
| Sello de aceite | ||||
| 89 | 985439 | 10.95 | 13.25 | |
| Manguito de reducción | ||||
| 90 | 985438 | 20.76 | 25.12 | |
| JUNTA | ||||
| 91 | 985482 | 7.35 | 8.89 | |
| ARMADURA 115 VOLT (ANTIGUO 985472J) | ||||
| 92 | 985472U | 180.81 | 218.78 | |
| ARMADURA 220-230 VOLT (ANTIGUO 985472G) | ||||
| 92 | 985472E | 160.46 | 194.16 | |
| Armature 240v | ||||
| 92 | 985472F | 160.46 | 194.16 | |
| Tornillo D5x70 | ||||
| 93 | 961400 | 1.04 | 1.26 | |
| Alambre Interno | ||||
| 95 | 986277 | 1.04 | 1.26 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 96 | 985471E | 78.79 | 95.33 | |
| Conjunto de estator 240v Includ.103 | ||||
| 96A | 985471H | 78.79 | 95.33 | |
| Campo 230-240 Volt (antiguo 985471g) | ||||
| 96B | 985471F | 78.79 | 95.33 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 97 | 959140 | 3.30 | 3.99 | |
| Punto de contacto del Portaescobillas | ||||
| 98 | 937623 | 1.04 | 1.26 | |
| Portamango | ||||
| 99 | 985464 | 20.76 | 25.12 | |
| Tornillo de cabeza de bloqueo M5x16 (antiguo 98450 | ||||
| 101 | 990079 | 1.05 | 1.27 | |
| Arandela de resorte M5 (10 piezas) | ||||
| 102 | 949454 | 1.04 | 1.26 | |
| Arandela de bloqueo M5 (antiguo 949424z , 10 pieza | ||||
| 103 | 949424 | 1.05 | 1.27 | |
| Asa de arco | ||||
| 104 | 986959 | 78.79 | 95.33 | |
| No hay información disponible, no se puede pedir | ||||
| 105 | 986960 | |||
| Soporte (b) para supresor de ruido | ||||
| 106 | 986961 | 14.70 | 17.79 | |
| Tornillo Allen M8x20 (antiguo 949656z 10s) | ||||
| 107 | 949656 | 5.55 | 6.72 | |
| Agarre | ||||
| 108 | 944951 | 8.40 | 10.16 | |
| Eje para soporte de mango | ||||
| 109 | 986962 | 14.03 | 16.97 | |
| No hay información disponible, no se puede pedir | ||||
| 110 | 986963 | |||
| Palanca de Parada Comp. Incl.23b,24a,25a,26,29a | ||||
| 111 | 310891 | 73.01 | 88.35 | |
| Juego de cigüeñal incluido.3a,4a,11a,13a,19a | ||||
| 112 | 319842 | 93.36 | 112.97 | |
| No hay información disponible, no se puede pedir | ||||
| 501C | 319783 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 986947 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 872422 | |||
| Grasa (tubo de 30 Gramos) | ||||
| 504 | 981840 | 8.40 | 10.16 | |
| No hay información disponible, no se puede pedir | ||||
| 505 | 985468 | |||
| Grasa (bote de 500 gramos) | ||||
| 601 | 980927 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 602 | 986948 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 986949 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 986950 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 986951 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 986952 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 986953 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 986954 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 944457 | |||
| Conjunto de servicio para H55sa | ||||
| 610 | 986966 | 107.94 | 130.60 | |
