Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki H60ME'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

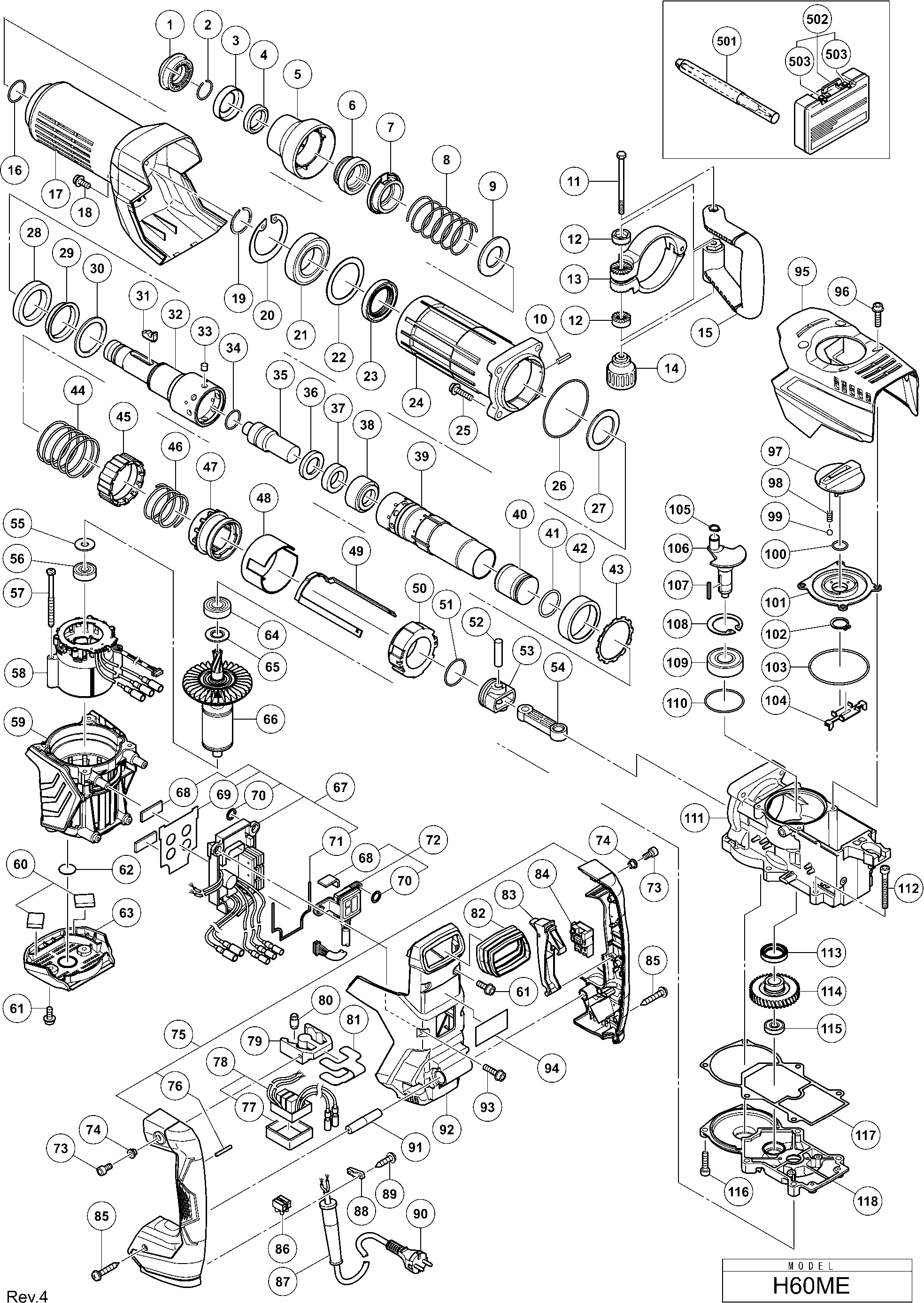

Dibujo técnico de los/las Hikoki H60ME
Lista de las piezas de repuesto de Hikoki H60ME
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Capuchón frontal H45ma/h60ma/mb H45mr | ||||
| 1 | 337562 | 2.85 | 3.45 | |
| Anillo de bloqueo | ||||
| 2 | 318590 | 1.65 | 2.00 | |
| Arandela de retención | ||||
| 3 | 338155 | 4.80 | 5.81 | |
| Amortiguador retenedor (a) | ||||
| 4 | 339053 | 9.75 | 11.80 | |
| Empuñadura | ||||
| 5 | 338154 | 1.80 | 2.18 | |
| Porta bloqueo de broca | ||||
| 6 | 370669 | 9.15 | 11.07 | |
| Placa de Empuje | ||||
| 7 | 370668 | 11.85 | 14.34 | |
| Resorte retenedor | ||||
| 8 | 339052 | 1.95 | 2.36 | |
| Soporte de resorte (a) | ||||
| 9 | 337557 | 1.20 | 1.45 | |
| Pasador de rodillo D2x10 (10 piezas) | ||||
| 10 | 949860 | 1.05 | 1.27 | |
| PERNO M8 | ||||
| 11 | 333228 | 4.35 | 5.26 | |
| Portamango (b) | ||||
| 12 | 333202 | 1.05 | 1.27 | |
| Soporte de mango | ||||
| 13 | 370393 | 14.44 | 17.47 | |
| Empuñadura | ||||
| 14 | 333201 | 1.95 | 2.36 | |
| MANGO LATERAL | ||||
| 15 | 333199 | 7.80 | 9.44 | |
| Anillo de junta (S-26) | ||||
| 16 | 872470 | 1.65 | 2.00 | |
| Cubierta de la Caja del Cilindro | ||||
| 17 | 338198 | 14.25 | 17.24 | |
| Tornillo Allen Hd M5x12 | ||||
| 18 | 998471 | 1.05 | 1.27 | |
| Anillo de retención D40 | ||||
| 19 | 318582 | 5.10 | 6.17 | |
| Anillo de Retencion D68 | ||||
| 20 | 338200 | 4.95 | 5.99 | |
| Rodamiento de bolas 6008ddu | ||||
| 21 | 339063 | 14.93 | 18.06 | |
| Anillo de Cojinete | ||||
| 22 | 338201 | 1.35 | 1.63 | |
| Sello de aceite | ||||
| 23 | 318588 | 6.45 | 7.80 | |
| Caso de Cilindro | ||||
| 24 | 338199 | 21.45 | 25.95 | |
| Tornillo de cabeza cilíndrica con hexágono interio | ||||
| 25 | 990083 | 1.05 | 1.27 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 26 | 338222 | 1.05 | 1.27 | |
| Soporte del amortiguador de retención | ||||
| 27 | 338204 | 5.55 | 6.72 | |
| Retenedor Amortiguador | ||||
| 28 | 338203 | 4.20 | 5.08 | |
| Manga del amortiguador | ||||
| 29 | 339064 | 1.05 | 1.27 | |
| Arandela del amortiguador de retencion | ||||
| 30 | 338202 | 5.40 | 6.53 | |
| Bloqueo de Bit | ||||
| 31 | 370654 | 4.95 | 5.99 | |
| Manga de retención | ||||
| 32 | 338205 | 45.10 | 54.57 | |
| Perno de Aguja D8 | ||||
| 33 | 338210 | 1.95 | 2.36 | |
| Anillo O | ||||
| 34 | 986104 | 1.05 | 1.27 | |
| Segundo Martillo | ||||
| 35 | 370657 | 19.66 | 23.79 | |
| Arandela del amortiguador | ||||
| 36 | 370659 | 7.95 | 9.62 | |
| Anillo amortiguador | ||||
| 37 | 328887 | 3.30 | 3.99 | |
| Soporte de amortiguador | ||||
| 38 | 370658 | 2.85 | 3.45 | |
| CILINDRO | ||||
| 39 | 338209 | 44.69 | 54.07 | |
| Golpeador | ||||
| 40 | 370391 | 17.05 | 20.63 | |
| Anillo O | ||||
| 41 | 328880 | 4.80 | 5.81 | |
| Soporte de resorte (b) | ||||
| 42 | 338211 | 15.54 | 18.80 | |
| Arandela de Resorte de Bloqueo | ||||
| 43 | 338216 | 1.20 | 1.45 | |
| Resorte de bloqueo | ||||
| 44 | 338217 | 1.50 | 1.82 | |
| Manga de Cierre | ||||
| 45 | 338215 | 1.20 | 1.45 | |
| Resorte de Embrague | ||||
| 46 | 338212 | 1.50 | 1.82 | |
| Embrague | ||||
| 47 | 370392 | 41.66 | 50.41 | |
| Manga/Acero inoxidable/Herramienta eléctrica | ||||
| 48 | 338218 | 1.04 | 1.26 | |
| Deslizador (1) | ||||
| 49 | 338235 | 3.45 | 4.17 | |
| Metal (a) | ||||
| 50 | 370384 | 16.36 | 19.80 | |
| Anillo O | ||||
| 51 | 328880 | 4.80 | 5.81 | |
| Pasador del pistón | ||||
| 52 | 338228 | 4.35 | 5.26 | |
| PISTÓN | ||||
| 53 | 328877 | 7.05 | 8.53 | |
| VARILLA CONICA | ||||
| 54 | 328878 | 7.05 | 8.53 | |
| Arandela de rodamiento | ||||
| 55 | 944954 | 1.05 | 1.27 | |
| Rodamiento de bolas 6201vvcmps2s | ||||
| 56 | 6201VV | 6.45 | 7.80 | |
| Tornillo de rosca D5x60 | ||||
| 57 | 961501 | 1.04 | 1.26 | |
| Conjunto de Sensor de Stator Pcb 100v-120v | ||||
| 58 | 340947 | 44.28 | 53.57 | |
| Set de sensor de estator Pcb 220v-240v | ||||
| 58 | 340899 | 41.39 | 50.08 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 59 | 338168 | 22.96 | 27.78 | |
| Empaquetadura (b) | ||||
| 60 | 339065 | 1.04 | 1.26 | |
| Tornillo Allen | ||||
| 61 | 998485 | 1.05 | 1.27 | |
| Sello de polvo | ||||
| 62 | 333225 | 1.05 | 1.27 | |
| Cubierta trasera | ||||
| 63 | 338170 | 2.40 | 2.90 | |
| Cojinete de bolas 6202dducmps2s (antiguo 956937) | ||||
| 64 | 6202DD | 6.75 | 8.17 | |
| ARANDELA | ||||
| 65 | 980700 | 1.04 | 1.26 | |
| ROTOR | ||||
| 66 | 360992 | 149.19 | 180.52 | |
| Conjunto de control 110v-120v Incl.68-71 | ||||
| 67 | 370386 | 111.24 | 134.60 | |
| Conjunto de control 220v-240v Incl.68-71 | ||||
| 67 | 370387 | 111.24 | 134.60 | |
| Empaquetado de Caso | ||||
| 68 | 370655 | 1.04 | 1.26 | |
| Hoja de goma (c) | ||||
| 69 | 339056 | 2.25 | 2.72 | |
| Hoja de goma (a) | ||||
| 70 | 339055 | 1.04 | 1.26 | |
| Hoja de goma (d) | ||||
| 71 | 339057 | 1.65 | 2.00 | |
| Ensamblaje de panel Incl.65 | ||||
| 72 | 370656 | 15.40 | 18.63 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 73 | 991690 | 1.05 | 1.27 | |
| Casquillo Espaciador | ||||
| 74 | 991711 | 1.05 | 1.27 | |
| Mango (a).(b) Ass'y incl.76 | ||||
| 75 | 370394 | 13.95 | 16.88 | |
| Pasador D3x20 (10 Piezas) | ||||
| 76 | 949890 | 1.80 | 2.18 | |
| Empaquetado del filtro | ||||
| 77 | 339058 | 1.20 | 1.45 | |
| Set de Filtros PCB 100v-127v | ||||
| 78 | 338180 | 12.45 | 15.06 | |
| Set de Filtros PCB 220v-240v | ||||
| 78 | 338181 | 12.45 | 15.06 | |
| Soporte | ||||
| 79 | 310123 | 11.85 | 14.34 | |
| Amortiguador de mango | ||||
| 80 | 310124 | 4.20 | 5.08 | |
| Soporte de Mango Para Esp,ind,ina | ||||
| 81 | 338162 | 1.04 | 1.26 | |
| Fuelles | ||||
| 82 | 338176 | 4.80 | 5.81 | |
| GATILLO | ||||
| 83 | 370254 | 2.10 | 2.54 | |
| Interruptor | ||||
| 84 | 337587 | 13.95 | 16.88 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 85 | 307028 | 1.05 | 1.27 | |
| Terminal | ||||
| 86 | 958308Z | 5.55 | 6.72 | |
| Armadura de cable D10.7 | ||||
| 87 | 940778 | 2.10 | 2.54 | |
| Armadura de cable D11.2 | ||||
| 87 | 331335 | 1.20 | 1.45 | |
| Abrazadera del cordón | ||||
| 88 | 960266 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 89 | 984750 | |||
| No hay información disponible, no se puede pedir | ||||
| 90 | 500469Z | |||
| Eje de la manija | ||||
| 91 | 338175 | 1.04 | 1.26 | |
| Cubierta trasera | ||||
| 92 | 338164 | 7.35 | 8.89 | |
| Tornillo M5X16 | ||||
| 93 | 994192 | 1.04 | 1.26 | |
| Cubierta de manivela | ||||
| 95 | 370390 | 6.90 | 8.35 | |
| Bolt hex. (con brida) M5x18 | ||||
| 96 | 338177 | 1.04 | 1.26 | |
| Palanca de cambio | ||||
| 97 | 370383 | 2.55 | 3.09 | |
| Resorte de palanca | ||||
| 98 | 337567 | 1.04 | 1.26 | |
| Bola de acero D4.76 (10 piezas) | ||||
| 99 | 959149 | 1.04 | 1.26 | |
| O-RING (S-18) | ||||
| 100 | 878885 | 1.05 | 1.27 | |
| Soporte de palanca | ||||
| 101 | 370382 | 13.65 | 16.52 | |
| Anillo de retención D20 (10 piezas) | ||||
| 102 | 939547 | 3.90 | 4.72 | |
| Anillo O (a) | ||||
| 103 | 338160 | 1.05 | 1.27 | |
| Placa de Cambio | ||||
| 104 | 338234 | 1.05 | 1.27 | |
| Arandela de resorte D12 (10 piezas) | ||||
| 105 | 939542 | 1.50 | 1.82 | |
| Cigüeñal | ||||
| 106 | 338224 | 26.68 | 32.28 | |
| Clavija 3x3x25 | ||||
| 107 | 328869 | 1.65 | 2.00 | |
| Arandela D40 | ||||
| 108 | 948227 | 1.35 | 1.63 | |
| Rodamiento de bolas 6204dducmps2s | ||||
| 109 | 6204DD | 9.00 | 10.89 | |
| Junta tórica (f) W6v3/w6va3 | ||||
| 110 | 338227 | 1.05 | 1.27 | |
| Caja de cigüeñal | ||||
| 111 | 370380 | 48.26 | 58.40 | |
| Tornillo de cabeza de bloqueo de sellado Inbus 6x4 | ||||
| 112 | 986940 | 1.05 | 1.27 | |
| Sello de aceite | ||||
| 113 | 328867 | 4.80 | 5.81 | |
| Primera marcha | ||||
| 114 | 338225 | 31.08 | 37.60 | |
| Rodamiento de bolas 629vvmc2eps2l | ||||
| 115 | 629VVM | 5.85 | 7.08 | |
| Tornillo de cabeza hexagonal Seal Lock M6x22 | ||||
| 116 | 321313 | 1.65 | 2.00 | |
| Empaquetado de sellos | ||||
| 117 | 370388 | 1.20 | 1.45 | |
| Cubierta del engranaje | ||||
| 118 | 370381 | 26.26 | 31.78 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 313472 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 370395 | |||
| ABRAZADERA DE CABLE | ||||
| 503 | 372113 | 1.80 | 2.18 | |
| Grasa (tubo de 30 Gramos) | ||||
| 601 | 981840 | 8.40 | 10.16 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 602 | 308471 | 12.75 | 15.43 | |
| Grasa (bote de 500 gramos) | ||||
| 603 | 980927 | 73.01 | 88.35 | |
| No hay información disponible, no se puede pedir | ||||
| 604 | 313471 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 313472 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 313473 | |||
| No hay información disponible, no se puede pedir | ||||
| 607 | 313474 | |||
| No hay información disponible, no se puede pedir | ||||
| 608 | 313475 | |||
| No hay información disponible, no se puede pedir | ||||
| 609 | 313476 | |||
| No hay información disponible, no se puede pedir | ||||
| 610 | 313477 | |||
| No hay información disponible, no se puede pedir | ||||
| 611 | 313478 | |||
| No hay información disponible, no se puede pedir | ||||
| 612 | 313479 | |||
