Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Hikoki H65SB3'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

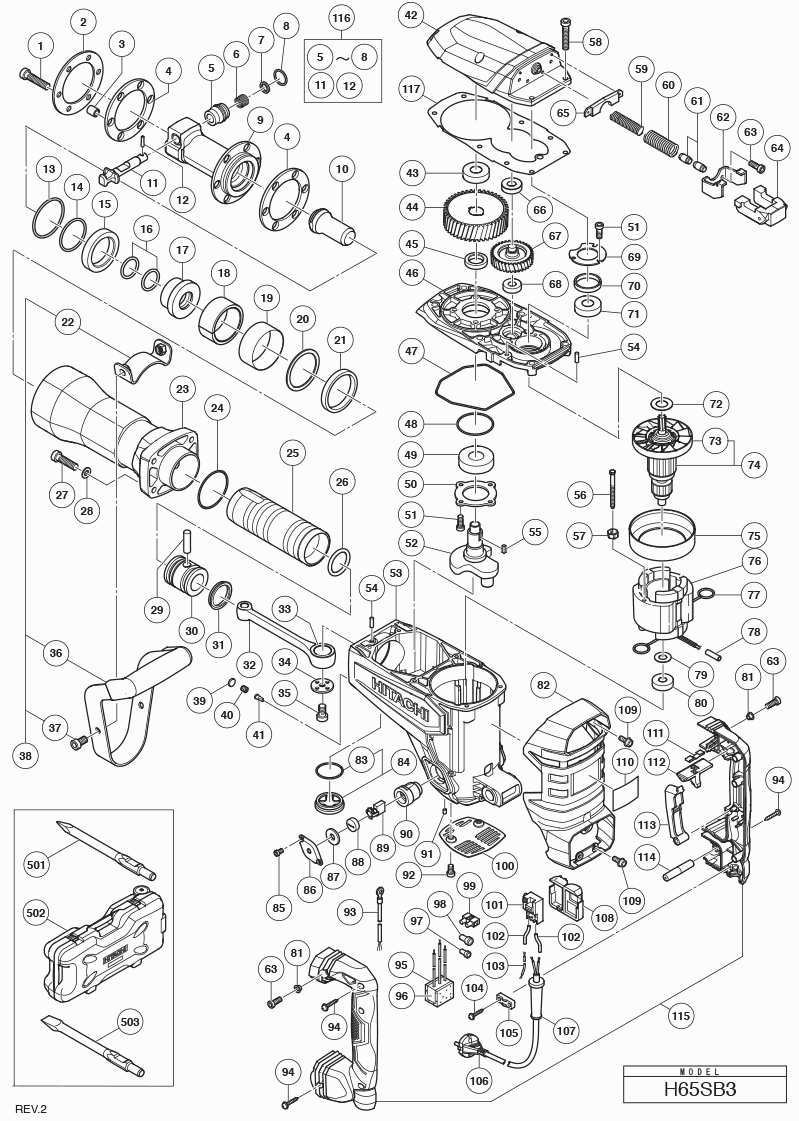

Dibujo técnico de los/las Hikoki H65SB3
Lista de las piezas de repuesto de Hikoki H65SB3
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo Nylock M8x40 | ||||
| 1 | 323734 | 1.65 | 2.00 | |
| Placa De Amortiguación Desde 7.2005 | ||||
| 2 | 339686 | 3.90 | 4.72 | |
| Arandela | ||||
| 3 | 323737 | 4.80 | 5.81 | |
| Amortiguador delantero | ||||
| 4 | 339685 | 5.55 | 6.72 | |
| Caja del resorte | ||||
| 5 | 339688 | 6.90 | 8.35 | |
| Muelle de palanca Cj120v/va | ||||
| 6 | 956975 | 1.65 | 2.00 | |
| Tapa de sellado | ||||
| 7 | 998425 | 4.50 | 5.44 | |
| Arandela | ||||
| 8 | 339689 | 1.04 | 1.26 | |
| Tapa frontal | ||||
| 9 | 339683 | 118.94 | 143.91 | |
| Segundo Martillo | ||||
| 10 | 339682 | 34.51 | 41.76 | |
| Palanca de parada | ||||
| 11 | 339687 | 16.36 | 19.80 | |
| Rodillo de aguja | ||||
| 12 | 998426 | 1.05 | 1.27 | |
| Anillo O (c) Dh40ma/mb/mr | ||||
| 13 | 998428 | 2.40 | 2.90 | |
| Anillo O (b) | ||||
| 14 | 339684 | 1.04 | 1.26 | |
| ANILLO DE AMORTIGUADOR (A) | ||||
| 15 | 998433 | 14.70 | 17.79 | |
| Anillo O | ||||
| 16 | 339681 | 1.04 | 1.26 | |
| Manga del vástago | ||||
| 17 | 339680 | 13.50 | 16.34 | |
| Boca | ||||
| 18 | 339679 | 8.25 | 9.98 | |
| Cubierta de boca | ||||
| 19 | 956962 | 2.40 | 2.90 | |
| Anillo de uretano (a) | ||||
| 20 | 370894 | 9.00 | 10.89 | |
| Anillo de uretano (a) | ||||
| 21 | 370893 | 8.55 | 10.35 | |
| Permanezca del mango (con tuerca) | ||||
| 22 | 320374 | 5.85 | 7.08 | |
| No hay información disponible, no se puede pedir | ||||
| 23 | 339678 | |||
| Anillo O (1as-60) | ||||
| 24 | 956996 | 3.00 | 3.63 | |
| Golpeador | ||||
| 25 | 339677 | 97.63 | 118.13 | |
| Anillo O (a) | ||||
| 26 | 998414 | 11.85 | 14.34 | |
| Tornillo Nylock M8x40 | ||||
| 27 | 323734 | 1.65 | 2.00 | |
| Arandela de perno M8 (negro) | ||||
| 28 | 323212 | 1.05 | 1.27 | |
| PASADOR | ||||
| 29 | 944928 | 13.80 | 16.70 | |
| Pistón | ||||
| 30 | 339676 | 15.68 | 18.97 | |
| Sello de aceite | ||||
| 31 | 998415 | 7.35 | 8.89 | |
| VARILLA CONICA | ||||
| 32 | 998434 | 46.75 | 56.57 | |
| Rodillo de aguja | ||||
| 33 | 944921 | 19.39 | 23.46 | |
| Arandela de biela | ||||
| 34 | 956955 | 3.30 | 3.99 | |
| Sello Bloquear Hd. Tornillo de cabeza hueca M8x16 | ||||
| 35 | 996364 | 1.05 | 1.27 | |
| Manija TSC 55 | ||||
| 36 | 306166 | 75.90 | 91.84 | |
| Tornillo Nylock Hex. de cabeza M8x16 | ||||
| 37 | 320375 | 1.65 | 2.00 | |
| No hay información disponible, no se puede pedir | ||||
| 38 | 306165 | |||
| Empaque De Fieltro | ||||
| 39 | 324544 | 1.65 | 2.00 | |
| Tornillo de Cabeza | ||||
| 40 | 338313 | 4.50 | 5.44 | |
| VÁLVULA | ||||
| 41 | 995396 | 1.80 | 2.18 | |
| Cubierta del engranaje | ||||
| 42 | 339674 | 25.99 | 31.44 | |
| Rodamiento de bolas 6302vvcmps2s | ||||
| 43 | 6302VV | 9.30 | 11.25 | |
| Engranaje final | ||||
| 44 | 339672 | 17.88 | 21.63 | |
| Anillo de Distancia (b) | ||||
| 45 | 944915 | 3.60 | 4.36 | |
| Cubierta interna | ||||
| 46 | 339669 | 29.70 | 35.94 | |
| Arandela de sellado | ||||
| 47 | 323725 | 4.80 | 5.81 | |
| Anillo O | ||||
| 48 | 331244 | 1.05 | 1.27 | |
| Rodamiento de bolas 6205 Dd | ||||
| 49 | 6205DD | 10.35 | 12.52 | |
| Soporte De Cojinete | ||||
| 50 | 956949 | 1.65 | 2.00 | |
| Tornillo de cabeza de bloqueo M5x16 (antiguo 98450 | ||||
| 51 | 990079 | 1.05 | 1.27 | |
| Cigüeñal | ||||
| 52 | 339671 | 34.38 | 41.59 | |
| Ensamblado de la carcasa incl. 86,87 | ||||
| 53 | 339665 | 140.25 | 169.70 | |
| Pasador D5x15,8 | ||||
| 54 | 944918 | 1.05 | 1.27 | |
| Chaveta 4x4x12 *td5-1-3* | ||||
| 55 | 931008 | 1.05 | 1.27 | |
| Tornillo D5x65 | ||||
| 56 | 960251 | 1.05 | 1.27 | |
| ARANDELA | ||||
| 57 | 956764 | 1.04 | 1.26 | |
| Seal Lock Hex. Tornillo de Cabeza de Enchufe M6x40 | ||||
| 58 | 322494 | 1.80 | 2.18 | |
| Muelle de la manija (b) | ||||
| 59 | 339697 | 1.80 | 2.18 | |
| Muelle de la manija (a) | ||||
| 60 | 339696 | 1.80 | 2.18 | |
| Amortiguador de mango | ||||
| 61 | 310124 | 4.20 | 5.08 | |
| Guía de la manija | ||||
| 62 | 339695 | 4.50 | 5.44 | |
| Tornillo de cabeza de bloqueo M5x16 (antiguo 98450 | ||||
| 63 | 990079 | 1.05 | 1.27 | |
| Peso de la manija | ||||
| 64 | 339698 | 51.43 | 62.22 | |
| Tope de la manija | ||||
| 65 | 339694 | 1.04 | 1.26 | |
| Rodamiento de bolas 6201vvcmps2s | ||||
| 66 | 6201VV | 6.45 | 7.80 | |
| Engranaje de contador | ||||
| 67 | 339673 | 42.35 | 51.24 | |
| Rodamiento de bolas 6001vvcmps2l | ||||
| 68 | 6001VV | 6.60 | 7.99 | |
| Tapa del cojinete | ||||
| 69 | 944911 | 1.05 | 1.27 | |
| Anillo de distancia (a) | ||||
| 70 | 339670 | 2.55 | 3.09 | |
| Rodamiento de bolas 6203dducmav2s | ||||
| 71 | 6203DD | 7.65 | 9.26 | |
| Anillo de Cojinete | ||||
| 72 | 333222 | 1.05 | 1.27 | |
| JUNTA | ||||
| 73 | 333196 | 6.75 | 8.17 | |
| Ya no disponible, sin reemplazo | ||||
| 74 | 361024E | |||
| Guía del ventilador | ||||
| 75 | 339668 | 1.95 | 2.36 | |
| Stator 220v-230v H-90sa Includ.103 Para Nzl,saf | ||||
| 76 | 340928E | 71.50 | 86.52 | |
| Punto de contacto del Portaescobillas | ||||
| 77 | 945932 | 1.05 | 1.27 | |
| Tubo de Vinilo L55 | ||||
| 78 | 322530 | 1.65 | 2.00 | |
| Arandela de rodamiento | ||||
| 79 | 944954 | 1.05 | 1.27 | |
| Rodamiento de bolas 6201dducmav2s | ||||
| 80 | 6201DD | 6.30 | 7.62 | |
| Casquillo Espaciador | ||||
| 81 | 991711 | 1.05 | 1.27 | |
| Cubierta trasera | ||||
| 82 | 339692 | 6.75 | 8.17 | |
| Anillo O (s-38) | ||||
| 83 | 980717 | 1.35 | 1.63 | |
| Tapa de aceite (antigua 982646) | ||||
| 84 | 990945 | 3.90 | 4.72 | |
| Cerradura de sellado Hd. Tornillo Allen M4x8 | ||||
| 85 | 877838 | 1.05 | 1.27 | |
| Tapa del Tapon H90sc/se | ||||
| 86 | 323727 | 1.65 | 2.00 | |
| Goma Intermedia | ||||
| 87 | 944960 | 1.05 | 1.27 | |
| Tapa del cepillo | ||||
| 88 | 940540 | 1.04 | 1.26 | |
| Escobillas de Carbón de Auto-Desconexión (2 Piezas | ||||
| 89 | 999086 | 15.26 | 18.47 | |
| Soporte de Cepillo de Carbono | ||||
| 90 | 956984 | 9.60 | 11.62 | |
| Tornillo de ajuste hexagonal M5x8 | ||||
| 91 | 938477 | 1.05 | 1.27 | |
| Tornillo Allen con cierre de seguridad M5x12 | ||||
| 92 | 991690 | 1.05 | 1.27 | |
| Cable interno | ||||
| 93 | 994190 | 1.05 | 1.27 | |
| Tornillo de rosca (con brida) D4x25 (negro) | ||||
| 94 | 307028 | 1.05 | 1.27 | |
| Caucho | ||||
| 95 | 930153 | 1.04 | 1.26 | |
| Supresor de ruido W/banda supresora de ruido | ||||
| 96 | 370895 | 2.10 | 2.54 | |
| Terminal de soldadura 50091 (10 piezas) | ||||
| 97 | 959140 | 3.30 | 3.99 | |
| Terminal de soldadura 50092 (10 piezas) | ||||
| 98 | 959141 | 3.75 | 4.54 | |
| Bloque de Terminal | ||||
| 99 | 938307 | 2.13 | 2.57 | |
| Cubierta de Cola | ||||
| 100 | 339675 | 2.70 | 3.27 | |
| Interruptor | ||||
| 101 | 337051 | 14.40 | 17.42 | |
| Funda de vinilo I.d.7xto.5x50 | ||||
| 102 | 996438 | 1.05 | 1.27 | |
| Cableado Blanco | ||||
| 103 | 337054 | 1.04 | 1.26 | |
| Cable interno (negro) | ||||
| 103 | 337055 | 1.04 | 1.26 | |
| No hay información disponible, no se puede pedir | ||||
| 104 | 984750 | |||
| Abrazadera del cordón | ||||
| 105 | 960266 | 1.04 | 1.26 | |
| Ya no disponible, sin reemplazo | ||||
| 106 | 500446Z | |||
| Armadura de cable D10.7 | ||||
| 107 | 940778 | 2.10 | 2.54 | |
| Prensaestopas de cable D8.2 (antiguo 958049z) | ||||
| 107 | 958049 | 1.04 | 1.26 | |
| Soporte | ||||
| 108 | 337052 | 3.45 | 4.17 | |
| Tornillo con tuercas Nylock (con brida) M5 | ||||
| 109 | 339693 | 1.04 | 1.26 | |
| Resorte de hojas (a) | ||||
| 111 | 339691 | 1.04 | 1.26 | |
| Botón de empuje | ||||
| 112 | 339690 | 1.04 | 1.26 | |
| Palanca de cambio | ||||
| 113 | 337058 | 1.35 | 1.63 | |
| Eje de la manija | ||||
| 114 | 338175 | 1.04 | 1.26 | |
| Juego de manijas (a)+(b) | ||||
| 115 | 339699 | 11.85 | 14.34 | |
| Montaje de la Palanca de Parada Incl.5-8,11,12 | ||||
| 116 | 339700 | 25.03 | 30.28 | |
| Empaquetado de sellos | ||||
| 117 | 370913 | 3.00 | 3.63 | |
| No hay información disponible, no se puede pedir | ||||
| 501 | 944961 | |||
| No hay información disponible, no se puede pedir | ||||
| 502 | 339664 | |||
| No hay información disponible, no se puede pedir | ||||
| 503 | 401990 | |||
| No hay información disponible, no se puede pedir | ||||
| 601 | 944962 | |||
| No hay información disponible, no se puede pedir | ||||
| 602 | 944964 | |||
| No hay información disponible, no se puede pedir | ||||
| 603 | 944966 | |||
| No hay información disponible, no se puede pedir | ||||
| 604 | 944965 | |||
| No hay información disponible, no se puede pedir | ||||
| 605 | 957154 | |||
| No hay información disponible, no se puede pedir | ||||
| 606 | 336375 | |||
| Set de Eje de Rueda | ||||
| 607 | 337337 | 14.70 | 17.79 | |
| Juego de pestillos (2 piezas) | ||||
| 608 | 337338 | 3.45 | 4.17 | |
| No hay información disponible, no se puede pedir | ||||
| 609 | 402616 | |||
| Grasa (tubo de 30 Gramos) | ||||
| 610 | 981840 | 8.40 | 10.16 | |
| Grasa para martillo. Taladro de martillo (70g) | ||||
| 611 | 308471 | 12.75 | 15.43 | |
| No hay información disponible, no se puede pedir | ||||
| 612 | 930035 | |||
| Grasa (bote de 500 gramos) | ||||
| 613 | 980927 | 73.01 | 88.35 | |
| Kit de servicio (h 65sb3) 610,612 | ||||
| 614 | 371002 | 108.63 | 131.44 | |
